magnes neodymowy płytkowy

Numer katalogowy 020111

GTIN/EAN: 5906301811176

5.00

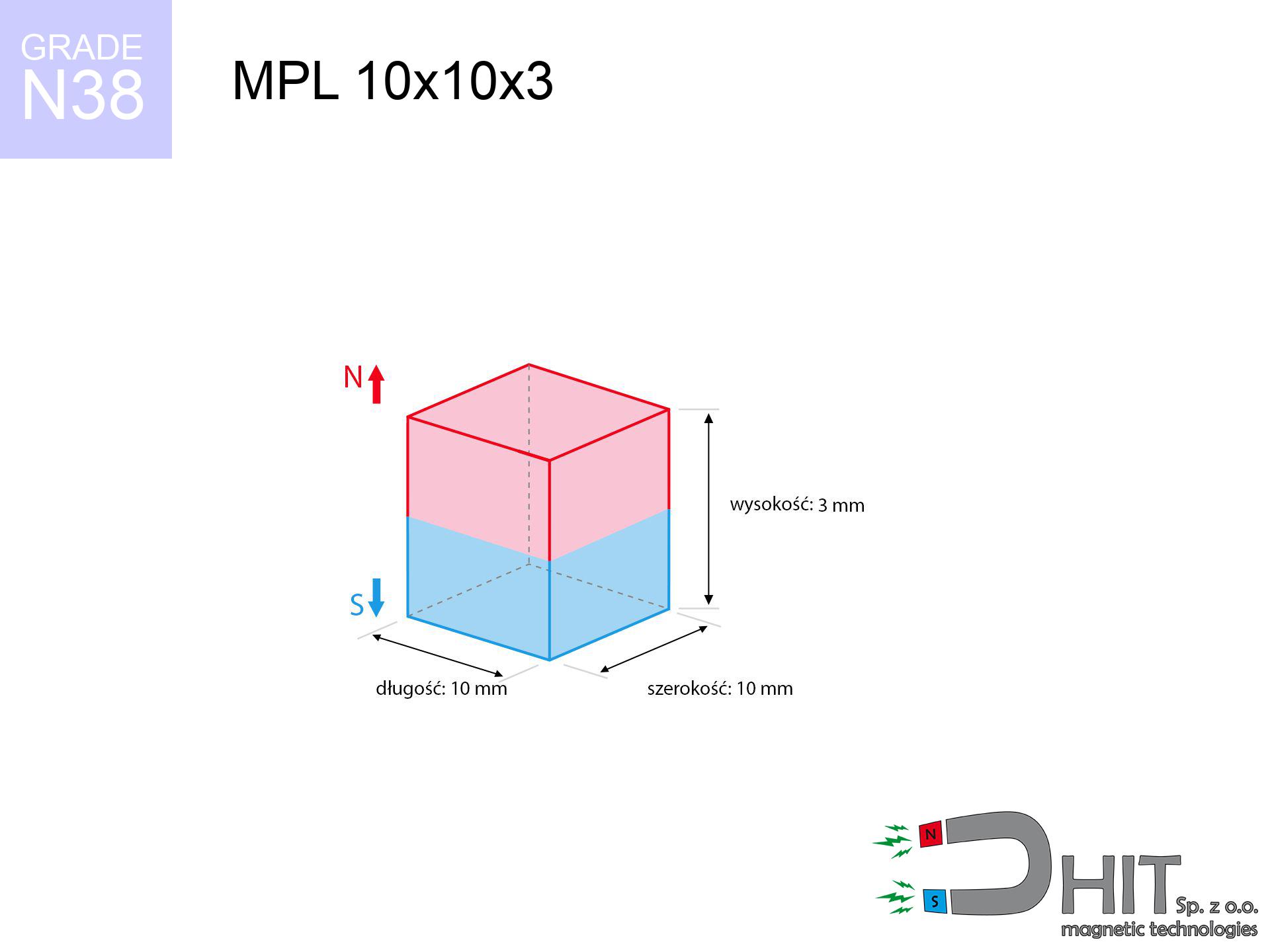

Długość

10 mm [±0,1 mm]

Szerokość

10 mm [±0,1 mm]

Wysokość

3 mm [±0,1 mm]

Waga

2.25 g

Kierunek magnesowania

↑ osiowy

Udźwig

2.32 kg / 22.77 N

Indukcja magnetyczna

293.71 mT / 2937 Gs

Powłoka

[NiCuNi] nikiel

zobacz specyfikację »

1.414 ZŁ z VAT / szt. + cena za transport

1.150 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

1.150 ZŁ

1.414 ZŁ

cena od 550 szt.

1.081 ZŁ

1.330 ZŁ

cena od 2200 szt.

1.012 ZŁ

1.245 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Nie wiesz co wybrać?

Zadzwoń już teraz +48 888 99 98 98 ewentualnie pisz przez nasz formularz online na naszej stronie.
Właściwości oraz budowę magnesów neodymowych wyliczysz w naszym kalkulatorze magnetycznym.

Zamów do 14:00, a wyślemy dziś!

Szczegółowa specyfikacja MPL 10x10x3 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 10x10x3 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020111
GTIN/EAN	5906301811176
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	10 mm [±0,1 mm]
Szerokość	10 mm [±0,1 mm]
Wysokość	3 mm [±0,1 mm]
Waga	2.25 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	2.32 kg / 22.77 N
Indukcja magnetyczna ~ ?	293.71 mT / 2937 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 10x10x3 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja inżynierska magnesu neodymowego - raport

Poniższe wartości stanowią bezpośredni efekt analizy matematycznej. Wartości zostały wyliczone na algorytmach dla materiału Nd₂Fe₁₄B. Realne warunki mogą się różnić. Traktuj te wyliczenia jako wstępny drogowskaz podczas planowania montażu.

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - spadek mocy
MPL 10x10x3 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	2936 Gs 293.6 mT	2.32 kg / 5.11 lbs 2320.0 g / 22.8 N	uwaga
1 mm	2513 Gs 251.3 mT	1.70 kg / 3.75 lbs 1700.6 g / 16.7 N	słaby uchwyt
2 mm	2036 Gs 203.6 mT	1.12 kg / 2.46 lbs 1115.5 g / 10.9 N	słaby uchwyt
3 mm	1594 Gs 159.4 mT	0.68 kg / 1.51 lbs 683.9 g / 6.7 N	słaby uchwyt
5 mm	943 Gs 94.3 mT	0.24 kg / 0.53 lbs 239.3 g / 2.3 N	słaby uchwyt
10 mm	285 Gs 28.5 mT	0.02 kg / 0.05 lbs 21.8 g / 0.2 N	słaby uchwyt
15 mm	112 Gs 11.2 mT	0.00 kg / 0.01 lbs 3.4 g / 0.0 N	słaby uchwyt
20 mm	54 Gs 5.4 mT	0.00 kg / 0.00 lbs 0.8 g / 0.0 N	słaby uchwyt
30 mm	18 Gs 1.8 mT	0.00 kg / 0.00 lbs 0.1 g / 0.0 N	słaby uchwyt
50 mm	4 Gs 0.4 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	słaby uchwyt

Siła magnetyczna spada gwałtownie z każdym milimetrem dystansu. Wiedz, że nawet mikroskopijny dystans (np. brud, farba, okleina) wyraźnie redukuje udźwig. Produkty magnetyczne pracują najsilniej przy bezpośrednim kontakcie; dystans drastycznie tnie moc. Zauważ, jak błyskawicznie maleje udźwig, gdy magnes nie dotyka bezpośrednio do metalowego podłoża. Projektując montaż, unikaj zbędnych dystansów.

Tabela 2: Równoległa siła obsunięcia (pion)
MPL 10x10x3 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.46 kg / 1.02 lbs 464.0 g / 4.6 N
1 mm	Stal (~0.2)	0.34 kg / 0.75 lbs 340.0 g / 3.3 N
2 mm	Stal (~0.2)	0.22 kg / 0.49 lbs 224.0 g / 2.2 N
3 mm	Stal (~0.2)	0.14 kg / 0.30 lbs 136.0 g / 1.3 N
5 mm	Stal (~0.2)	0.05 kg / 0.11 lbs 48.0 g / 0.5 N
10 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta określa przybliżoną wartość obciążenia, którą należy przyłożyć do spowodowania zsunięcia się magnesu w dół po pionowej płaszczyźnie wykonanej ze stali (przy uwzględnieniu standardowego współczynnika tarcia). Parametr ten zmienia się w relacji do występującego dystansu.

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny
MPL 10x10x3 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.70 kg / 1.53 lbs 696.0 g / 6.8 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.46 kg / 1.02 lbs 464.0 g / 4.6 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.23 kg / 0.51 lbs 232.0 g / 2.3 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	1.16 kg / 2.56 lbs 1160.0 g / 11.4 N

Wieszając magnes na pionowej płaszczyźnie (np. lodówce), możesz liczyć na zaledwie ok. 1/5 swojego maksymalnego udźwigu. Grawitacja oraz niski współczynnik tarcia powodują, że uchwyty szybciej przemieszczają się v dół, niż odskakują od podłoża. Projektujesz mocowanie pionowe? Pamiętaj, że siła poślizgu jest wyraźnie niższa od maksymalnego udźwigu statycznego. Na malowanym metalu element zjedzie w dół pod dużo lżejszym ciężarem. Użycie gumy antypoślizgowej może znacznie podnieść stabilność.

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MPL 10x10x3 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.23 kg / 0.51 lbs 232.0 g / 2.3 N
1 mm	25%	0.58 kg / 1.28 lbs 580.0 g / 5.7 N
2 mm	50%	1.16 kg / 2.56 lbs 1160.0 g / 11.4 N
3 mm	75%	1.74 kg / 3.84 lbs 1740.0 g / 17.1 N
5 mm	100%	2.32 kg / 5.11 lbs 2320.0 g / 22.8 N
10 mm	100%	2.32 kg / 5.11 lbs 2320.0 g / 22.8 N
11 mm	100%	2.32 kg / 5.11 lbs 2320.0 g / 22.8 N
12 mm	100%	2.32 kg / 5.11 lbs 2320.0 g / 22.8 N

Zbyt cienka stal nie jest w stanie skupić całego pola magnetycznego, co trwoni moc uchwytu. Jeżeli zamocujesz silny magnes do zbyt cienkiego podłoża, pole przejdzie na wylot i udźwig gwałtownie spadnie. Aby wycisnąć maksimum potencjału tego neodymu, potrzebujesz odpowiednio grubego elementu stali. Przesycenie materiału powoduje, że na cienkich elementach (np. karoserii) produkt wykazuje mniejszy udźwig. Dobierz grubości blachy zgodnie z poniższą tabelą.

Tabela 5: Praca w cieple (stabilność) - próg odporności
MPL 10x10x3 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	2.32 kg / 5.11 lbs 2320.0 g / 22.8 N	OK
40 °C	-2.2%	2.27 kg / 5.00 lbs 2269.0 g / 22.3 N	OK
60 °C	-4.4%	2.22 kg / 4.89 lbs 2217.9 g / 21.8 N
80 °C	-6.6%	2.17 kg / 4.78 lbs 2166.9 g / 21.3 N
100 °C	-28.8%	1.65 kg / 3.64 lbs 1651.8 g / 16.2 N

Standardowe magnesy neodymowe tracą bezpowrotnie parametry po przekroczeniu temperatury maksymalnej. Unikaj wysokich temperatur – wysoka temperatura może nieodwracalnie uszkodzić ten produkt. Wraz ze wzrostem temperatury nośność neodymu chwilowo spada. Nie używaj tego magnesu blisko pieców przekraczających jego zakres roboczy. Zbyt wysoka temperatura doprowadzi do trwałej degradacji magnetyzmu.

*Nota inżynierska: Stabilność cieplna zależy nie tylko od materiału, ale także od proporcji wymiarów. Elementy o niskim profilu (tzw. pancake magnets) są narażone na utratę mocy w niższych temperaturach niż magnesy długie. Kolor czerwony w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie
MPL 10x10x3 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	5.31 kg / 11.71 lbs 4 526 Gs	0.80 kg / 1.76 lbs 797 g / 7.8 N	N/A
1 mm	4.63 kg / 10.20 lbs 5 480 Gs	0.69 kg / 1.53 lbs 694 g / 6.8 N	4.17 kg / 9.18 lbs ~0 Gs
2 mm	3.89 kg / 8.59 lbs 5 027 Gs	0.58 kg / 1.29 lbs 584 g / 5.7 N	3.51 kg / 7.73 lbs ~0 Gs
3 mm	3.19 kg / 7.03 lbs 4 549 Gs	0.48 kg / 1.05 lbs 478 g / 4.7 N	2.87 kg / 6.33 lbs ~0 Gs
5 mm	2.01 kg / 4.44 lbs 3 613 Gs	0.30 kg / 0.67 lbs 302 g / 3.0 N	1.81 kg / 3.99 lbs ~0 Gs
10 mm	0.55 kg / 1.21 lbs 1 886 Gs	0.08 kg / 0.18 lbs 82 g / 0.8 N	0.49 kg / 1.09 lbs ~0 Gs
20 mm	0.05 kg / 0.11 lbs 569 Gs	0.01 kg / 0.02 lbs 7 g / 0.1 N	0.04 kg / 0.10 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 60 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 36 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 24 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 16 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 12 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 9 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa silne neodymy przyciągają się wzajemnie z szerszego promienia niż magnes i blacha. Taki system magnes-magnes generuje silniejsze pole i dalszy horyzont działania. Chcesz zbudować mocne zamknięcie? Wykorzystaj dwa neodymy zamiast neodymu i stali. Uważaj, że przy zbliżaniu do siebie dwóch magnesów energia zderzenia jest ogromna. Siła odpychania jest troszkę słabsza niż siła złączenia, ale wciąż duża.
*Natężenie indukcji magnetycznej przy konfiguracji odpychania spada do ~0 Gs w punkcie środkowym dystansu pomiędzy magnesami (kompensacja pól).
Nota: Wyniki prezentują siły tarcia pary bliźniaczych magnesów (współczynnik tarcia ~0.15 dla powleczeniu Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności
MPL 10x10x3 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	5.0 cm
Implant słuchowy	10 Gs (1.0 mT)	4.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	3.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	2.5 cm
Pilot do auta	50 Gs (5.0 mT)	2.5 cm
Karta płatnicza	400 Gs (40.0 mT)	1.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.0 cm

Ekstremalne pole neodymu stanowi duże ryzyko dla elektroniki i implantów medycznych. Neodymy generują pole, które uniemożliwia poprawne funkcjonowanie sprzętów cyfrowych. Zauważ: niewidzialne pole magnetyczne oddziałuje przez materię i plastik. Zwiększoną czujność muszą zachować osoby z wszczepami ślimakowymi oraz pompami insulinowymi. Zagrożone są również: zegarki mechaniczne, kluczyki samochodowe, głośniki i wyświetlacze. Nie kładź magnesu przy kartach, dyskach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Dynamika (ryzyko pęknięcia) - ostrzeżenie
MPL 10x10x3 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	32.57 km/h (9.05 m/s)	0.09 J
30 mm	56.09 km/h (15.58 m/s)	0.27 J
50 mm	72.41 km/h (20.11 m/s)	0.46 J
100 mm	102.41 km/h (28.45 m/s)	0.91 J

Magnesy neodymowe są delikatne – zderzenie ze stalą powoduje natychmiastowe odpryśnięcie. Zwróć uwagę na szybkość połączenia – neodym pozostawiony swobodnie staje się niebezpieczny. Energia uderzenia może wywołać odłamki powłoki lub bolesne uszczypnięcia skóry. Trzymaj mocno magnes przy montażu, aby nie uderzył z impetem w powierzchnię stali. Zderzenie z dużą prędkością oznacza zniszczenie neodymu. Używaj gogli BHP podczas manipulacji z dużymi magnesami.

Tabela 9: Parametry powłoki (trwałość)
MPL 10x10x3 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Dla zastosowań zewnętrznych wymagana jest powłoka epoksydowa; standardowy nikiel jest przeznaczony do wnętrz. Zwróć uwagę na grubość warstwy ochronnej.

Tabela 10: Dane elektryczne (P_c)
MPL 10x10x3 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	3 197 Mx	32.0 µWb
Współczynnik P_c	0.36	Niski (Płaski)

Całkowity strumień magnetyczny (Flux) przepływającego przez powierzchnię bieguna. Dane kluczowe w aplikacjach cewkowych oraz sensorów. Wartość P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MPL 10x10x3 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	2.32 kg	Standard
Woda (dno rzeki)	2.66 kg (+0.34 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

Woda wypiera stal, sprawiając, że ciężkie przedmioty stają się nieco lżejsze. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Siła zsuwająca

*Uwaga: Na pionowej ścianie magnes utrzyma zaledwie ~20-30% siły prostopadłej.

2. Efektywność, a grubość stali

*Cienka blacha (np. blacha karoseryjna) wyraźnie osłabia udźwig magnesu.

3. Stabilność termiczna

*W klasie N38 maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.36

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020111-2026

Przelicznik magnesów

Udźwig magnesu

Siła w kg

Siła (N)

Siła w lbs

Pole magnetyczne

Gauss (Gs)

Wprowadź dane gdziekolwiek, a inne wartości przeliczą się automatycznie.

Sprawdź inne produkty

Produkt dostępny Wysyłamy jutro

SM 25x175 [2xM8] / N52 - separator magnetyczny

541.20 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

SM 25x125 [2xM8] / N42 - separator magnetyczny

319.80 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MW 25x12 / N38 - magnes neodymowy walcowy

16.64 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

SM 32x200 [2xM8] / N42 - separator magnetyczny

602.70 ZŁ brutto / szt.

Komponent MPL 10x10x3 / N38 cechuje się płaskim kształtem oraz przemysłową siłą przyciągania, dzięki czemu jest to rozwiązanie doskonałe do budowy separatorów i maszyn. Ten blok magnetyczny o sile 22.77 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Trwała warstwa antykorozyjna zapewnia długą żywotność w suchym środowisku, chroniąc rdzeń przed utlenianiem.

Rozdzielanie silnych magnesów płaskich wymaga techniki polegającej na zsuwaniu (przesuwaniu jednego względem drugiego), a nie na siłowym odrywaniu. Uważaj na palce! Magnesy o sile 2.32 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Nigdy nie używaj metalowych narzędzi do podważania, gdyż kruchy materiał NdFeB może odprysnąć i uszkodzić oczy.

Magnesy płytkowe MPL 10x10x3 / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak filtry wyłapujące opiłki oraz silniki liniowe. Świetnie sprawdzają się jako zapięcia pod płytkami, drewnem czy szkłem. Klienci często wybierają ten model do organizacji warsztatu na listwach oraz do zaawansowanych projektów DIY i modelarskich, gdzie liczy się precyzja i moc.

Do montażu magnesów płaskich MPL 10x10x3 / N38 polecamy stosować kleje dwuskładnikowe (np. UHU Endfest, Distal), które zapewniają trwałe połączenie z metalem lub tworzywem. Taśma dwustronna amortyzuje drgania, co jest zaletą przy montażu w elementach ruchomych. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Standardowo model MPL 10x10x3 / N38 jest magnesowany osiowo (wymiar 3 mm), co oznacza, że bieguny N i S znajdują się na jego największych, płaskich powierzchniach. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (10x10 mm), co jest idealne do montażu na płasko. Jest to najpopularniejsza konfiguracja dla magnesów blokowych stosowanych w separatorach i uchwytach.

Prezentowany produkt to magnes neodymowy o precyzyjnie określonych parametrach: 10 mm (długość), 10 mm (szerokość) i 3 mm (grubość). Kluczowym parametrem jest tutaj siła trzymania wynoszący około 2.32 kg (siła ~22.77 N), co przy tak płaskim kształcie świadczy o dużej mocy materiału. Powłoka ochronna [NiCuNi] zabezpiecza magnes przed korozją.

Zalety oraz wady neodymowych magnesów Nd₂Fe₁₄B.

Korzyści

Oprócz niezwykłą wydajnością magnetyczną, nasze magnesy oferują dodatkowe korzyści::

Są niezwykle trwałe – przez okres blisko 10 lat tracą nie więcej niż ~1% swojej mocy (wg danych).
Inne źródła magnetyzmu nie powodują ich utraty mocy – posiadają dużą zdolność koercji.
Łączą moc z estetyką – poprzez niklowanie lub złocenie ich powierzchnia jest błyszcząca i wygląda estetycznie.
Wytwarzają niezwykle silne pole magnetyczne na swojej powierzchni, co jest ich znakiem rozpoznawczym.
Wykazują imponującą wytrzymałość termiczną, co pozwala na ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
Duża swoboda w doborze kształtu i wymiaru to ich wielka zaleta w konstrukcjach.
Pełnią kluczową rolę w rozwoju technologii, będąc sercem generatorów, pamięci masowych i sprzętu medycznego.
Doskonała relacja wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w ciasnych przestrzeniach.

Wady

Oto ograniczenia i wady, o których musisz wiedzieć:

Uwaga na uszkodzenia mechaniczne – bez zabezpieczenia mogą pękać przy gwałtownym zwarciu.
Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy serię [AH], działającą stabilnie aż do 230°C.
Wilgoć powoduje korozję w mokrym otoczeniu. Na zewnątrz zalecamy użycie magnesów wodoszczelnych (np. w gumie).
Nie należy ich nawiercać – do montażu śrubowego przeznaczone są specjalne uchwyty magnetyczne z wbudowanym gwintem.
Zachowaj ostrożność – połknięcie magnesów przez dziecko to stan krytyczny. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
Cena – są bardziej kosztowne niż magnesy ferrytowe, co przy wielkich nakładach może być istotnym kosztem.

Charakterystyka udźwigu

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Siła trzymania 2.32 kg jest wartością teoretyczną maksymalną przeprowadzonego w specyficznych, idealnych warunkach:

z użyciem blachy ze stali niskowęglowej, działającej jako element zamykający obwód
której grubość sięga przynajmniej 10 mm
z powierzchnią wolną od rys
przy zerowej szczelinie (brak farby)
przy prostopadłym wektorze siły (kąt 90 stopni)
w temperaturze pokojowej

Udźwig w warunkach rzeczywistych – czynniki

Warto wiedzieć, iż siła w aplikacji będzie inne zależnie od następujących czynników, zaczynając od najistotniejszych:

Przerwa między magnesem a stalą – nawet ułamek milimetra dystansu (spowodowany np. lakierem lub nierównością) drastycznie redukuje efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
Kąt przyłożenia siły – największą siłę uzyskujemy tylko przy prostopadłym odrywaniu. Siła ścinająca magnesu po powierzchni jest z reguły kilkukrotnie mniejsza (ok. 1/5 udźwigu).
Grubość ścianki – im cieńsza blacha, tym słabsze trzymanie. Strumień magnetyczny przechodzi przez materiał, zamiast generować siłę.
Skład chemiczny podłoża – stal miękka przyciąga najlepiej. Większa zawartość węgla obniżają przenikalność magnetyczną i udźwig.
Stan powierzchni – szlifowane elementy gwarantują idealne doleganie, co poprawia nasycenie pola. Powierzchnie chropowate osłabiają chwyt.
Czynnik termiczny – gorące środowisko zmniejsza pole magnetyczne. Zbyt wysoka temperatura może trwale rozmagnesować magnes.

Udźwig określano z wykorzystaniem blachy o gładkiej powierzchni o optymalnej grubości (min. 20 mm), przy siłach działających pionowo, jednak przy działaniu siły na zsuwanie nośność jest mniejsza nawet 75%. Ponadto, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą obniża nośność.

Bezpieczna praca przy magnesach neodymowych

Kruchość materiału

Magnesy neodymowe to materiał ceramiczny, co oznacza, że są podatne na pęknięcia. Upadek dwóch magnesów spowoduje ich rozkruszenie na ostre odłamki.

Utrata mocy w cieple

Uważaj na temperaturę. Ekspozycja magnesu powyżej 80 stopni Celsjusza zdegraduje jego strukturę magnetyczną i siłę przyciągania.

Chronić przed dziećmi

Koniecznie chroń magnesy przed najmłodszymi. Ryzyko zadławienia jest wysokie, a konsekwencje zwarcia magnesów wewnątrz organizmu są dramatyczne.

Nie lekceważ mocy

Stosuj magnesy z rozwagą. Ich potężna moc może zszokować nawet doświadczonych użytkowników. Planuj ruchy i nie lekceważ ich siły.

Kompas i GPS

Urządzenia nawigacyjne są niezwykle wrażliwe na wpływ magnesów. Bliskie sąsiedztwo z silnym magnesem może zniszczyć czujniki w Twoim telefonie.

Niebezpieczeństwo przytrzaśnięcia

Dbaj o palce. Dwa duże magnesy złączą się z ogromną prędkością z siłą kilkuset kilogramów, niszcząc wszystko na swojej drodze. Zachowaj ekstremalną uwagę!

Zagrożenie dla elektroniki

Nie zbliżaj magnesów do portfela, laptopa czy telewizora. Magnes może zniszczyć te urządzenia oraz skasować dane z kart.

Reakcje alergiczne

Informacja alergiczna: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku wystąpienia reakcji alergicznej, należy bezzwłocznie przerwać pracę z magnesami i zabezpieczyć dłonie.

Nie wierć w magnesach

Proszek generowany podczas cięcia magnesów jest łatwopalny. Unikaj wiercenia w magnesach w warunkach domowych.

Implanty medyczne

Osoby z kardiowerterem muszą utrzymać bezwzględny dystans od magnesów. Pole magnetyczne może zatrzymać pracę implantu.

Ostrzeżenie! Potrzebujesz więcej danych? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?

MPL 10x10x3 / N38 - magnes neodymowy płytkowy

Szczegółowa specyfikacja MPL 10x10x3 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja inżynierska magnesu neodymowego - raport

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - spadek mocy MPL 10x10x3 / N38

Tabela 2: Równoległa siła obsunięcia (pion) MPL 10x10x3 / N38

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny MPL 10x10x3 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy MPL 10x10x3 / N38

Tabela 5: Praca w cieple (stabilność) - próg odporności MPL 10x10x3 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie MPL 10x10x3 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności MPL 10x10x3 / N38

Tabela 8: Dynamika (ryzyko pęknięcia) - ostrzeżenie MPL 10x10x3 / N38

Tabela 9: Parametry powłoki (trwałość) MPL 10x10x3 / N38

Tabela 10: Dane elektryczne (Pc) MPL 10x10x3 / N38

Tabela 11: Fizyka poszukiwań podwodnych MPL 10x10x3 / N38

1. Siła zsuwająca

2. Efektywność, a grubość stali

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Dane środowiskowe

Udźwig magnesu

Pole magnetyczne

Sprawdź inne produkty

SM 25x175 [2xM8] / N52 - separator magnetyczny

SM 25x125 [2xM8] / N42 - separator magnetyczny

MW 25x12 / N38 - magnes neodymowy walcowy

SM 32x200 [2xM8] / N42 - separator magnetyczny

Zalety oraz wady neodymowych magnesów Nd2Fe14B.

Korzyści

Wady

Charakterystyka udźwigu

Wytrzymałość magnetyczna na maksimum – co się na to składa?

Udźwig w warunkach rzeczywistych – czynniki

Bezpieczna praca przy magnesach neodymowych

Kruchość materiału

Utrata mocy w cieple

Chronić przed dziećmi

Nie lekceważ mocy

Kompas i GPS

Niebezpieczeństwo przytrzaśnięcia

Zagrożenie dla elektroniki

Reakcje alergiczne

Nie wierć w magnesach

Implanty medyczne

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - spadek mocy
MPL 10x10x3 / N38

Tabela 2: Równoległa siła obsunięcia (pion)
MPL 10x10x3 / N38

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny
MPL 10x10x3 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MPL 10x10x3 / N38

Tabela 5: Praca w cieple (stabilność) - próg odporności
MPL 10x10x3 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie
MPL 10x10x3 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności
MPL 10x10x3 / N38

Tabela 8: Dynamika (ryzyko pęknięcia) - ostrzeżenie
MPL 10x10x3 / N38

Tabela 9: Parametry powłoki (trwałość)
MPL 10x10x3 / N38

Tabela 10: Dane elektryczne (P_c)
MPL 10x10x3 / N38

Tabela 11: Fizyka poszukiwań podwodnych
MPL 10x10x3 / N38

Zalety oraz wady neodymowych magnesów Nd₂Fe₁₄B.
