MP 40x20x5 / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Wysyłamy za 2 dni

MP 40x20x5 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030199

GTIN/EAN: 5906301812166

5.00

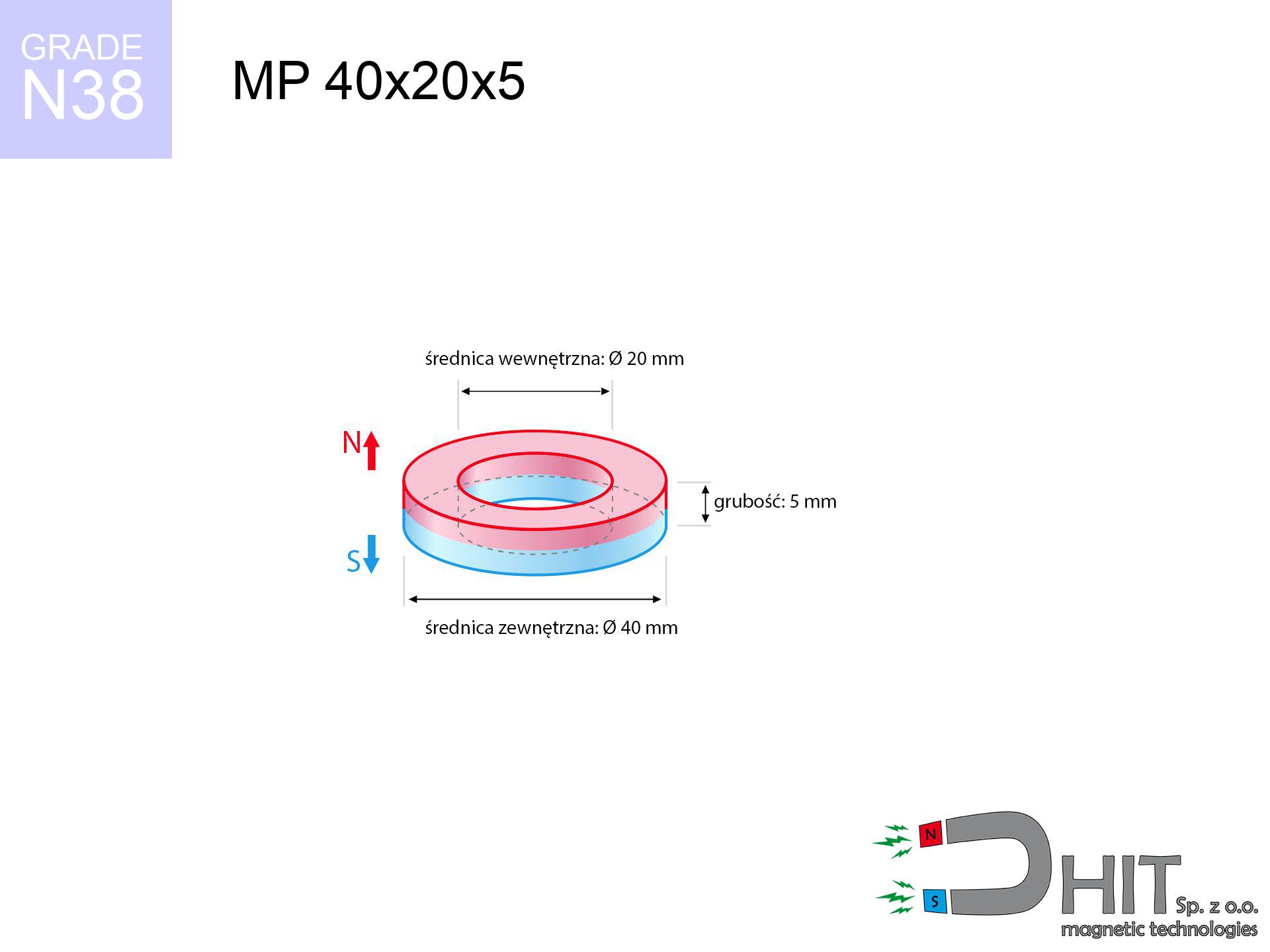

Średnica

40 mm [±0,1 mm]

Średnica wewnętrzna Ø

20 mm [±0,1 mm]

Wysokość

5 mm [±0,1 mm]

Waga

35.34 g

Kierunek magnesowania

↑ osiowy

Udźwig

7.24 kg / 70.98 N

Indukcja magnetyczna

150.36 mT / 1504 Gs

Powłoka

[NiCuNi] nikiel

sprawdź parametry »

12.24 ZŁ z VAT / szt. + cena za transport

9.95 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

9.95 ZŁ

12.24 ZŁ

cena od 100 szt.

9.35 ZŁ

11.50 ZŁ

cena od 300 szt.

8.76 ZŁ

10.77 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Raport inżynierski tego magnesu

Pełna analiza w PDF: siła oderwania i ścinania, wpływ odległości, temperatury i grubości blachy, bezpieczne odległości BHP oraz krzywa demagnetyzacji.

Raport PDF Kalkulator

Nie jesteś pewien wyboru?

Dzwoń do nas +48 22 499 98 98 lub daj znać przez nasz formularz online na stronie kontaktowej.
Udźwig i wygląd elementów magnetycznych przetestujesz w naszym kalkulatorze masy magnetycznej.

Wysyłka tego samego dnia dla zamówień do godz. 14:00.

Właściwości fizyczne MP 40x20x5 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 40x20x5 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030199
GTIN/EAN	5906301812166
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	40 mm [±0,1 mm]
Średnica wewnętrzna Ø	20 mm [±0,1 mm]
Wysokość	5 mm [±0,1 mm]
Waga	35.34 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	7.24 kg / 70.98 N
Indukcja magnetyczna ~ ?	150.36 mT / 1504 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 40x20x5 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja inżynierska magnesu - dane

Przedstawione informacje są wynik symulacji inżynierskiej. Wyniki zostały wyliczone na algorytmach dla klasy Nd₂Fe₁₄B. Rzeczywiste parametry mogą nieznacznie odbiegać od wyników symulacji. Prosimy traktować te dane jako pomoc pomocniczą dla projektantów.

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - spadek mocy
MP 40x20x5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5269 Gs 526.9 mT	7.24 kg / 15.96 lbs 7240.0 g / 71.0 N	mocny
1 mm	5005 Gs 500.5 mT	6.53 kg / 14.41 lbs 6534.7 g / 64.1 N	mocny
2 mm	4739 Gs 473.9 mT	5.86 kg / 12.91 lbs 5857.7 g / 57.5 N	mocny
3 mm	4475 Gs 447.5 mT	5.22 kg / 11.51 lbs 5222.2 g / 51.2 N	mocny
5 mm	3960 Gs 396.0 mT	4.09 kg / 9.02 lbs 4090.8 g / 40.1 N	mocny
10 mm	2832 Gs 283.2 mT	2.09 kg / 4.61 lbs 2092.3 g / 20.5 N	mocny
15 mm	1990 Gs 199.0 mT	1.03 kg / 2.28 lbs 1033.4 g / 10.1 N	bezpieczny
20 mm	1407 Gs 140.7 mT	0.52 kg / 1.14 lbs 516.3 g / 5.1 N	bezpieczny
30 mm	745 Gs 74.5 mT	0.14 kg / 0.32 lbs 144.6 g / 1.4 N	bezpieczny
50 mm	268 Gs 26.8 mT	0.02 kg / 0.04 lbs 18.7 g / 0.2 N	bezpieczny

Siła chwytu maleje drastycznie przy każdym mm szczeliny. Wiedz, że każda dodatkowa warstwa izolacji (np. zanieczyszczenia, lakier, rdza) znacząco osłabia chwyt. Produkty magnetyczne działają optymalnie w idealnym przyleganiu; odległość zabija moc. Przeanalizuj, jak gwałtownie maleje udźwig, gdy produkt nie przylega szczelnie do metalowego podłoża. Obliczając uchwyt, eliminuj zbędnych dystansów.

Tabela 2: Siła równoległa ześlizgu (pion)
MP 40x20x5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	1.45 kg / 3.19 lbs 1448.0 g / 14.2 N
1 mm	Stal (~0.2)	1.31 kg / 2.88 lbs 1306.0 g / 12.8 N
2 mm	Stal (~0.2)	1.17 kg / 2.58 lbs 1172.0 g / 11.5 N
3 mm	Stal (~0.2)	1.04 kg / 2.30 lbs 1044.0 g / 10.2 N
5 mm	Stal (~0.2)	0.82 kg / 1.80 lbs 818.0 g / 8.0 N
10 mm	Stal (~0.2)	0.42 kg / 0.92 lbs 418.0 g / 4.1 N
15 mm	Stal (~0.2)	0.21 kg / 0.45 lbs 206.0 g / 2.0 N
20 mm	Stal (~0.2)	0.10 kg / 0.23 lbs 104.0 g / 1.0 N
30 mm	Stal (~0.2)	0.03 kg / 0.06 lbs 28.0 g / 0.3 N
50 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N

Prezentowane zestawienie obrazuje przybliżoną zdolność udźwigu, konieczną do spowodowania ześlizgu magnesu pionowo w dół po wertykalnej płycie stalowej (przy uwzględnieniu typowego współczynnika tarcia). Wynik ten zmienia się w zależności od wielkości szczeliny powietrznej.

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny
MP 40x20x5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	2.17 kg / 4.79 lbs 2172.0 g / 21.3 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	1.45 kg / 3.19 lbs 1448.0 g / 14.2 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.72 kg / 1.60 lbs 724.0 g / 7.1 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	3.62 kg / 7.98 lbs 3620.0 g / 35.5 N

Montując magnes na pionowej powierzchni (np. tablicy), będzie on trzymał jedynie około 1/5 nominalnej siły przyciągania. Grawitacja i niski współczynnik tarcia powodują, że magnesy łatwiej zsuwają się v dół, niż odskakują od podłoża. Planujesz uchwyt ścienny? Pamiętaj, że siła poślizgu jest dużo słabsza od maksymalnego udźwigu statycznego. Na gładkiej stali magnes zsunie się w dół pod wyraźnie lżejszym ciężarem. Zastosowanie podkładki gumowej może skutecznie poprawić wynik.

Tabela 4: Grubość stali (nasycenie) - straty mocy
MP 40x20x5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.72 kg / 1.60 lbs 724.0 g / 7.1 N
1 mm	25%	1.81 kg / 3.99 lbs 1810.0 g / 17.8 N
2 mm	50%	3.62 kg / 7.98 lbs 3620.0 g / 35.5 N
3 mm	75%	5.43 kg / 11.97 lbs 5430.0 g / 53.3 N
5 mm	100%	7.24 kg / 15.96 lbs 7240.0 g / 71.0 N
10 mm	100%	7.24 kg / 15.96 lbs 7240.0 g / 71.0 N
11 mm	100%	7.24 kg / 15.96 lbs 7240.0 g / 71.0 N
12 mm	100%	7.24 kg / 15.96 lbs 7240.0 g / 71.0 N

Zbyt cienka stal nie jest w stanie skupić całego pola magnetycznego, co osłabia realne działanie magnesu. Jeżeli przyczepisz mocny produkt do cienkiej powierzchni, pole przeniknie na wylot i siła przyciągania będzie słabsza. Aby uzyskać maksimum mocy tego magnesu, wymagasz wystarczająco solidnego podkładu stali. Efekt nasycenia sprawia, że na blaszanych konstrukcjach (np. cienkich profilach) uchwyt wykazuje mniejszy udźwig. Zalecamy dobór wymiaru blachy według poniższych danych.

Tabela 5: Praca w cieple (zachowanie materiału) - spadek mocy
MP 40x20x5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	7.24 kg / 15.96 lbs 7240.0 g / 71.0 N	OK
40 °C	-2.2%	7.08 kg / 15.61 lbs 7080.7 g / 69.5 N	OK
60 °C	-4.4%	6.92 kg / 15.26 lbs 6921.4 g / 67.9 N	OK
80 °C	-6.6%	6.76 kg / 14.91 lbs 6762.2 g / 66.3 N
100 °C	-28.8%	5.15 kg / 11.36 lbs 5154.9 g / 50.6 N

Klasyczne neodymy zmieniają swoje właściwości parametry powyżej limitu temperatury. Unikaj wysokich temperatur – wysoka temperatura może nieodwracalnie zniszczyć ten magnes. Wraz z podnoszeniem się ciepła siła magnesu tymczasowo obniża się. Nie używaj tego magnesu w pobliżu źródeł ciepła przekraczających jego zakres roboczy. Zignorowanie limitu doprowadzi do nieodwracalnej utraty magnetyzmu.

*Istotna uwaga: Stabilność cieplna jest zależna zarówno od klasy materiału, jak i od kształtu magnesu. Elementy o niskim profilu (tzw. pancake magnets) tracą właściwości przy mniejszym nagrzaniu niż wysokie walce. Status ostrzegawczy w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie
MP 40x20x5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	179.94 kg / 396.69 lbs 5 920 Gs	26.99 kg / 59.50 lbs 26991 g / 264.8 N	N/A
1 mm	171.16 kg / 377.35 lbs 10 277 Gs	25.67 kg / 56.60 lbs 25675 g / 251.9 N	154.05 kg / 339.62 lbs ~0 Gs
2 mm	162.41 kg / 358.05 lbs 10 011 Gs	24.36 kg / 53.71 lbs 24361 g / 239.0 N	146.17 kg / 322.24 lbs ~0 Gs
3 mm	153.87 kg / 339.24 lbs 9 744 Gs	23.08 kg / 50.89 lbs 23081 g / 226.4 N	138.49 kg / 305.31 lbs ~0 Gs
5 mm	137.55 kg / 303.25 lbs 9 213 Gs	20.63 kg / 45.49 lbs 20633 g / 202.4 N	123.80 kg / 272.92 lbs ~0 Gs
10 mm	101.67 kg / 224.14 lbs 7 921 Gs	15.25 kg / 33.62 lbs 15251 g / 149.6 N	91.50 kg / 201.73 lbs ~0 Gs
20 mm	52.00 kg / 114.64 lbs 5 665 Gs	7.80 kg / 17.20 lbs 7800 g / 76.5 N	46.80 kg / 103.18 lbs ~0 Gs
50 mm	6.64 kg / 14.64 lbs 2 025 Gs	1.00 kg / 2.20 lbs 996 g / 9.8 N	5.98 kg / 13.18 lbs ~0 Gs
60 mm	3.59 kg / 7.92 lbs 1 489 Gs	0.54 kg / 1.19 lbs 539 g / 5.3 N	3.23 kg / 7.13 lbs ~0 Gs
70 mm	2.03 kg / 4.48 lbs 1 120 Gs	0.30 kg / 0.67 lbs 305 g / 3.0 N	1.83 kg / 4.03 lbs ~0 Gs
80 mm	1.20 kg / 2.64 lbs 860 Gs	0.18 kg / 0.40 lbs 180 g / 1.8 N	1.08 kg / 2.38 lbs ~0 Gs
90 mm	0.73 kg / 1.62 lbs 673 Gs	0.11 kg / 0.24 lbs 110 g / 1.1 N	0.66 kg / 1.46 lbs ~0 Gs
100 mm	0.47 kg / 1.03 lbs 536 Gs	0.07 kg / 0.15 lbs 70 g / 0.7 N	0.42 kg / 0.92 lbs ~0 Gs

Dwa magnesy przyciągają się wzajemnie ze znacznie większej odległości niż magnes i blacha. Układ dwóch magnesów tworzy mocniejsze oddziaływanie i większy zasięg pracy. Projektujesz solidne zapięcie? Wykorzystaj dwa neodymy zamiast neodymu i blaszki. Uważaj, że przy przyciąganiu dwóch neodymów energia zderzenia jest ekstremalna. Siła odpychania jest nieznacznie słabsza niż siła przyciągania, ale wciąż duża.
*Wartość pola dla układu N-N wynosi ~0 Gs w samym centrum dystansu pomiędzy magnesami (kompensacja sił magnetycznych).
Ważne: Pomiary odnoszą się do siły tarcia dwóch identycznych bloków magnetycznych (tarcie ok. 0.15 dla powłoki Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MP 40x20x5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	24.0 cm
Implant słuchowy	10 Gs (1.0 mT)	18.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	14.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	11.0 cm
Pilot do auta	50 Gs (5.0 mT)	10.5 cm
Karta płatnicza	400 Gs (40.0 mT)	4.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	3.5 cm

Potężne promieniowanie magnesu stanowi realne niebezpieczeństwo dla urządzeń elektronicznych i rozruszników serca. Neodymy generują strumień, które uniemożliwia poprawne funkcjonowanie sprzętów cyfrowych. Zauważ: niewidzialne pole magnetyczne przechodzi przez tkanki i obudowy. Wyjątkową uwagę muszą zachować osoby z implantami słuchowymi oraz dozownikami leków. Ryzyko dotyczy również: czasomierze automatyczne, kluczyki samochodowe, głośniki i wyświetlacze. Unikaj kontaktu z kartami magnetycznymi, dyskach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MP 40x20x5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	16.84 km/h (4.68 m/s)	0.39 J
30 mm	25.31 km/h (7.03 m/s)	0.87 J
50 mm	32.33 km/h (8.98 m/s)	1.43 J
100 mm	45.65 km/h (12.68 m/s)	2.84 J

Magnesy neodymowe są delikatne – zderzenie ze stalą grozi ich pęknięciem. Zwróć uwagę na szybkość połączenia – magnes puszczony luźno staje się niebezpieczny. Siła kinetyczna może zniszczyć magnes lub bolesne uszczypnięcia palców. Koniecznie kontroluj produkt przy montażu, aby nie uderzył gwałtownie w metal. Zderzenie z dużą prędkością oznacza zniszczenie magnesu. Używaj gogli BHP podczas pracy z dużymi magnesami.

Tabela 9: Trwałość powłoki antykorozyjnej
MP 40x20x5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Nieodpowiedni dobór powłoki to najczęstsza przyczyna uszkodzeń magnesu po czasie.

Tabela 10: Dane elektryczne (Strumień)
MP 40x20x5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	56 325 Mx	563.3 µWb
Współczynnik P_c	0.80	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) przepływającego przez powierzchnię bieguna. Dane kluczowe dla konstruktorów prądnic oraz sensorów. Współczynnik P_c (Permeance Coefficient) definiuje punkt pracy magnesu.

Tabela 11: Zastosowanie podwodne
MP 40x20x5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	7.24 kg	Standard
Woda (dno rzeki)	8.29 kg (+1.05 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

Wbrew mitom, woda nie blokuje pola magnetycznego. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Montaż na ścianie (ześlizg)

*Pamiętaj: Na pionowej ścianie magnes zachowa zaledwie ułamek nominalnego udźwigu.

2. Efektywność, a grubość stali

*Cienka blacha (np. obudowa PC 0.5mm) drastycznie ogranicza siłę trzymania.

3. Spadek mocy w temperaturze

*W klasie N38 krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.80

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Zrównoważony rozwój

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030199-2026

Przelicznik magnesów

Siła (udźwig)

Siła w kg

Siła (N)

Funty (lbs)

Pole magnetyczne

Indukcja (Gs)

Indukcja (T)

Wystarczy podać jedną wartość, aby system sam obliczył pozostałe jednostki.

Sprawdź inne propozycje

Produkt dostępny Wysyłamy za 2 dni

UMGZ 25x17x8 [M5] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

12.23 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

MW 33x30 / N38 - magnes neodymowy walcowy

52.89 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

MT 50x1.5x30000 - taśma magnetyczna

258.30 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

MW 45x35 / N38 - magnes neodymowy walcowy

180.10 ZŁ brutto / szt.

Magnes w kształcie pierścienia MP 40x20x5 / N38 jest stworzony do mocowania mechanicznego, tam gdzie klej może zawieść lub być niewystarczający. Dzięki otworowi (często pod wkręt), ten model umożliwia szybką instalację do drewna, ściany, plastiku czy metalu. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

To kluczowa kwestia przy pracy z modelem MP 40x20x5 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są bardzo kruche i nieelastyczne. Podczas dokręcania śruby należy zachować ostrożność. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ zbyt mocny docisk spowoduje pęknięcie pierścienia. Dobrym pomysłem jest zastosowanie elastycznej podkładki pod łbem śruby, która zamortyzuje naprężenia. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Wilgoć może wniknąć w mikropęknięcia powłoki i spowodować utlenianie magnesu. Uszkodzenie warstwy ochronnej podczas montażu to najczęstsza przyczyna rdzewienia. Produkt ten dedykowany jest do użytku wewnętrznego. Do zastosowań zewnętrznych zalecamy wybór uchwytów gumowanych lub dodatkowe zabezpieczenie lakierem.

Do tego modelu pasuje wkręt lub śruba o średnicy gwintu mniejszej niż 20 mm. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (40 mm), aby nie wystawał poza obrys.

Prezentowany produkt to magnes pierścieniowy o wymiarach Ø40 mm (średnica zewnętrzna) i wysokości 5 mm. Siła przyciągania tego modelu to imponujące 7.24 kg, co w przeliczeniu na niutony daje wartość 70.98 N. Średnica otworu montażowego to precyzyjnie 20 mm.

Bieguny znajdują się na płaszczyznach z otworami, a nie na bokach pierścienia. W przypadku łączenia dwóch pierścieni, upewnij się, że jeden jest obrócony odpowiednią stroną. Przy zamówieniu większej ilości magnesy są zazwyczaj pakowane w słupki, gdzie są już naturalnie sparowane.

Wady i zalety magnesów z neodymu Nd₂Fe₁₄B.

Zalety

Oprócz imponującą energią, nasze magnesy wnoszą szereg innych zalet::

Długowieczność to ich atut – po upływie 10 lat utrata mocy wynosi jedynie ~1% (wg testów).
Wyróżniają się ogromną odpornością na demagnetyzację, nawet w silnych polach zewnętrznych.
Dzięki warstwie ochronnej (NiCuNi, złoto, srebro) zyskują nowoczesny, błyszczący wygląd.
Wyróżniają się bardzo wysoką gęstością pola na powierzchni, co zapewnia silne chwytanie nawet małych elementów.
Wykazują imponującą wytrzymałość termiczną, co pozwala na ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
Elastyczność kształtowania – można je produkować w rozmaitych formach, idealnych do konkretnego projektu.
Znajdują szerokie zastosowanie w przemyśle high-tech – od napędów HDD i motorów elektrycznych, po precyzyjną diagnostykę.
Idealny stosunek wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Słabe strony

Warto znać też słabe strony magnesów neodymowych:

Ze względu na kruchość, wymagają ostrożności. Gwałtowne złączenie może je zniszczyć, stąd rekomendacja stosowania osłon.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od bryły). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, najlepszą opcją są magnesy w plastikowej osłonie.
Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gwinty.
Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
Cena – są bardziej kosztowne niż magnesy ferrytowe, co przy wielkich nakładach może być barierą.

Analiza siły trzymania

Maksymalny udźwig magnesu – co się na to składa?

Parametr siły jest rezultatem pomiaru przeprowadzonego w warunkach wzorcowych:

na płycie wykonanej ze stali konstrukcyjnej, doskonale skupiającej pole magnetyczne
której grubość wynosi ok. 10 mm
o wypolerowanej powierzchni kontaktu
przy zerowej szczelinie (bez zanieczyszczeń)
podczas odrywania w kierunku pionowym do płaszczyzny mocowania
w temperaturze pokojowej

Kluczowe elementy wpływające na udźwig

Na skuteczność trzymania oddziałują parametry środowiska pracy, głównie (od priorytetowych):

Szczelina między magnesem a stalą – każdy milimetr dystansu (spowodowany np. lakierem lub brudem) znacząco osłabia efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
Kierunek siły – parametr katalogowy dotyczy odrywania w pionie. Przy ześlizgiwaniu, magnes trzyma dużo słabiej (często ok. 20-30% siły maksymalnej).
Masywność podłoża – zbyt cienka stal nie przyjmuje całego pola, przez co część mocy jest tracona w powietrzu.
Skład materiału – nie każda stal przyciąga się identycznie. Wysoka zawartość węgla osłabiają efekt przyciągania.
Stan powierzchni – szlifowane elementy gwarantują idealne doleganie, co poprawia siłę. Powierzchnie chropowate osłabiają chwyt.
Warunki termiczne – magnesy neodymowe posiadają wrażliwość na temperaturę. Gdy jest gorąco tracą moc, a na mrozie mogą być silniejsze (do pewnej granicy).

Udźwig wyznaczano stosując blachy o gładkiej powierzchni o właściwej grubości (min. 20 mm), przy siłach działających pionowo, z kolei przy siłach działających równolegle nośność jest mniejsza nawet 75%. Co więcej, nawet niewielka szczelina pomiędzy powierzchnią magnesu, a blachą obniża siłę trzymania.

Zasady bezpieczeństwa pracy z magnesami neodymowymi

Samozapłon

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Kompas i GPS

Uwaga: magnesy neodymowe wytwarzają pole, które mylą elektronikę precyzyjną. Zachowaj bezpieczny dystans od komórki, tabletu i urządzeń GPS.

Dla uczulonych

Pewna grupa użytkowników posiada uczulenie na nikiel, którym pokryta jest większość nasze produkty. Częste dotykanie może wywołać silną reakcję alergiczną. Zalecamy stosowanie rękawiczek ochronnych.

Rozruszniki serca

Pacjenci z stymulatorem serca muszą utrzymać duży odstęp od magnesów. Silny magnes może zatrzymać działanie urządzenia ratującego życie.

Chronić przed dziećmi

Magnesy neodymowe nie są przeznaczone dla dzieci. Przypadkowe zjedzenie dwóch lub więcej magnesów może doprowadzić do ich zaciśnięciem jelit, co stwarza stan krytyczny i wiąże się z koniecznością natychmiastowej operacji.

Niszczenie danych

Nie przykładaj magnesów do portfela, komputera czy telewizora. Pole magnetyczne może trwale uszkodzić te urządzenia oraz skasować dane z kart.

Świadome użytkowanie

Zachowaj rozwagę. Magnesy neodymowe działają z daleka i łączą się z ogromną siłą, często szybciej niż jesteś w stanie przewidzieć.

Trwała utrata siły

Monitoruj warunki termiczne. Ekspozycja magnesu na wysoką temperaturę trwale osłabi jego strukturę magnetyczną i siłę przyciągania.

Uszkodzenia ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Ryzyko pęknięcia

Uwaga na odpryski. Magnesy mogą pęknąć przy gwałtownym złączeniu, rozrzucając ostre odłamki w powietrze. Zalecamy okulary ochronne.

Safety First! Więcej informacji o zagrożeniach w artykule: Bezpieczeństwo pracy z magnesami.

MP 40x20x5 / N38 - magnes neodymowy pierścieniowy

Właściwości fizyczne MP 40x20x5 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja inżynierska magnesu - dane

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - spadek mocy MP 40x20x5 / N38

Tabela 2: Siła równoległa ześlizgu (pion) MP 40x20x5 / N38

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny MP 40x20x5 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy MP 40x20x5 / N38

Tabela 5: Praca w cieple (zachowanie materiału) - spadek mocy MP 40x20x5 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie MP 40x20x5 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia MP 40x20x5 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie MP 40x20x5 / N38

Tabela 9: Trwałość powłoki antykorozyjnej MP 40x20x5 / N38

Tabela 10: Dane elektryczne (Strumień) MP 40x20x5 / N38

Tabela 11: Zastosowanie podwodne MP 40x20x5 / N38

1. Montaż na ścianie (ześlizg)

2. Efektywność, a grubość stali

3. Spadek mocy w temperaturze

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Zrównoważony rozwój

Siła (udźwig)

Pole magnetyczne

Sprawdź inne propozycje

UMGZ 25x17x8 [M5] GZ / N38 - uchwyt magnetyczny gwint zewnętrzny

MW 33x30 / N38 - magnes neodymowy walcowy

MT 50x1.5x30000 - taśma magnetyczna

MW 45x35 / N38 - magnes neodymowy walcowy

Wady i zalety magnesów z neodymu Nd2Fe14B.

Zalety

Słabe strony

Analiza siły trzymania

Maksymalny udźwig magnesu – co się na to składa?

Kluczowe elementy wpływające na udźwig

Zasady bezpieczeństwa pracy z magnesami neodymowymi

Samozapłon

Kompas i GPS

Dla uczulonych

Rozruszniki serca

Chronić przed dziećmi

Niszczenie danych

Świadome użytkowanie

Trwała utrata siły

Uszkodzenia ciała

Ryzyko pęknięcia

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - spadek mocy
MP 40x20x5 / N38

Tabela 2: Siła równoległa ześlizgu (pion)
MP 40x20x5 / N38

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny
MP 40x20x5 / N38

Tabela 4: Grubość stali (nasycenie) - straty mocy
MP 40x20x5 / N38

Tabela 5: Praca w cieple (zachowanie materiału) - spadek mocy
MP 40x20x5 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie
MP 40x20x5 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MP 40x20x5 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MP 40x20x5 / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MP 40x20x5 / N38

Tabela 10: Dane elektryczne (Strumień)
MP 40x20x5 / N38

Tabela 11: Zastosowanie podwodne
MP 40x20x5 / N38

Wady i zalety magnesów z neodymu Nd₂Fe₁₄B.
