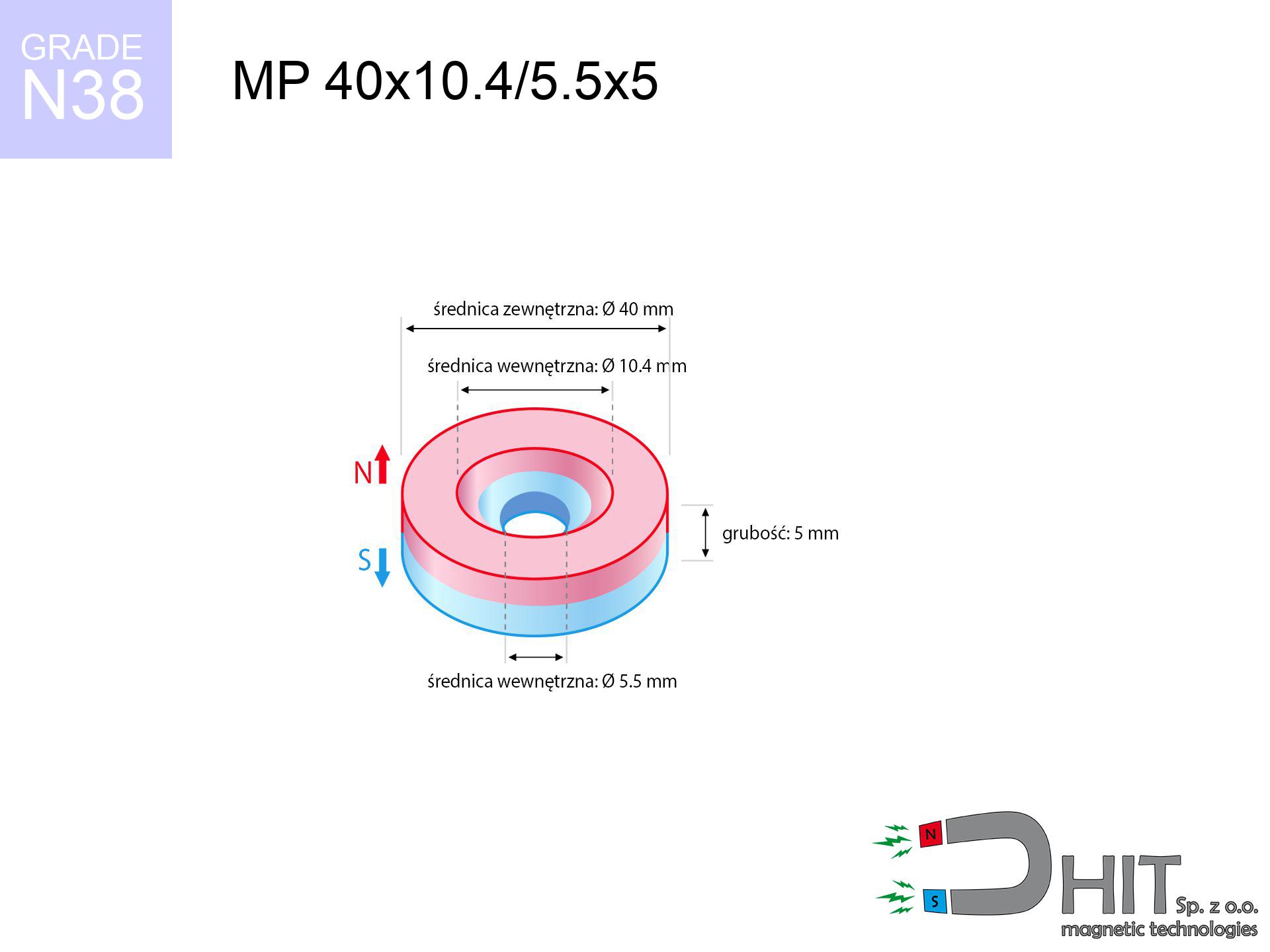

MP 40x10.4/5.5x5 / N38 - magnes neodymowy pierścieniowy
magnes neodymowy pierścieniowy
Numer katalogowy 030249
GTIN: 5906301812258
Średnica
40 mm [±0,1 mm]
Średnica wewnętrzna Ø
10.4/5.5 mm [±0,1 mm]
Wysokość
5 mm [±0,1 mm]
Waga
46.23 g
Kierunek magnesowania
↑ osiowy
Udźwig
6.39 kg / 62.66 N
Indukcja magnetyczna
391.66 mT
Powłoka
[NiCuNi] nikiel
27.00 ZŁ z VAT / szt. + cena za transport
21.95 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?Chcesz lepszą cenę?
Zadzwoń i zapytaj
+48 888 99 98 98
alternatywnie skontaktuj się poprzez
formularz
w sekcji kontakt.
Udźwig a także budowę magnesów neodymowych zobaczysz dzięki naszemu
kalkulatorze mocy.
Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.
MP 40x10.4/5.5x5 / N38 - magnes neodymowy pierścieniowy
Specyfikacja / charakterystyka MP 40x10.4/5.5x5 / N38 - magnes neodymowy pierścieniowy
| właściwości | wartości |
|---|---|
| Nr kat. | 030249 |
| GTIN | 5906301812258 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Średnica | 40 mm [±0,1 mm] |
| Średnica wewnętrzna Ø | 10.4/5.5 mm [±0,1 mm] |
| Wysokość | 5 mm [±0,1 mm] |
| Waga | 46.23 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 6.39 kg / 62.66 N |
| Indukcja magnetyczna ~ ? | 391.66 mT |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [Min. - Max.] ? | 12.2-12.6 | kGs |
| remanencja Br [Min. - Max.] ? | 1220-1260 | T |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [Min. - Max.] ? | 36-38 | BH max MGOe |
| gęstość energii [Min. - Max.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Curie Temperatura TC | 312 - 380 | °C |
| Curie Temperatura TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅Cm |
| Siła wyginania | 250 | Mpa |
| Wytrzymałość na ściskanie | 1000~1100 | Mpa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 106 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Symulacja techniczna uchwytu - dane
Niniejsze informacje stanowią bezpośredni efekt symulacji inżynierskiej. Wyniki oparte są na modelach dla klasy NdFeB. Realne osiągi mogą odbiegać od wyników symulacji. Traktuj te dane jako punkt odniesienia dla projektantów.
MP 40x10.4/5.5x5 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg) | Status ryzyka |
|---|---|---|---|
| 0 mm |
1289 Gs
128.9 mT
|
6.39 kg / 6390.0 g
62.7 N
|
uwaga |
| 1 mm |
1265 Gs
126.5 mT
|
6.15 kg / 6154.5 g
60.4 N
|
uwaga |
| 2 mm |
1232 Gs
123.2 mT
|
5.85 kg / 5845.3 g
57.3 N
|
uwaga |
| 5 mm |
1099 Gs
109.9 mT
|
4.65 kg / 4647.6 g
45.6 N
|
uwaga |
| 10 mm |
825 Gs
82.5 mT
|
2.62 kg / 2619.4 g
25.7 N
|
uwaga |
| 15 mm |
580 Gs
58.0 mT
|
1.29 kg / 1292.5 g
12.7 N
|
niskie ryzyko |
| 20 mm |
399 Gs
39.9 mT
|
0.61 kg / 612.9 g
6.0 N
|
niskie ryzyko |
| 30 mm |
195 Gs
19.5 mT
|
0.15 kg / 146.8 g
1.4 N
|
niskie ryzyko |
| 50 mm |
61 Gs
6.1 mT
|
0.01 kg / 14.2 g
0.1 N
|
niskie ryzyko |
MP 40x10.4/5.5x5 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
1.92 kg / 1917.0 g
18.8 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
1.28 kg / 1278.0 g
12.5 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
0.64 kg / 639.0 g
6.3 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
3.20 kg / 3195.0 g
31.3 N
|
MP 40x10.4/5.5x5 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg) |
|---|---|---|
| 0.5 mm |
|
0.64 kg / 639.0 g
6.3 N
|
| 1 mm |
|
1.60 kg / 1597.5 g
15.7 N
|
| 2 mm |
|
3.20 kg / 3195.0 g
31.3 N
|
| 5 mm |
|
6.39 kg / 6390.0 g
62.7 N
|
| 10 mm |
|
6.39 kg / 6390.0 g
62.7 N
|
MP 40x10.4/5.5x5 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig | Status |
|---|---|---|---|
| 20 °C | 0.0% |
6.39 kg / 6390.0 g
62.7 N
|
OK |
| 40 °C | -2.2% |
6.25 kg / 6249.4 g
61.3 N
|
OK |
| 60 °C | -4.4% |
6.11 kg / 6108.8 g
59.9 N
|
OK |
| 80 °C | -6.6% |
5.97 kg / 5968.3 g
58.5 N
|
|
| 100 °C | -28.8% |
4.55 kg / 4549.7 g
44.6 N
|
MP 40x10.4/5.5x5 / N38
| Szczelina (mm) | Przyciąganie (kg) (N-S) | Odpychanie (kg) (N-N) |
|---|---|---|
| 0 mm |
9.58 kg / 9585.0 g
94.0 N
|
N/A |
| 2 mm |
8.77 kg / 8775.0 g
86.1 N
|
8.19 kg / 8190.0 g
80.3 N
|
| 5 mm |
6.98 kg / 6975.0 g
68.4 N
|
6.51 kg / 6510.0 g
63.9 N
|
| 10 mm |
3.93 kg / 3930.0 g
38.6 N
|
3.67 kg / 3668.0 g
36.0 N
|
| 20 mm |
0.92 kg / 915.0 g
9.0 N
|
0.85 kg / 854.0 g
8.4 N
|
| 50 mm |
0.02 kg / 15.0 g
0.1 N
|
0.01 kg / 14.0 g
0.1 N
|
MP 40x10.4/5.5x5 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 12.5 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 10.0 cm |
| Czasomierz | 20 Gs (2.0 mT) | 8.0 cm |
| Telefon / Smartfon | 40 Gs (4.0 mT) | 6.0 cm |
| Kluczyk samochodowy | 50 Gs (5.0 mT) | 5.5 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 2.0 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 1.5 cm |
MP 40x10.4/5.5x5 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
14.58 km/h
(4.05 m/s)
|
0.38 J | |
| 30 mm |
20.83 km/h
(5.79 m/s)
|
0.77 J | |
| 50 mm |
26.55 km/h
(7.37 m/s)
|
1.26 J | |
| 100 mm |
37.50 km/h
(10.42 m/s)
|
2.51 J |
MP 40x10.4/5.5x5 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
MP 40x10.4/5.5x5 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 6.39 kg | Standard |
| Woda (dno rzeki) |
7.32 kg
(+0.93 kg Zysk z wyporności)
|
+14.5% |
Zobacz też inne propozycje
Wady oraz zalety magnesów z neodymu NdFeB.
Poza potężną mocą, nasze magnesy posiadają dodatkowe korzyści::
- Długowieczność to ich atut – po upływie dekady utrata mocy wynosi jedynie ~1% (teoretycznie).
- Wyróżniają się wyjątkową odpornością na demagnetyzację, nawet w obecności innych silnych magnesów.
- Dzięki powłoce (NiCuNi, złoto, Ag) zyskują estetyczny, metaliczny wygląd.
- Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najwydajniejszymi w swojej klasie.
- Dzięki zaawansowanej technologii radzą sobie w temperaturach sięgających 230°C, zachowując swoje właściwości.
- Wszechstronność kształtowania – można je wykonać w dowolnych formach, dopasowanych do konkretnego projektu.
- Spotkasz je wszędzie tam, gdzie liczy się precyzja: w napędach, medycynie oraz systemach IT.
- Doskonała relacja wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w ciasnych przestrzeniach.
Oto ograniczenia i wady, o których musisz wiedzieć:
- Kruchość to ich mankament. Łatwo ulegają uszkodzeniu przy upadku, dlatego zalecamy osłony lub montaż w stali.
- Uwaga na temperaturę – dla zwykłych magnesów limit to 80°C. W trudnych warunkach (do 230°C) sprawdzą się tylko modele z oznaczeniem [AH].
- Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, najlepszą opcją są magnesy w plastikowej osłonie.
- Trudności montażowe: zamiast próbować gwintować kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
- Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
- Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na budżet projektu.
Maksymalny udźwig magnesu – od czego zależy?
Podany w tabeli udźwig jest wynikiem testu laboratoryjnego wykonanego w warunkach wzorcowych:
- na bloku wykonanej ze stali konstrukcyjnej, optymalnie przewodzącej pole magnetyczne
- o przekroju wynoszącej minimum 10 mm
- z powierzchnią idealnie równą
- bez najmniejszej przerwy powietrznej pomiędzy magnesem a stalą
- dla siły przyłożonej pod kątem prostym (na odrywanie, nie zsuwanie)
- w temp. ok. 20°C
Czynniki determinujące udźwig w warunkach realnych
Podczas codziennego użytkowania, rzeczywisty udźwig jest determinowana przez szeregu czynników, wymienionych od najważniejszych:
- Szczelina między magnesem a stalą – nawet ułamek milimetra dystansu (spowodowany np. okleiną lub brudem) znacząco osłabia siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
- Kierunek siły – parametr katalogowy dotyczy odrywania w pionie. Przy próbie przesunięcia, magnes wykazuje dużo słabiej (zazwyczaj ok. 20-30% siły maksymalnej).
- Grubość podłoża – dla pełnej efektywności, stal musi być odpowiednio gruba. Cienka blacha limituje udźwig (magnes „przebija” ją na wylot).
- Rodzaj materiału – najlepszym wyborem jest stal o wysokiej przenikalności. Stale hartowane mogą przyciągać słabiej.
- Faktura blachy – szlifowane elementy gwarantują idealne doleganie, co zwiększa nasycenie pola. Nierówny metal osłabiają chwyt.
- Warunki termiczne – spieki NdFeB posiadają ujemny współczynnik temperaturowy. W wyższych temperaturach tracą moc, a w niskich zyskują na sile (do pewnej granicy).
* Siłę trzymania testowano na powierzchni blachy o grubości 20 mm, kiedy działała siła prostopadła, natomiast przy próbie przesunięcia magnesu udźwig jest mniejszy nawet 5 razy. Co więcej, nawet drobny odstęp między powierzchnią magnesu, a blachą zmniejsza nośność.
Bezpieczna praca z magnesami neodymowymi
Chronić przed dziećmi
Bezwzględnie chroń magnesy przed najmłodszymi. Niebezpieczeństwo połknięcia jest wysokie, a konsekwencje zwarcia magnesów wewnątrz organizmu są nieodwracalne.
Zagrożenie dla elektroniki
Ochrona danych: Magnesy neodymowe mogą zdegradować nośniki danych oraz delikatną elektronikę (implanty, protezy słuchu, czasomierze).
Trwała utrata siły
Uważaj na temperaturę. Podgrzanie magnesu powyżej 80 stopni Celsjusza zdegraduje jego domenę magnetyczną i udźwig.
Bezpieczna praca
Bądź ostrożny. Magnesy neodymowe przyciągają z daleka i łączą się z impetem, często szybciej niż jesteś w stanie przewidzieć.
Interferencja medyczna
Ostrzeżenie dla sercowców: Silne pole magnetyczne wpływa na urządzenia medyczne. Zachowaj co najmniej 30 cm odstępu lub poproś inną osobę pracę z magnesów.
Trzymaj z dala od elektroniki
Uwaga: magnesy neodymowe wytwarzają pole, które zakłócają elektronikę precyzyjną. Utrzymuj bezpieczny dystans od telefonu, tabletu i urządzeń GPS.
Łamliwość magnesów
Chroń oczy. Magnesy mogą pęknąć przy gwałtownym złączeniu, wyrzucając kawałki metalu w powietrze. Ochrona wzroku wymagana.
Ryzyko uczulenia
Część populacji ma nadwrażliwość na nikiel, którym powlekane są standardowo magnesy neodymowe. Dłuższy kontakt może skutkować silną reakcję alergiczną. Sugerujemy stosowanie rękawic bezlateksowych.
Ryzyko zmiażdżenia
Dbaj o palce. Dwa duże magnesy zderzą z ogromną prędkością z siłą kilkuset kilogramów, miażdżąc wszystko na swojej drodze. Zachowaj ekstremalną uwagę!
Zagrożenie zapłonem
Proszek generowany podczas szlifowania magnesów jest wybuchowy. Nie wierć w magnesach w warunkach domowych.
Zachowaj ostrożność!
Szukasz szczegółów? Sprawdź nasz artykuł: Czy magnesy są groźne?
