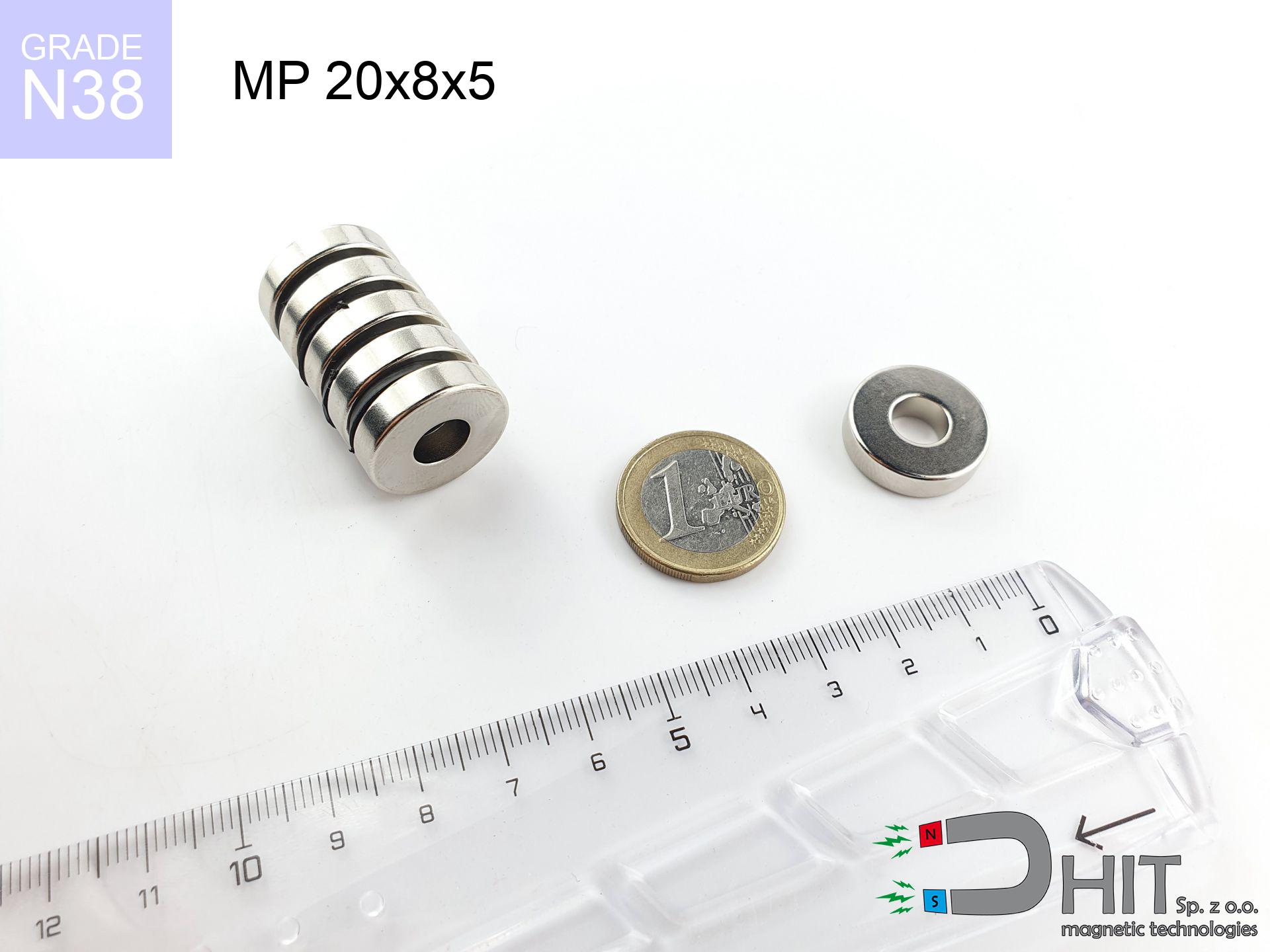

MP 20x8x5 / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Wysyłamy za 2 dni

MP 20x8x5 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030188

GTIN/EAN: 5906301812050

5.00

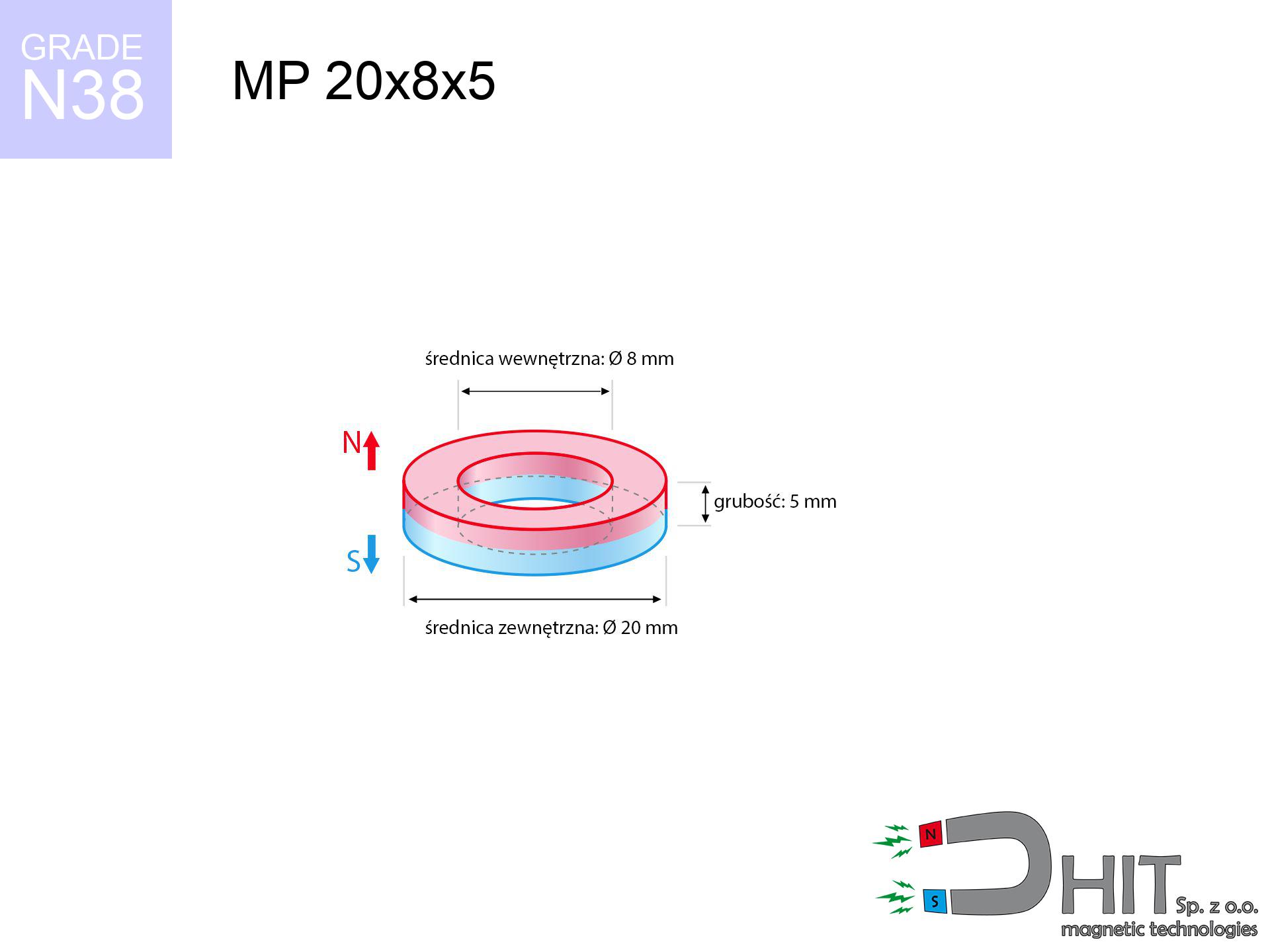

Średnica

20 mm [±0,1 mm]

Średnica wewnętrzna Ø

8 mm [±0,1 mm]

Wysokość

5 mm [±0,1 mm]

Waga

9.9 g

Kierunek magnesowania

↑ osiowy

Udźwig

5.82 kg / 57.06 N

Indukcja magnetyczna

277.16 mT / 2772 Gs

Powłoka

[NiCuNi] nikiel

poznaj specyfikację techniczną »

3.80 ZŁ z VAT / szt. + cena za transport

3.09 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

3.09 ZŁ

3.80 ZŁ

cena od 200 szt.

2.90 ZŁ

3.57 ZŁ

cena od 850 szt.

2.72 ZŁ

3.34 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Raport inżynierski tego magnesu

Pełna analiza w PDF: siła oderwania i ścinania, wpływ odległości, temperatury i grubości blachy, bezpieczne odległości BHP oraz krzywa demagnetyzacji.

Raport PDF Kalkulator

Masz kłopot z wyborem?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 albo skontaktuj się poprzez nasz formularz online na stronie kontakt.
Siłę oraz wygląd magnesów testujesz w naszym kalkulatorze masy magnetycznej.

Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.

Parametry - MP 20x8x5 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 20x8x5 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030188
GTIN/EAN	5906301812050
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	20 mm [±0,1 mm]
Średnica wewnętrzna Ø	8 mm [±0,1 mm]
Wysokość	5 mm [±0,1 mm]
Waga	9.9 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	5.82 kg / 57.06 N
Indukcja magnetyczna ~ ?	277.16 mT / 2772 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 20x8x5 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza inżynierska magnesu - raport

Przedstawione informacje stanowią rezultat kalkulacji matematycznej. Wyniki bazują na modelach dla klasy Nd₂Fe₁₄B. Realne osiągi mogą różnić się od wartości teoretycznych. Traktuj te wyliczenia jako wstępny drogowskaz przy projektowaniu systemów.

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - wykres oddziaływania
MP 20x8x5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5917 Gs 591.7 mT	5.82 kg / 12.83 lbs 5820.0 g / 57.1 N	średnie ryzyko
1 mm	5321 Gs 532.1 mT	4.71 kg / 10.38 lbs 4707.4 g / 46.2 N	średnie ryzyko
2 mm	4736 Gs 473.6 mT	3.73 kg / 8.22 lbs 3729.5 g / 36.6 N	średnie ryzyko
3 mm	4184 Gs 418.4 mT	2.91 kg / 6.42 lbs 2910.0 g / 28.5 N	średnie ryzyko
5 mm	3216 Gs 321.6 mT	1.72 kg / 3.79 lbs 1719.3 g / 16.9 N	słaby uchwyt
10 mm	1650 Gs 165.0 mT	0.45 kg / 1.00 lbs 452.4 g / 4.4 N	słaby uchwyt
15 mm	907 Gs 90.7 mT	0.14 kg / 0.30 lbs 136.8 g / 1.3 N	słaby uchwyt
20 mm	544 Gs 54.4 mT	0.05 kg / 0.11 lbs 49.2 g / 0.5 N	słaby uchwyt
30 mm	240 Gs 24.0 mT	0.01 kg / 0.02 lbs 9.6 g / 0.1 N	słaby uchwyt
50 mm	75 Gs 7.5 mT	0.00 kg / 0.00 lbs 0.9 g / 0.0 N	słaby uchwyt

Siła chwytu maleje gwałtownie z każdym milimetrem odległości. Pamiętaj, że każda dodatkowa warstwa izolacji (np. brud, farba, okleina) wyraźnie osłabia chwyt. Produkty magnetyczne działają optymalnie przy bezpośrednim kontakcie; powietrzna przerwa osłabia siłę. Zauważ, jak gwałtownie maleje udźwig, gdy magnes nie dotyka szczelnie do metalowego podłoża. Planując uchwyt, zrezygnuj ze dodatkowych podkładek.

Tabela 2: Siła równoległa obsunięcia (ściana)
MP 20x8x5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	1.16 kg / 2.57 lbs 1164.0 g / 11.4 N
1 mm	Stal (~0.2)	0.94 kg / 2.08 lbs 942.0 g / 9.2 N
2 mm	Stal (~0.2)	0.75 kg / 1.64 lbs 746.0 g / 7.3 N
3 mm	Stal (~0.2)	0.58 kg / 1.28 lbs 582.0 g / 5.7 N
5 mm	Stal (~0.2)	0.34 kg / 0.76 lbs 344.0 g / 3.4 N
10 mm	Stal (~0.2)	0.09 kg / 0.20 lbs 90.0 g / 0.9 N
15 mm	Stal (~0.2)	0.03 kg / 0.06 lbs 28.0 g / 0.3 N
20 mm	Stal (~0.2)	0.01 kg / 0.02 lbs 10.0 g / 0.1 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Prezentowane zestawienie określa teoretyczną wartość obciążenia, jaka jest niezbędna do spowodowania ruchu magnesu pionowo w dół po wertykalnej powierzchni metalowej (przy założeniu standardowego tarcia statycznego). Wartość ta maleje w zależności od oddalenia od metalu.

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny
MP 20x8x5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	1.75 kg / 3.85 lbs 1746.0 g / 17.1 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	1.16 kg / 2.57 lbs 1164.0 g / 11.4 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.58 kg / 1.28 lbs 582.0 g / 5.7 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	2.91 kg / 6.42 lbs 2910.0 g / 28.5 N

Wieszając uchwyt na wertykalnej ścianie (np. tablicy), utrzyma on jedynie około 1/5 swojej nominalnej mocy. Siła ciążenia i słaby stopień przyczepności sprawiają, że produkty łatwiej przemieszczają się v dół, niż odskakują od podłoża. Planujesz mocowanie pionowe? Weź pod uwagę, że siła poślizgu jest znacznie mniejsza od maksymalnego udźwigu statycznego. Na śliskiej powierzchni uchwyt zsunie się w dół pod znacznie mniejszym obciążeniem. Wykorzystanie gumowanej powłoki gumowej może skutecznie poprawić wynik.

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MP 20x8x5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.58 kg / 1.28 lbs 582.0 g / 5.7 N
1 mm	25%	1.46 kg / 3.21 lbs 1455.0 g / 14.3 N
2 mm	50%	2.91 kg / 6.42 lbs 2910.0 g / 28.5 N
3 mm	75%	4.37 kg / 9.62 lbs 4365.0 g / 42.8 N
5 mm	100%	5.82 kg / 12.83 lbs 5820.0 g / 57.1 N
10 mm	100%	5.82 kg / 12.83 lbs 5820.0 g / 57.1 N
11 mm	100%	5.82 kg / 12.83 lbs 5820.0 g / 57.1 N
12 mm	100%	5.82 kg / 12.83 lbs 5820.0 g / 57.1 N

Cienka blacha nie jest w stanie przejąć pełnego strumienia magnetycznego, co trwoni moc magnesu. Jeżeli zamocujesz silny magnes do zbyt cienkiego podłoża, magnetyzm przejdzie na wylot i trzymanie będzie mniejsze. Aby wycisnąć pełną sprawność mocy tego magnesu, potrzebujesz odpowiednio grubego podkładu stali. Efekt nasycenia sprawia, że na blaszanych konstrukcjach (np. karoserii) uchwyt trzyma słabiej. Dobierz przekroju blachy na podstawie tych parametrów.

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy
MP 20x8x5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	5.82 kg / 12.83 lbs 5820.0 g / 57.1 N	OK
40 °C	-2.2%	5.69 kg / 12.55 lbs 5692.0 g / 55.8 N	OK
60 °C	-4.4%	5.56 kg / 12.27 lbs 5563.9 g / 54.6 N	OK
80 °C	-6.6%	5.44 kg / 11.98 lbs 5435.9 g / 53.3 N
100 °C	-28.8%	4.14 kg / 9.14 lbs 4143.8 g / 40.7 N

Klasyczne neodymy tracą bezpowrotnie siłę po przekroczeniu temperatury maksymalnej. Uważaj na przegrzanie – wysoka temperatura może trwale uszkodzić ten produkt. Wraz ze wzrostem temperatury nośność magnesu tymczasowo obniża się. Zrezygnuj z użycia tego produktu w pobliżu źródeł ciepła przekraczających jego bezpieczny zakres. Zignorowanie limitu spowoduje nieodwracalnej utraty magnetyzmu.

*Istotna uwaga: Stabilność cieplna zależy nie tylko od materiału, ale także od proporcji wymiarów. Cienkie magnesy (o niskim współczynniku permeancji) są narażone na utratę mocy w niższych temperaturach w porównaniu do magnesów prętowych. Oznaczenie danger w tabeli wskazuje na ryzyko nieodwracalnej utraty mocy dla tego konkretnego wymiaru.

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól
MP 20x8x5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	54.03 kg / 119.11 lbs 6 121 Gs	8.10 kg / 17.87 lbs 8104 g / 79.5 N	N/A
1 mm	48.76 kg / 107.50 lbs 11 242 Gs	7.31 kg / 16.13 lbs 7314 g / 71.8 N	43.89 kg / 96.75 lbs ~0 Gs
2 mm	43.70 kg / 96.34 lbs 10 642 Gs	6.55 kg / 14.45 lbs 6555 g / 64.3 N	39.33 kg / 86.71 lbs ~0 Gs
3 mm	38.98 kg / 85.94 lbs 10 051 Gs	5.85 kg / 12.89 lbs 5847 g / 57.4 N	35.08 kg / 77.34 lbs ~0 Gs
5 mm	30.63 kg / 67.54 lbs 8 910 Gs	4.60 kg / 10.13 lbs 4595 g / 45.1 N	27.57 kg / 60.78 lbs ~0 Gs
10 mm	15.96 kg / 35.19 lbs 6 432 Gs	2.39 kg / 5.28 lbs 2394 g / 23.5 N	14.36 kg / 31.67 lbs ~0 Gs
20 mm	4.20 kg / 9.26 lbs 3 299 Gs	0.63 kg / 1.39 lbs 630 g / 6.2 N	3.78 kg / 8.33 lbs ~0 Gs
50 mm	0.19 kg / 0.42 lbs 702 Gs	0.03 kg / 0.06 lbs 29 g / 0.3 N	0.17 kg / 0.38 lbs ~0 Gs
60 mm	0.09 kg / 0.20 lbs 480 Gs	0.01 kg / 0.03 lbs 13 g / 0.1 N	0.08 kg / 0.18 lbs ~0 Gs
70 mm	0.05 kg / 0.10 lbs 342 Gs	0.01 kg / 0.01 lbs 7 g / 0.1 N	0.04 kg / 0.09 lbs ~0 Gs
80 mm	0.02 kg / 0.05 lbs 253 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.02 kg / 0.05 lbs ~0 Gs
90 mm	0.01 kg / 0.03 lbs 193 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.03 lbs ~0 Gs
100 mm	0.01 kg / 0.02 lbs 150 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa silne neodymy przyciągają się wzajemnie z szerszego promienia niż układ typu magnes i stal. Taki system magnes-magnes wytwarza potężny strumień i dalszy horyzont pracy. Projektujesz silny uchwyt? Wykorzystaj dwa neodymy zamiast neodymu i stali. Pamiętaj, że przy zbliżaniu do siebie dwóch magnesów siła zgniotu jest ekstremalna. Siła odpychania jest nieznacznie słabsza niż siła przyciągania, ale wciąż duża.
*Natężenie pola przy konfiguracji odpychania spada do ~0 Gs w geometrycznym środku dystansu pomiędzy magnesami (kompensacja pól).
Nota: Szacunki ukazują siły rozdzielania pary takich samych neodymów (współczynnik tarcia ok. 0.15 przy warstwy Ni-Ni).

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności
MP 20x8x5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	14.5 cm
Implant słuchowy	10 Gs (1.0 mT)	11.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	9.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	6.5 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	6.0 cm
Karta płatnicza	400 Gs (40.0 mT)	2.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.0 cm

Ekstremalne pole neodymu stanowi duże ryzyko dla urządzeń elektronicznych oraz implantów medycznych. Produkty NdFeB wytwarzają pole, które uniemożliwia poprawne funkcjonowanie czułych urządzeń medycznych. Zauważ: niewidoczne promieniowanie przechodzi przez tkanki i obudowy. Szczególną ostrożność muszą mieć osoby z wszczepami ślimakowymi oraz pompami insulinowymi. Ryzyko dotyczy również: czasomierze automatyczne, piloty do aut, membrany i ekrany. Nie zbliżaj produktu do kart płatniczych, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - skutki zderzenia
MP 20x8x5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	25.61 km/h (7.11 m/s)	0.25 J
30 mm	42.40 km/h (11.78 m/s)	0.69 J
50 mm	54.68 km/h (15.19 m/s)	1.14 J
100 mm	77.33 km/h (21.48 m/s)	2.28 J

Produkty NdFeB są podatne na odpryski – zderzenie ze stalą powoduje natychmiastowe odpryśnięcie. Uważaj na prędkość zderzenia – magnes puszczony luźno pędzi z ogromną siłą. Siła kinetyczna może wywołać odłamki powłoki lub uszkodzenia palców. Trzymaj mocno magnes przy zbliżaniu do metalu, aby nie uderzył gwałtownie w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h oznacza zniszczenie neodymu. Używaj gogli BHP podczas zabawy z silnymi okazami.

Tabela 9: Odporność na korozję
MP 20x8x5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Dla zastosowań zewnętrznych wymagana jest powłoka epoksydowa; standardowy nikiel jest przeznaczony do wnętrz. Nieodpowiedni dobór powłoki to najczęstsza przyczyna uszkodzeń magnesu po czasie.

Tabela 10: Dane elektryczne (P_c)
MP 20x8x5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	16 116 Mx	161.2 µWb
Współczynnik P_c	1.13	Wysoki (Stabilny)

Wartość strumienia (Flux) przepływającego przez biegun magnesu. Parametr niezbędny w aplikacjach cewkowych oraz sensorów. Wartość P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Zastosowanie podwodne
MP 20x8x5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	5.82 kg	Standard
Woda (dno rzeki)	6.66 kg (+0.84 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Pamiętaj jednak o oporze wody przy szybkim wyciąganiu liny.

1. Udźwig w pionie

*Uwaga: Na pionowej ścianie magnes zachowa tylko ułamek siły oderwania.

2. Grubość podłoża

*Cienka blacha (np. blacha karoseryjna) wyraźnie osłabia siłę trzymania.

3. Wytrzymałość temperaturowa

*Dla standardowych magnesów krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 1.13

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Parametry inżynierskie i GPSR

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030188-2026

Szybki konwerter jednostek

Udźwig magnesu

Siła (N)

Funty (lbs)

Moc pola

Gauss (Gs)

Wpisz tylko jedną wartość, żeby konwerter sam obliczył brakujące pola.

Sprawdź inne oferty

Produkt dostępny Wysyłamy za 2 dni

UMC 60x9/5x15 / N38 - uchwyt magnetyczny cylindryczny

64.94 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

MP 60x20x5 / N38 - magnes neodymowy pierścieniowy

47.99 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

CM PML-6 / N45 - chwytak magnetyczny

1422.00 ZŁ brutto / szt.

Produkt dostępny Wysyłamy za 2 dni

UMT 12x20 black / N38 - uchwyt magnetyczny do tablic

1.894 ZŁ brutto / szt.

Magnes pierścieniowy z otworem MP 20x8x5 / N38 jest stworzony do trwałego montażu, tam gdzie klej może zawieść lub być niewystarczający. Dzięki otworowi (często pod wkręt), ten model umożliwia szybką instalację do drewna, ściany, plastiku czy metalu. Produkt ten o sile 5.82 kg świetnie sprawdza się jako zamknięcie szafki, uchwyt głośnikowy lub element montażowy w urządzeniach.

To kluczowa kwestia przy pracy z modelem MP 20x8x5 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są twarde, ale łamliwe i nieelastyczne. Podczas dokręcania śruby należy zachować ostrożność. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ nadmierna siła spowoduje pęknięcie pierścienia. Dobrym pomysłem jest zastosowanie elastycznej podkładki pod łbem śruby, która zamortyzuje naprężenia. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Wilgoć może wniknąć w mikropęknięcia powłoki i spowodować utlenianie magnesu. W miejscu otworu montażowego powłoka jest cieńsza i może ulec uszkodzeniu przy dokręcaniu śruby, co stanie się ogniskiem korozji. Jeśli musisz użyć go na zewnątrz, pomaluj go farbą antykorozyjną po zamontowaniu.

Średnica otworu wewnętrznego determinuje maksymalny rozmiar elementu montażowego. Dla magnesów z prostym otworem, łeb stożkowy może działać jak klin i rozsadzić magnes. Estetyczny montaż wymaga dobrania odpowiedniej wielkości łba.

Prezentowany produkt to magnes pierścieniowy o wymiarach Ø20 mm (średnica zewnętrzna) i wysokości 5 mm. Kluczowym parametrem jest tutaj siła trzymania wynoszący około 5.82 kg (siła ~57.06 N). Średnica otworu montażowego to precyzyjnie 8 mm.

Bieguny znajdują się na płaszczyznach z otworami, a nie na bokach pierścienia. W przypadku łączenia dwóch pierścieni, upewnij się, że jeden jest obrócony odpowiednią stroną. Nie oferujemy parowanych zestawów z oznaczonymi biegunami w tej kategorii, ale łatwo je dopasować ręcznie.

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.

Korzyści

Oprócz niezwykłą energią, nasze magnesy posiadają szereg innych zalet::

Ich parametry są stabilne w czasie; po 10 latach użytkowania zmniejszenie udźwigu to znikome ~1%.
Inne źródła magnetyzmu nie powodują ich utraty mocy – posiadają wysoki współczynnik koercji.
Warstwa ochronna (np. niklowa) zapewnia im atrakcyjny wygląd, co podnosi ich walory wizualne.
Wytwarzają skoncentrowane pole magnetyczne na swojej powierzchni, co jest ich znakiem rozpoznawczym.
Wykazują imponującą wytrzymałość termiczną, co pozwala na ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
Duża swoboda w doborze kształtu i wymiaru to ich wielka zaleta w inżynierii.
Spotkasz je wszędzie tam, gdzie liczy się precyzja: w automatyce, rezonansach oraz systemach IT.
Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie zapewniają wysoką skuteczność.

Słabe strony

Warto znać też słabe strony magnesów neodymowych:

Należy uważać na wstrząsy – materiał jest kruchy i może odprysnąć. Zabezpieczenie w postaci obudowy to dobre rozwiązanie.
Standardowe magnesy tracą moc powyżej 80°C. Jeśli potrzebujesz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
Wilgoć powoduje korozję w mokrym otoczeniu. Na zewnątrz konieczne jest użycie magnesów wodoszczelnych (np. w gumie).
Magnesy ciężko się obrabia – do montażu śrubowego przeznaczone są specjalne uchwyty magnetyczne z wbudowanym gwintem.
Zachowaj ostrożność – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
Wyższa cena w porównaniu do ferrytów to ich minus, szczególnie przy dużych ilościach.

Analiza siły trzymania

Wytrzymałość na oderwanie magnesu w warunkach idealnych – od czego zależy?

Parametr siły jest wynikiem testu laboratoryjnego wykonanego w specyficznych, idealnych warunkach:

na podłożu wykonanej ze stali konstrukcyjnej, optymalnie przewodzącej strumień magnetyczny
posiadającej masywność min. 10 mm dla pełnego zamknięcia strumienia
o szlifowanej powierzchni kontaktu
przy zerowej szczelinie (bez farby)
podczas ciągnięcia w kierunku pionowym do powierzchni mocowania
w stabilnej temperaturze pokojowej

Udźwig magnesu w użyciu – kluczowe czynniki

Podczas codziennego użytkowania, rzeczywisty udźwig jest determinowana przez kilku kluczowych aspektów, wymienionych od kluczowych:

Odstęp (pomiędzy magnesem a blachą), bowiem nawet bardzo mała przerwa (np. 0,5 mm) powoduje zmniejszenie udźwigu nawet o 50% (dotyczy to także farby, rdzy czy brudu).
Sposób obciążenia – deklarowany udźwig dotyczy odrywania w pionie. Przy sile działającej równolegle, magnes wykazuje znacznie mniejszą moc (często ok. 20-30% siły nominalnej).
Grubość ścianki – im cieńsza blacha, tym słabsze trzymanie. Strumień magnetyczny przechodzi przez materiał, zamiast zamienić się w udźwig.
Skład chemiczny podłoża – stal miękka daje najlepsze rezultaty. Stale stopowe zmniejszają właściwości magnetyczne i siłę trzymania.
Gładkość podłoża – im gładsza i bardziej polerowana blacha, tym większa strefa kontaktu i silniejsze trzymanie. Chropowatość działają jak mikroszczeliny.
Temperatura pracy – spieki NdFeB posiadają ujemny współczynnik temperaturowy. W wyższych temperaturach tracą moc, a na mrozie mogą być silniejsze (do pewnej granicy).

Udźwig mierzono stosując wypolerowanej blachy o właściwej grubości (min. 20 mm), przy działaniu siły prostopadłej, natomiast przy siłach działających równolegle udźwig jest mniejszy nawet pięciokrotnie. Co więcej, nawet drobny odstęp pomiędzy powierzchnią magnesu, a blachą redukuje siłę trzymania.

Instrukcja bezpiecznej obsługi magnesów

Kruchy spiek

Mimo metalicznego wyglądu, neodym jest delikatny i nie znosi udarów. Nie uderzaj, gdyż magnes może się pokruszyć na ostre, niebezpieczne kawałki.

Zakaz zabawy

Sprzedaż wyłącznie dla dorosłych. Drobne magnesy mogą zostać aspirrowane, co prowadzi do poważnych obrażeń. Trzymaj z dala od dzieci i zwierząt.

Zagrożenie fizyczne

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Uwaga medyczna

Ostrzeżenie dla sercowców: Promieniowanie magnetyczne zakłóca elektronikę medyczną. Zachowaj co najmniej 30 cm odstępu lub poproś inną osobę pracę z magnesów.

Temperatura pracy

Nie przegrzewaj. Magnesy neodymowe są wrażliwe na temperaturę. Jeśli potrzebujesz odporności powyżej 80°C, zapytaj nas o specjalne serie wysokotemperaturowe (H, SH, UH).

Samozapłon

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Elektronika precyzyjna

Uwaga: magnesy neodymowe wytwarzają pole, które mylą systemy nawigacji. Utrzymuj odpowiednią odległość od komórki, tabletu i nawigacji.

Bezpieczny dystans

Potężne pole magnetyczne może zniszczyć zapis na kartach płatniczych, nośnikach HDD i innych pamięciach. Trzymaj dystans min. 10 cm.

Zasady obsługi

Postępuj ostrożnie. Magnesy neodymowe działają z dużej odległości i łączą się z impetem, często szybciej niż zdążysz zareagować.

Dla uczulonych

Niektóre osoby posiada nadwrażliwość na nikiel, którym pokryta jest większość magnesy neodymowe. Częste dotykanie może wywołać zaczerwienienie skóry. Zalecamy stosowanie rękawiczek ochronnych.

Zagrożenie! Dowiedz się więcej o zagrożeniach w artykule: Niebezpieczeństwo pracy z magnesem.

MP 20x8x5 / N38 - magnes neodymowy pierścieniowy

Parametry - MP 20x8x5 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza inżynierska magnesu - raport

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - wykres oddziaływania MP 20x8x5 / N38

Tabela 2: Siła równoległa obsunięcia (ściana) MP 20x8x5 / N38

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny MP 20x8x5 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy MP 20x8x5 / N38

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy MP 20x8x5 / N38

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól MP 20x8x5 / N38

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności MP 20x8x5 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - skutki zderzenia MP 20x8x5 / N38

Tabela 9: Odporność na korozję MP 20x8x5 / N38

Tabela 10: Dane elektryczne (Pc) MP 20x8x5 / N38

Tabela 11: Zastosowanie podwodne MP 20x8x5 / N38

1. Udźwig w pionie

2. Grubość podłoża

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Ekologia i recykling (GPSR)

Udźwig magnesu

Moc pola

Sprawdź inne oferty

UMC 60x9/5x15 / N38 - uchwyt magnetyczny cylindryczny

MP 60x20x5 / N38 - magnes neodymowy pierścieniowy

CM PML-6 / N45 - chwytak magnetyczny

UMT 12x20 black / N38 - uchwyt magnetyczny do tablic

Zalety i wady magnesów neodymowych Nd2Fe14B.

Korzyści

Słabe strony

Analiza siły trzymania

Wytrzymałość na oderwanie magnesu w warunkach idealnych – od czego zależy?

Udźwig magnesu w użyciu – kluczowe czynniki

Instrukcja bezpiecznej obsługi magnesów

Kruchy spiek

Zakaz zabawy

Zagrożenie fizyczne

Uwaga medyczna

Temperatura pracy

Samozapłon

Elektronika precyzyjna

Bezpieczny dystans

Zasady obsługi

Dla uczulonych

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - wykres oddziaływania
MP 20x8x5 / N38

Tabela 2: Siła równoległa obsunięcia (ściana)
MP 20x8x5 / N38

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny
MP 20x8x5 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MP 20x8x5 / N38

Tabela 5: Stabilność termiczna (stabilność) - spadek mocy
MP 20x8x5 / N38

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól
MP 20x8x5 / N38

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności
MP 20x8x5 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - skutki zderzenia
MP 20x8x5 / N38

Tabela 9: Odporność na korozję
MP 20x8x5 / N38

Tabela 10: Dane elektryczne (P_c)
MP 20x8x5 / N38

Tabela 11: Zastosowanie podwodne
MP 20x8x5 / N38

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.
