MP 20x5x27 / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Wysyłamy jutro

MP 20x5x27 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030185

GTIN/EAN: 5906301812029

5.00

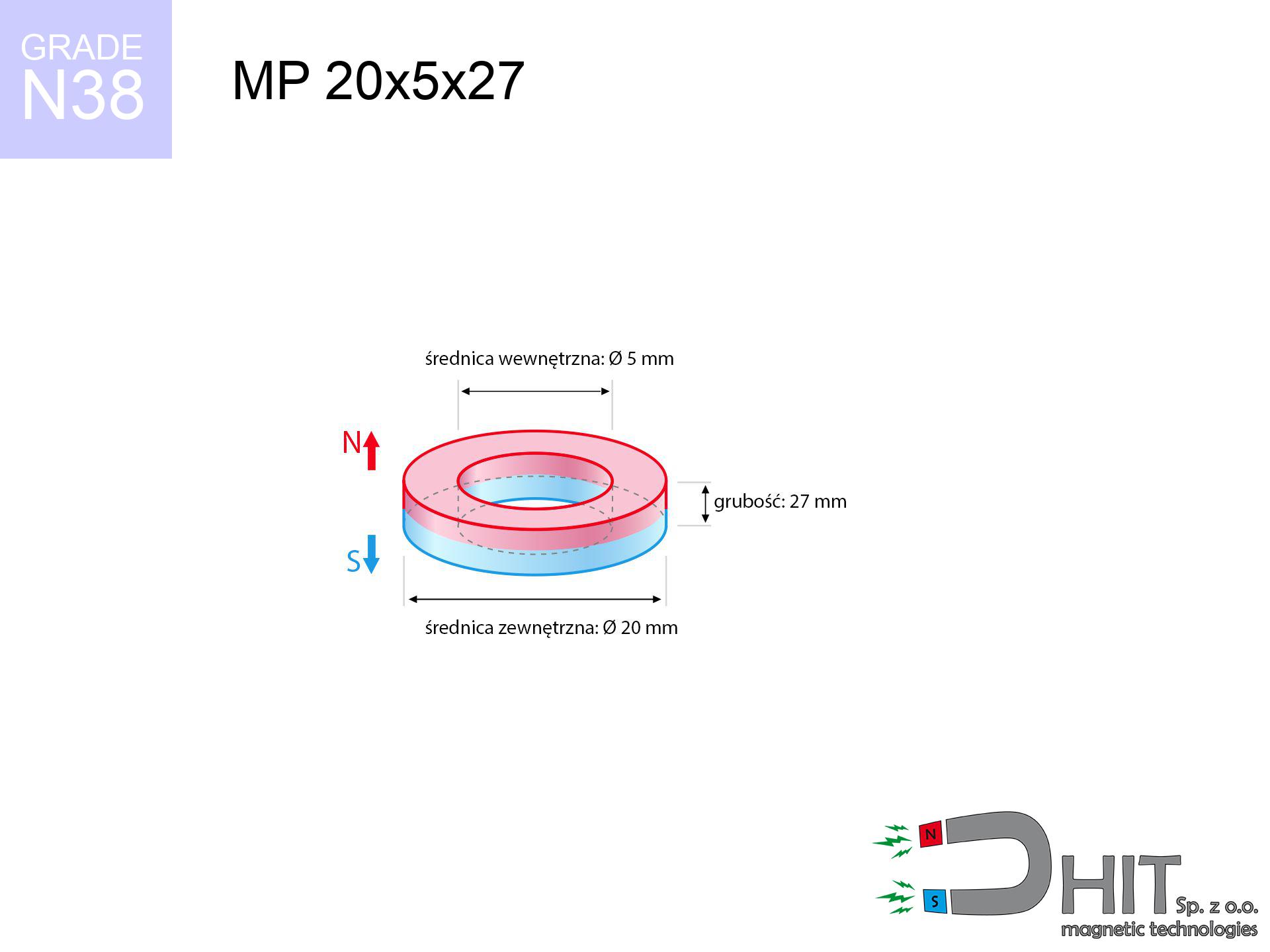

Średnica

20 mm [±0,1 mm]

Średnica wewnętrzna Ø

5 mm [±0,1 mm]

Wysokość

27 mm [±0,1 mm]

Waga

59.64 g

Kierunek magnesowania

↑ osiowy

Udźwig

10.36 kg / 101.60 N

Indukcja magnetyczna

581.04 mT / 5810 Gs

Powłoka

[NiCuNi] nikiel

sprawdź specyfikację »

33.00 ZŁ z VAT / szt. + cena za transport

26.83 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

26.83 ZŁ

33.00 ZŁ

cena od 30 szt.

25.22 ZŁ

31.02 ZŁ

cena od 100 szt.

23.61 ZŁ

29.04 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Nie wiesz co wybrać?

Zadzwoń do nas +48 888 99 98 98 ewentualnie skontaktuj się poprzez formularz zgłoszeniowy w sekcji kontakt.
Udźwig oraz wygląd magnesów neodymowych przetestujesz u nas w kalkulatorze magnetycznym.

Wysyłka tego samego dnia dla zamówień do godz. 14:00.

Szczegółowa specyfikacja MP 20x5x27 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 20x5x27 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030185
GTIN/EAN	5906301812029
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	20 mm [±0,1 mm]
Średnica wewnętrzna Ø	5 mm [±0,1 mm]
Wysokość	27 mm [±0,1 mm]
Waga	59.64 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	10.36 kg / 101.60 N
Indukcja magnetyczna ~ ?	581.04 mT / 5810 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 20x5x27 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja fizyczna magnesu neodymowego - raport

Przedstawione informacje są bezpośredni efekt symulacji matematycznej. Wyniki zostały wyliczone na algorytmach dla klasy Nd₂Fe₁₄B. Rzeczywiste osiągi mogą nieznacznie się różnić. Prosimy traktować te dane jako pomoc pomocniczą przy projektowaniu systemów.

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - charakterystyka
MP 20x5x27 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5716 Gs 571.6 mT	10.36 kg / 22.84 lbs 10360.0 g / 101.6 N	miażdżący
1 mm	5288 Gs 528.8 mT	8.87 kg / 19.55 lbs 8865.5 g / 87.0 N	średnie ryzyko
2 mm	4861 Gs 486.1 mT	7.49 kg / 16.51 lbs 7491.0 g / 73.5 N	średnie ryzyko
3 mm	4446 Gs 444.6 mT	6.27 kg / 13.82 lbs 6267.5 g / 61.5 N	średnie ryzyko
5 mm	3677 Gs 367.7 mT	4.29 kg / 9.45 lbs 4285.9 g / 42.0 N	średnie ryzyko
10 mm	2216 Gs 221.6 mT	1.56 kg / 3.43 lbs 1557.1 g / 15.3 N	niskie ryzyko
15 mm	1354 Gs 135.4 mT	0.58 kg / 1.28 lbs 580.9 g / 5.7 N	niskie ryzyko
20 mm	864 Gs 86.4 mT	0.24 kg / 0.52 lbs 236.9 g / 2.3 N	niskie ryzyko
30 mm	405 Gs 40.5 mT	0.05 kg / 0.11 lbs 52.1 g / 0.5 N	niskie ryzyko
50 mm	133 Gs 13.3 mT	0.01 kg / 0.01 lbs 5.6 g / 0.1 N	niskie ryzyko

Siła chwytu maleje drastycznie przy każdym mm dystansu. Wiedz, że każda dodatkowa warstwa izolacji (np. zanieczyszczenia, lakier, okleina) wyraźnie zmniejsza siłę przyciągania. Produkty magnetyczne trzymają najsilniej przy bezpośrednim kontakcie; odległość niweluje siłę. Zauważ, jak szybko spadają parametry, gdy magnes nie dotyka płasko do powierzchni stali. Projektując montaż, zrezygnuj ze zbędnych dystansów.

Tabela 2: Równoległa siła ześlizgu (pion)
MP 20x5x27 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	2.07 kg / 4.57 lbs 2072.0 g / 20.3 N
1 mm	Stal (~0.2)	1.77 kg / 3.91 lbs 1774.0 g / 17.4 N
2 mm	Stal (~0.2)	1.50 kg / 3.30 lbs 1498.0 g / 14.7 N
3 mm	Stal (~0.2)	1.25 kg / 2.76 lbs 1254.0 g / 12.3 N
5 mm	Stal (~0.2)	0.86 kg / 1.89 lbs 858.0 g / 8.4 N
10 mm	Stal (~0.2)	0.31 kg / 0.69 lbs 312.0 g / 3.1 N
15 mm	Stal (~0.2)	0.12 kg / 0.26 lbs 116.0 g / 1.1 N
20 mm	Stal (~0.2)	0.05 kg / 0.11 lbs 48.0 g / 0.5 N
30 mm	Stal (~0.2)	0.01 kg / 0.02 lbs 10.0 g / 0.1 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N

Sekcja ta przedstawia szacunkową zdolność udźwigu, konieczną do wywołania obsunięcia magnesu w dół po wertykalnej płycie stalowej (przy założeniu typowego współczynnika tarcia). Wynik ten jest zmienny w funkcji wielkości szczeliny powietrznej.

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MP 20x5x27 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	3.11 kg / 6.85 lbs 3108.0 g / 30.5 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	2.07 kg / 4.57 lbs 2072.0 g / 20.3 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	1.04 kg / 2.28 lbs 1036.0 g / 10.2 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	5.18 kg / 11.42 lbs 5180.0 g / 50.8 N

Umieszczając uchwyt na pionowej płaszczyźnie (np. lodówce), będzie on trzymał zaledwie około 20%-30% nominalnej siły przyciągania. Siła ciążenia oraz słaby stopień przyczepności sprawiają, że uchwyty łatwiej zsuwają się v dół, niż odpadają. Chcesz stworzyć mocowanie pionowe? Weź pod uwagę, że siła ścinająca jest znacznie mniejsza od maksymalnego udźwigu statycznego. Na gładkiej stali magnes zsunie się w dół pod wyraźnie lżejszym obciążeniem. Zastosowanie podkładki gumowej może znacznie poprawić wynik.

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MP 20x5x27 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	0.52 kg / 1.14 lbs 518.0 g / 5.1 N
1 mm	13%	1.30 kg / 2.85 lbs 1295.0 g / 12.7 N
2 mm	25%	2.59 kg / 5.71 lbs 2590.0 g / 25.4 N
3 mm	38%	3.89 kg / 8.56 lbs 3885.0 g / 38.1 N
5 mm	63%	6.48 kg / 14.27 lbs 6475.0 g / 63.5 N
10 mm	100%	10.36 kg / 22.84 lbs 10360.0 g / 101.6 N
11 mm	100%	10.36 kg / 22.84 lbs 10360.0 g / 101.6 N
12 mm	100%	10.36 kg / 22.84 lbs 10360.0 g / 101.6 N

Cienka płyta metalowa nie jest w stanie absorbować całego pola magnetycznego, co trwoni moc uchwytu. Jeżeli zamocujesz silny magnes do słabej blaszki, magnetyzm przeniknie na wylot i trzymanie będzie mniejsze. Aby uzyskać 100% potencjału tego magnesu, potrzebujesz odpowiednio grubego kawałka stali. Efekt nasycenia sprawia, że na delikatnych ściankach (np. obudowie AGD) magnes wykazuje mniejszy udźwig. Dobierz przekroju blachy na podstawie tych parametrów.

Tabela 5: Stabilność termiczna (stabilność) - próg odporności
MP 20x5x27 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	10.36 kg / 22.84 lbs 10360.0 g / 101.6 N	OK
40 °C	-2.2%	10.13 kg / 22.34 lbs 10132.1 g / 99.4 N	OK
60 °C	-4.4%	9.90 kg / 21.83 lbs 9904.2 g / 97.2 N	OK
80 °C	-6.6%	9.68 kg / 21.33 lbs 9676.2 g / 94.9 N
100 °C	-28.8%	7.38 kg / 16.26 lbs 7376.3 g / 72.4 N

Zwykłe produkty NdFeB tracą siłę po przekroczeniu temperatury maksymalnej. Chroń przed ciepłem – wysoka temperatura może trwale uszkodzić ten produkt. Wraz z podnoszeniem się ciepła nośność neodymu chwilowo obniża się. Nie używaj tego magnesu blisko grzejników przekraczających jego zakres roboczy. Przekroczenie progu krytycznego doprowadzi do zniszczenia magnetyzmu.

*Istotna uwaga: Odporność na temperaturę zależy nie tylko od materiału, jak i od kształtu magnesu. Cienkie magnesy (o niskim współczynniku permeancji) są narażone na utratę mocy w niższych temperaturach niż magnesy długie. Status ostrzegawczy w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie
MP 20x5x27 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	44.24 kg / 97.54 lbs 6 064 Gs	6.64 kg / 14.63 lbs 6636 g / 65.1 N	N/A
1 mm	41.02 kg / 90.43 lbs 11 008 Gs	6.15 kg / 13.56 lbs 6153 g / 60.4 N	36.92 kg / 81.39 lbs ~0 Gs
2 mm	37.86 kg / 83.47 lbs 10 576 Gs	5.68 kg / 12.52 lbs 5679 g / 55.7 N	34.07 kg / 75.12 lbs ~0 Gs
3 mm	34.85 kg / 76.83 lbs 10 146 Gs	5.23 kg / 11.52 lbs 5227 g / 51.3 N	31.36 kg / 69.14 lbs ~0 Gs
5 mm	29.30 kg / 64.58 lbs 9 303 Gs	4.39 kg / 9.69 lbs 4394 g / 43.1 N	26.37 kg / 58.13 lbs ~0 Gs
10 mm	18.30 kg / 40.35 lbs 7 353 Gs	2.75 kg / 6.05 lbs 2745 g / 26.9 N	16.47 kg / 36.32 lbs ~0 Gs
20 mm	6.65 kg / 14.66 lbs 4 432 Gs	1.00 kg / 2.20 lbs 997 g / 9.8 N	5.98 kg / 13.19 lbs ~0 Gs
50 mm	0.45 kg / 1.00 lbs 1 159 Gs	0.07 kg / 0.15 lbs 68 g / 0.7 N	0.41 kg / 0.90 lbs ~0 Gs
60 mm	0.22 kg / 0.49 lbs 811 Gs	0.03 kg / 0.07 lbs 33 g / 0.3 N	0.20 kg / 0.44 lbs ~0 Gs
70 mm	0.12 kg / 0.26 lbs 589 Gs	0.02 kg / 0.04 lbs 18 g / 0.2 N	0.11 kg / 0.23 lbs ~0 Gs
80 mm	0.07 kg / 0.14 lbs 440 Gs	0.01 kg / 0.02 lbs 10 g / 0.1 N	0.06 kg / 0.13 lbs ~0 Gs
90 mm	0.04 kg / 0.09 lbs 338 Gs	0.01 kg / 0.01 lbs 6 g / 0.1 N	0.03 kg / 0.08 lbs ~0 Gs
100 mm	0.02 kg / 0.05 lbs 265 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.02 kg / 0.05 lbs ~0 Gs

Dwa magnesy oddziałują na siebie z szerszego promienia niż neodym i metal. Połączenie dwóch magnesów generuje silniejsze pole i szerszy promień pracy. Chcesz zbudować silny uchwyt? Wykorzystaj dwa neodymy zamiast neodymu i blaszki. Zachowaj ostrożność, że przy przyciąganiu dwóch neodymów siła uderzenia jest ogromna. Siła odpychania jest troszkę słabsza niż siła złączenia, ale wciąż znacząca.
*Wartość indukcji magnetycznej przy konfiguracji odpychania spada do ~0 Gs w geometrycznym środku szczeliny pomiędzy magnesami (całkowite wygaszenie wektorów pola).
Ważne: Pomiary dotyczą siły ścinającej dwóch jednakowych magnesów (tarcie ~0.15 dla powłoki Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MP 20x5x27 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	18.0 cm
Implant słuchowy	10 Gs (1.0 mT)	14.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	11.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	8.5 cm
Pilot do auta	50 Gs (5.0 mT)	7.5 cm
Karta płatnicza	400 Gs (40.0 mT)	3.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.5 cm

Ekstremalne pole neodymu to poważne zagrożenie dla sprzętu IT oraz rozruszników serca. Produkty NdFeB wytwarzają pole, które zakłóca pracę sprzętów cyfrowych. Pamiętaj: niewidzialne pole magnetyczne oddziałuje przez materię i szkło. Zwiększoną czujność muszą zachować osoby z implantami słuchowymi oraz dozownikami leków. Wpływ odczują również: czasomierze automatyczne, kluczyki samochodowe, głośniki i ekrany. Nie kładź magnesu przy kartach, dyskach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia
MP 20x5x27 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	14.49 km/h (4.02 m/s)	0.48 J
30 mm	23.09 km/h (6.42 m/s)	1.23 J
50 mm	29.73 km/h (8.26 m/s)	2.03 J
100 mm	42.03 km/h (11.68 m/s)	4.07 J

Produkty NdFeB są delikatne – zderzenie ze stalą może skutkować rozbiciem. Kontroluj moment przyciągania – neodym pozostawiony swobodnie pędzi z ogromną siłą. Siła kinetyczna może wywołać odłamki powłoki lub uszkodzenia palców. Zawsze przytrzymuj magnes przy zbliżaniu do metalu, aby nie uderzył gwałtownie w powierzchnię stali. Zderzenie z dużą prędkością niemal gwarantuje destrukcję neodymu. Używaj gogli BHP podczas manipulacji z silnymi okazami.

Tabela 9: Specyfikacja ochrony powierzchni
MP 20x5x27 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Dla zastosowań zewnętrznych wymagana jest powłoka epoksydowa; standardowy nikiel jest przeznaczony do wnętrz. Odporność na wilgoć jest kluczowa przy montażu w łazienkach czy na zewnątrz.

Tabela 10: Dane konstrukcyjne (Flux)
MP 20x5x27 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	14 314 Mx	143.1 µWb
Współczynnik P_c	1.16	Wysoki (Stabilny)

Wartość strumienia (Flux) przepływającego przez biegun magnesu. Dane kluczowe przy budowie generatorów i silników. Wartość P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Hydrostatyka i wyporność
MP 20x5x27 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	10.36 kg	Standard
Woda (dno rzeki)	11.86 kg (+1.50 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Siła zsuwająca

*Uwaga: Na powierzchni pionowej magnes utrzyma tylko ułamek siły prostopadłej.

2. Wpływ grubości blachy

*Cienka blacha (np. obudowa PC 0.5mm) drastycznie ogranicza udźwig magnesu.

3. Stabilność termiczna

*Dla standardowych magnesów maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 1.16

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Zrównoważony rozwój

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030185-2026

Szybki konwerter jednostek

Udźwig magnesu

Siła (N)

Siła w lbs

Indukcja magnetyczna

Tesla (T)

Wpisz liczbę w dowolne pole, a inne wartości przeliczą się w mgnieniu oka.

Inne produkty

Produkt dostępny Wysyłamy jutro

MPL 40x20x10 / N38 - magnes neodymowy płytkowy

31.00 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MPL 20x10x2 / N38 - magnes neodymowy płytkowy

1.538 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

XT-6 magnetyzery do silników - BENZYNA i LPG + olej - magnetyzer XT-6

98.99 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

MP 40x22x10 / N38 - magnes neodymowy pierścieniowy

40.59 ZŁ brutto / szt.

Idealnie nadaje się do miejsc, gdzie wymagane jest solidne przytwierdzenie magnesu do podłoża bez ryzyka jego oderwania. Montaż jest czysty i odwracalny, w przeciwieństwie do klejenia. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

To kluczowa kwestia przy pracy z modelem MP 20x5x27 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są bardzo kruche i nieelastyczne. Podczas dokręcania śruby należy zachować ostrożność. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ nadmierna siła spowoduje pęknięcie pierścienia. Dobrym pomysłem jest zastosowanie elastycznej podkładki pod łbem śruby, która zamortyzuje naprężenia. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Magnesy te są pokryte standardową powłoką Ni-Cu-Ni, która chroni je w warunkach pokojowych, ale nie jest wystarczająca na deszcz. W miejscu otworu montażowego powłoka jest cieńsza i może ulec uszkodzeniu przy dokręcaniu śruby, co stanie się ogniskiem korozji. Jeśli musisz użyć go na zewnątrz, pomaluj go farbą antykorozyjną po zamontowaniu.

Do tego modelu pasuje wkręt lub śruba o średnicy gwintu mniejszej niż 5 mm. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (20 mm), aby nie wystawał poza obrys.

Model ten charakteryzuje się wymiarami Ø20x27 mm oraz wagą 59.64 g. Siła przyciągania tego modelu to imponujące 10.36 kg, co w przeliczeniu na niutony daje wartość 101.60 N. Produkt posiada powłokę [NiCuNi] i jest wykonany z materiału NdFeB. Wymiar otworu wewnętrznego: 5 mm.

Magnesy te są magnesowane osiowo (wzdłuż grubości), co oznacza, że jeden płaski bok jest biegunem N, a drugi S. W przypadku łączenia dwóch pierścieni, upewnij się, że jeden jest obrócony odpowiednią stroną. Nie oferujemy parowanych zestawów z oznaczonymi biegunami w tej kategorii, ale łatwo je dopasować ręcznie.

Zalety oraz wady magnesów neodymowych Nd₂Fe₁₄B.

Zalety

Poza niezwykłą mocą, nasze magnesy wnoszą szereg innych zalet::

Zachowują swoje właściwości przez lata – zakłada się, że po dekadzie tracą na sile o symboliczny 1%.
Są niewrażliwe na zewnętrzne zakłócenia, co czyni je odpornymi na rozmagnesowanie w wymagającym środowisku.
Dzięki warstwie ochronnej (NiCuNi, Au, srebro) mają estetyczny, błyszczący wygląd.
Cechują się bardzo wysoką gęstością pola na powierzchni, co zapewnia silne chwytanie nawet małych elementów.
Posiadają imponującą wytrzymałość termiczną, co pozwala na ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
Możliwość uzyskania złożonych kształtów sprawia, że są doskonałe do nietypowych zastosowań.
Pełnią kluczową rolę w rozwoju technologii, będąc sercem silników, dysków i urządzeń ratujących życie.
Mały rozmiar, wielka moc – przy niewielkich gabarytach oferują ogromną siłę, co jest kluczowe przy budowie małych urządzeń.

Słabe strony

Mimo zalet, posiadają też wady:

Należy uważać na wstrząsy – materiał jest kruchy i grozi pęknięciem. Zabezpieczenie w postaci obudowy to dobre rozwiązanie.
Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych sugerujemy wyłącznie magnesy zabezpieczone antykorozyjnie (plastik/guma).
Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
Dbaj o bezpieczeństwo – połknięcie magnesów przez dziecko to stan krytyczny. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
Wysoki koszt zakupu w porównaniu do ferrytów to ich minus, szczególnie przy zakupach hurtowych.

Charakterystyka udźwigu

Maksymalna siła przyciągania magnesu – co ma na to wpływ?

Informacja o udźwigu to rezultat pomiaru dla najkorzystniejszych warunków, obejmującej:

przy zastosowaniu blachy ze specjalnej stali pomiarowej, gwarantującej pełne nasycenie magnetyczne
posiadającej masywność co najmniej 10 mm dla pełnego zamknięcia strumienia
charakteryzującej się równą strukturą
przy zerowej szczelinie (brak farby)
dla siły działającej pod kątem prostym (w osi magnesu)
przy temperaturze otoczenia ok. 20 stopni Celsjusza

Wpływ czynników na nośność magnesu w praktyce

Na efektywny udźwig mają wpływ konkretne warunki, m.in. (od priorytetowych):

Przerwa między powierzchniami – nawet ułamek milimetra dystansu (spowodowany np. okleiną lub brudem) zmniejsza efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
Kąt odrywania – pamiętaj, że magnes ma największą siłę prostopadle. Przy działaniu sił bocznych, siła trzymania spada znacząco, często do poziomu 20-30% wartości nominalnej.
Grubość ścianki – im cieńsza blacha, tym słabsze trzymanie. Strumień magnetyczny przechodzi przez materiał, zamiast generować siłę.
Rodzaj stali – stal niskowęglowa daje najlepsze rezultaty. Stale stopowe zmniejszają właściwości magnetyczne i udźwig.
Jakość powierzchni – im równiejsza blacha, tym lepsze przyleganie i silniejsze trzymanie. Chropowatość działają jak mikroszczeliny.
Temperatura – wzrost temperatury skutkuje osłabieniem siły. Warto sprawdzić maksymalną temperaturę pracy dla danego modelu.

Siłę trzymania sprawdzano na gładkiej blasze o grubości 20 mm, kiedy działała siła prostopadła, z kolei przy próbie przesunięcia magnesu nośność jest mniejsza nawet 5 razy. Ponadto, nawet niewielka szczelina pomiędzy powierzchnią magnesu, a blachą obniża siłę trzymania.

Ostrzeżenia

Podatność na pękanie

Mimo metalicznego wyglądu, neodym jest delikatny i nie znosi udarów. Nie rzucaj, gdyż magnes może się pokruszyć na ostre, niebezpieczne kawałki.

Pył jest łatwopalny

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Kompas i GPS

Silne pole magnetyczne destabilizuje funkcjonowanie magnetometrów w smartfonach i nawigacjach GPS. Zachowaj odstęp magnesów do smartfona, aby nie uszkodzić czujników.

Zagrożenie fizyczne

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Utrata mocy w cieple

Unikaj gorąca. Magnesy neodymowe są wrażliwe na temperaturę. Jeśli wymagasz odporności powyżej 80°C, zapytaj nas o magnesy odporne na ciepło (H, SH, UH).

Zagrożenie życia

Osoby z kardiowerterem muszą utrzymać bezwzględny dystans od magnesów. Pole magnetyczne może zatrzymać pracę implantu.

Bezpieczna praca

Używaj magnesy świadomie. Ich ogromna siła może zaskoczyć nawet doświadczonych użytkowników. Planuj ruchy i nie lekceważ ich siły.

Uwaga: zadławienie

Artykuł tylko dla osób pełnoletnich. Małe elementy mogą zostać połknięte, co prowadzi do poważnych obrażeń. Trzymaj z dala od niepowołanych osób.

Zagrożenie dla elektroniki

Nie przykładaj magnesów do portfela, komputera czy ekranu. Pole magnetyczne może zniszczyć te urządzenia oraz skasować dane z kart.

Alergia na nikiel

Informacja alergiczna: warstwa ochronna Ni-Cu-Ni ma w składzie nikiel. W przypadku pojawienia się świądu lub podrażnienia, należy bezzwłocznie przerwać pracę z magnesami i zabezpieczyć dłonie.

Bezpieczeństwo! Szczegółowe omówienie o zagrożeniach w artykule: Niebezpieczne magnesy.

MP 20x5x27 / N38 - magnes neodymowy pierścieniowy

Szczegółowa specyfikacja MP 20x5x27 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja fizyczna magnesu neodymowego - raport

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - charakterystyka MP 20x5x27 / N38

Tabela 2: Równoległa siła ześlizgu (pion) MP 20x5x27 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu MP 20x5x27 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy MP 20x5x27 / N38

Tabela 5: Stabilność termiczna (stabilność) - próg odporności MP 20x5x27 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie MP 20x5x27 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia MP 20x5x27 / N38

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia MP 20x5x27 / N38

Tabela 9: Specyfikacja ochrony powierzchni MP 20x5x27 / N38

Tabela 10: Dane konstrukcyjne (Flux) MP 20x5x27 / N38

Tabela 11: Hydrostatyka i wyporność MP 20x5x27 / N38

1. Siła zsuwająca

2. Wpływ grubości blachy

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Zrównoważony rozwój

Udźwig magnesu

Indukcja magnetyczna

Inne produkty

MPL 40x20x10 / N38 - magnes neodymowy płytkowy

MPL 20x10x2 / N38 - magnes neodymowy płytkowy

XT-6 magnetyzery do silników - BENZYNA i LPG + olej - magnetyzer XT-6

MP 40x22x10 / N38 - magnes neodymowy pierścieniowy

Zalety oraz wady magnesów neodymowych Nd2Fe14B.

Zalety

Słabe strony

Charakterystyka udźwigu

Maksymalna siła przyciągania magnesu – co ma na to wpływ?

Wpływ czynników na nośność magnesu w praktyce

Ostrzeżenia

Podatność na pękanie

Pył jest łatwopalny

Kompas i GPS

Zagrożenie fizyczne

Utrata mocy w cieple

Zagrożenie życia

Bezpieczna praca

Uwaga: zadławienie

Zagrożenie dla elektroniki

Alergia na nikiel

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - charakterystyka
MP 20x5x27 / N38

Tabela 2: Równoległa siła ześlizgu (pion)
MP 20x5x27 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MP 20x5x27 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MP 20x5x27 / N38

Tabela 5: Stabilność termiczna (stabilność) - próg odporności
MP 20x5x27 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - siły w układzie
MP 20x5x27 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MP 20x5x27 / N38

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia
MP 20x5x27 / N38

Tabela 9: Specyfikacja ochrony powierzchni
MP 20x5x27 / N38

Tabela 10: Dane konstrukcyjne (Flux)
MP 20x5x27 / N38

Tabela 11: Hydrostatyka i wyporność
MP 20x5x27 / N38

Zalety oraz wady magnesów neodymowych Nd₂Fe₁₄B.
