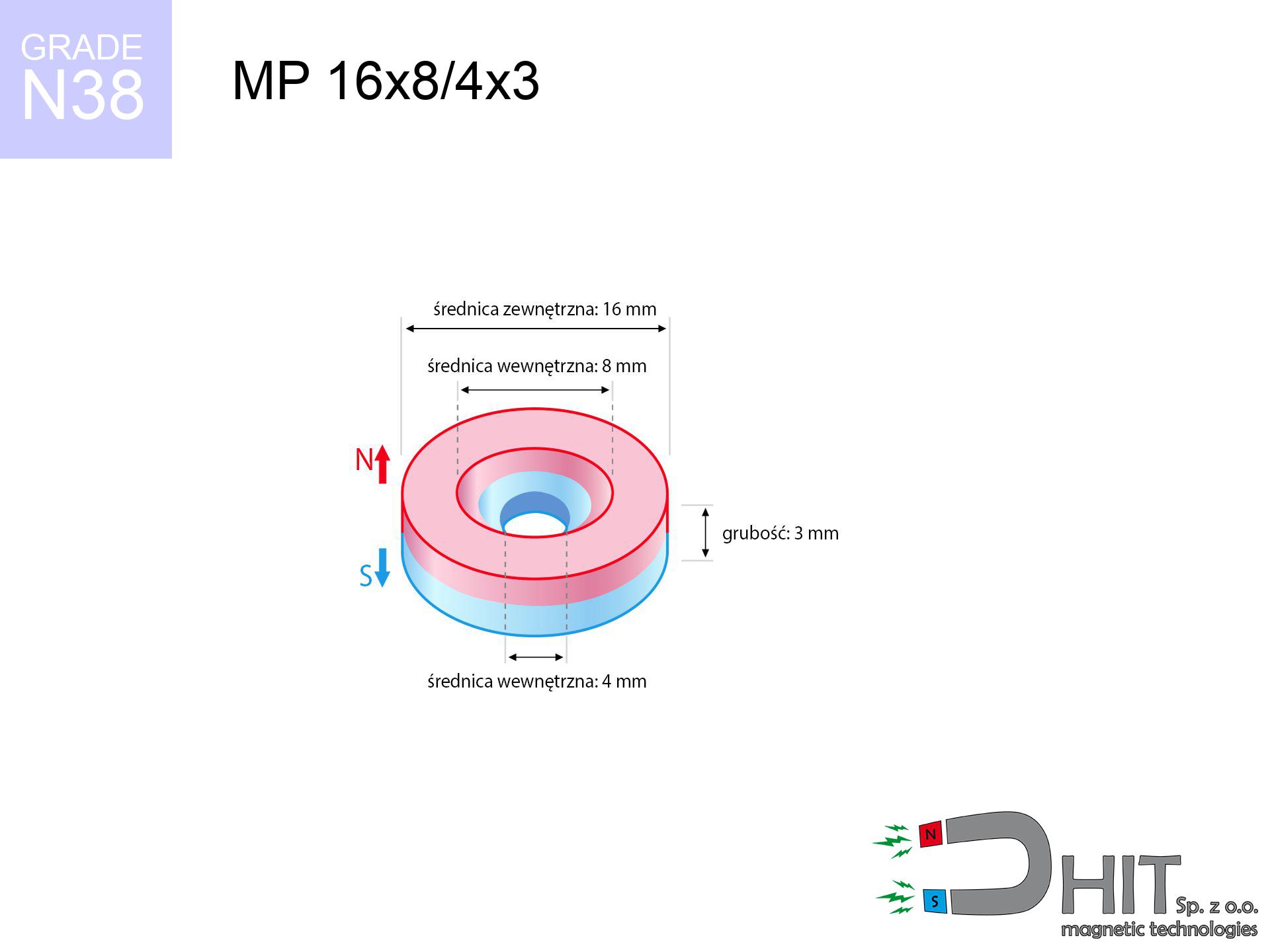

MP 16x8/4x3 / N38 - magnes neodymowy pierścieniowy
magnes neodymowy pierścieniowy
Numer katalogowy 030396
GTIN: 5906301812333
Średnica
16 mm [±0,1 mm]
Średnica wewnętrzna Ø
8/4 mm [±0,1 mm]
Wysokość
3 mm [±0,1 mm]
Waga
4.24 g
Kierunek magnesowania
↑ osiowy
Udźwig
2.78 kg / 27.29 N
Indukcja magnetyczna
217.61 mT / 2176 Gs
Powłoka
[NiCuNi] nikiel
2.50 ZŁ z VAT / szt. + cena za transport
2.03 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?Nie jesteś pewien wyboru?
Skontaktuj się z nami telefonicznie
+48 22 499 98 98
albo skontaktuj się poprzez
nasz formularz online
przez naszą stronę.
Moc i budowę magnesów neodymowych sprawdzisz w naszym
kalkulatorze siły.
Realizacja tego samego dnia przy zamówieniu do 14:00.
MP 16x8/4x3 / N38 - magnes neodymowy pierścieniowy
Specyfikacja / charakterystyka MP 16x8/4x3 / N38 - magnes neodymowy pierścieniowy
| właściwości | wartości |
|---|---|
| Nr kat. | 030396 |
| GTIN | 5906301812333 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Średnica | 16 mm [±0,1 mm] |
| Średnica wewnętrzna Ø | 8/4 mm [±0,1 mm] |
| Wysokość | 3 mm [±0,1 mm] |
| Waga | 4.24 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 2.78 kg / 27.29 N |
| Indukcja magnetyczna ~ ? | 217.61 mT / 2176 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [Min. - Max.] ? | 12.2-12.6 | kGs |
| remanencja Br [Min. - Max.] ? | 1220-1260 | T |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [Min. - Max.] ? | 36-38 | BH max MGOe |
| gęstość energii [Min. - Max.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Curie Temperatura TC | 312 - 380 | °C |
| Curie Temperatura TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅Cm |
| Siła wyginania | 250 | Mpa |
| Wytrzymałość na ściskanie | 1000~1100 | Mpa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 106 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Modelowanie inżynierska magnesu neodymowego - dane
Przedstawione informacje są bezpośredni efekt symulacji fizycznej. Wyniki oparte są na modelach dla materiału NdFeB. Realne osiągi mogą różnić się od wartości teoretycznych. Prosimy traktować te wyliczenia jako pomoc pomocniczą przy projektowaniu systemów.
MP 16x8/4x3 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg) | Status ryzyka |
|---|---|---|---|
| 0 mm |
1882 Gs
188.2 mT
|
2.78 kg / 2780.0 g
27.3 N
|
uwaga |
| 1 mm |
1746 Gs
174.6 mT
|
2.39 kg / 2392.4 g
23.5 N
|
uwaga |
| 2 mm |
1561 Gs
156.1 mT
|
1.91 kg / 1913.9 g
18.8 N
|
bezpieczny |
| 3 mm |
1357 Gs
135.7 mT
|
1.45 kg / 1445.8 g
14.2 N
|
bezpieczny |
| 5 mm |
969 Gs
96.9 mT
|
0.74 kg / 737.7 g
7.2 N
|
bezpieczny |
| 10 mm |
387 Gs
38.7 mT
|
0.12 kg / 117.4 g
1.2 N
|
bezpieczny |
| 15 mm |
171 Gs
17.1 mT
|
0.02 kg / 22.9 g
0.2 N
|
bezpieczny |
| 20 mm |
87 Gs
8.7 mT
|
0.01 kg / 5.9 g
0.1 N
|
bezpieczny |
| 30 mm |
30 Gs
3.0 mT
|
0.00 kg / 0.7 g
0.0 N
|
bezpieczny |
| 50 mm |
7 Gs
0.7 mT
|
0.00 kg / 0.0 g
0.0 N
|
bezpieczny |
MP 16x8/4x3 / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg) |
|---|---|---|
| 0 mm | Stal (~0.2) |
0.56 kg / 556.0 g
5.5 N
|
| 1 mm | Stal (~0.2) |
0.48 kg / 478.0 g
4.7 N
|
| 2 mm | Stal (~0.2) |
0.38 kg / 382.0 g
3.7 N
|
| 3 mm | Stal (~0.2) |
0.29 kg / 290.0 g
2.8 N
|
| 5 mm | Stal (~0.2) |
0.15 kg / 148.0 g
1.5 N
|
| 10 mm | Stal (~0.2) |
0.02 kg / 24.0 g
0.2 N
|
| 15 mm | Stal (~0.2) |
0.00 kg / 4.0 g
0.0 N
|
| 20 mm | Stal (~0.2) |
0.00 kg / 2.0 g
0.0 N
|
| 30 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
| 50 mm | Stal (~0.2) |
0.00 kg / 0.0 g
0.0 N
|
MP 16x8/4x3 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
0.83 kg / 834.0 g
8.2 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
0.56 kg / 556.0 g
5.5 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
0.28 kg / 278.0 g
2.7 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
1.39 kg / 1390.0 g
13.6 N
|
MP 16x8/4x3 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg) |
|---|---|---|
| 0.5 mm |
|
0.28 kg / 278.0 g
2.7 N
|
| 1 mm |
|
0.70 kg / 695.0 g
6.8 N
|
| 2 mm |
|
1.39 kg / 1390.0 g
13.6 N
|
| 5 mm |
|
2.78 kg / 2780.0 g
27.3 N
|
| 10 mm |
|
2.78 kg / 2780.0 g
27.3 N
|
MP 16x8/4x3 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig | Status |
|---|---|---|---|
| 20 °C | 0.0% |
2.78 kg / 2780.0 g
27.3 N
|
OK |
| 40 °C | -2.2% |
2.72 kg / 2718.8 g
26.7 N
|
OK |
| 60 °C | -4.4% |
2.66 kg / 2657.7 g
26.1 N
|
|
| 80 °C | -6.6% |
2.60 kg / 2596.5 g
25.5 N
|
|
| 100 °C | -28.8% |
1.98 kg / 1979.4 g
19.4 N
|
MP 16x8/4x3 / N38
| Szczelina (mm) | Przyciąganie (kg) (N-S) | Odpychanie (kg) (N-N) |
|---|---|---|
| 0 mm |
3.50 kg / 3498 g
34.3 N
3 330 Gs
|
N/A |
| 1 mm |
3.28 kg / 3279 g
32.2 N
3 644 Gs
|
2.95 kg / 2951 g
28.9 N
~0 Gs
|
| 2 mm |
3.01 kg / 3010 g
29.5 N
3 492 Gs
|
2.71 kg / 2709 g
26.6 N
~0 Gs
|
| 3 mm |
2.71 kg / 2715 g
26.6 N
3 316 Gs
|
2.44 kg / 2443 g
24.0 N
~0 Gs
|
| 5 mm |
2.11 kg / 2106 g
20.7 N
2 920 Gs
|
1.90 kg / 1896 g
18.6 N
~0 Gs
|
| 10 mm |
0.93 kg / 928 g
9.1 N
1 939 Gs
|
0.84 kg / 835 g
8.2 N
~0 Gs
|
| 20 mm |
0.15 kg / 148 g
1.4 N
773 Gs
|
0.13 kg / 133 g
1.3 N
~0 Gs
|
| 50 mm |
0.00 kg / 2 g
0.0 N
98 Gs
|
0.00 kg / 0 g
0.0 N
~0 Gs
|
MP 16x8/4x3 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 6.0 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 4.5 cm |
| Zegarek mechaniczny | 20 Gs (2.0 mT) | 3.5 cm |
| Urządzenie mobilne | 40 Gs (4.0 mT) | 3.0 cm |
| Kluczyk samochodowy | 50 Gs (5.0 mT) | 2.5 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 1.0 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 1.0 cm |
MP 16x8/4x3 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
26.50 km/h
(7.36 m/s)
|
0.11 J | |
| 30 mm |
44.74 km/h
(12.43 m/s)
|
0.33 J | |
| 50 mm |
57.74 km/h
(16.04 m/s)
|
0.55 J | |
| 100 mm |
81.66 km/h
(22.68 m/s)
|
1.09 J |
MP 16x8/4x3 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
MP 16x8/4x3 / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 3 743 Mx | 37.4 µWb |
| Współczynnik Pc | 0.24 | Niski (Płaski) |
MP 16x8/4x3 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 2.78 kg | Standard |
| Woda (dno rzeki) |
3.18 kg
(+0.40 kg Zysk z wyporności)
|
+14.5% |
1. Montaż na Ścianie (Ześlizg)
*Uwaga: Na pionowej ścianie magnes utrzyma tylko ok. 20-30% tego co na suficie.
2. Wpływ Grubości Blachy
*Cienka blacha (np. obudowa PC 0.5mm) drastycznie osłabia magnes.
3. Wytrzymałość Temperaturowa
*Dla materiału N38 granica bezpieczeństwa to 80°C.
Jak rozdzielać?
Nie próbuj odrywać magnesów siłą!
Zawsze zsuwaj je na bok krawędzi stołu.
Elektronika
Trzymaj z dala od dysków HDD, kart płatniczych i telefonów.
Rozruszniki Serca
Osoby z rozrusznikiem muszą zachować dystans min. 10 cm.
Nie dla dzieci
Ryzyko połknięcia. Połknięcie dwóch magnesów grozi śmiercią.
Kruchy materiał
Magnes to ceramika! Uderzenie o inny magnes spowoduje odpryski.
Do czego użyć tego magnesu?
Sprawdzone zastosowania dla wymiaru 15x10x2 mm
Elektronika i Czujniki
Idealny jako element wyzwalający dla czujników Halla oraz kontaktronów w systemach alarmowych. Płaski kształt (2mm) pozwala na ukrycie go w wąskich szczelinach obudowy.
Modelarstwo i Druk 3D
Stosowany do tworzenia niewidocznych zamknięć w modelach drukowanych 3D. Można go wprasować w wydruk lub wkleić w kieszeń zaprojektowaną w modelu CAD.
Meble i Fronty
Używany jako "domykacz" lekkich drzwiczek szafkowych, gdzie standardowe magnesy meblowe są za grube. Wymaga wklejenia w płytkie podfrezowanie.
Sprawdź inne produkty
Wady oraz zalety neodymowych magnesów NdFeB.
Neodymy to nie tylko moc przyciągania, ale także inne istotne cechy, takie jak::
- Długowieczność to ich atut – nawet po dekady spadek mocy wynosi zaledwie ~1% (teoretycznie).
- Pozostają niewrażliwe na zewnętrzne zakłócenia, co czyni je odpornymi na rozmagnesowanie w wymagającym środowisku.
- Pokrycie materiałami takimi jak nikiel czy złoto nadaje im elegancki i gładki charakter.
- Wytwarzają niezwykle silne pole magnetyczne przy biegunach, co jest ich kluczową cechą.
- Wykazują imponującą wytrzymałość termiczną, co pozwala na ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
- Opcja produkcji skomplikowanych kształtów sprawia, że są idealne do nietypowych zastosowań.
- Pełnią kluczową rolę w rozwoju technologii, będąc sercem generatorów, dysków i sprzętu medycznego.
- Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie zapewniają silne pole.
Mimo zalet, posiadają też wady:
- Pamiętaj o ich kruchości – bez zabezpieczenia mogą pękać przy upadku na twarde podłoże.
- Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy serię [AH], działającą stabilnie aż do 230°C.
- Ryzyko korozji: bez osłony magnes ulegnie utlenieniu na deszczu. Wybierz wersje powlekane tworzywem do zastosowań zewnętrznych.
- Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Lepiej wybrać gotowe uchwyty magnetyczne (magnes w obudowie).
- Ryzyko połknięcia – drobne magnesy są niebezpieczne dla dzieci. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą utrudniać badania (np. rezonans).
- Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na ekonomię rozwiązania.
Maksymalny udźwig magnesu – co się na to składa?
Siła trzymania 2.78 kg jest rezultatem pomiaru zrealizowanego w następującej konfiguracji:
- z użyciem blachy ze stali niskowęglowej, pełniącej rolę zwora magnetyczna
- której grubość sięga przynajmniej 10 mm
- charakteryzującej się gładkością
- przy zerowej szczelinie (bez zanieczyszczeń)
- przy osiowym kierunku działania siły (kąt 90 stopni)
- w warunkach ok. 20°C
Udźwig w warunkach rzeczywistych – czynniki
Należy pamiętać, że trzymanie magnesu będzie inne w zależności od następujących czynników, zaczynając od najistotniejszych:
- Szczelina – obecność jakiejkolwiek warstwy (rdza, brud, szczelina) działa jak izolator, co obniża udźwig gwałtownie (nawet o 50% przy 0,5 mm).
- Kierunek siły – należy wiedzieć, że magnes najmocniej trzyma prostopadle. Przy działaniu sił bocznych, udźwig spada znacząco, często do poziomu 20-30% wartości maksymalnej.
- Grubość podłoża – dla pełnej efektywności, stal musi być odpowiednio gruba. Cienka blacha ogranicza siłę przyciągania (magnes „przebija” ją na wylot).
- Skład materiału – nie każda stal przyciąga się identycznie. Wysoka zawartość węgla pogarszają interakcję z magnesem.
- Faktura blachy – szlifowane elementy zapewniają maksymalny styk, co poprawia nasycenie pola. Nierówny metal zmniejszają efektywność.
- Wpływ temperatury – wysoka temperatura zmniejsza siłę przyciągania. Przekroczenie temperatury granicznej może trwale uszkodzić magnes.
* Siłę trzymania mierzy się na powierzchni blachy o grubości 20 mm, kiedy działała siła prostopadła, z kolei przy próbie przesunięcia magnesu siła trzymania jest mniejsza nawet pięć razy. Ponadto, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą zmniejsza udźwig.
Wady oraz zalety neodymowych magnesów NdFeB.
Neodymy to nie tylko moc przyciągania, ale także inne istotne cechy, takie jak::
- Długowieczność to ich atut – nawet po dekady spadek mocy wynosi zaledwie ~1% (teoretycznie).
- Pozostają niewrażliwe na zewnętrzne zakłócenia, co czyni je odpornymi na rozmagnesowanie w wymagającym środowisku.
- Pokrycie materiałami takimi jak nikiel czy złoto nadaje im elegancki i gładki charakter.
- Wytwarzają niezwykle silne pole magnetyczne przy biegunach, co jest ich kluczową cechą.
- Wykazują imponującą wytrzymałość termiczną, co pozwala na ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
- Opcja produkcji skomplikowanych kształtów sprawia, że są idealne do nietypowych zastosowań.
- Pełnią kluczową rolę w rozwoju technologii, będąc sercem generatorów, dysków i sprzętu medycznego.
- Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie zapewniają silne pole.
Mimo zalet, posiadają też wady:
- Pamiętaj o ich kruchości – bez zabezpieczenia mogą pękać przy upadku na twarde podłoże.
- Wysoka temperatura to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy serię [AH], działającą stabilnie aż do 230°C.
- Ryzyko korozji: bez osłony magnes ulegnie utlenieniu na deszczu. Wybierz wersje powlekane tworzywem do zastosowań zewnętrznych.
- Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Lepiej wybrać gotowe uchwyty magnetyczne (magnes w obudowie).
- Ryzyko połknięcia – drobne magnesy są niebezpieczne dla dzieci. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą utrudniać badania (np. rezonans).
- Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na ekonomię rozwiązania.
Maksymalny udźwig magnesu – co się na to składa?
Siła trzymania 2.78 kg jest rezultatem pomiaru zrealizowanego w następującej konfiguracji:
- z użyciem blachy ze stali niskowęglowej, pełniącej rolę zwora magnetyczna
- której grubość sięga przynajmniej 10 mm
- charakteryzującej się gładkością
- przy zerowej szczelinie (bez zanieczyszczeń)
- przy osiowym kierunku działania siły (kąt 90 stopni)
- w warunkach ok. 20°C
Udźwig w warunkach rzeczywistych – czynniki
Należy pamiętać, że trzymanie magnesu będzie inne w zależności od następujących czynników, zaczynając od najistotniejszych:
- Szczelina – obecność jakiejkolwiek warstwy (rdza, brud, szczelina) działa jak izolator, co obniża udźwig gwałtownie (nawet o 50% przy 0,5 mm).
- Kierunek siły – należy wiedzieć, że magnes najmocniej trzyma prostopadle. Przy działaniu sił bocznych, udźwig spada znacząco, często do poziomu 20-30% wartości maksymalnej.
- Grubość podłoża – dla pełnej efektywności, stal musi być odpowiednio gruba. Cienka blacha ogranicza siłę przyciągania (magnes „przebija” ją na wylot).
- Skład materiału – nie każda stal przyciąga się identycznie. Wysoka zawartość węgla pogarszają interakcję z magnesem.
- Faktura blachy – szlifowane elementy zapewniają maksymalny styk, co poprawia nasycenie pola. Nierówny metal zmniejszają efektywność.
- Wpływ temperatury – wysoka temperatura zmniejsza siłę przyciągania. Przekroczenie temperatury granicznej może trwale uszkodzić magnes.
* Siłę trzymania mierzy się na powierzchni blachy o grubości 20 mm, kiedy działała siła prostopadła, z kolei przy próbie przesunięcia magnesu siła trzymania jest mniejsza nawet pięć razy. Ponadto, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą zmniejsza udźwig.
Instrukcja bezpiecznej obsługi magnesów
Nie lekceważ mocy
Używaj magnesy odpowiedzialnie. Ich gigantyczny udźwig może zszokować nawet doświadczonych użytkowników. Planuj ruchy i respektuj ich siły.
Chronić przed dziećmi
Te produkty magnetyczne nie są przeznaczone dla dzieci. Połknięcie kilku magnesów może doprowadzić do ich zaciśnięciem jelit, co stanowi bezpośrednie zagrożenie życia i wymaga pilnej interwencji chirurgicznej.
Pył jest łatwopalny
Wiercenie i cięcie magnesów neodymowych stwarza ryzyko zapłonu. Pył neodymowy reaguje gwałtownie z tlenem i jest trudny do gaszenia.
Nośniki danych
Bezpieczeństwo sprzętu: Magnesy neodymowe mogą uszkodzić nośniki danych oraz urządzenia precyzyjne (implanty, aparaty słuchowe, zegarki mechaniczne).
Limity termiczne
Typowe magnesy neodymowe (typ N) tracą moc po osiągnięciu temperatury 80°C. Uszkodzenie jest permanentne.
Uszkodzenia czujników
Moduły GPS i smartfony są wyjątkowo wrażliwe na pole magnetyczne. Bezpośredni kontakt z silnym magnesem może zniszczyć sensory w Twoim telefonie.
Unikaj kontaktu w przypadku alergii
Badania wskazują, że powłoka niklowa (standardowe zabezpieczenie magnesów) jest silnym alergenem. Jeśli masz uczulenie, unikaj kontaktu skóry z metalem lub wybierz magnesy powlekane tworzywem.
Łamliwość magnesów
Chroń oczy. Magnesy mogą pęknąć przy niekontrolowanym uderzeniu, wyrzucając ostre odłamki w powietrze. Ochrona wzroku wymagana.
Niebezpieczeństwo przytrzaśnięcia
Chroń dłonie. Dwa duże magnesy zderzą z ogromną prędkością z siłą wielu ton, niszcząc wszystko na swojej drodze. Bądź ostrożny!
Ostrzeżenie dla sercowców
Pacjenci z stymulatorem serca muszą zachować duży odstęp od magnesów. Pole magnetyczne może rozregulować działanie urządzenia ratującego życie.
Zachowaj ostrożność!
Chcesz wiedzieć więcej? Przeczytaj nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?
