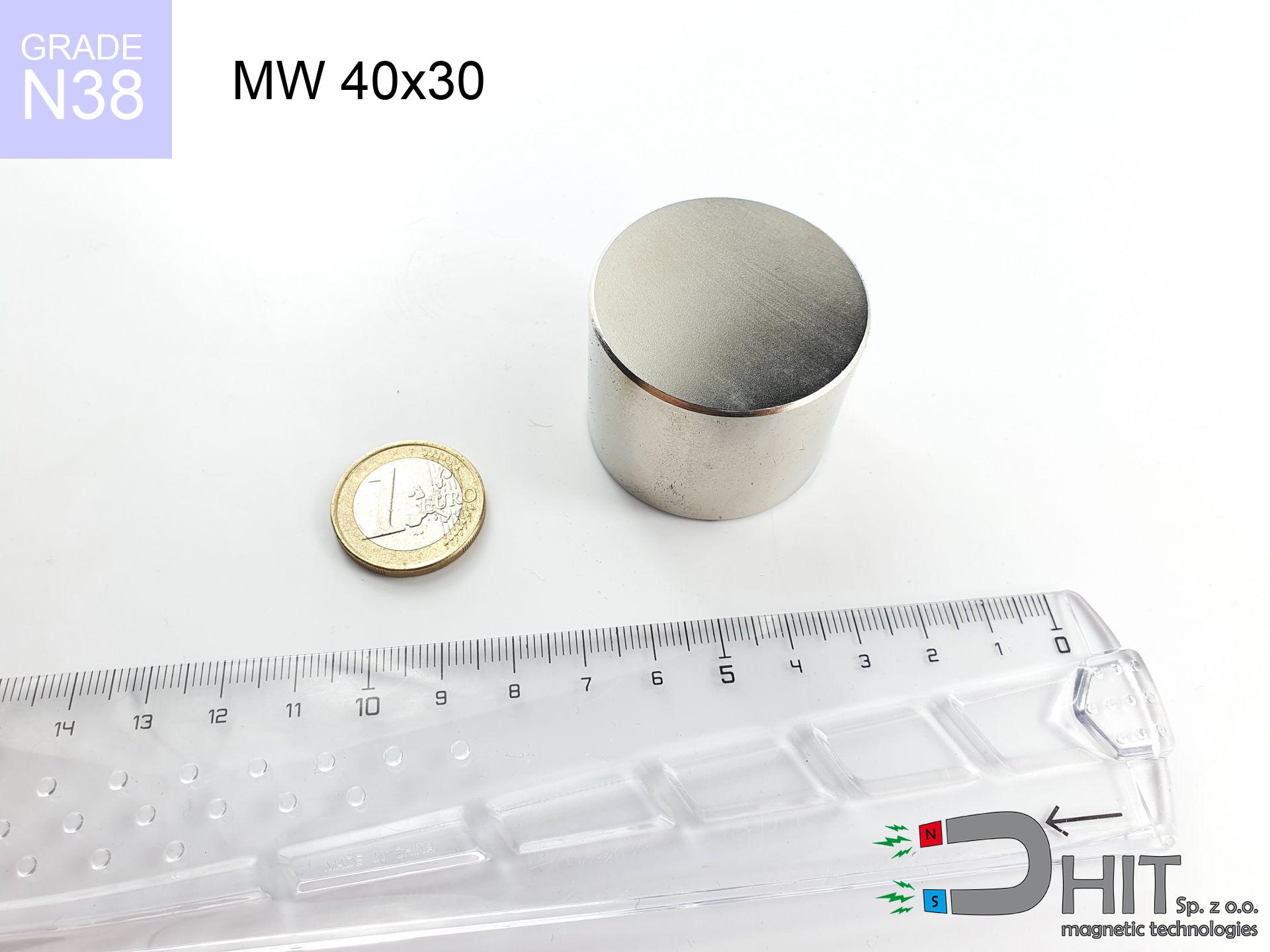

MW 40x30 / N38 - magnes neodymowy walcowy

Produkt na zamówienie Wysyłamy za 3-5 dni

MW 40x30 / N38 - magnes neodymowy walcowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy walcowy

Numer katalogowy 010068

GTIN/EAN: 5906301810674

5.00

Średnica Ø

40 mm [±0,1 mm]

Wysokość

30 mm [±0,1 mm]

Waga

282.74 g

Kierunek magnesowania

→ diametralny

Udźwig

54.73 kg / 536.88 N

Indukcja magnetyczna

515.71 mT / 5157 Gs

Powłoka

[NiCuNi] nikiel

sprawdź dane techniczne »

104.80 ZŁ z VAT / szt. + cena za transport

85.20 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

85.20 ZŁ

104.80 ZŁ

cena od 10 szt.

80.09 ZŁ

98.51 ZŁ

cena od 30 szt.

74.98 ZŁ

92.22 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Masz trudności w wyborze?

Zadzwoń do nas +48 22 499 98 98 alternatywnie daj znać korzystając z formularz zgłoszeniowy na stronie kontakt.
Moc i kształt magnesu neodymowego zobaczysz dzięki naszemu modułowym kalkulatorze.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Parametry techniczne - MW 40x30 / N38 - magnes neodymowy walcowy

Specyfikacja / charakterystyka - MW 40x30 / N38 - magnes neodymowy walcowy

właściwości

właściwości	wartości
Nr kat.	010068
GTIN/EAN	5906301810674
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica Ø	40 mm [±0,1 mm]
Wysokość	30 mm [±0,1 mm]
Waga	282.74 g
Kierunek magnesowania	→ diametralny
Udźwig ~ ?	54.73 kg / 536.88 N
Indukcja magnetyczna ~ ?	515.71 mT / 5157 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MW 40x30 / N38 - magnes neodymowy walcowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza inżynierska magnesu - dane

Niniejsze wartości stanowią bezpośredni efekt symulacji matematycznej. Wyniki zostały wyliczone na algorytmach dla klasy Nd₂Fe₁₄B. Rzeczywiste warunki mogą nieznacznie się różnić. Prosimy traktować te dane jako wstępny drogowskaz przy projektowaniu systemów.

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - charakterystyka
MW 40x30 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5156 Gs 515.6 mT	54.73 kg / 120.66 lbs 54730.0 g / 536.9 N	niebezpieczny!
1 mm	4900 Gs 490.0 mT	49.43 kg / 108.98 lbs 49432.0 g / 484.9 N	niebezpieczny!
2 mm	4641 Gs 464.1 mT	44.33 kg / 97.74 lbs 44334.0 g / 434.9 N	niebezpieczny!
3 mm	4383 Gs 438.3 mT	39.54 kg / 87.17 lbs 39538.7 g / 387.9 N	niebezpieczny!
5 mm	3879 Gs 387.9 mT	30.98 kg / 68.30 lbs 30981.5 g / 303.9 N	niebezpieczny!
10 mm	2773 Gs 277.3 mT	15.83 kg / 34.89 lbs 15826.7 g / 155.3 N	niebezpieczny!
15 mm	1946 Gs 194.6 mT	7.79 kg / 17.18 lbs 7792.9 g / 76.4 N	mocny
20 mm	1372 Gs 137.2 mT	3.88 kg / 8.55 lbs 3877.9 g / 38.0 N	mocny
30 mm	723 Gs 72.3 mT	1.08 kg / 2.37 lbs 1076.5 g / 10.6 N	słaby uchwyt
50 mm	258 Gs 25.8 mT	0.14 kg / 0.30 lbs 137.4 g / 1.3 N	słaby uchwyt

Moc przyciągania maleje drastycznie przy każdym mm dystansu. Miej na uwadze, że nawet najmniejsza szczelina (np. brud, farba, okleina) znacząco zmniejsza siłę przyciągania. Produkty magnetyczne trzymają najsilniej przy bezpośrednim kontakcie; dystans osłabia siłę. Zauważ, jak błyskawicznie spadają parametry, gdy magnes nie przylega szczelnie do powierzchni stali. Planując montaż, unikaj zbędnych dystansów.

Tabela 2: Równoległa siła zsuwania (ściana)
MW 40x30 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	10.95 kg / 24.13 lbs 10946.0 g / 107.4 N
1 mm	Stal (~0.2)	9.89 kg / 21.79 lbs 9886.0 g / 97.0 N
2 mm	Stal (~0.2)	8.87 kg / 19.55 lbs 8866.0 g / 87.0 N
3 mm	Stal (~0.2)	7.91 kg / 17.43 lbs 7908.0 g / 77.6 N
5 mm	Stal (~0.2)	6.20 kg / 13.66 lbs 6196.0 g / 60.8 N
10 mm	Stal (~0.2)	3.17 kg / 6.98 lbs 3166.0 g / 31.1 N
15 mm	Stal (~0.2)	1.56 kg / 3.43 lbs 1558.0 g / 15.3 N
20 mm	Stal (~0.2)	0.78 kg / 1.71 lbs 776.0 g / 7.6 N
30 mm	Stal (~0.2)	0.22 kg / 0.48 lbs 216.0 g / 2.1 N
50 mm	Stal (~0.2)	0.03 kg / 0.06 lbs 28.0 g / 0.3 N

Poniższa tabela przedstawia przybliżoną siłę, wymaganą do spowodowania zsunięcia się magnesu ku dołowi po pionowej powierzchni metalowej (przy założeniu typowego tarcia statycznego). Parametr ten jest zależny w relacji do oddalenia od metalu.

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MW 40x30 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	16.42 kg / 36.20 lbs 16419.0 g / 161.1 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	10.95 kg / 24.13 lbs 10946.0 g / 107.4 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	5.47 kg / 12.07 lbs 5473.0 g / 53.7 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	27.37 kg / 60.33 lbs 27365.0 g / 268.5 N

Umieszczając magnes na wertykalnej płaszczyźnie (np. tablicy), będzie on trzymał zaledwie ok. 20%-30% swojej nominalnej mocy. Siła ciążenia oraz słaby stopień przyczepności powodują, że produkty szybciej przemieszczają się v dół, niż odpadają. Chcesz stworzyć mocowanie pionowe? Zauważ, że siła ścinająca jest znacznie mniejsza od maksymalnego udźwigu statycznego. Na śliskiej powierzchni element zsunie się w dół pod znacznie mniejszym obciążeniem. Wykorzystanie gumowanej powłoki specjalnej może drastycznie zwiększyć trzymanie.

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MW 40x30 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	3%	1.82 kg / 4.02 lbs 1824.3 g / 17.9 N
1 mm	8%	4.56 kg / 10.05 lbs 4560.8 g / 44.7 N
2 mm	17%	9.12 kg / 20.11 lbs 9121.7 g / 89.5 N
3 mm	25%	13.68 kg / 30.16 lbs 13682.5 g / 134.2 N
5 mm	42%	22.80 kg / 50.27 lbs 22804.2 g / 223.7 N
10 mm	83%	45.61 kg / 100.55 lbs 45608.3 g / 447.4 N
11 mm	92%	50.17 kg / 110.60 lbs 50169.2 g / 492.2 N
12 mm	100%	54.73 kg / 120.66 lbs 54730.0 g / 536.9 N

Cienka płyta metalowa nie zdoła przejąć pełnego strumienia magnetycznego, co marnuje potencjał magnesu. Jeśli przyczepisz mocny produkt do słabej blaszki, strumień przeniknie na wylot i siła przyciągania będzie słabsza. Aby uzyskać maksimum mocy tego magnesu, wymagasz wystarczająco solidnego elementu stali. Efekt nasycenia sprawia, że na delikatnych ściankach (np. karoserii) uchwyt działa gorzej. Sugerujemy wybór przekroju blachy na podstawie tych parametrów.

Tabela 5: Praca w cieple (stabilność) - limit termiczny
MW 40x30 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	54.73 kg / 120.66 lbs 54730.0 g / 536.9 N	OK
40 °C	-2.2%	53.53 kg / 118.00 lbs 53525.9 g / 525.1 N	OK
60 °C	-4.4%	52.32 kg / 115.35 lbs 52321.9 g / 513.3 N	OK
80 °C	-6.6%	51.12 kg / 112.70 lbs 51117.8 g / 501.5 N
100 °C	-28.8%	38.97 kg / 85.91 lbs 38967.8 g / 382.3 N

Zwykłe produkty NdFeB tracą parametry po przekroczeniu temperatury maksymalnej. Unikaj wysokich temperatur – nadmiar ciepła może nieodwracalnie rozmagnesować ten produkt. Wraz ze wzrostem temperatury moc neodymu chwilowo obniża się. Nie używaj tego magnesu blisko grzejników przekraczających jego limit temperatury pracy. Przekroczenie progu krytycznego wywoła zniszczenia magnetyzmu.

*Ważna informacja: Odporność na temperaturę jest zależna zarówno od klasy materiału, jak i od proporcji wymiarów. Cienkie magnesy (tzw. pancake magnets) tracą właściwości w niższych temperaturach niż wysokie walce. Status ostrzegawczy w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola
MW 40x30 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	205.97 kg / 454.08 lbs 5 879 Gs	30.89 kg / 68.11 lbs 30895 g / 303.1 N	N/A
1 mm	195.99 kg / 432.09 lbs 10 060 Gs	29.40 kg / 64.81 lbs 29399 g / 288.4 N	176.39 kg / 388.88 lbs ~0 Gs
2 mm	186.03 kg / 410.12 lbs 9 800 Gs	27.90 kg / 61.52 lbs 27904 g / 273.7 N	167.42 kg / 369.11 lbs ~0 Gs
3 mm	176.30 kg / 388.68 lbs 9 541 Gs	26.45 kg / 58.30 lbs 26445 g / 259.4 N	158.67 kg / 349.81 lbs ~0 Gs
5 mm	157.67 kg / 347.60 lbs 9 023 Gs	23.65 kg / 52.14 lbs 23650 g / 232.0 N	141.90 kg / 312.84 lbs ~0 Gs
10 mm	116.59 kg / 257.04 lbs 7 759 Gs	17.49 kg / 38.56 lbs 17489 g / 171.6 N	104.93 kg / 231.34 lbs ~0 Gs
20 mm	59.56 kg / 131.31 lbs 5 545 Gs	8.93 kg / 19.70 lbs 8934 g / 87.6 N	53.60 kg / 118.18 lbs ~0 Gs
50 mm	7.52 kg / 16.58 lbs 1 971 Gs	1.13 kg / 2.49 lbs 1128 g / 11.1 N	6.77 kg / 14.92 lbs ~0 Gs
60 mm	4.05 kg / 8.93 lbs 1 446 Gs	0.61 kg / 1.34 lbs 608 g / 6.0 N	3.65 kg / 8.04 lbs ~0 Gs
70 mm	2.28 kg / 5.03 lbs 1 085 Gs	0.34 kg / 0.75 lbs 342 g / 3.4 N	2.05 kg / 4.53 lbs ~0 Gs
80 mm	1.34 kg / 2.96 lbs 832 Gs	0.20 kg / 0.44 lbs 201 g / 2.0 N	1.21 kg / 2.66 lbs ~0 Gs
90 mm	0.82 kg / 1.80 lbs 650 Gs	0.12 kg / 0.27 lbs 123 g / 1.2 N	0.74 kg / 1.62 lbs ~0 Gs
100 mm	0.52 kg / 1.14 lbs 517 Gs	0.08 kg / 0.17 lbs 78 g / 0.8 N	0.47 kg / 1.03 lbs ~0 Gs

Dwa produkty magnetyczne przyciągają się wzajemnie z szerszego promienia niż magnes i blacha. Taki system magnes-magnes generuje silniejsze pole i większy zasięg pracy. Planujesz stworzyć mocne zamknięcie? Użyj pary magnesów zamiast neodymu i stali. Zachowaj ostrożność, że przy łączeniu pary magnesów siła zgniotu jest ogromna. Siła odpychania jest nieznacznie słabsza niż siła złączenia, ale wciąż znacząca.
*Wartość pola przy konfiguracji odpychania wynosi ~0 Gs w punkcie środkowym przestrzeni pomiędzy magnesami (anihilacja pól).
* Szacunki dotyczą siły rozdzielania zestawu dwóch bliźniaczych neodymów (tarcie ~0.15 przy powłoki Ni-Ni).

Tabela 7: Zagrożenia (elektronika) - środki ostrożności
MW 40x30 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	23.5 cm
Implant słuchowy	10 Gs (1.0 mT)	18.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	14.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	11.0 cm
Pilot do auta	50 Gs (5.0 mT)	10.0 cm
Karta płatnicza	400 Gs (40.0 mT)	4.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	3.5 cm

Potężne promieniowanie magnesu stanowi duże ryzyko dla sprzętu IT i implantów medycznych. Neodymy wytwarzają pole, które niszczy działanie czułych urządzeń medycznych. Zauważ: niewidzialne pole magnetyczne przechodzi przez tkanki i szkło. Zwiększoną czujność muszą mieć osoby z implantami słuchowymi oraz dozownikami leków. Wpływ odczują również: czasomierze automatyczne, kluczyki samochodowe, głośniki i ekrany. Nie kładź magnesu przy kartach, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MW 40x30 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	16.37 km/h (4.55 m/s)	2.92 J
30 mm	24.60 km/h (6.83 m/s)	6.60 J
50 mm	31.42 km/h (8.73 m/s)	10.77 J
100 mm	44.37 km/h (12.33 m/s)	21.48 J

Elementy magnetyczne są bardzo kruche – silne zderzenie z metalem grozi ich pęknięciem. Zwróć uwagę na szybkość połączenia – magnes puszczony luźno pędzi z ogromną siłą. Energia uderzenia może spowodować odpryski materiału lub uszkodzenia palców. Koniecznie kontroluj produkt przy zbliżaniu do metalu, aby nie uderzył z impetem w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h oznacza zniszczenie magnesu. Używaj gogli BHP podczas pracy z dużymi magnesami.

Tabela 9: Odporność na korozję
MW 40x30 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Poniższa tabela określa, w jakich warunkach można bezpiecznie stosować ten produkt. Srebrna powłoka niklowa pełni też funkcję estetyczną, ale nie jest w pełni wodoodporna.

Tabela 10: Dane elektryczne (Strumień)
MW 40x30 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	65 488 Mx	654.9 µWb
Współczynnik P_c	0.76	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) przepływającego przez powierzchnię bieguna. Dane kluczowe w aplikacjach cewkowych i silników. Współczynnik P_c (Permeance Coefficient) definiuje geometrię pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MW 40x30 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	54.73 kg	Standard
Woda (dno rzeki)	62.67 kg (+7.94 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

Woda wypiera stal, sprawiając, że ciężkie przedmioty stają się nieco lżejsze. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Udźwig w pionie

*Ważne: Na pionowej ścianie magnes zachowa jedynie ułamek siły oderwania.

2. Nasycenie magnetyczne

*Cienka blacha (np. blacha karoseryjna) wyraźnie ogranicza siłę trzymania.

3. Stabilność termiczna

*W klasie N38 granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.76

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Zrównoważony rozwój

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 010068-2026

Kalkulator miar

Udźwig magnesu

Siła w kg

Siła w lbs

Pole magnetyczne

Indukcja (Gs)

Wystarczy podać liczbę, żeby kalkulator automatycznie przeliczył brakujące pola.

Sprawdź inne propozycje

Produkt na zamówienie Wysyłamy za 3-5 dni

SM 25x125 [2xM8] / N52 - separator magnetyczny

393.60 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

SM 18x250 [2xM5] / N42 - separator magnetyczny

553.50 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MP 14x8/4x3 / N38 - magnes neodymowy pierścieniowy

2.47 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MW 5x4 / N38 - magnes neodymowy walcowy

0.369 ZŁ brutto / szt.

Prezentowany produkt to ekstremalnie mocny magnes walcowy, wyprodukowany z trwałego materiału NdFeB, co przy wymiarach Ø40x30 mm gwarantuje najwyższą gęstość energii. Komponent MW 40x30 / N38 cechuje się dokładnością ±0,1mm oraz profesjonalną jakością wykonania, dzięki czemu jest to rozwiązanie doskonałe dla profesjonalnych inżynierów i konstruktorów. Jako magnes cylindryczny o imponującej sile (ok. 54.73 kg), produkt ten jest dostępny natychmiast z naszego polskiego centrum logistycznego, co zapewnia szybką realizację zamówienia. Dodatkowo, jego powłoka Ni-Cu-Ni chroni go przed korozją w typowych warunkach pracy, zapewniając estetyczny wygląd i trwałość przez lata.

Ten model jest stworzony do budowy silników elektrycznych, zaawansowanych sensorów Halla oraz wydajnych separatorów magnetycznych, gdzie liczy się maksymalna indukcja na małej powierzchni. Dzięki dużej mocy 536.88 N przy wadze zaledwie 282.74 g, ten walec jest niezastąpiony w elektronice oraz wszędzie tam, gdzie liczy się każdy gram.

Ponieważ nasze magnesy mają bardzo precyzyjne wymiary, najlepszą metodą jest wklejanie ich w otwory o średnicy minimalnie większej (np. 40,1 mm) przy użyciu klejów epoksydowych. Dla zapewnienia stabilności w przemyśle, stosuje się żywice anaerobowe, które nie reagują z powłoką niklową i wypełniają szczelinę, gwarantując wysoką powtarzalność połączenia.

Magnesy N38 są wystarczająco silne do 90% zastosowań w modelarstwie i budowie maszyn, gdzie nie jest wymagana ekstremalna miniaturyzacja przy zachowaniu maksymalnej siły. Jeśli potrzebujesz najsilniejszych magnesów w tej samej objętości (Ø40x30), skontaktuj się z nami w sprawie wyższych klas (np. N50, N52), jednak N38 jest standardem w ciągłej sprzedaży w naszym magazynie.

Model ten charakteryzuje się wymiarami Ø40x30 mm, co przy wadze 282.74 g czyni go elementem o wysokiej gęstości energii magnetycznej. Wartość 536.88 N oznacza, że magnes jest w stanie utrzymać ciężar wielokrotnie przewyższający jego masę własną 282.74 g. Produkt posiada powłokę [NiCuNi], która chroni powierzchnię przed czynnikami zewnętrznymi, nadając mu estetyczny, srebrzysty połysk.

Ten walec jest magnesowany osiowo (wzdłuż wysokości 30 mm), co oznacza, że bieguny N i S znajdują się na płaskich, okrągłych powierzchniach. Taki układ jest standardowy przy łączeniu magnesów w stosy (np. w filtrach) lub przy montażu w gniazdach na dnie otworu. Na zamówienie możemy wykonać również wersje magnesowane diametralnie, jeśli Twój projekt tego wymaga.

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.

Zalety

Neodymy to nie tylko moc przyciągania, ale także inne kluczowe cechy, w tym::

Długowieczność to ich atut – po upływie dekady spadek siły magnetycznej wynosi jedynie ~1% (wg testów).
Wyróżniają się ogromną odpornością na rozmagnesowanie, nawet w silnych polach zewnętrznych.
Powłoka ochronna (np. niklowa) zapewnia im metaliczny połysk, co podnosi ich walory wizualne.
Wyróżniają się bardzo wysoką gęstością pola na powierzchni, co zapewnia mocne przyciąganie nawet małych elementów.
Posiadają imponującą wytrzymałość termiczną, co pozwala na ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
Duża swoboda w doborze kształtu i wymiaru to ich wielka zaleta w konstrukcjach.
Pełnią kluczową rolę w przemyśle, będąc sercem silników, pamięci masowych i sprzętu medycznego.
Mały rozmiar, wielka moc – przy niewielkich gabarytach oferują potężny udźwig, co jest kluczowe przy budowie małych urządzeń.

Ograniczenia

Warto znać też słabe strony magnesów neodymowych:

Kruchość to ich mankament. Łatwo ulegają uszkodzeniu przy zderzeniu, dlatego zalecamy obudowy lub montaż w stali.
Uwaga na temperaturę – dla zwykłych magnesów limit to 80°C. W trudnych warunkach (do 230°C) sprawdzą się tylko modele z oznaczeniem [AH].
Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, jedynym słusznym wyborem są magnesy w plastikowej osłonie.
Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
Ryzyko połknięcia – małe elementy są groźne dla dzieci. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą utrudniać badania (np. rezonans).
Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na budżet projektu.

Charakterystyka udźwigu

Siła oderwania magnesu w optymalnych warunkach – od czego zależy?

Informacja o udźwigu to rezultat pomiaru dla najkorzystniejszych warunków, uwzględniającej:

na płycie wykonanej ze stali konstrukcyjnej, optymalnie przewodzącej pole magnetyczne
której wymiar poprzeczny wynosi ok. 10 mm
o szlifowanej powierzchni styku
bez żadnej przerwy powietrznej pomiędzy magnesem a stalą
dla siły przyłożonej pod kątem prostym (w osi magnesu)
w warunkach ok. 20°C

Praktyczne aspekty udźwigu – czynniki

W praktyce, faktyczna siła trzymania zależy od kilku kluczowych aspektów, uszeregowanych od najbardziej istotnych:

Szczelina między powierzchniami – nawet ułamek milimetra odległości (spowodowany np. okleiną lub brudem) znacząco osłabia siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
Wektor obciążenia – największą siłę mamy tylko przy prostopadłym odrywaniu. Siła potrzebna do przesunięcia magnesu po powierzchni jest zazwyczaj kilkukrotnie mniejsza (ok. 1/5 udźwigu).
Grubość ścianki – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Część pola magnetycznego przenika na wylot, zamiast zamienić się w udźwig.
Materiał blachy – stal miękka daje najlepsze rezultaty. Stale stopowe obniżają właściwości magnetyczne i udźwig.
Wykończenie powierzchni – pełny kontakt jest możliwy tylko na wypolerowanej stali. Wszelkie rysy i nierówności zmniejszają realną powierzchnię styku, osłabiając magnes.
Temperatura pracy – magnesy neodymowe posiadają wrażliwość na temperaturę. Gdy jest gorąco są słabsze, a w niskich zyskują na sile (do pewnej granicy).

Pomiar udźwigu wykonywano na blachach o gładkiej powierzchni o odpowiedniej grubości, przy siłach prostopadłych, natomiast przy siłach działających równolegle udźwig jest mniejszy nawet 75%. Co więcej, nawet drobny odstęp między powierzchnią magnesu, a blachą redukuje siłę trzymania.

Bezpieczna praca z magnesami neodymowymi

Ostrzeżenie dla alergików

Część populacji ma alergię kontaktową na nikiel, którym powlekane są standardowo nasze produkty. Częste dotykanie może skutkować silną reakcję alergiczną. Zalecamy używanie rękawic bezlateksowych.

Zagrożenie fizyczne

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Niebezpieczeństwo dla rozruszników

Ostrzeżenie medyczne: Magnesy neodymowe mogą dezaktywować stymulatory i defibrylatory. Unikaj kontaktu, jeśli masz wszczepione implanty elektroniczne.

Kruchość materiału

Uwaga na odpryski. Magnesy mogą pęknąć przy gwałtownym złączeniu, wyrzucając kawałki metalu w powietrze. Noś okulary.

Zagrożenie dla nawigacji

Silne pole magnetyczne destabilizuje działanie czujników w telefonach i nawigacjach GPS. Trzymaj z dala magnesów do smartfona, aby nie uszkodzić czujników.

Zagrożenie dla elektroniki

Nie zbliżaj magnesów do dokumentów, laptopa czy telewizora. Pole magnetyczne może zniszczyć te urządzenia oraz skasować dane z kart.

Limity termiczne

Typowe magnesy neodymowe (typ N) tracą właściwości po osiągnięciu temperatury 80°C. Proces ten jest nieodwracalny.

Moc przyciągania

Zachowaj rozwagę. Magnesy neodymowe przyciągają z dużej odległości i zwierają z ogromną siłą, często gwałtowniej niż zdążysz zareagować.

Samozapłon

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Produkt nie dla dzieci

Neodymowe magnesy to nie zabawki. Przypadkowe zjedzenie dwóch lub więcej magnesów może doprowadzić do ich złączeniem się w jelitach, co stanowi śmiertelne niebezpieczeństwo i wiąże się z koniecznością pilnej interwencji chirurgicznej.

Zagrożenie! Szczegółowe omówienie o zagrożeniach w artykule: Bezpieczeństwo pracy z magnesami.

MW 40x30 / N38 - magnes neodymowy walcowy

Parametry techniczne - MW 40x30 / N38 - magnes neodymowy walcowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza inżynierska magnesu - dane

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - charakterystyka MW 40x30 / N38

Tabela 2: Równoległa siła zsuwania (ściana) MW 40x30 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu MW 40x30 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy MW 40x30 / N38

Tabela 5: Praca w cieple (stabilność) - limit termiczny MW 40x30 / N38

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola MW 40x30 / N38

Tabela 7: Zagrożenia (elektronika) - środki ostrożności MW 40x30 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie MW 40x30 / N38

Tabela 9: Odporność na korozję MW 40x30 / N38

Tabela 10: Dane elektryczne (Strumień) MW 40x30 / N38

Tabela 11: Fizyka poszukiwań podwodnych MW 40x30 / N38

1. Udźwig w pionie

2. Nasycenie magnetyczne

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Zrównoważony rozwój

Udźwig magnesu

Pole magnetyczne

Sprawdź inne propozycje

SM 25x125 [2xM8] / N52 - separator magnetyczny

SM 18x250 [2xM5] / N42 - separator magnetyczny

MP 14x8/4x3 / N38 - magnes neodymowy pierścieniowy

MW 5x4 / N38 - magnes neodymowy walcowy

Zalety i wady magnesów neodymowych Nd2Fe14B.

Zalety

Ograniczenia

Charakterystyka udźwigu

Siła oderwania magnesu w optymalnych warunkach – od czego zależy?

Praktyczne aspekty udźwigu – czynniki

Bezpieczna praca z magnesami neodymowymi

Ostrzeżenie dla alergików

Zagrożenie fizyczne

Niebezpieczeństwo dla rozruszników

Kruchość materiału

Zagrożenie dla nawigacji

Zagrożenie dla elektroniki

Limity termiczne

Moc przyciągania

Samozapłon

Produkt nie dla dzieci

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - charakterystyka
MW 40x30 / N38

Tabela 2: Równoległa siła zsuwania (ściana)
MW 40x30 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MW 40x30 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MW 40x30 / N38

Tabela 5: Praca w cieple (stabilność) - limit termiczny
MW 40x30 / N38

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola
MW 40x30 / N38

Tabela 7: Zagrożenia (elektronika) - środki ostrożności
MW 40x30 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MW 40x30 / N38

Tabela 9: Odporność na korozję
MW 40x30 / N38

Tabela 10: Dane elektryczne (Strumień)
MW 40x30 / N38

Tabela 11: Fizyka poszukiwań podwodnych
MW 40x30 / N38

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.
