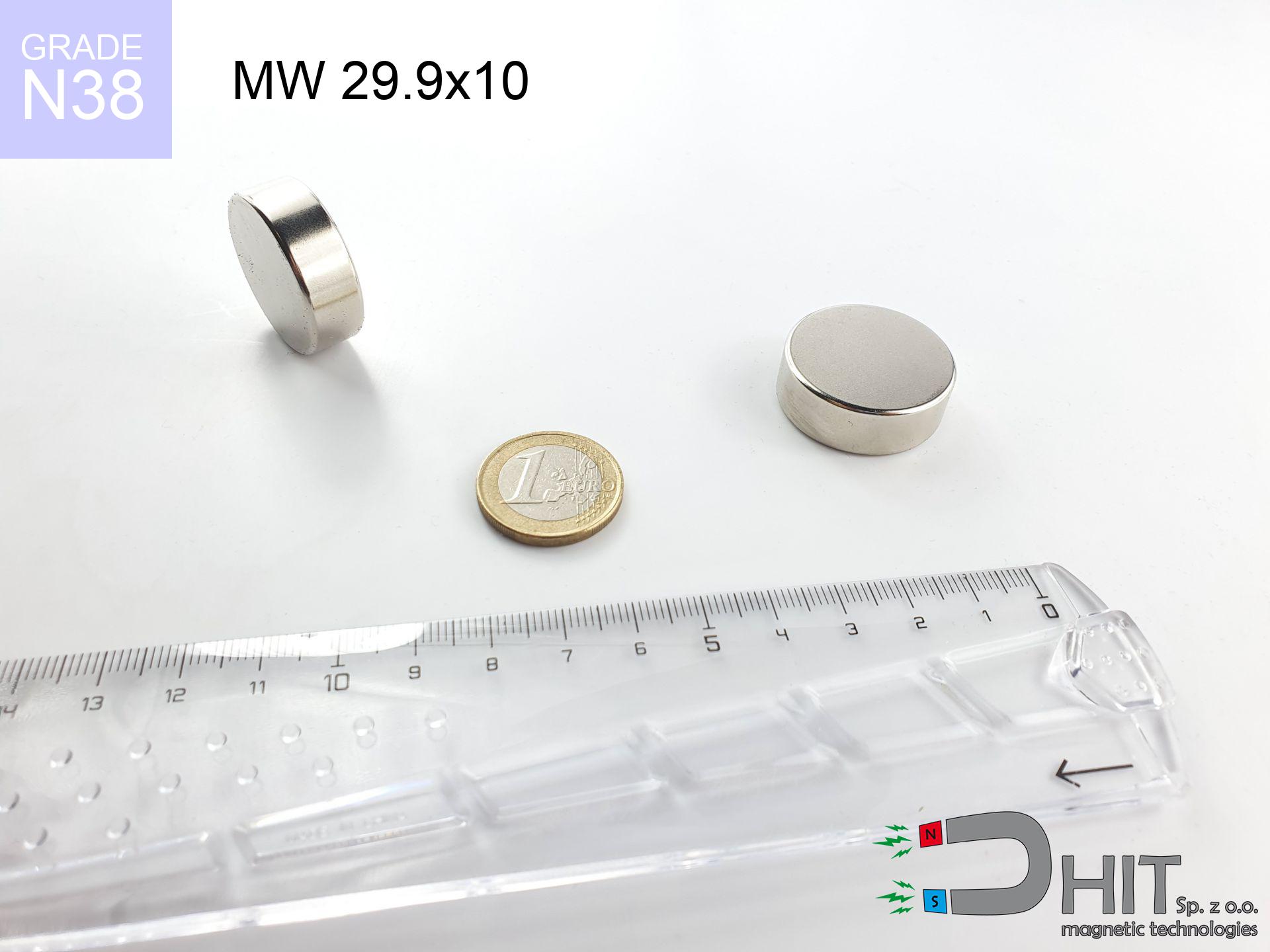

MW 29.9x10 / N38 - magnes neodymowy walcowy

Produkt na zamówienie Wysyłamy za 3-5 dni

MW 29.9x10 / N38 - magnes neodymowy walcowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy walcowy

Numer katalogowy 010052

GTIN/EAN: 5906301810513

Średnica Ø

29.9 mm [±0,1 mm]

Wysokość

10 mm [±0,1 mm]

Waga

52.66 g

Kierunek magnesowania

→ diametralny

Udźwig

21.50 kg / 210.90 N

Indukcja magnetyczna

344.60 mT / 3446 Gs

Powłoka

[NiCuNi] nikiel

zobacz specyfikację techniczną »

24.60 ZŁ z VAT / szt. + cena za transport

20.00 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

20.00 ZŁ

24.60 ZŁ

cena od 30 szt.

18.80 ZŁ

23.12 ZŁ

cena od 130 szt.

17.60 ZŁ

21.65 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Masz dylemat co wybrać?

Zadzwoń i zapytaj +48 22 499 98 98 ewentualnie napisz korzystając z formularz w sekcji kontakt.
Moc i formę elementów magnetycznych testujesz dzięki naszemu modułowym kalkulatorze.

Zamówienia złożone do godziny 14:00 zostaną wysłane tego samego dnia roboczego.

Specyfikacja techniczna - MW 29.9x10 / N38 - magnes neodymowy walcowy

Specyfikacja / charakterystyka - MW 29.9x10 / N38 - magnes neodymowy walcowy

właściwości

właściwości	wartości
Nr kat.	010052
GTIN/EAN	5906301810513
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica Ø	29.9 mm [±0,1 mm]
Wysokość	10 mm [±0,1 mm]
Waga	52.66 g
Kierunek magnesowania	→ diametralny
Udźwig ~ ?	21.50 kg / 210.90 N
Indukcja magnetyczna ~ ?	344.60 mT / 3446 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MW 29.9x10 / N38 - magnes neodymowy walcowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza techniczna magnesu - raport

Przedstawione informacje stanowią rezultat analizy fizycznej. Wyniki bazują na modelach dla klasy Nd₂Fe₁₄B. Rzeczywiste warunki mogą nieznacznie odbiegać od wyników symulacji. Prosimy traktować te wyliczenia jako pomoc pomocniczą dla projektantów.

Tabela 1: Udźwig statyczny prostopadły (udźwig vs odległość) - wykres oddziaływania
MW 29.9x10 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	3445 Gs 344.5 mT	21.50 kg / 47.40 lbs 21500.0 g / 210.9 N	krytyczny poziom
1 mm	3261 Gs 326.1 mT	19.26 kg / 42.45 lbs 19256.6 g / 188.9 N	krytyczny poziom
2 mm	3059 Gs 305.9 mT	16.95 kg / 37.36 lbs 16947.4 g / 166.3 N	krytyczny poziom
3 mm	2848 Gs 284.8 mT	14.70 kg / 32.40 lbs 14696.2 g / 144.2 N	krytyczny poziom
5 mm	2425 Gs 242.5 mT	10.65 kg / 23.48 lbs 10650.1 g / 104.5 N	krytyczny poziom
10 mm	1519 Gs 151.9 mT	4.18 kg / 9.21 lbs 4178.4 g / 41.0 N	średnie ryzyko
15 mm	930 Gs 93.0 mT	1.57 kg / 3.45 lbs 1565.8 g / 15.4 N	bezpieczny
20 mm	583 Gs 58.3 mT	0.62 kg / 1.36 lbs 616.0 g / 6.0 N	bezpieczny
30 mm	258 Gs 25.8 mT	0.12 kg / 0.27 lbs 121.0 g / 1.2 N	bezpieczny
50 mm	76 Gs 7.6 mT	0.01 kg / 0.02 lbs 10.4 g / 0.1 N	bezpieczny

Siła magnetyczna maleje znacząco wraz z każdym kolejnym milimetrem szczeliny. Pamiętaj, że nawet mikroskopijny dystans (np. brud, lakier, rdza) mocno osłabia chwyt. Neodymy pracują optymalnie w idealnym przyleganiu; dystans osłabia moc. Zauważ, jak błyskawicznie leci w dół siła, gdy produkt nie przylega bezpośrednio do powierzchni stali. Obliczając montaż, unikaj niepotrzebnych przerw.

Tabela 2: Siła równoległa ześlizgu (pion)
MW 29.9x10 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	4.30 kg / 9.48 lbs 4300.0 g / 42.2 N
1 mm	Stal (~0.2)	3.85 kg / 8.49 lbs 3852.0 g / 37.8 N
2 mm	Stal (~0.2)	3.39 kg / 7.47 lbs 3390.0 g / 33.3 N
3 mm	Stal (~0.2)	2.94 kg / 6.48 lbs 2940.0 g / 28.8 N
5 mm	Stal (~0.2)	2.13 kg / 4.70 lbs 2130.0 g / 20.9 N
10 mm	Stal (~0.2)	0.84 kg / 1.84 lbs 836.0 g / 8.2 N
15 mm	Stal (~0.2)	0.31 kg / 0.69 lbs 314.0 g / 3.1 N
20 mm	Stal (~0.2)	0.12 kg / 0.27 lbs 124.0 g / 1.2 N
30 mm	Stal (~0.2)	0.02 kg / 0.05 lbs 24.0 g / 0.2 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N

Sekcja ta obrazuje przybliżoną wartość obciążenia, jaka jest niezbędna do zainicjowania ruchu magnesu pionowo w dół po wertykalnej płycie wykonanej ze stali (przy uwzględnieniu typowego tarcia statycznego). Parametr ten jest zmienny w oparciu o wielkości luki.

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MW 29.9x10 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	6.45 kg / 14.22 lbs 6450.0 g / 63.3 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	4.30 kg / 9.48 lbs 4300.0 g / 42.2 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	2.15 kg / 4.74 lbs 2150.0 g / 21.1 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	10.75 kg / 23.70 lbs 10750.0 g / 105.5 N

Wieszając magnes na wertykalnej powierzchni (np. lodówce), utrzyma on jedynie ok. 1/5 nominalnej siły przyciągania. Grawitacja oraz niski współczynnik tarcia sprawiają, że magnesy łatwiej zsuwają się v dół, niż odpadają. Planujesz uchwyt ścienny? Pamiętaj, że siła ścinająca jest znacznie mniejsza od prostopadłej siły odrywania. Na gładkiej stali uchwyt puści w dół pod wyraźnie lżejszym ciężarem. Wykorzystanie gumowanej powłoki specjalnej może znacznie podnieść stabilność.

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MW 29.9x10 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	1.08 kg / 2.37 lbs 1075.0 g / 10.5 N
1 mm	13%	2.69 kg / 5.92 lbs 2687.5 g / 26.4 N
2 mm	25%	5.38 kg / 11.85 lbs 5375.0 g / 52.7 N
3 mm	38%	8.06 kg / 17.77 lbs 8062.5 g / 79.1 N
5 mm	63%	13.44 kg / 29.62 lbs 13437.5 g / 131.8 N
10 mm	100%	21.50 kg / 47.40 lbs 21500.0 g / 210.9 N
11 mm	100%	21.50 kg / 47.40 lbs 21500.0 g / 210.9 N
12 mm	100%	21.50 kg / 47.40 lbs 21500.0 g / 210.9 N

Cienka blacha nie potrafi przyjąć pełnego strumienia magnetycznego, co marnuje potencjał uchwytu. Jeżeli zainstalujesz neodym do cienkiej powierzchni, pole przejdzie na wylot i udźwig gwałtownie spadnie. Aby wycisnąć pełną sprawność potencjału tego magnesu, wymagasz wystarczająco solidnego kawałka stali. Efekt nasycenia sprawia, że na blaszanych konstrukcjach (np. karoserii) produkt wykazuje mniejszy udźwig. Sugerujemy wybór przekroju blachy według poniższych danych.

Tabela 5: Praca w cieple (zachowanie materiału) - limit termiczny
MW 29.9x10 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	21.50 kg / 47.40 lbs 21500.0 g / 210.9 N	OK
40 °C	-2.2%	21.03 kg / 46.36 lbs 21027.0 g / 206.3 N	OK
60 °C	-4.4%	20.55 kg / 45.31 lbs 20554.0 g / 201.6 N
80 °C	-6.6%	20.08 kg / 44.27 lbs 20081.0 g / 197.0 N
100 °C	-28.8%	15.31 kg / 33.75 lbs 15308.0 g / 150.2 N

Zwykłe produkty NdFeB tracą bezpowrotnie moc po przekroczeniu temperatury maksymalnej. Unikaj wysokich temperatur – nadmiar ciepła może trwale uszkodzić ten magnes. Wraz ze wzrostem temperatury nośność neodymu tymczasowo spada. Zrezygnuj z użycia tego magnesu blisko grzejników wyższych niż jego limit temperatury pracy. Przekroczenie progu krytycznego spowoduje nieodwracalnej utraty właściwości magnetycznych.

*Istotna uwaga: Stabilność cieplna zależy nie tylko od materiału, ale także od proporcji wymiarów. Magnesy płaskie (tzw. pancake magnets) są narażone na utratę mocy przy mniejszym nagrzaniu niż magnesy długie. Status ostrzegawczy w tabeli sygnalizuje ryzyko nieodwracalnej utraty mocy dla tego modelu.

Tabela 6: Dwa magnesy (przyciąganie) - siły w układzie
MW 29.9x10 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	51.38 kg / 113.28 lbs 4 963 Gs	7.71 kg / 16.99 lbs 7708 g / 75.6 N	N/A
1 mm	48.76 kg / 107.50 lbs 6 712 Gs	7.31 kg / 16.12 lbs 7314 g / 71.7 N	43.88 kg / 96.75 lbs ~0 Gs
2 mm	46.02 kg / 101.46 lbs 6 521 Gs	6.90 kg / 15.22 lbs 6903 g / 67.7 N	41.42 kg / 91.32 lbs ~0 Gs
3 mm	43.26 kg / 95.37 lbs 6 322 Gs	6.49 kg / 14.31 lbs 6489 g / 63.7 N	38.93 kg / 85.83 lbs ~0 Gs
5 mm	37.78 kg / 83.30 lbs 5 909 Gs	5.67 kg / 12.49 lbs 5667 g / 55.6 N	34.00 kg / 74.97 lbs ~0 Gs
10 mm	25.45 kg / 56.11 lbs 4 850 Gs	3.82 kg / 8.42 lbs 3818 g / 37.5 N	22.91 kg / 50.50 lbs ~0 Gs
20 mm	9.99 kg / 22.02 lbs 3 038 Gs	1.50 kg / 3.30 lbs 1498 g / 14.7 N	8.99 kg / 19.81 lbs ~0 Gs
50 mm	0.63 kg / 1.38 lbs 761 Gs	0.09 kg / 0.21 lbs 94 g / 0.9 N	0.56 kg / 1.24 lbs ~0 Gs
60 mm	0.29 kg / 0.64 lbs 517 Gs	0.04 kg / 0.10 lbs 43 g / 0.4 N	0.26 kg / 0.57 lbs ~0 Gs
70 mm	0.14 kg / 0.32 lbs 364 Gs	0.02 kg / 0.05 lbs 22 g / 0.2 N	0.13 kg / 0.28 lbs ~0 Gs
80 mm	0.08 kg / 0.17 lbs 265 Gs	0.01 kg / 0.03 lbs 11 g / 0.1 N	0.07 kg / 0.15 lbs ~0 Gs
90 mm	0.04 kg / 0.09 lbs 198 Gs	0.01 kg / 0.01 lbs 6 g / 0.1 N	0.04 kg / 0.08 lbs ~0 Gs
100 mm	0.02 kg / 0.05 lbs 152 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.02 kg / 0.05 lbs ~0 Gs

Dwa magnesy przyciągają się wzajemnie ze znacznie większej odległości niż magnes i blacha. Układ magnes-magnes wytwarza potężny strumień i dalszy horyzont działania. Chcesz zbudować mocne zamknięcie? Wykorzystaj dwa neodymy zamiast neodymu i blaszki. Zachowaj ostrożność, że przy zbliżaniu do siebie dwóch magnesów siła zgniotu jest ekstremalna. Siła odpychania jest nieznacznie słabsza niż siła złączenia, ale wciąż imponująca.
*Wartość indukcji magnetycznej dla układu N-N wynosi ~0 Gs w punkcie środkowym szczeliny pomiędzy magnesami (całkowite wygaszenie pól).
Nota: Obliczenia odnoszą się do siły zsuwania dwóch identycznych neodymów (tarcie ~0.15 dla powłoki Ni-Ni).

Tabela 7: Strefy ochronne (implanty) - środki ostrożności
MW 29.9x10 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	13.5 cm
Implant słuchowy	10 Gs (1.0 mT)	11.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	8.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	6.5 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	6.0 cm
Karta płatnicza	400 Gs (40.0 mT)	2.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.0 cm

Ekstremalne pole neodymu stanowi poważne zagrożenie dla elektroniki i implantów medycznych. Magnesy te generują strumień, które niszczy działanie sprzętów cyfrowych. Pamiętaj: niewidzialne pole magnetyczne oddziałuje przez materię i szkło. Zwiększoną czujność muszą mieć osoby z implantami słuchowymi oraz pompami insulinowymi. Wpływ odczują również: czasomierze automatyczne, piloty do aut, głośniki i ekrany. Unikaj kontaktu z kartami magnetycznymi, nośnikach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia
MW 29.9x10 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	22.72 km/h (6.31 m/s)	1.05 J
30 mm	35.42 km/h (9.84 m/s)	2.55 J
50 mm	45.58 km/h (12.66 m/s)	4.22 J
100 mm	64.44 km/h (17.90 m/s)	8.44 J

Produkty NdFeB są delikatne – gwałtowne uderzenie o metal grozi ich pęknięciem. Kontroluj moment przyciągania – neodym pozostawiony swobodnie zamienia się w pocisk. Energia uderzenia może wywołać odłamki powłoki lub groźne zmiażdżenia palców. Zawsze przytrzymuj magnes przy montażu, aby nie trzasnął z dużą siłą w metal. Zderzenie z dużą prędkością niemal gwarantuje destrukcję neodymu. Stosuj okulary ochronne podczas manipulacji z dużymi magnesami.

Tabela 9: Trwałość powłoki antykorozyjnej
MW 29.9x10 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Dla zastosowań zewnętrznych wymagana jest powłoka epoksydowa; standardowy nikiel jest przeznaczony do wnętrz. Nieodpowiedni dobór powłoki to najczęstsza przyczyna uszkodzeń magnesu po czasie.

Tabela 10: Dane elektryczne (Strumień)
MW 29.9x10 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	25 588 Mx	255.9 µWb
Współczynnik P_c	0.44	Niski (Płaski)

Wartość strumienia (Flux) przepływającego przez powierzchnię bieguna. Dane kluczowe przy budowie generatorów oraz sensorów. Wartość P_c (Permeance Coefficient) definiuje punkt pracy magnesu.

Tabela 11: Zastosowanie podwodne
MW 29.9x10 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	21.50 kg	Standard
Woda (dno rzeki)	24.62 kg (+3.12 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Montaż na ścianie (ześlizg)

*Pamiętaj: Na powierzchni pionowej magnes zachowa tylko ~20-30% siły prostopadłej.

2. Nasycenie magnetyczne

*Cienka blacha (np. blacha karoseryjna) drastycznie redukuje siłę trzymania.

3. Wytrzymałość temperaturowa

*Dla standardowych magnesów krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.44

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 010052-2026

Kalkulator miar

Udźwig magnesu

Kilogramy (kg)

Newtony (N)

lbs

Moc pola

Gauss (Gs)

Tesla (T)

Wprowadź dane w jedno z pól, a pozostałe pola przeliczą się automatycznie.

Inne propozycje

Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 30x5x5 / N38 - magnes neodymowy płytkowy

4.15 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MW 14.9x10 / N38 - magnes neodymowy walcowy

8.24 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MW 50x20 / N38 - magnes neodymowy walcowy

106.96 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 200x30x30 / N38 - magnes neodymowy płytkowy

563.28 ZŁ brutto / szt.

Oferowany produkt to wyjątkowo silny magnes walcowy, wyprodukowany z nowoczesnego materiału NdFeB, co przy wymiarach Ø29.9x10 mm gwarantuje najwyższą gęstość energii. Komponent MW 29.9x10 / N38 cechuje się wysoką powtarzalnością wymiarową oraz profesjonalną jakością wykonania, dzięki czemu jest to rozwiązanie doskonałe dla profesjonalnych inżynierów i konstruktorów. Jako walec magnetyczny o dużej sile (ok. 21.50 kg), produkt ten jest dostępny natychmiast z naszego magazynu w Polsce, co zapewnia błyskawiczną realizację zamówienia. Ponadto, jego trójwarstwowa powłoka Ni-Cu-Ni chroni go przed korozją w typowych warunkach pracy, zapewniając estetyczny wygląd i trwałość przez lata.

Z powodzeniem znajduje zastosowanie w projektach DIY, zaawansowanej robotyce oraz szeroko pojętym przemyśle, służąc jako element mocujący lub wykonawczy. Dzięki dużej mocy 210.90 N przy wadze zaledwie 52.66 g, ten walec jest niezastąpiony w elektronice oraz wszędzie tam, gdzie kluczowa jest niska waga.

Ze względu na delikatną strukturę spieku ceramicznego, nie wolno stosować wbijania magnesów na siłę (tzw. montaż na wcisk), gdyż grozi to natychmiastowym pęknięciem tego profesjonalnego komponentu. Dla zapewnienia stabilności w automatyce, stosuje się żywice anaerobowe, które nie reagują z powłoką niklową i wypełniają szczelinę, gwarantując trwałość połączenia.

Magnesy N38 są wystarczająco silne do 90% zastosowań w modelarstwie i budowie maszyn, gdzie nie jest wymagana skrajna miniaturyzacja przy zachowaniu maksymalnej siły. Jeśli potrzebujesz najsilniejszych magnesów w tej samej objętości (Ø29.9x10), skontaktuj się z nami w sprawie wyższych klas (np. N50, N52), jednak N38 jest standardem dostępnym od ręki w naszym magazynie.

Model ten charakteryzuje się wymiarami Ø29.9x10 mm, co przy wadze 52.66 g czyni go elementem o wysokiej gęstości energii magnetycznej. Kluczowym parametrem jest tutaj udźwig wynoszący około 21.50 kg (siła ~210.90 N), co przy tak kompaktowych wymiarach świadczy o wysokiej klasie materiału NdFeB. Produkt posiada powłokę [NiCuNi], która chroni powierzchnię przed czynnikami zewnętrznymi, nadając mu estetyczny, srebrzysty połysk.

Standardowo oś magnetyczna przebiega przez środek walca, sprawiając, że największa siła przyciągania występuje na podstawach o średnicy 29.9 mm. Taki układ jest standardowy przy łączeniu magnesów w stosy (np. w filtrach) lub przy montażu w gniazdach na dnie otworu. Na zamówienie możemy wykonać również wersje magnesowane po średnicy, jeśli Twój projekt tego wymaga.

Zalety i wady neodymowych magnesów Nd₂Fe₁₄B.

Mocne strony

Neodymy to nie tylko moc przyciągania, ale także inne kluczowe właściwości, takie jak::

Są niezwykle trwałe – przez okres blisko 10 lat tracą nie więcej niż ~1% swojej mocy (wg danych).
Trudno je rozmagnesować, gdyż wykazują potężną odporność na zewnętrzne czynniki.
Są nie tylko silne, ale i ładne – poprzez niklowanie lub złocenie ich powierzchnia jest błyszcząca i prezentuje się elegancko.
Cechują się bardzo wysoką gęstością pola na powierzchni, co umożliwia silne chwytanie nawet małych elementów.
Dzięki zaawansowanej technologii funkcjonują w temperaturach sięgających 230°C, zachowując swoje właściwości.
Można je precyzyjnie obrabiać do specyficznych wymiarów, co pozwala na ich adaptację w przemyśle.
Znajdują powszechne zastosowanie w nowoczesnej technice – od dysków twardych i motorów elektrycznych, po zaawansowaną aparaturę medyczną.
Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie zapewniają wysoką skuteczność.

Ograniczenia

Mimo zalet, posiadają też wady:

Kruchość to ich słaba strona. Łatwo ulegają uszkodzeniu przy zderzeniu, dlatego zalecamy obudowy lub uchwyty.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od bryły). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych rekomendujemy wyłącznie magnesy zabezpieczone antykorozyjnie (plastik/guma).
Ze względu na twardość, nie zaleca się gwintowania magnesu. Prościej użyć magnesu wklejonego w gniazdo z gwintem.
Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
Cena – są bardziej kosztowne niż magnesy ferrytowe, co przy wielkich nakładach może być barierą.

Charakterystyka udźwigu

Maksymalna moc trzymania magnesu – od czego zależy?

Siła trzymania 21.50 kg jest wartością teoretyczną maksymalną zrealizowanego w warunkach wzorcowych:

przy kontakcie z blachy ze stali niskowęglowej, gwarantującej maksymalne skupienie pola
o grubości wynoszącej minimum 10 mm
z powierzchnią idealnie równą
w warunkach braku dystansu (powierzchnia do powierzchni)
dla siły działającej pod kątem prostym (na odrywanie, nie zsuwanie)
w neutralnych warunkach termicznych

Udźwig w warunkach rzeczywistych – czynniki

Na realną siłę oddziałują parametry środowiska pracy, głównie (od priorytetowych):

Szczelina powietrzna (pomiędzy magnesem a metalem), gdyż nawet bardzo mała odległość (np. 0,5 mm) powoduje redukcję udźwigu nawet o 50% (dotyczy to także farby, korozji czy brudu).
Kierunek działania siły – maksymalny parametr osiągamy tylko przy prostopadłym odrywaniu. Opór przy zsuwaniu magnesu po powierzchni jest zazwyczaj wielokrotnie niższa (ok. 1/5 udźwigu).
Grubość metalu – im cieńsza blacha, tym słabsze trzymanie. Strumień magnetyczny przechodzi przez materiał, zamiast generować siłę.
Skład chemiczny podłoża – stal niskowęglowa przyciąga najlepiej. Większa zawartość węgla redukują przenikalność magnetyczną i udźwig.
Stan powierzchni – szlifowane elementy gwarantują idealne doleganie, co poprawia siłę. Nierówny metal osłabiają chwyt.
Ciepło – magnesy neodymowe posiadają ujemny współczynnik temperaturowy. Gdy jest gorąco tracą moc, a w niskich zyskują na sile (do pewnej granicy).

Udźwig mierzono z wykorzystaniem blachy o gładkiej powierzchni o właściwej grubości (min. 20 mm), przy siłach działających pionowo, z kolei przy działaniu siły na zsuwanie udźwig jest mniejszy nawet pięciokrotnie. Ponadto, nawet drobny odstęp między magnesem, a blachą zmniejsza nośność.

Ostrzeżenia

Zagrożenie fizyczne

Bloki magnetyczne mogą połamać palce w ułamku sekundy. Absolutnie nie wkładaj dłoni pomiędzy dwa silne magnesy.

Nośniki danych

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą zdegradować nośniki danych oraz delikatną elektronikę (implanty, aparaty słuchowe, zegarki mechaniczne).

Nie dawać dzieciom

Sprzedaż wyłącznie dla dorosłych. Małe elementy mogą zostać aspirrowane, co prowadzi do martwicy tkanek. Przechowuj poza zasięgiem dzieci i zwierząt.

Nadwrażliwość na metale

Ostrzeżenie dla alergików: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku wystąpienia świądu lub podrażnienia, należy natychmiast zakończyć pracę z magnesami i użyć środków ochronnych.

Ostrożność wymagana

Zachowaj rozwagę. Magnesy neodymowe przyciągają z daleka i łączą się z ogromną siłą, często szybciej niż jesteś w stanie przewidzieć.

Kruchość materiału

Chroń oczy. Magnesy mogą pęknąć przy gwałtownym złączeniu, rozrzucając kawałki metalu w powietrze. Noś okulary.

Utrata mocy w cieple

Unikaj gorąca. Magnesy neodymowe są nieodporne na ciepło. Jeśli wymagasz odporności powyżej 80°C, zapytaj nas o specjalne serie wysokotemperaturowe (H, SH, UH).

Samozapłon

Proszek generowany podczas szlifowania magnesów jest wybuchowy. Unikaj wiercenia w magnesach bez odpowiedniego chłodzenia i wiedzy.

Implanty medyczne

Ostrzeżenie dla sercowców: Promieniowanie magnetyczne wpływa na elektronikę medyczną. Utrzymuj co najmniej 30 cm odstępu lub zleć komuś innemu obsługę magnesów.

Interferencja magnetyczna

Urządzenia nawigacyjne są wyjątkowo podatne na pole magnetyczne. Bezpośredni kontakt z silnym magnesem może trwale uszkodzić czujniki w Twoim telefonie.

Zagrożenie! Chcesz wiedzieć więcej? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?

MW 29.9x10 / N38 - magnes neodymowy walcowy

Specyfikacja techniczna - MW 29.9x10 / N38 - magnes neodymowy walcowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza techniczna magnesu - raport

Tabela 1: Udźwig statyczny prostopadły (udźwig vs odległość) - wykres oddziaływania MW 29.9x10 / N38

Tabela 2: Siła równoległa ześlizgu (pion) MW 29.9x10 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu MW 29.9x10 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy MW 29.9x10 / N38

Tabela 5: Praca w cieple (zachowanie materiału) - limit termiczny MW 29.9x10 / N38

Tabela 6: Dwa magnesy (przyciąganie) - siły w układzie MW 29.9x10 / N38

Tabela 7: Strefy ochronne (implanty) - środki ostrożności MW 29.9x10 / N38

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia MW 29.9x10 / N38

Tabela 9: Trwałość powłoki antykorozyjnej MW 29.9x10 / N38

Tabela 10: Dane elektryczne (Strumień) MW 29.9x10 / N38

Tabela 11: Zastosowanie podwodne MW 29.9x10 / N38

1. Montaż na ścianie (ześlizg)

2. Nasycenie magnetyczne

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Ekologia i recykling (GPSR)

Udźwig magnesu

Moc pola

Inne propozycje

MPL 30x5x5 / N38 - magnes neodymowy płytkowy

MW 14.9x10 / N38 - magnes neodymowy walcowy

MW 50x20 / N38 - magnes neodymowy walcowy

MPL 200x30x30 / N38 - magnes neodymowy płytkowy

Zalety i wady neodymowych magnesów Nd2Fe14B.

Mocne strony

Ograniczenia

Charakterystyka udźwigu

Maksymalna moc trzymania magnesu – od czego zależy?

Udźwig w warunkach rzeczywistych – czynniki

Ostrzeżenia

Zagrożenie fizyczne

Nośniki danych

Nie dawać dzieciom

Nadwrażliwość na metale

Ostrożność wymagana

Kruchość materiału

Utrata mocy w cieple

Samozapłon

Implanty medyczne

Interferencja magnetyczna

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (udźwig vs odległość) - wykres oddziaływania
MW 29.9x10 / N38

Tabela 2: Siła równoległa ześlizgu (pion)
MW 29.9x10 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MW 29.9x10 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MW 29.9x10 / N38

Tabela 5: Praca w cieple (zachowanie materiału) - limit termiczny
MW 29.9x10 / N38

Tabela 6: Dwa magnesy (przyciąganie) - siły w układzie
MW 29.9x10 / N38

Tabela 7: Strefy ochronne (implanty) - środki ostrożności
MW 29.9x10 / N38

Tabela 8: Zderzenia (energia kinetyczna) - skutki zderzenia
MW 29.9x10 / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MW 29.9x10 / N38

Tabela 10: Dane elektryczne (Strumień)
MW 29.9x10 / N38

Tabela 11: Zastosowanie podwodne
MW 29.9x10 / N38

Zalety i wady neodymowych magnesów Nd₂Fe₁₄B.
