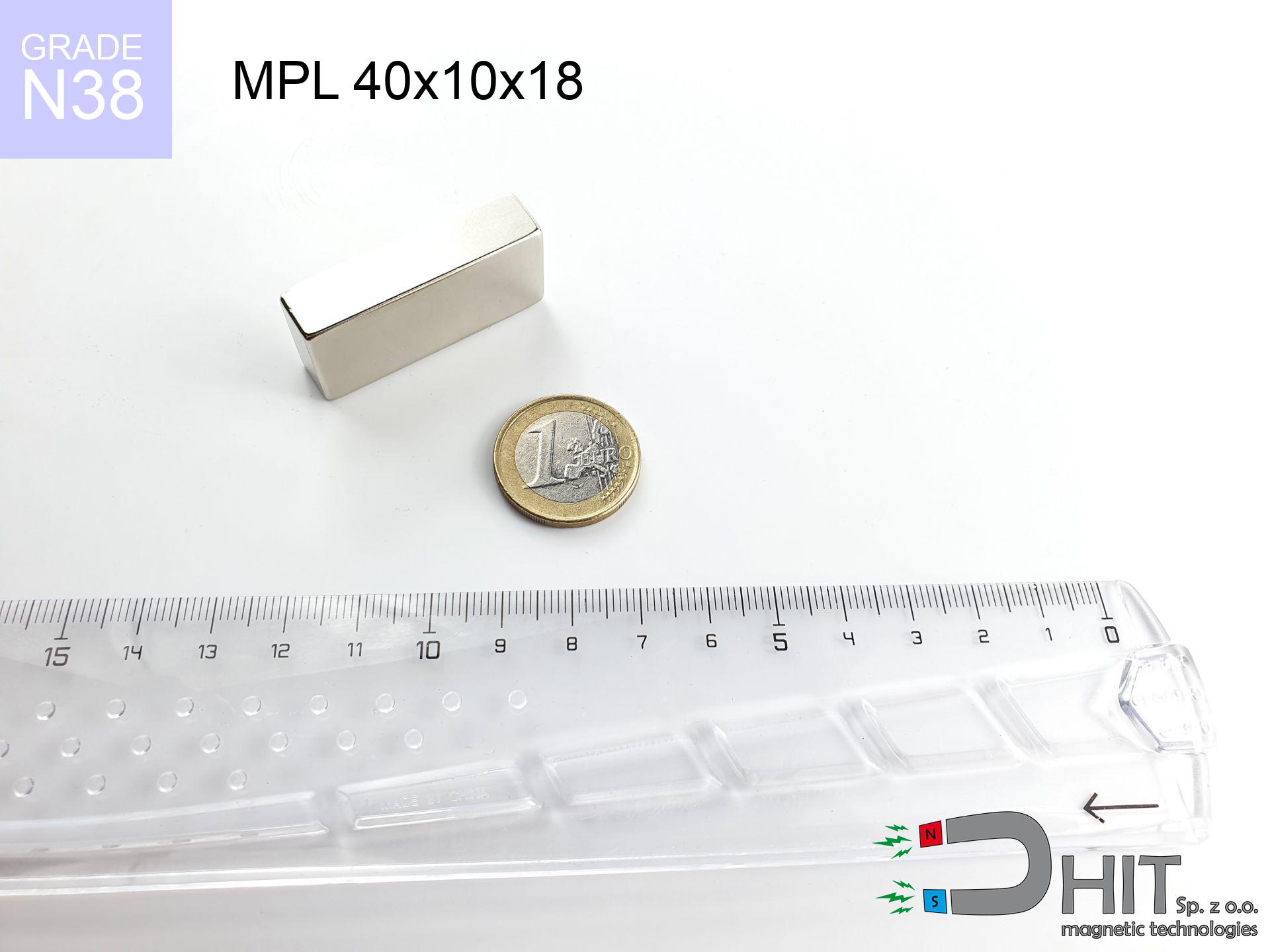

MPL 40x10x18 / N38 - magnes neodymowy płytkowy

Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 40x10x18 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020149

GTIN/EAN: 5906301811558

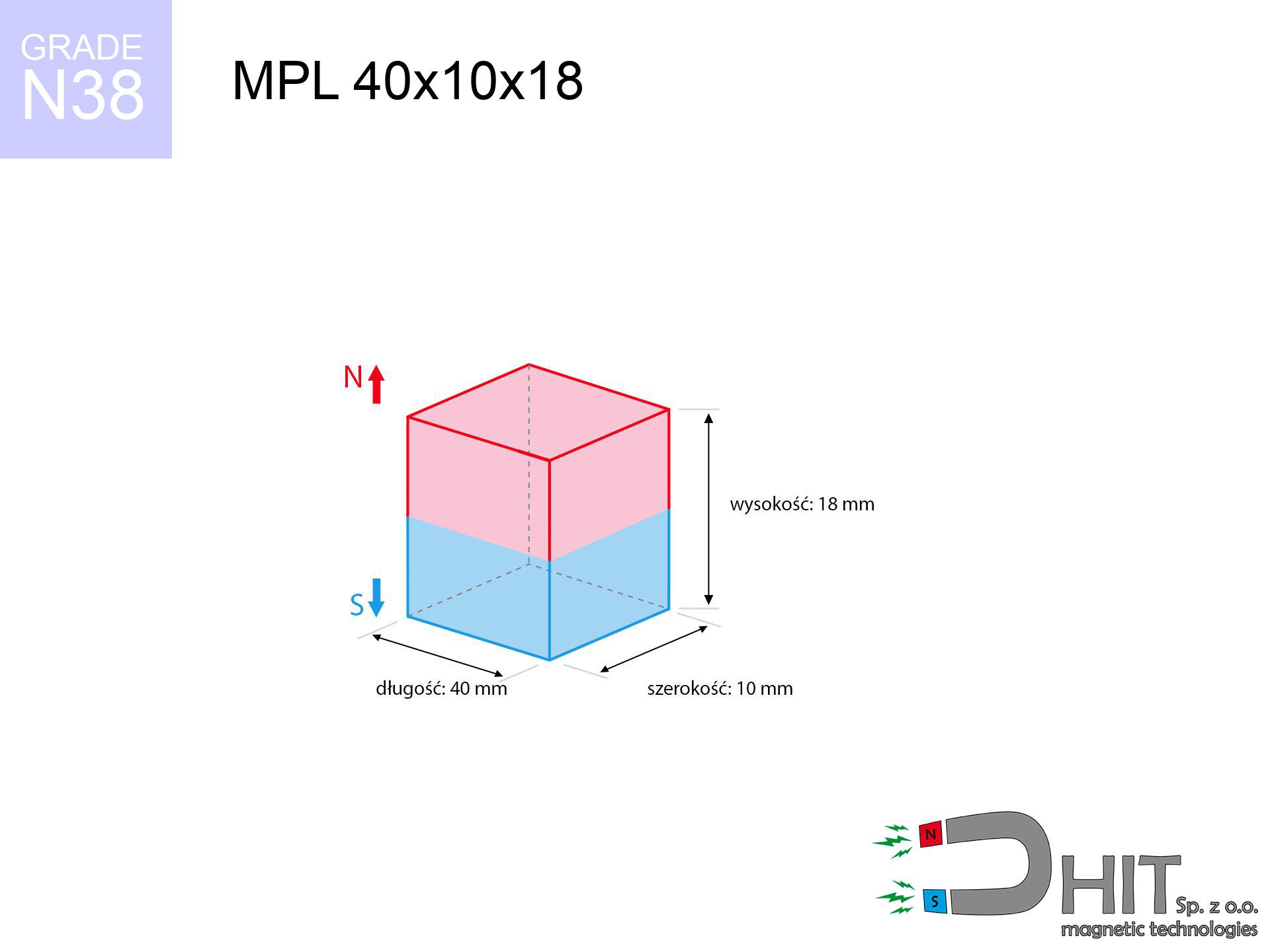

Długość

40 mm [±0,1 mm]

Szerokość

10 mm [±0,1 mm]

Wysokość

18 mm [±0,1 mm]

Waga

54 g

Kierunek magnesowania

→ diametralny

Udźwig

16.72 kg / 164.01 N

Indukcja magnetyczna

540.48 mT / 5405 Gs

Powłoka

[NiCuNi] nikiel

poznaj dane techniczne »

18.45 ZŁ z VAT / szt. + cena za transport

15.00 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

15.00 ZŁ

18.45 ZŁ

cena od 40 szt.

14.10 ZŁ

17.34 ZŁ

cena od 170 szt.

13.20 ZŁ

16.24 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Masz frasunek zakupowy?

Skontaktuj się z nami telefonicznie +48 22 499 98 98 alternatywnie daj znać przez formularz kontaktowy przez naszą stronę.
Udźwig i kształt elementów magnetycznych sprawdzisz u nas w modułowym kalkulatorze.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Szczegółowa specyfikacja MPL 40x10x18 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 40x10x18 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020149
GTIN/EAN	5906301811558
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	40 mm [±0,1 mm]
Szerokość	10 mm [±0,1 mm]
Wysokość	18 mm [±0,1 mm]
Waga	54 g
Kierunek magnesowania	→ diametralny
Udźwig ~ ?	16.72 kg / 164.01 N
Indukcja magnetyczna ~ ?	540.48 mT / 5405 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 40x10x18 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja techniczna magnesu - raport

Niniejsze dane stanowią wynik kalkulacji matematycznej. Wyniki oparte są na algorytmach dla materiału Nd₂Fe₁₄B. Rzeczywiste warunki mogą różnić się od wartości teoretycznych. Traktuj te wyliczenia jako punkt odniesienia podczas planowania montażu.

Tabela 1: Udźwig statyczny prostopadły (udźwig vs odległość) - charakterystyka
MPL 40x10x18 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5402 Gs 540.2 mT	16.72 kg / 36.86 lbs 16720.0 g / 164.0 N	krytyczny poziom
1 mm	4664 Gs 466.4 mT	12.46 kg / 27.48 lbs 12464.6 g / 122.3 N	krytyczny poziom
2 mm	3970 Gs 397.0 mT	9.03 kg / 19.90 lbs 9028.7 g / 88.6 N	mocny
3 mm	3362 Gs 336.2 mT	6.48 kg / 14.28 lbs 6476.4 g / 63.5 N	mocny
5 mm	2432 Gs 243.2 mT	3.39 kg / 7.47 lbs 3388.5 g / 33.2 N	mocny
10 mm	1220 Gs 122.0 mT	0.85 kg / 1.88 lbs 853.2 g / 8.4 N	słaby uchwyt
15 mm	703 Gs 70.3 mT	0.28 kg / 0.62 lbs 282.9 g / 2.8 N	słaby uchwyt
20 mm	440 Gs 44.0 mT	0.11 kg / 0.24 lbs 111.1 g / 1.1 N	słaby uchwyt
30 mm	203 Gs 20.3 mT	0.02 kg / 0.05 lbs 23.6 g / 0.2 N	słaby uchwyt
50 mm	64 Gs 6.4 mT	0.00 kg / 0.01 lbs 2.4 g / 0.0 N	słaby uchwyt

Moc przyciągania spada gwałtownie z każdym milimetrem dystansu. Pamiętaj, że nawet najmniejsza szczelina (np. brud, lakier, kurz) wyraźnie osłabia chwyt. Produkty magnetyczne działają najmocniej podczas styku bezpośredniego; dystans niweluje moc. Zobacz, jak szybko spadają parametry, gdy produkt nie przylega szczelnie do metalowego podłoża. Projektując rozmieszczenie, zrezygnuj ze zbędnych dystansów.

Tabela 2: Siła równoległa ześlizgu (ściana)
MPL 40x10x18 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	3.34 kg / 7.37 lbs 3344.0 g / 32.8 N
1 mm	Stal (~0.2)	2.49 kg / 5.49 lbs 2492.0 g / 24.4 N
2 mm	Stal (~0.2)	1.81 kg / 3.98 lbs 1806.0 g / 17.7 N
3 mm	Stal (~0.2)	1.30 kg / 2.86 lbs 1296.0 g / 12.7 N
5 mm	Stal (~0.2)	0.68 kg / 1.49 lbs 678.0 g / 6.7 N
10 mm	Stal (~0.2)	0.17 kg / 0.37 lbs 170.0 g / 1.7 N
15 mm	Stal (~0.2)	0.06 kg / 0.12 lbs 56.0 g / 0.5 N
20 mm	Stal (~0.2)	0.02 kg / 0.05 lbs 22.0 g / 0.2 N
30 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta przedstawia przybliżoną siłę, którą należy przyłożyć do wywołania zsunięcia się magnesu ku dołowi po pionowej powierzchni stalowej (przy założeniu standardowego współczynnika tarcia). Wartość ta maleje w oparciu o odległości roboczej.

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MPL 40x10x18 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	5.02 kg / 11.06 lbs 5016.0 g / 49.2 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	3.34 kg / 7.37 lbs 3344.0 g / 32.8 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	1.67 kg / 3.69 lbs 1672.0 g / 16.4 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	8.36 kg / 18.43 lbs 8360.0 g / 82.0 N

Umieszczając element na pionowej powierzchni (np. karoserii), będzie on trzymał zaledwie około 1/5 swojej nominalnej mocy. Siła ciążenia oraz niski współczynnik tarcia wpływają na to, że produkty łatwiej zsuwają się v dół, niż odskakują od podłoża. Planujesz wieszak? Zauważ, że siła ścinająca jest znacznie mniejsza od prostopadłej siły odrywania. Na malowanym metalu uchwyt puści w dół pod dużo lżejszym ciężarem. Zastosowanie podkładki antypoślizgowej może skutecznie zwiększyć trzymanie.

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MPL 40x10x18 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	0.84 kg / 1.84 lbs 836.0 g / 8.2 N
1 mm	13%	2.09 kg / 4.61 lbs 2090.0 g / 20.5 N
2 mm	25%	4.18 kg / 9.22 lbs 4180.0 g / 41.0 N
3 mm	38%	6.27 kg / 13.82 lbs 6270.0 g / 61.5 N
5 mm	63%	10.45 kg / 23.04 lbs 10450.0 g / 102.5 N
10 mm	100%	16.72 kg / 36.86 lbs 16720.0 g / 164.0 N
11 mm	100%	16.72 kg / 36.86 lbs 16720.0 g / 164.0 N
12 mm	100%	16.72 kg / 36.86 lbs 16720.0 g / 164.0 N

Cienka płyta metalowa nie zdoła przejąć pełnego strumienia magnetycznego, co trwoni moc magnesu. Jeśli zainstalujesz neodym do cienkiej powierzchni, pole przejdzie na wylot i udźwig gwałtownie spadnie. Aby uzyskać maksimum mocy tego neodymu, potrzebujesz odpowiednio grubego elementu metalu. Przesycenie materiału sprawia, że na cienkich elementach (np. obudowie AGD) uchwyt trzyma słabiej. Dobierz wymiaru blachy zgodnie z poniższą tabelą.

Tabela 5: Stabilność termiczna (stabilność) - próg odporności
MPL 40x10x18 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	16.72 kg / 36.86 lbs 16720.0 g / 164.0 N	OK
40 °C	-2.2%	16.35 kg / 36.05 lbs 16352.2 g / 160.4 N	OK
60 °C	-4.4%	15.98 kg / 35.24 lbs 15984.3 g / 156.8 N	OK
80 °C	-6.6%	15.62 kg / 34.43 lbs 15616.5 g / 153.2 N
100 °C	-28.8%	11.90 kg / 26.25 lbs 11904.6 g / 116.8 N

Klasyczne neodymy tracą siłę po przekroczeniu temperatury maksymalnej. Uważaj na przegrzanie – gorąco może trwale rozmagnesować ten produkt. Wraz ze wzrostem temperatury nośność magnesu chwilowo maleje. Unikaj stosowania tego magnesu w pobliżu źródeł ciepła wyższych niż jego bezpieczny zakres. Zbyt wysoka temperatura doprowadzi do nieodwracalnej utraty właściwości magnetycznych.

*Istotna uwaga: Stabilność cieplna jest zależna zarówno od klasy materiału, ale także od tzw. współczynnika kształtu Pc. Cienkie magnesy (o niskim współczynniku permeancji) tracą właściwości szybciej niż wysokie walce. Kolor czerwony w tabeli sygnalizuje ryzyko nieodwracalnej utraty mocy dla tego modelu.

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól
MPL 40x10x18 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	71.96 kg / 158.65 lbs 5 928 Gs	10.79 kg / 23.80 lbs 10794 g / 105.9 N	N/A
1 mm	62.49 kg / 137.76 lbs 10 068 Gs	9.37 kg / 20.66 lbs 9373 g / 91.9 N	56.24 kg / 123.98 lbs ~0 Gs
2 mm	53.65 kg / 118.27 lbs 9 328 Gs	8.05 kg / 17.74 lbs 8047 g / 78.9 N	48.28 kg / 106.44 lbs ~0 Gs
3 mm	45.76 kg / 100.88 lbs 8 615 Gs	6.86 kg / 15.13 lbs 6864 g / 67.3 N	41.18 kg / 90.79 lbs ~0 Gs
5 mm	32.92 kg / 72.58 lbs 7 308 Gs	4.94 kg / 10.89 lbs 4938 g / 48.4 N	29.63 kg / 65.32 lbs ~0 Gs
10 mm	14.58 kg / 32.15 lbs 4 864 Gs	2.19 kg / 4.82 lbs 2188 g / 21.5 N	13.13 kg / 28.94 lbs ~0 Gs
20 mm	3.67 kg / 8.10 lbs 2 441 Gs	0.55 kg / 1.21 lbs 551 g / 5.4 N	3.30 kg / 7.29 lbs ~0 Gs
50 mm	0.21 kg / 0.46 lbs 585 Gs	0.03 kg / 0.07 lbs 32 g / 0.3 N	0.19 kg / 0.42 lbs ~0 Gs
60 mm	0.10 kg / 0.22 lbs 406 Gs	0.02 kg / 0.03 lbs 15 g / 0.1 N	0.09 kg / 0.20 lbs ~0 Gs
70 mm	0.05 kg / 0.12 lbs 293 Gs	0.01 kg / 0.02 lbs 8 g / 0.1 N	0.05 kg / 0.10 lbs ~0 Gs
80 mm	0.03 kg / 0.06 lbs 217 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.03 kg / 0.06 lbs ~0 Gs
90 mm	0.02 kg / 0.04 lbs 165 Gs	0.00 kg / 0.01 lbs 3 g / 0.0 N	0.02 kg / 0.03 lbs ~0 Gs
100 mm	0.01 kg / 0.02 lbs 128 Gs	0.00 kg / 0.00 lbs 2 g / 0.0 N	0.01 kg / 0.02 lbs ~0 Gs

Dwa produkty magnetyczne przyciągają się wzajemnie z dużo dalszego dystansu niż neodym i metal. Połączenie dwóch magnesów wytwarza potężny strumień i większy zasięg działania. Projektujesz mocne zamknięcie? Wykorzystaj dwa neodymy zamiast neodymu i blaszki. Uważaj, że przy przyciąganiu dwóch neodymów siła uderzenia jest potężna. Lewitacja jest nieco mniejsza niż siła przyciągania, ale wciąż znacząca.
*Poziom pola dla układu N-N wynosi ~0 Gs w geometrycznym środku dystansu pomiędzy magnesami (całkowite wygaszenie wektorów pola).
Ważne: Wyniki odnoszą się do siły rozdzielania zestawu dwóch bliźniaczych bloków magnetycznych (tarcie ~0.15 przy powłoki Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MPL 40x10x18 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	13.5 cm
Implant słuchowy	10 Gs (1.0 mT)	10.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	8.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	6.5 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	6.0 cm
Karta płatnicza	400 Gs (40.0 mT)	2.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.0 cm

Potężne promieniowanie magnesu to realne niebezpieczeństwo dla urządzeń elektronicznych i implantów medycznych. Neodymy wytwarzają strumień, które zakłóca pracę sprzętów cyfrowych. Wiedz, że: niewidoczne promieniowanie oddziałuje przez materię i obudowy. Szczególną ostrożność muszą mieć osoby z implantami słuchowymi oraz dozownikami leków. Zagrożone są również: zegarki mechaniczne, piloty do aut, membrany i wyświetlacze. Nie zbliżaj produktu do kart płatniczych, nośnikach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia
MPL 40x10x18 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	18.30 km/h (5.08 m/s)	0.70 J
30 mm	30.76 km/h (8.55 m/s)	1.97 J
50 mm	39.69 km/h (11.02 m/s)	3.28 J
100 mm	56.12 km/h (15.59 m/s)	6.56 J

Magnesy neodymowe są podatne na odpryski – zderzenie ze stalą grozi ich pęknięciem. Zwróć uwagę na szybkość połączenia – neodym pozostawiony swobodnie staje się niebezpieczny. Siła uderzeniowa może spowodować odpryski materiału lub uszkodzenia palców. Trzymaj mocno magnes przy montażu, aby nie uderzył z impetem w powierzchnię stali. Zderzenie z dużą prędkością oznacza zniszczenie neodymu. Używaj gogli BHP podczas pracy z silnymi okazami.

Tabela 9: Specyfikacja ochrony powierzchni
MPL 40x10x18 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Srebrna powłoka niklowa pełni też funkcję estetyczną, ale nie jest w pełni wodoodporna.

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 40x10x18 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	21 285 Mx	212.9 µWb
Współczynnik P_c	0.79	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) przepływającego przez powierzchnię bieguna. Parametr niezbędny przy budowie generatorów i silników. Wartość P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Zastosowanie podwodne
MPL 40x10x18 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	16.72 kg	Standard
Woda (dno rzeki)	19.14 kg (+2.42 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Pamiętaj jednak o oporze wody przy szybkim wyciąganiu liny.

1. Udźwig w pionie

*Ważne: Na powierzchni pionowej magnes utrzyma jedynie ~20-30% siły oderwania.

2. Wpływ grubości blachy

*Zbyt cienki metal (np. obudowa PC 0.5mm) wyraźnie ogranicza siłę trzymania.

3. Stabilność termiczna

*W klasie N38 maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.79

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020149-2026

Szybki konwerter jednostek

Siła oderwania

Siła w kg

Siła (N)

Siła w lbs

Indukcja magnetyczna

Indukcja (Gs)

Indukcja (T)

Wystarczy podać liczbę, żeby kalkulator sam obliczył resztę.

Zobacz też inne propozycje

Produkt na zamówienie Wysyłamy za 3-5 dni

SM 32x475 [2xM8] / N52 - separator magnetyczny

1488.30 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MW 8x15 / N38 - magnes neodymowy walcowy

3.44 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MP 8x6/3.5x3 / N38 - magnes neodymowy pierścieniowy

0.701 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 40x15x6 / N38 - magnes neodymowy płytkowy

18.45 ZŁ brutto / szt.

Komponent MPL 40x10x18 / N38 cechuje się niskim profilem oraz profesjonalną siłą przyciągania, dzięki czemu jest to rozwiązanie idealne do budowy separatorów i maszyn. Jako sztabka magnetyczna o dużej mocy (ok. 16.72 kg), produkt ten jest dostępny natychmiast z naszego magazynu w Polsce. Ponadto, jego powłoka Ni-Cu-Ni chroni go przed korozją w standardowych warunkach pracy, nadając mu estetyczny wygląd.

Kluczem do sukcesu jest zsuniecie magnesów wzdłuż ich największej płaszczyzny łączenia (wykorzystując np. krawędź stołu), co jest łatwiejsze niż próba ich rozerwania wprost. Aby rozłączyć model MPL 40x10x18 / N38, należy zdecydowanym ruchem zsunąć jeden magnes po krawędzi drugiego, aż siła przyciągania zmaleje. Zalecamy uwagę, ponieważ po rozdzieleniu magnesy mogą chcieć gwałtownie do siebie wrócić, co grozi przytrzaśnięciem skóry. Nigdy nie używaj metalowych narzędzi do podważania, gdyż kruchy materiał NdFeB może odprysnąć i uszkodzić oczy.

Stanowią kluczowy element w produkcji prądnic wiatrowych oraz systemów transportu bliskiego. Świetnie sprawdzają się jako niewidoczne mocowania pod płytkami, drewnem czy szkłem. Ich prostokątny kształt ułatwia precyzyjne wklejanie w wyfrezowane gniazda w drewnie lub tworzywie.

Kleje cyjanoakrylowe (typu Kropelka) są dobre tylko do małych magnesów, przy większych płytkach zalecamy żywice. W przypadku lżejszych zastosowań lub montażu na gładkich powierzchniach, sprawdzi się markowa taśma piankowa (np. 3M VHB), pod warunkiem idealnego odtłuszczenia powierzchni. Pamiętaj, aby przed klejeniem zmatowić i przemyć powierzchnię magnesu, co znacząco zwiększy przyczepność kleju do niklowanej powłoki.

Oś magnetyczna przebiega przez najkrótszy wymiar, co jest typowe dla magnesów chwytakowych. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (40x10 mm), co jest idealne do montażu na płasko. Jest to najpopularniejsza konfiguracja dla magnesów blokowych stosowanych w separatorach i uchwytach.

Prezentowany produkt to magnes neodymowy o precyzyjnie określonych parametrach: 40 mm (długość), 10 mm (szerokość) i 18 mm (grubość). Jest to blok magnetyczny o gabarytach 40x10x18 mm i masie własnej 54 g, gotowy do pracy w temperaturze do 80°C. Produkt spełnia normy dla magnesów klasy N38.

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.

Korzyści

Warto zwrócić uwagę, że obok ekstremalnej mocy, produkty te wyróżniają się następującymi zaletami:

Praktycznie nie ulegają osłabieniu w czasie; po 10 latach eksploatacji zmniejszenie udźwigu to znikome ~1%.
Pozostają niewrażliwe na wpływ innych pól, co czyni je odpornymi na rozmagnesowanie w wymagającym środowisku.
Są nie tylko silne, ale i ładne – dzięki powłokom ich powierzchnia jest błyszcząca i prezentuje się elegancko.
Oferują najwyższą indukcję magnetyczną w punkcie styku, co przekłada się na ogromną siłę.
Specjalna mieszanka pierwiastków sprawia, że są odporne na wysokie temperatury (zależnie od kształtu, nawet do 230°C).
Można je precyzyjnie obrabiać do niestandardowych wymiarów, co ułatwia ich adaptację w skomplikowanych urządzeniach.
Znajdują szerokie zastosowanie w przemyśle high-tech – od dysków twardych i motorów elektrycznych, po precyzyjną diagnostykę.
Mały rozmiar, wielka moc – przy niewielkich gabarytach oferują ogromną siłę, co jest kluczowe przy miniaturyzacji.

Ograniczenia

Oto ograniczenia i wady, o których musisz wiedzieć:

Kruchość to ich mankament. Mogą pęknąć przy zderzeniu, dlatego warto stosować osłony lub montaż w stali.
Gorąco to wróg neodymów – powyżej 80°C tracą właściwości. Do zadań specjalnych polecamy wersje odporne [AH], działającą stabilnie aż do 230°C.
Wilgoć powoduje korozję w mokrym otoczeniu. Na zewnątrz zalecamy użycie magnesów wodoszczelnych (np. w gumie).
Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Lepiej wybrać gotowe uchwyty magnetyczne (magnes w obudowie).
Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując uszkodzenia jelit.
Cena – są droższe niż magnesy ferrytowe, co przy produkcji masowej może być barierą.

Analiza siły trzymania

Najlepsza nośność magnesu w idealnych parametrach – co się na to składa?

Informacja o udźwigu to rezultat pomiaru dla optymalnej konfiguracji, obejmującej:

na bloku wykonanej ze stali konstrukcyjnej, efektywnie zamykającej strumień magnetyczny
której grubość to min. 10 mm
o szlifowanej powierzchni styku
bez najmniejszej szczeliny pomiędzy magnesem a stalą
dla siły przyłożonej pod kątem prostym (w osi magnesu)
przy temperaturze otoczenia pokojowej

Kluczowe elementy wpływające na udźwig

Należy pamiętać, że udźwig roboczy będzie inne pod wpływem następujących czynników, zaczynając od najistotniejszych:

Przerwa między powierzchniami – każdy milimetr dystansu (spowodowany np. lakierem lub nierównością) drastycznie redukuje efektywność magnesu, często o połowę przy zaledwie 0,5 mm.
Kąt przyłożenia siły – największą siłę osiągamy tylko przy prostopadłym odrywaniu. Opór przy zsuwaniu magnesu po blasze jest z reguły wielokrotnie mniejsza (ok. 1/5 udźwigu).
Grubość elementu – aby wykorzystać 100% mocy, stal musi być wystarczająco masywna. Blacha "papierowa" limituje siłę przyciągania (magnes „przebija” ją na wylot).
Skład materiału – nie każda stal reaguje tak samo. Dodatki stopowe pogarszają interakcję z magnesem.
Stan powierzchni – szlifowane elementy gwarantują idealne doleganie, co poprawia nasycenie pola. Nierówny metal zmniejszają efektywność.
Ciepło – magnesy neodymowe posiadają ujemny współczynnik temperaturowy. Gdy jest gorąco są słabsze, a w niskich zyskują na sile (do pewnej granicy).

Pomiar udźwigu wykonywano na gładkiej blaszce o odpowiedniej grubości, przy siłach prostopadłych, natomiast przy siłach działających równolegle nośność jest mniejsza nawet pięć razy. Dodatkowo, nawet minimalna przerwa między magnesem, a blachą obniża nośność.

BHP przy magnesach

Obróbka mechaniczna

Uwaga na ogień: Pył neodymowy jest wysoce łatwopalny. Nie poddawaj magnesów obróbce amatorsko, gdyż grozi to zapłonem.

Niszczenie danych

Ekstremalne pole magnetyczne może skasować dane na kartach płatniczych, nośnikach HDD i innych pamięciach. Zachowaj odstęp min. 10 cm.

Chronić przed dziećmi

Zawsze chroń magnesy przed najmłodszymi. Ryzyko zadławienia jest bardzo duże, a konsekwencje zwarcia magnesów wewnątrz organizmu są tragiczne.

Kruchość materiału

Magnesy neodymowe to materiał ceramiczny, co oznacza, że są podatne na pęknięcia. Gwałtowne złączenie dwóch magnesów spowoduje ich rozpryśnięcie na drobne kawałki.

Ogromna siła

Przed przystąpieniem do pracy, zapoznaj się z zasadami. Gwałtowne złączenie może połamać magnes lub uszkodzić palce. Myśl o krok do przodu.

Wpływ na zdrowie

Osoby z stymulatorem serca muszą utrzymać bezwzględny dystans od magnesów. Pole magnetyczne może zatrzymać pracę implantu.

Uszkodzenia ciała

Niebezpieczeństwo urazu: Siła przyciągania jest tak duża, że może wywołać rany, zgniecenia, a nawet złamania kości. Używaj grubych rękawic.

Wrażliwość na ciepło

Monitoruj warunki termiczne. Ekspozycja magnesu na wysoką temperaturę zdegraduje jego domenę magnetyczną i siłę przyciągania.

Reakcje alergiczne

Informacja alergiczna: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku wystąpienia świądu lub podrażnienia, należy bezzwłocznie zakończyć pracę z magnesami i użyć środków ochronnych.

Trzymaj z dala od elektroniki

Moduły GPS i smartfony są niezwykle podatne na pole magnetyczne. Bezpośredni kontakt z silnym magnesem może zniszczyć czujniki w Twoim telefonie.

Zagrożenie! Szczegółowe omówienie o zagrożeniach w artykule: Niebezpieczne magnesy.

MPL 40x10x18 / N38 - magnes neodymowy płytkowy

Szczegółowa specyfikacja MPL 40x10x18 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja techniczna magnesu - raport

Tabela 1: Udźwig statyczny prostopadły (udźwig vs odległość) - charakterystyka MPL 40x10x18 / N38

Tabela 2: Siła równoległa ześlizgu (ściana) MPL 40x10x18 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu MPL 40x10x18 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy MPL 40x10x18 / N38

Tabela 5: Stabilność termiczna (stabilność) - próg odporności MPL 40x10x18 / N38

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól MPL 40x10x18 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia MPL 40x10x18 / N38

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia MPL 40x10x18 / N38

Tabela 9: Specyfikacja ochrony powierzchni MPL 40x10x18 / N38

Tabela 10: Dane konstrukcyjne (Strumień) MPL 40x10x18 / N38

Tabela 11: Zastosowanie podwodne MPL 40x10x18 / N38

1. Udźwig w pionie

2. Wpływ grubości blachy

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Ekologia i recykling (GPSR)

Siła oderwania

Indukcja magnetyczna

Zobacz też inne propozycje

SM 32x475 [2xM8] / N52 - separator magnetyczny

MW 8x15 / N38 - magnes neodymowy walcowy

MP 8x6/3.5x3 / N38 - magnes neodymowy pierścieniowy

MPL 40x15x6 / N38 - magnes neodymowy płytkowy

Zalety i wady magnesów neodymowych Nd2Fe14B.

Korzyści

Ograniczenia

Analiza siły trzymania

Najlepsza nośność magnesu w idealnych parametrach – co się na to składa?

Kluczowe elementy wpływające na udźwig

BHP przy magnesach

Obróbka mechaniczna

Niszczenie danych

Chronić przed dziećmi

Kruchość materiału

Ogromna siła

Wpływ na zdrowie

Uszkodzenia ciała

Wrażliwość na ciepło

Reakcje alergiczne

Trzymaj z dala od elektroniki

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (udźwig vs odległość) - charakterystyka
MPL 40x10x18 / N38

Tabela 2: Siła równoległa ześlizgu (ściana)
MPL 40x10x18 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MPL 40x10x18 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MPL 40x10x18 / N38

Tabela 5: Stabilność termiczna (stabilność) - próg odporności
MPL 40x10x18 / N38

Tabela 6: Dwa magnesy (przyciąganie) - kolizja pól
MPL 40x10x18 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MPL 40x10x18 / N38

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia
MPL 40x10x18 / N38

Tabela 9: Specyfikacja ochrony powierzchni
MPL 40x10x18 / N38

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 40x10x18 / N38

Tabela 11: Zastosowanie podwodne
MPL 40x10x18 / N38

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.
