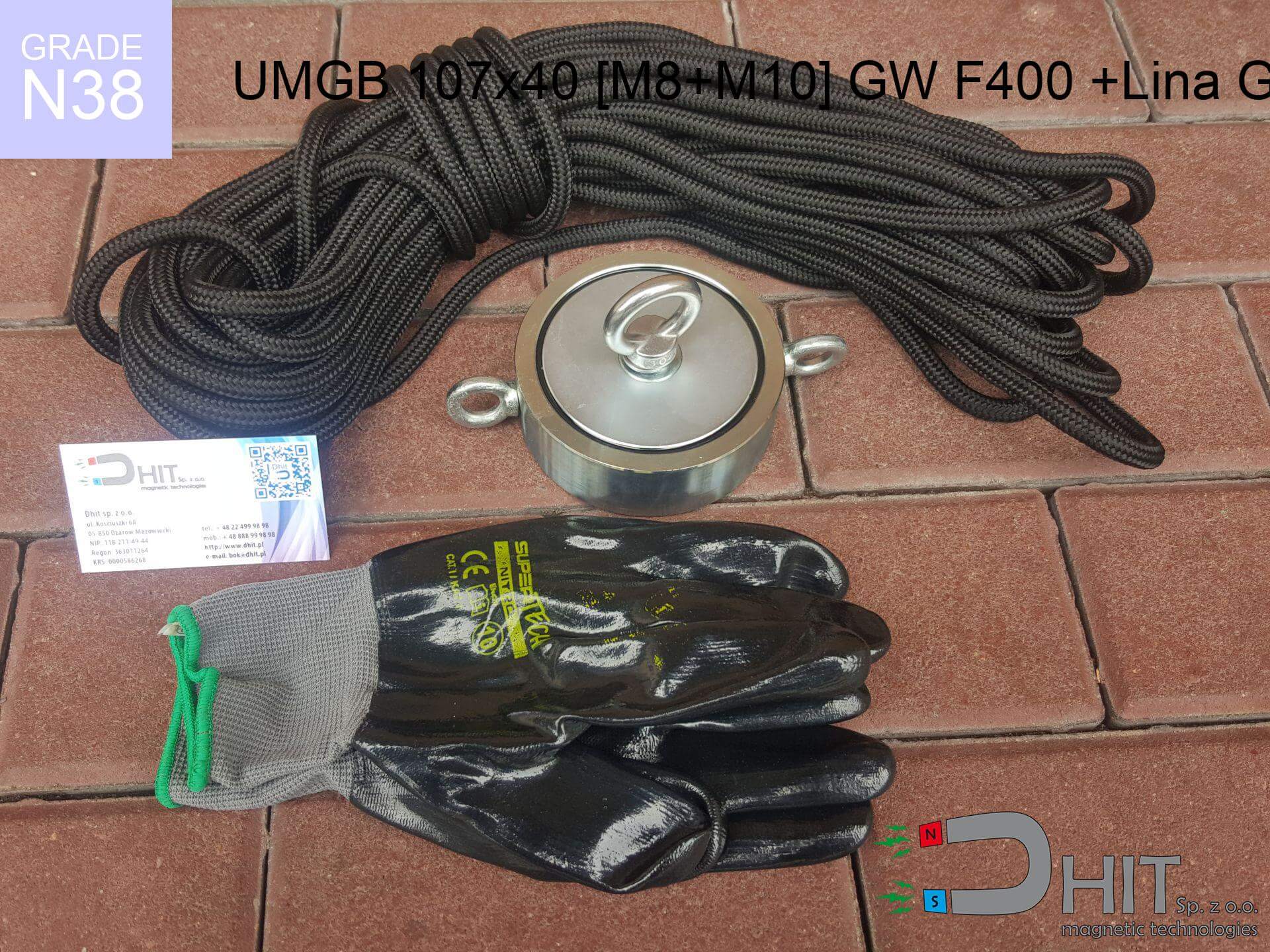

UMGB 107x40 [M8+M10] GW F400 +Lina GOBLIN / N38 - uchwyt magnetyczny goblin

uchwyt magnetyczny goblin

Numer katalogowy 350438

GTIN/EAN: 5906301814801

5.00
Udźwig 480.00 kg / 4707.19 N
Średnica Ø
107 mm [±1 mm]
Wysokość
40 mm [±1 mm]
Waga
2350 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

poznaj specyfikację »

353.85 zł netto / szt.

435.24 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
353.85 zł
435.24 zł
cena od 5 szt.
332.62 zł
409.12 zł
cena od 55 szt.
311.39 zł
383.01 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Dane produktu - UMGB 107x40 [M8+M10] GW F400 +Lina GOBLIN / N38 - uchwyt magnetyczny goblin

Specyfikacja / charakterystyka - UMGB 107x40 [M8+M10] GW F400 +Lina GOBLIN / N38 - uchwyt magnetyczny goblin

właściwości
właściwości wartości
Nr kat. 350438
GTIN/EAN 5906301814801
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 107 mm [±1 mm]
Wysokość 40 mm [±1 mm]
Waga 2350 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 480.00 kg / 4707.19 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGB 107x40 [M8+M10] GW F400 +Lina GOBLIN / N38 - uchwyt magnetyczny goblin
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 12.2-12.6 kGs
remanencja Br [min. - maks.] ? 1220-1260 mT
koercja bHc ? 10.8-11.5 kOe
koercja bHc ? 860-915 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 36-38 BH max MGOe
gęstość energii [min. - maks.] ? 287-303 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Dane techniczne i środowiskowe

Analiza pierwiastkowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 350438-2026
Kalkulator miar

Siła oderwania

Pole magnetyczne

Wypełnij jedną rubrykę, by natychmiast zobaczyć wynik w pozostałych.

Sprawdź inne oferty

MPL 50x50x25 / N38 - magnes neodymowy płytkowy
Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 50x50x25 / N38 - magnes neodymowy płytkowy

159.90 zł brutto / szt.
SM 25x200 [2xM8] / N42 - separator magnetyczny
Produkt na zamówienie Wysyłamy za 3-5 dni

SM 25x200 [2xM8] / N42 - separator magnetyczny

541.20 zł brutto / szt.
UMT 29x38 white / N38 - uchwyt magnetyczny do tablic
Produkt na zamówienie Wysyłamy za 3-5 dni

UMT 29x38 white / N38 - uchwyt magnetyczny do tablic

6.81 zł brutto / szt.
NCM 20x13.5x5 / N38 - uchwyt magnetyczny kanałowy
Produkt na zamówienie Wysyłamy za 3-5 dni

NCM 20x13.5x5 / N38 - uchwyt magnetyczny kanałowy

7.29 zł brutto / szt.

Wady oraz zalety magnesów z neodymu Nd2Fe14B.

Mocne strony

Należy pamiętać, iż obok ekstremalnej siły, magnesy te wyróżniają się następującymi plusami:
  • Cechują się stabilnością – przez okres ok. 10 lat tracą maksymalnie ~1% swojej pierwotnej siły (wg danych).
  • Charakteryzują się ogromną odpornością na rozmagnesowanie, nawet w obecności innych silnych magnesów.
  • Dzięki warstwie ochronnej (NiCuNi, złoto, srebro) zyskują nowoczesny, błyszczący wygląd.
  • Generują skoncentrowane pole magnetyczne przy biegunach, co jest ich znakiem rozpoznawczym.
  • Posiadają imponującą wytrzymałość termiczną, co pozwala na ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
  • Dają się łatwo formować do niestandardowych wymiarów, co pozwala na ich adaptację w skomplikowanych urządzeniach.
  • Spotkasz je wszędzie tam, gdzie liczy się precyzja: w napędach, medycynie oraz systemach IT.
  • Idealny stosunek wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w ciasnych przestrzeniach.

Minusy

Warto znać też słabe strony magnesów neodymowych:
  • Delikatność mechaniczna to ich mankament. Łatwo ulegają uszkodzeniu przy upadku, dlatego warto stosować osłony lub montaż w stali.
  • Standardowe magnesy tracą moc powyżej 80°C. Jeśli potrzebujesz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
  • Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych rekomendujemy wyłącznie magnesy w pełnej izolacji (plastik/guma).
  • Trudności montażowe: zamiast próbować robić otwory kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
  • Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując uszkodzenia jelit.
  • Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na ekonomię rozwiązania.

Parametry udźwigu

Najlepsza nośność magnesu w idealnych parametrach – co się na to składa?

Wartość udźwigu podana w specyfikacji odnosi się do siły granicznej, zarejestrowanej w środowisku optymalnym, czyli:
  • na podłożu wykonanej ze stali miękkiej, efektywnie zamykającej strumień magnetyczny
  • o przekroju wynoszącej minimum 10 mm
  • o wypolerowanej powierzchni kontaktu
  • w warunkach bezszczelinowych (powierzchnia do powierzchni)
  • przy pionowym kierunku działania siły (kąt 90 stopni)
  • w warunkach ok. 20°C

Czynniki determinujące udźwig w warunkach realnych

Warto wiedzieć, iż udźwig roboczy będzie inne w zależności od następujących czynników, zaczynając od najistotniejszych:
  • Szczelina między powierzchniami – każdy milimetr dystansu (spowodowany np. lakierem lub brudem) zmniejsza siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
  • Kierunek siły – pamiętaj, że magnes najmocniej trzyma prostopadle. Przy działaniu sił bocznych, siła trzymania spada znacząco, często do poziomu 20-30% wartości maksymalnej.
  • Grubość ścianki – im cieńsza blacha, tym słabsze trzymanie. Część pola magnetycznego przechodzi przez materiał, zamiast generować siłę.
  • Materiał blachy – stal niskowęglowa daje najlepsze rezultaty. Domieszki stopowe redukują właściwości magnetyczne i udźwig.
  • Gładkość – idealny styk uzyskamy tylko na wypolerowanej stali. Wszelkie rysy i nierówności tworzą poduszki powietrzne, osłabiając magnes.
  • Temperatura – podgrzanie magnesu skutkuje osłabieniem indukcji. Warto sprawdzić limit termiczny dla danego modelu.

Pomiar udźwigu wykonywano na gładkiej blaszce o odpowiedniej grubości, przy prostopadłym działaniu siły, natomiast przy działaniu siły na zsuwanie siła trzymania jest mniejsza nawet 75%. Co więcej, nawet drobny odstęp pomiędzy powierzchnią magnesu, a blachą obniża siłę trzymania.

BHP przy magnesach
Kruchy spiek

Magnesy neodymowe to spiek proszkowy, co oznacza, że są łamliwe jak szkło. Zderzenie dwóch magnesów wywoła ich rozpryśnięcie na drobne kawałki.

Ostrzeżenie dla sercowców

Uwaga zdrowotna: Magnesy neodymowe mogą dezaktywować rozruszniki serca i defibrylatory. Unikaj kontaktu, jeśli posiadasz implanty elektroniczne.

Nie przegrzewaj magnesów

Kontroluj ciepło. Podgrzanie magnesu powyżej 80 stopni Celsjusza trwale osłabi jego strukturę magnetyczną i udźwig.

Elektronika precyzyjna

Ważna informacja: magnesy neodymowe generują pole, które zakłócają systemy nawigacji. Utrzymuj bezpieczny dystans od komórki, tabletu i urządzeń GPS.

Ryzyko połknięcia

Neodymowe magnesy to nie zabawki. Przypadkowe zjedzenie kilku magnesów może skutkować ich zaciśnięciem jelit, co stwarza śmiertelne niebezpieczeństwo i wiąże się z koniecznością natychmiastowej operacji.

Siła neodymu

Postępuj ostrożnie. Magnesy neodymowe działają z daleka i łączą się z ogromną siłą, często szybciej niż jesteś w stanie przewidzieć.

Unikaj kontaktu w przypadku alergii

Niektóre osoby ma uczulenie na pierwiastek nikiel, którym pokryta jest większość magnesy neodymowe. Dłuższy kontakt może powodować silną reakcję alergiczną. Zalecamy stosowanie rękawiczek ochronnych.

Niszczenie danych

Nie przykładaj magnesów do portfela, komputera czy ekranu. Magnes może zniszczyć te urządzenia oraz wymazać paski magnetyczne z kart.

Nie wierć w magnesach

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Ryzyko zmiażdżenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.
