Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj! CO2 GPSR PPWR REACH

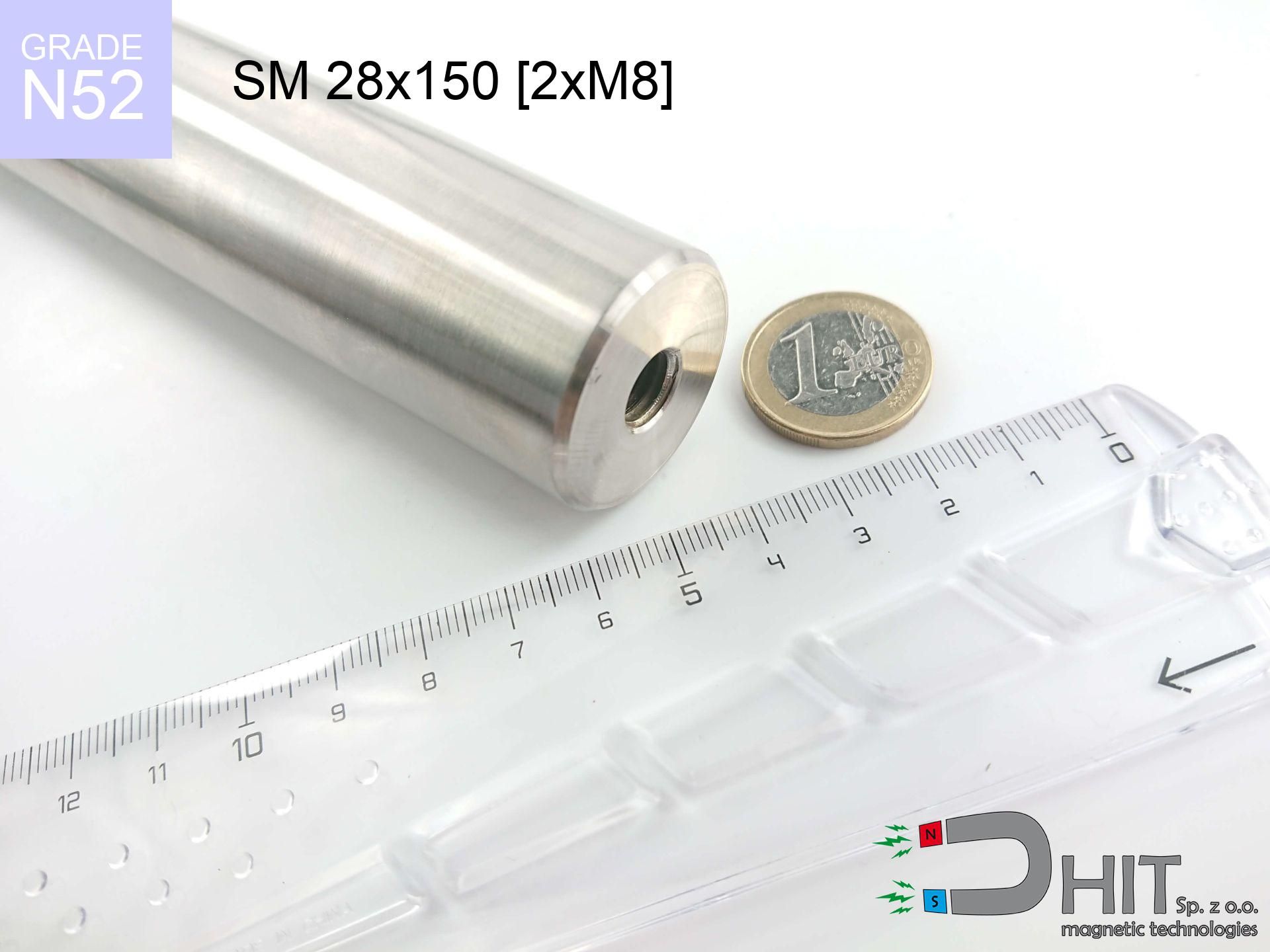

SM 28x150 [2xM8] / N52 - separator magnetyczny

separator magnetyczny

Numer katalogowy 130519

Średnica Ø
28 mm [±1 mm]
Wysokość
150 mm [±1 mm]
Waga
702.46 g
Strumień magnetyczny
~ 8 500 Gauss [±5%]

Jak mierzymy te parametry — atesty i pomiary

poznaj specyfikację »

430.00 zł netto / szt.

528.90 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
430.00 zł
528.90 zł
cena od 10 szt.
408.50 zł
502.46 zł
cena od 15 szt.
387.00 zł
476.01 zł

Najczęstsze pytania

Jak dobrać separator magnetyczny do drobnych zanieczyszczeń i jak sprawdzić jego dostępność?
Do cząstek poniżej 0,5 mm — pręt Ø32 mm w klasie N52, o indukcji powierzchniowej około 10 000 Gs. Pręt Ø25 w klasie N42 daje około 6 500 Gs i dobiera się go do zanieczyszczeń powyżej 1 mm: śrub, podkładek, kawałków drutu. Drobna frakcja wymaga wyższej indukcji, bo siła działa na masę cząstki, a ta spada z trzecią potęgą wymiaru.
Gdzie kupić separator magnetyczny do linii produkcyjnej i na co zwrócić uwagę?
Jesteśmy producentem separatorów, więc wymiary dobieramy do instalacji, a nie odwrotnie. Patrz na cztery rzeczy: indukcję na powierzchni roboczej, a nie sam udźwig; rozstaw prętów dopasowany do frakcji; sposób czyszczenia, bo przy pracy ciągłej to on decyduje o przestojach; materiał obudowy przy wymaganiach HACCP, IFS albo BRC. Wystarczy rysunek albo wymiary przesypu, żebyśmy dobrali wkład.
Jak zweryfikować atestowane parametry separatora przed zakupem?
Poproś o trzy rzeczy: wartość indukcji, punkt jej pomiaru na powierzchni roboczej i przyrząd, którym mierzono. Gauss podany bez punktu pomiaru nie znaczy nic — na końcu pręta i w jego środku wartości różnią się istotnie. Warunki naszych pomiarów publikujemy na stronie atestów; rośnie ona razem z pomiarami, więc puste pola znaczą, że danej serii jeszcze nie zmierzyliśmy.
Czy belka magnetyczna wytrzyma intensywną eksploatację na linii produkcyjnej?
Sam magnes nie zużywa się od pracy — traci moc dopiero od temperatury powyżej granicy swojej klasy albo od uderzenia, które ukruszy materiał. W praktyce zużywa się obudowa i mocowanie, nie wkład. Przy pracy ciągłej krytyczne jest czyszczenie: warstwa wychwyconych opiłków sama staje się szczeliną i obniża skuteczność, więc jego częstotliwość dobiera się do zapylenia, a nie do kalendarza.
Jaka konstrukcja wałka magnetycznego sprawdzi się w zapylonym środowisku?
W zapyleniu liczy się szczelność łożysk i gładkość powierzchni: pył, który wejdzie pod obudowę, ściera ją od środka, a chropowata powierzchnia zatrzymuje warstwę opiłków. Stal nierdzewna polerowana czyści się łatwiej niż malowana. Przy wysokiej temperaturze materiału sypkiego dobiera się klasę magnesu z zapasem — standardowe N pracują do 80 °C, serie H i wyższe powyżej.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Karta produktu - SM 28x150 [2xM8] / N52 - separator magnetyczny

Specyfikacja / charakterystyka - SM 28x150 [2xM8] / N52 - separator magnetyczny

właściwości
właściwości wartości
Nr kat. 130519
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 28 mm [±1 mm]
Wysokość 150 mm [±1 mm]
Waga 702.46 g
Rodzaj materiału Stal nierdzewna AISI 304 / A2
Strumień magnetyczny ~ 8 500 Gauss [±5%]
Rozmiar/ilość mocowania M8x2
Biegunowość obwodowa - 5 nabiegunników
Grubość rury osłonowej 1 mm
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N52

Specyfikacja / charakterystyka SM 28x150 [2xM8] / N52 - separator magnetyczny
właściwości wartości jednostki
remanencja Br [min. - maks.] ? 14.2-14.7 kGs
remanencja Br [min. - maks.] ? 1420-1470 mT
koercja bHc ? 10.8-12.5 kOe
koercja bHc ? 860-995 kA/m
faktyczna wewnętrzna siła iHc ≥ 12 kOe
faktyczna wewnętrzna siła iHc ≥ 955 kA/m
gęstość energii [min. - maks.] ? 48-53 BH max MGOe
gęstość energii [min. - maks.] ? 380-422 BH max KJ/m
max. temperatura ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²

Tabela 1: Konstrukcja wałka
SM 28x150 [2xM8] / N52

Parametr Wartość Opis / Jednostka
Średnica (Ø) 28 mm
Długość całkowita 150 mm (L)
Długość aktywna 114 mm
Liczba sekcji 4 modułów
Strefa martwa 36 mm (2x 18mm starter)
Waga (szacowana) ~702 g
Pow. aktywna 100 cm² (Area)
Materiał obudowy AISI 304 1.4301 (Inox)
Wykończenie Ra < 0.8 µm Polerowane
Klasa temp. 80°C Standard (N)
Spadek siły (przy max °C) -12.8% Strata odwracalna (fizyka)
Siła (obliczona) 22.7 kg (teoret.)
Indukcja (pow.) ~8 500 Gauss (Max)
Max T = 80°C. Dane konstrukcyjne dla serii z gwintem M8/M10.

Wykres 2: Profil pola (4 sekcji)

Symulacja: 4 modułów magnetycznych (rozstaw 23 mm).

Wykres 3: Wydajność temperaturowa

Specyfikacja techniczna i ekologia

Specyfikacja materiałowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 130519-2026
Szybki konwerter jednostek

Udźwig magnesu

Indukcja magnetyczna

Wystarczy wpisać daną, żeby system automatycznie przeliczył resztę.

Sprawdź inne produkty

MW 7x1.5 / N38 - magnes neodymowy walcowy
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 7x1.5 / N38 - magnes neodymowy walcowy

0.369 zł brutto / szt.
BM 850x180x70 [4x M8] - belka magnetyczna
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

BM 850x180x70 [4x M8] - belka magnetyczna

7729.93 zł brutto / szt.
UMGW 36x18x8 [M8] GW / N38 - uchwyt magnetyczny gwint wewnętrzny
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMGW 36x18x8 [M8] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

23.99 zł brutto / szt.
UMC 60x9/5x15 / N38 - uchwyt magnetyczny cylindryczny
Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMC 60x9/5x15 / N38 - uchwyt magnetyczny cylindryczny

64.94 zł brutto / szt.
Produkt ten służy do skutecznego wyłapywania zanieczyszczeń ferromagnetycznych z produktów sypkich i płynnych. Stosuje się go powszechnie do oczyszczania mąki, cukru, granulatu tworzyw oraz olejów i chłodziw. Dzięki zastosowaniu silnych magnesów neodymowych, wałek wyłapuje nawet pył metaliczny.
Konstrukcja opiera się na szczelnej, zespawanej obudowie ze stali nierdzewnej, polerowanej na gładko. Wewnątrz umieszczony jest stos silnych magnesów neodymowych ułożonych w specjalnej konfiguracji (układ magnetyczny). Dzięki temu wałek jest trwały, higieniczny i łatwy do utrzymania w czystości.
Metalowe zanieczyszczenia są silnie przyciągane, dlatego ich usunięcie gołą ręką lub w rękawicy może być trudne. Można użyć sprężonego powietrza lub specjalnych zrzutników (pierścieni) niemagnetycznych. W przemyśle stosuje się rury osłonowe (tzw. system Easy Clean), z których wysuwa się wkład magnetyczny.
Im więcej Gaussów, tym mniejsze i słabiej magnetyczne cząstki zostaną skutecznie złapane. Do podstawowej ochrony maszyn przed kawałkami żelaza w zupełności wystarczy moc standardowa. Dla branży spożywczej i precyzyjnej zalecamy najwyższe parametry indukcji.
Tak, jako polski producent wykonujemy wałki o dowolnej długości i średnicy (standard to fi 25mm i 32mm). Możesz wybrać sposób montażu zgodny z Twoim projektem technicznym. Zapewniamy szybką realizację zamówień specjalnych i doradztwo techniczne.

Zalety i wady neodymowych magnesów Nd2Fe14B.

Mocne strony

Neodymy to nie tylko siła, ale także inne istotne właściwości, w tym::
  • Praktycznie nie ulegają osłabieniu w czasie; po 10 latach użytkowania zmniejszenie udźwigu to marginalne ~1%.
  • Inne źródła magnetyzmu nie wpływają na ich szybkiego rozmagnesowania – posiadają wysoki współczynnik odporności magnetycznej.
  • Są nie tylko silne, ale i ładne – poprzez niklowanie lub złocenie ich powierzchnia jest błyszcząca i wygląda estetycznie.
  • Cechują się bardzo wysoką gęstością pola na powierzchni, co umożliwia mocne przyciąganie nawet małych elementów.
  • Dzięki zaawansowanej technologii radzą sobie w temperaturach sięgających 230°C, zachowując swoje parametry.
  • Duża swoboda w doborze kształtu i wymiaru to ich wielka zaleta w konstrukcjach.
  • Znajdują szerokie zastosowanie w nowoczesnej technice – od dysków twardych i silników, po precyzyjną aparaturę medyczną.
  • Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie zapewniają wysoką skuteczność.

Ograniczenia

Oto ograniczenia i wady, o których musisz wiedzieć:
  • Delikatność mechaniczna to ich słaba strona. Mogą pęknąć przy upadku, dlatego zalecamy obudowy lub uchwyty.
  • Standardowe magnesy tracą moc powyżej 80°C. Jeśli potrzebujesz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
  • Podatność na wilgoć skutkuje utlenianiem. Do zadań zewnętrznych sugerujemy wyłącznie magnesy w pełnej izolacji (plastik/guma).
  • Trudności montażowe: zamiast próbować gwintować kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gwinty.
  • Ryzyko połknięcia – drobne magnesy są niebezpieczne dla dzieci. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą zakłócać badania (np. rezonans).
  • Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Parametry udźwigu

Udźwig maksymalny dla magnesu neodymowego – co się na to składa?

Moc magnesu została wyznaczona dla optymalnej konfiguracji, zakładającej:
  • na płycie wykonanej ze stali konstrukcyjnej, optymalnie przewodzącej strumień magnetyczny
  • o grubości przynajmniej 10 mm
  • charakteryzującej się brakiem chropowatości
  • bez żadnej przerwy powietrznej pomiędzy magnesem a stalą
  • przy pionowym wektorze siły (kąt 90 stopni)
  • w standardowej temperaturze otoczenia

Determinanty praktycznego udźwigu magnesu

Trzeba mieć na uwadze, że udźwig roboczy może być niższe zależnie od poniższych elementów, zaczynając od najistotniejszych:
  • Odstęp (między magnesem a metalem), ponieważ nawet bardzo mała odległość (np. 0,5 mm) powoduje zmniejszenie siły nawet o 50% (dotyczy to także farby, korozji czy brudu).
  • Kąt przyłożenia siły – największą siłę mamy tylko przy ciągnięciu pod kątem 90°. Siła ścinająca magnesu po powierzchni jest standardowo wielokrotnie niższa (ok. 1/5 udźwigu).
  • Grubość metalu – im cieńsza blacha, tym słabsze trzymanie. Część pola magnetycznego przechodzi przez materiał, zamiast generować siłę.
  • Rodzaj materiału – idealnym podłożem jest stal o wysokiej przenikalności. Żeliwo mogą generować mniejszy udźwig.
  • Stan powierzchni – powierzchnie gładkie zapewniają maksymalny styk, co zwiększa siłę. Nierówny metal osłabiają chwyt.
  • Czynnik termiczny – wysoka temperatura zmniejsza pole magnetyczne. Zbyt wysoka temperatura może trwale uszkodzić magnes.

Siłę trzymania testowano na powierzchni blachy o grubości 20 mm, kiedy przyłożono siłę prostopadłą, jednak przy działaniu siły na zsuwanie nośność jest mniejsza nawet 75%. Ponadto, nawet drobny odstęp między powierzchnią magnesu, a blachą zmniejsza nośność.

Instrukcja bezpiecznej obsługi magnesów
Łamliwość magnesów

Ryzyko skaleczenia. Magnesy mogą pęknąć przy niekontrolowanym uderzeniu, wyrzucając ostre odłamki w powietrze. Noś okulary.

Uczulenie na powłokę

Uwaga na nikiel: warstwa ochronna Ni-Cu-Ni ma w składzie nikiel. W przypadku pojawienia się reakcji alergicznej, należy bezzwłocznie zakończyć pracę z magnesami i użyć środków ochronnych.

Wpływ na zdrowie

Uwaga zdrowotna: Magnesy neodymowe mogą dezaktywować stymulatory i defibrylatory. Nie zbliżaj się, jeśli posiadasz urządzenia wspomagające.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Elektronika precyzyjna

Urządzenia nawigacyjne są wyjątkowo wrażliwe na wpływ magnesów. Bliskie sąsiedztwo z silnym magnesem może zniszczyć czujniki w Twoim telefonie.

Ochrona dłoni

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Ochrona urządzeń

Ekstremalne oddziaływanie może zniszczyć zapis na kartach płatniczych, nośnikach HDD i innych pamięciach. Trzymaj dystans min. 10 cm.

Nie dawać dzieciom

Artykuł tylko dla osób pełnoletnich. Drobne magnesy mogą zostać aspirrowane, co prowadzi do poważnych obrażeń. Trzymaj z dala od niepowołanych osób.

Siła neodymu

Stosuj magnesy odpowiedzialnie. Ich ogromna siła może zaskoczyć nawet profesjonalistów. Bądź skupiony i respektuj ich siły.

Maksymalna temperatura

Kontroluj ciepło. Podgrzanie magnesu powyżej 80 stopni Celsjusza zniszczy jego domenę magnetyczną i siłę przyciągania.
