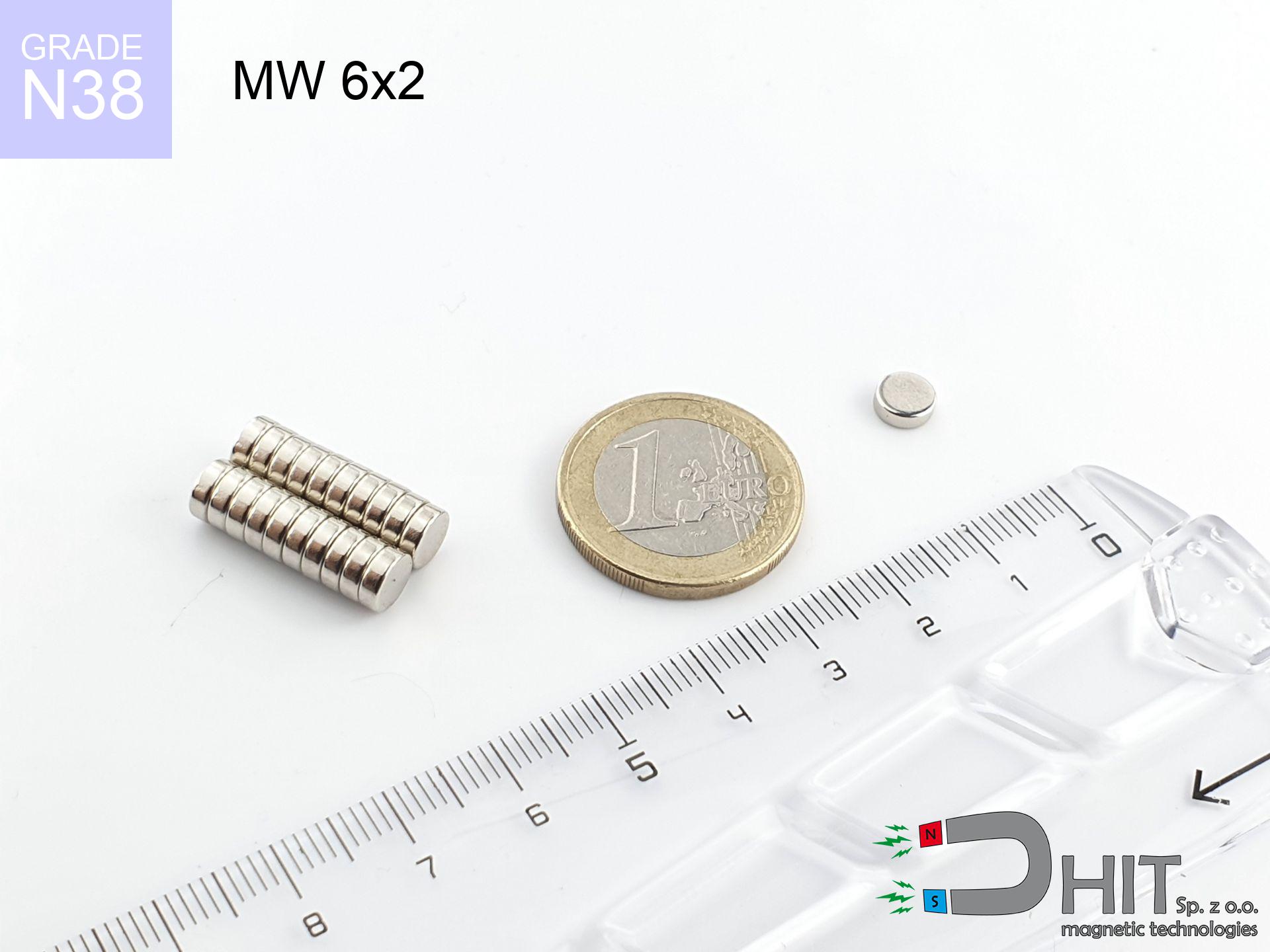

MW 6x2 / N38 - magnes neodymowy walcowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy walcowy

Numer katalogowy 010092

GTIN/EAN: 5906301810919

5.00

Średnica Ø

6 mm [±0,1 mm]

Wysokość

2 mm [±0,1 mm]

Waga

0.42 g

Kierunek magnesowania

↑ osiowy

Udźwig

0.86 kg / 8.43 N

Indukcja magnetyczna

343.37 mT / 3434 Gs

Powłoka

[NiCuNi] nikiel

zobacz właściwości »

0.246 ZŁ z VAT / szt. + cena za transport

0.200 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

0.200 ZŁ

0.246 ZŁ

cena od 1600 szt.

0.1880 ZŁ

0.231 ZŁ

cena od 3200 szt.

0.1760 ZŁ

0.216 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Nie jesteś pewien wyboru?

Skontaktuj się z nami telefonicznie +48 888 99 98 98 alternatywnie pisz przez nasz formularz online na naszej stronie.
Moc a także budowę magnesu zobaczysz dzięki naszemu narzędziu online do obliczeń.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Szczegółowa specyfikacja MW 6x2 / N38 - magnes neodymowy walcowy

Specyfikacja / charakterystyka - MW 6x2 / N38 - magnes neodymowy walcowy

właściwości

właściwości	wartości
Nr kat.	010092
GTIN/EAN	5906301810919
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica Ø	6 mm [±0,1 mm]
Wysokość	2 mm [±0,1 mm]
Waga	0.42 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	0.86 kg / 8.43 N
Indukcja magnetyczna ~ ?	343.37 mT / 3434 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MW 6x2 / N38 - magnes neodymowy walcowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza techniczna magnesu neodymowego - dane

Poniższe dane stanowią rezultat kalkulacji matematycznej. Wartości oparte są na algorytmach dla klasy Nd₂Fe₁₄B. Rzeczywiste osiągi mogą nieznacznie odbiegać od wyników symulacji. Traktuj te dane jako pomoc pomocniczą przy projektowaniu systemów.

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - wykres oddziaływania
MW 6x2 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	3430 Gs 343.0 mT	0.86 kg / 1.90 lbs 860.0 g / 8.4 N	niskie ryzyko
1 mm	2423 Gs 242.3 mT	0.43 kg / 0.95 lbs 429.2 g / 4.2 N	niskie ryzyko
2 mm	1521 Gs 152.1 mT	0.17 kg / 0.37 lbs 169.0 g / 1.7 N	niskie ryzyko
3 mm	932 Gs 93.2 mT	0.06 kg / 0.14 lbs 63.5 g / 0.6 N	niskie ryzyko
5 mm	382 Gs 38.2 mT	0.01 kg / 0.02 lbs 10.7 g / 0.1 N	niskie ryzyko
10 mm	76 Gs 7.6 mT	0.00 kg / 0.00 lbs 0.4 g / 0.0 N	niskie ryzyko
15 mm	26 Gs 2.6 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
20 mm	12 Gs 1.2 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
30 mm	4 Gs 0.4 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
50 mm	1 Gs 0.1 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko

Siła magnetyczna spada drastycznie wraz z każdym kolejnym milimetrem szczeliny. Wiedz, że nawet najmniejsza szczelina (np. zanieczyszczenia, lakier, okleina) znacząco osłabia chwyt. Neodymy pracują optymalnie przy bezpośrednim kontakcie; dystans niweluje siłę. Zwróć uwagę, jak gwałtownie maleje udźwig, gdy magnes nie przylega płasko do powierzchni stali. Projektując rozmieszczenie, zrezygnuj ze niepotrzebnych przerw.

Tabela 2: Siła równoległa ześlizgu (pion)
MW 6x2 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.17 kg / 0.38 lbs 172.0 g / 1.7 N
1 mm	Stal (~0.2)	0.09 kg / 0.19 lbs 86.0 g / 0.8 N
2 mm	Stal (~0.2)	0.03 kg / 0.07 lbs 34.0 g / 0.3 N
3 mm	Stal (~0.2)	0.01 kg / 0.03 lbs 12.0 g / 0.1 N
5 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
10 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Poniższa tabela wylicza teoretyczną siłę, konieczną do zainicjowania przesunięcia magnesu w dół po wertykalnej płaszczyźnie wykonanej ze stali (przy założeniu standardowego współczynnika tarcia). Wartość ta maleje w oparciu o wielkości szczeliny powietrznej.

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MW 6x2 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.26 kg / 0.57 lbs 258.0 g / 2.5 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.17 kg / 0.38 lbs 172.0 g / 1.7 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.09 kg / 0.19 lbs 86.0 g / 0.8 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	0.43 kg / 0.95 lbs 430.0 g / 4.2 N

Umieszczając uchwyt na pionowej powierzchni (np. tablicy), możesz liczyć na jedynie około 1/5 swojej nominalnej mocy. Siła ciążenia i słaby stopień przyczepności sprawiają, że magnesy szybciej zsuwają się v dół, niż odrywają. Planujesz mocowanie pionowe? Weź pod uwagę, że siła poślizgu jest wyraźnie niższa od prostopadłej siły odrywania. Na śliskiej powierzchni uchwyt zsunie się w dół pod znacznie mniejszym obciążeniem. Zastosowanie podkładki specjalnej może znacznie poprawić wynik.

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MW 6x2 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.09 kg / 0.19 lbs 86.0 g / 0.8 N
1 mm	25%	0.22 kg / 0.47 lbs 215.0 g / 2.1 N
2 mm	50%	0.43 kg / 0.95 lbs 430.0 g / 4.2 N
3 mm	75%	0.65 kg / 1.42 lbs 645.0 g / 6.3 N
5 mm	100%	0.86 kg / 1.90 lbs 860.0 g / 8.4 N
10 mm	100%	0.86 kg / 1.90 lbs 860.0 g / 8.4 N
11 mm	100%	0.86 kg / 1.90 lbs 860.0 g / 8.4 N
12 mm	100%	0.86 kg / 1.90 lbs 860.0 g / 8.4 N

Zbyt cienka stal nie zdoła absorbować całego pola magnetycznego, co osłabia realne działanie magnesu. Jeśli zamocujesz silny magnes do zbyt cienkiego podłoża, magnetyzm przeniknie na wylot i udźwig gwałtownie spadnie. Aby wykorzystać 100% mocy tego magnesu, wymagasz wystarczająco solidnego elementu stali. Przesycenie materiału powoduje, że na blaszanych konstrukcjach (np. cienkich profilach) uchwyt wykazuje mniejszy udźwig. Zalecamy dobór przekroju blachy według poniższych danych.

Tabela 5: Wytrzymałość temperaturowa (stabilność) - limit termiczny
MW 6x2 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	0.86 kg / 1.90 lbs 860.0 g / 8.4 N	OK
40 °C	-2.2%	0.84 kg / 1.85 lbs 841.1 g / 8.3 N	OK
60 °C	-4.4%	0.82 kg / 1.81 lbs 822.2 g / 8.1 N
80 °C	-6.6%	0.80 kg / 1.77 lbs 803.2 g / 7.9 N
100 °C	-28.8%	0.61 kg / 1.35 lbs 612.3 g / 6.0 N

Klasyczne neodymy zmieniają swoje właściwości moc po przekroczeniu temperatury maksymalnej. Uważaj na przegrzanie – nadmiar ciepła może nieodwracalnie zniszczyć ten magnes. Wraz z podnoszeniem się ciepła siła neodymu tymczasowo spada. Unikaj stosowania tego magnesu blisko grzejników przekraczających jego zakres roboczy. Zbyt wysoka temperatura doprowadzi do trwałej degradacji właściwości magnetycznych.

*Nota inżynierska: Odporność na temperaturę jest zależna zarówno od klasy materiału, jak i od proporcji wymiarów. Magnesy płaskie (tzw. pancake magnets) mogą ulec trwałemu rozmagnesowaniu szybciej niż wysokie walce. Oznaczenie danger w tabeli wskazuje na ryzyko nieodwracalnej utraty mocy dla tego konkretnego wymiaru.

Tabela 6: Dwa magnesy (przyciąganie) - siły w układzie
MW 6x2 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	2.05 kg / 4.52 lbs 4 944 Gs	0.31 kg / 0.68 lbs 308 g / 3.0 N	N/A
1 mm	1.52 kg / 3.34 lbs 5 900 Gs	0.23 kg / 0.50 lbs 228 g / 2.2 N	1.37 kg / 3.01 lbs ~0 Gs
2 mm	1.02 kg / 2.26 lbs 4 847 Gs	0.15 kg / 0.34 lbs 154 g / 1.5 N	0.92 kg / 2.03 lbs ~0 Gs
3 mm	0.65 kg / 1.44 lbs 3 869 Gs	0.10 kg / 0.22 lbs 98 g / 1.0 N	0.59 kg / 1.29 lbs ~0 Gs
5 mm	0.25 kg / 0.54 lbs 2 379 Gs	0.04 kg / 0.08 lbs 37 g / 0.4 N	0.22 kg / 0.49 lbs ~0 Gs
10 mm	0.03 kg / 0.06 lbs 764 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.02 kg / 0.05 lbs ~0 Gs
20 mm	0.00 kg / 0.00 lbs 153 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 12 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 7 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 5 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 3 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 2 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 2 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa produkty magnetyczne przyciągają się wzajemnie z szerszego promienia niż neodym i metal. Taki system magnes-magnes wytwarza potężny strumień i większy zasięg pracy. Projektujesz mocne zamknięcie? Wykorzystaj dwa neodymy zamiast neodymu i blaszki. Zachowaj ostrożność, że przy łączeniu pary magnesów siła zgniotu jest potężna. Siła odpychania jest troszkę słabsza niż siła przyciągania, ale wciąż znacząca.
*Poziom indukcji magnetycznej przy konfiguracji odpychania wynosi ~0 Gs w geometrycznym środku szczeliny pomiędzy magnesami (anihilacja sił magnetycznych).
* Wyniki prezentują siły rozdzielania pary takich samych magnesów (tarcie ~0.15 dla powłoki Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MW 6x2 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	3.0 cm
Implant słuchowy	10 Gs (1.0 mT)	2.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	2.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	1.5 cm
Pilot do auta	50 Gs (5.0 mT)	1.5 cm
Karta płatnicza	400 Gs (40.0 mT)	0.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	0.5 cm

Silne pole magnetyczne stanowi duże ryzyko dla urządzeń elektronicznych i rozruszników serca. Magnesy te wytwarzają pole, które niszczy działanie czułych urządzeń medycznych. Wiedz, że: niewidzialne pole magnetyczne przechodzi przez tkanki i obudowy. Zwiększoną czujność muszą zachować osoby z implantami słuchowymi oraz pompami insulinowymi. Wpływ odczują również: zegarki mechaniczne, piloty do aut, głośniki i wyświetlacze. Nie kładź magnesu przy kartach, nośnikach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Energia uderzenia (energia kinetyczna) - skutki zderzenia
MW 6x2 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	45.65 km/h (12.68 m/s)	0.03 J
30 mm	79.04 km/h (21.96 m/s)	0.10 J
50 mm	102.04 km/h (28.35 m/s)	0.17 J
100 mm	144.31 km/h (40.09 m/s)	0.34 J

Elementy magnetyczne są podatne na odpryski – zderzenie ze stalą może skutkować rozbiciem. Uważaj na prędkość zderzenia – neodym pozostawiony swobodnie staje się niebezpieczny. Siła kinetyczna może spowodować odpryski materiału lub bolesne uszczypnięcia skóry. Zawsze przytrzymuj magnes przy montażu, aby nie trzasnął z dużą siłą w metal. Zderzenie z dużą prędkością oznacza zniszczenie neodymu. Stosuj okulary ochronne podczas manipulacji z silnymi okazami.

Tabela 9: Odporność na korozję
MW 6x2 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Test SST (mgła solna) to standard branżowy określający żywotność powłoki w trudnych warunkach. Zwróć uwagę na grubość warstwy ochronnej.

Tabela 10: Dane konstrukcyjne (P_c)
MW 6x2 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	1 029 Mx	10.3 µWb
Współczynnik P_c	0.44	Niski (Płaski)

Całkowity strumień magnetyczny (Flux) przepływającego przez powierzchnię bieguna. Parametr niezbędny przy budowie generatorów oraz sensorów. Współczynnik P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Praca w wodzie (Magnet Fishing)
MW 6x2 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	0.86 kg	Standard
Woda (dno rzeki)	0.98 kg (+0.12 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Ten magnes ma standardową powłokę niklową. Po użyciu w wodzie należy go natychmiast wysuszyć i zakonserwować, inaczej zardzewieje!

Wbrew mitom, woda nie blokuje pola magnetycznego. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Ześlizg (ściana)

*Uwaga: Na pionowej ścianie magnes utrzyma zaledwie ok. 20-30% nominalnego udźwigu.

2. Grubość podłoża

*Zbyt cienki metal (np. obudowa PC 0.5mm) drastycznie redukuje siłę trzymania.

3. Spadek mocy w temperaturze

*Dla materiału N38 krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.44

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 010092-2026

Kalkulator miar

Siła (udźwig)

Siła (N)

Funty (lbs)

Indukcja magnetyczna

Indukcja (Gs)

Indukcja (T)

Wpisz tylko daną, żeby kalkulator sam obliczył pozostałe jednostki.

Inne propozycje

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 45x25 / N38 - magnes neodymowy walcowy

101.55 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 12x2 / N38 - magnes neodymowy walcowy

1.132 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 6x2 / N38 - magnes neodymowy walcowy

0.246 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 25x8x5 / N38 - magnes neodymowy pierścieniowy

5.90 ZŁ brutto / szt.

Prezentowany produkt to wyjątkowo silny magnes w kształcie walca, który został wykonany z nowoczesnego materiału NdFeB, co przy wymiarach Ø6x2 mm gwarantuje optymalną moc. Model MW 6x2 / N38 cechuje się wysoką powtarzalnością wymiarową oraz przemysłową jakością wykonania, dzięki czemu jest to rozwiązanie doskonałe dla najbardziej wymagających inżynierów i konstruktorów. Jako walec magnetyczny o dużej sile (ok. 0.86 kg), produkt ten jest dostępny od ręki z naszego magazynu w Polsce, co zapewnia błyskawiczną realizację zamówienia. Ponadto, jego powłoka Ni-Cu-Ni skutecznie zabezpiecza go przed korozją w typowych warunkach pracy, gwarantując estetyczny wygląd i trwałość przez lata.

Ten model jest idealny do budowy silników elektrycznych, zaawansowanych sensorów Halla oraz wydajnych filtrów, gdzie liczy się maksymalna indukcja na małej powierzchni. Dzięki sile przyciągania 8.43 N przy wadze zaledwie 0.42 g, ten magnes cylindryczny jest niezastąpiony w elektronice oraz wszędzie tam, gdzie kluczowa jest niska waga.

Ponieważ nasze magnesy mają tolerancję ±0,1mm, zalecanym sposobem jest wklejanie ich w otwory o średnicy minimalnie większej (np. 6,1 mm) przy użyciu klejów epoksydowych. Dla zapewnienia stabilności w automatyce, stosuje się żywice anaerobowe, które nie reagują z powłoką niklową i wypełniają szczelinę, gwarantując trwałość połączenia.

Klasa N38 to najczęściej wybierany standard dla przemysłowych magnesów neodymowych, oferujący świetny balans ekonomiczny oraz stabilność pracy. Jeśli potrzebujesz jeszcze mocniejszych magnesów w tej samej objętości (Ø6x2), skontaktuj się z nami w sprawie wyższych klas (np. N50, N52), jednak N38 jest standardem w ciągłej sprzedaży w naszym sklepie.

Model ten charakteryzuje się wymiarami Ø6x2 mm, co przy wadze 0.42 g czyni go elementem o wysokiej gęstości energii magnetycznej. Kluczowym parametrem jest tutaj siła trzymania wynoszący około 0.86 kg (siła ~8.43 N), co przy tak kompaktowych wymiarach świadczy o dużej mocy materiału NdFeB. Produkt posiada powłokę [NiCuNi], która chroni powierzchnię przed utlenianiem, nadając mu estetyczny, srebrzysty połysk.

Ten magnes walcowy jest magnesowany osiowo (wzdłuż wysokości 2 mm), co oznacza, że bieguny N i S znajdują się na płaskich, okrągłych powierzchniach. Taki układ jest standardowy przy łączeniu magnesów w stosy (np. w filtrach) lub przy montażu w gniazdach na dnie otworu. Na zamówienie możemy wykonać również wersje magnesowane diametralnie, jeśli Twój projekt tego wymaga.

Wady i zalety magnesów neodymowych Nd₂Fe₁₄B.

Plusy

Należy pamiętać, iż obok ekstremalnej siły, magnesy te wyróżniają się następującymi plusami:

Długowieczność to ich atut – nawet po dekady utrata siły magnetycznej wynosi jedynie ~1% (teoretycznie).
Są niewrażliwe na zewnętrzne zakłócenia, co czyni je odpornymi na rozmagnesowanie w wymagającym środowisku.
Wykończenie materiałami takimi jak nikiel czy złoto nadaje im profesjonalny i gładki charakter.
Oferują najwyższą indukcję magnetyczną w punkcie styku, co gwarantuje skuteczność.
Wersje specjalistyczne radzą sobie w temperaturach sięgających 230°C, zachowując swoje parametry.
Możliwość uzyskania skomplikowanych kształtów sprawia, że są doskonałe do nietypowych zastosowań.
Stanowią kluczowy element w innowacjach, zasilając silniki, urządzenia medyczne czy komputery.
Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie gwarantują silne pole.

Słabe strony

Czego unikać? Wady i zagrożenia związane z neodymami:

Należy uważać na wstrząsy – materiał jest kruchy i może odprysnąć. Ochrona w postaci obudowy jest kluczowa.
Klasyczne neodymy tracą moc powyżej 80°C. Jeśli potrzebujesz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
Podatność na wilgoć skutkuje utlenianiem. Do zadań zewnętrznych sugerujemy wyłącznie magnesy zabezpieczone antykorozyjnie (plastik/guma).
Ze względu na twardość, nie zaleca się obróbki mechanicznej magnesu. Bezpieczniej użyć magnesu wklejonego w stalowy kubek z gwintem.
Zachowaj ostrożność – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Charakterystyka udźwigu

Maksymalna siła przyciągania magnesu – co się na to składa?

Wartość udźwigu podana w specyfikacji dotyczy siły granicznej, zarejestrowanej w środowisku optymalnym, co oznacza test:

z zastosowaniem podłoża ze stali niskowęglowej, która służy jako zwora magnetyczna
której grubość to min. 10 mm
z powierzchnią oczyszczoną i gładką
bez żadnej szczeliny pomiędzy magnesem a stalą
przy pionowym kierunku działania siły (kąt 90 stopni)
w warunkach ok. 20°C

Praktyczne aspekty udźwigu – czynniki

Na skuteczność trzymania mają wpływ konkretne warunki, głównie (od najważniejszych):

Szczelina między magnesem a stalą – nawet ułamek milimetra odległości (spowodowany np. okleiną lub brudem) zmniejsza siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
Kąt odrywania – należy wiedzieć, że magnes najmocniej trzyma prostopadle. Przy zsuwaniu w dół, udźwig spada drastycznie, często do poziomu 20-30% wartości nominalnej.
Masywność podłoża – zbyt cienka płyta powoduje nasycenie magnetyczne, przez co część strumienia jest tracona w powietrzu.
Rodzaj materiału – idealnym podłożem jest czysta stal żelazna. Żeliwo mogą mieć gorsze właściwości magnetyczne.
Gładkość podłoża – im równiejsza powierzchnia, tym większa strefa kontaktu i wyższy udźwig. Nierówności tworzą dystans powietrzny.
Otoczenie termiczne – podgrzanie magnesu powoduje tymczasowy spadek siły. Warto sprawdzić limit termiczny dla danego modelu.

Udźwig wyznaczano używając gładkiej blachy o optymalnej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, z kolei przy siłach działających równolegle udźwig jest mniejszy nawet pięć razy. Ponadto, nawet drobny odstęp między magnesem, a blachą obniża udźwig.

Zasady BHP dla użytkowników magnesów

Uwaga medyczna

Ostrzeżenie dla sercowców: Promieniowanie magnetyczne wpływa na elektronikę medyczną. Zachowaj co najmniej 30 cm odstępu lub zleć komuś innemu pracę z magnesów.

Tylko dla dorosłych

Silne magnesy nie są przeznaczone dla dzieci. Przypadkowe zjedzenie dwóch lub więcej magnesów może doprowadzić do ich złączeniem się w jelitach, co stwarza stan krytyczny i wiąże się z koniecznością natychmiastowej operacji.

Nie przegrzewaj magnesów

Unikaj gorąca. Magnesy neodymowe są nieodporne na ciepło. Jeśli potrzebujesz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Trzymaj z dala od elektroniki

Silne pole magnetyczne wpływa negatywnie na funkcjonowanie czujników w telefonach i urządzeniach lokalizacyjnych. Trzymaj z dala magnesów do smartfona, aby uniknąć awarii czujników.

Potężne pole

Zachowaj rozwagę. Magnesy neodymowe przyciągają z daleka i łączą się z impetem, często gwałtowniej niż jesteś w stanie przewidzieć.

Urazy ciała

Niebezpieczeństwo urazu: Moc ściskania jest tak duża, że może spowodować rany, zmiażdżenia, a nawet złamania kości. Stosuj solidne rękawice ochronne.

Ochrona urządzeń

Ochrona danych: Magnesy neodymowe mogą zdegradować nośniki danych oraz delikatną elektronikę (implanty, aparaty słuchowe, czasomierze).

Unikaj kontaktu w przypadku alergii

Niektóre osoby wykazuje uczulenie na pierwiastek nikiel, którym powlekane są standardowo nasze produkty. Częste dotykanie może wywołać wysypkę. Sugerujemy noszenie rękawiczek ochronnych.

Obróbka mechaniczna

Proszek generowany podczas obróbki magnesów jest łatwopalny. Zakaz wiercenia w magnesach w warunkach domowych.

Kruchość materiału

Magnesy neodymowe to materiał ceramiczny, co oznacza, że są podatne na pęknięcia. Gwałtowne złączenie dwóch magnesów wywoła ich rozpryśnięcie na ostre odłamki.

Zachowaj ostrożność! Dowiedz się więcej o zagrożeniach w artykule: BHP magnesów z neodymu.

MW 6x2 / N38 - magnes neodymowy walcowy

Szczegółowa specyfikacja MW 6x2 / N38 - magnes neodymowy walcowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza techniczna magnesu neodymowego - dane

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - wykres oddziaływania MW 6x2 / N38

Tabela 2: Siła równoległa ześlizgu (pion) MW 6x2 / N38

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny MW 6x2 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy MW 6x2 / N38

Tabela 5: Wytrzymałość temperaturowa (stabilność) - limit termiczny MW 6x2 / N38

Tabela 6: Dwa magnesy (przyciąganie) - siły w układzie MW 6x2 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia MW 6x2 / N38

Tabela 8: Energia uderzenia (energia kinetyczna) - skutki zderzenia MW 6x2 / N38

Tabela 9: Odporność na korozję MW 6x2 / N38

Tabela 10: Dane konstrukcyjne (Pc) MW 6x2 / N38

Tabela 11: Praca w wodzie (Magnet Fishing) MW 6x2 / N38

1. Ześlizg (ściana)

2. Grubość podłoża

3. Spadek mocy w temperaturze

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Ekologia i recykling (GPSR)

Siła (udźwig)

Indukcja magnetyczna

Inne propozycje

MW 45x25 / N38 - magnes neodymowy walcowy

MW 12x2 / N38 - magnes neodymowy walcowy

MW 6x2 / N38 - magnes neodymowy walcowy

MP 25x8x5 / N38 - magnes neodymowy pierścieniowy

Wady i zalety magnesów neodymowych Nd2Fe14B.

Plusy

Słabe strony

Charakterystyka udźwigu

Maksymalna siła przyciągania magnesu – co się na to składa?

Praktyczne aspekty udźwigu – czynniki

Zasady BHP dla użytkowników magnesów

Uwaga medyczna

Tylko dla dorosłych

Nie przegrzewaj magnesów

Trzymaj z dala od elektroniki

Potężne pole

Urazy ciała

Ochrona urządzeń

Unikaj kontaktu w przypadku alergii

Obróbka mechaniczna

Kruchość materiału

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - wykres oddziaływania
MW 6x2 / N38

Tabela 2: Siła równoległa ześlizgu (pion)
MW 6x2 / N38

Tabela 3: Siła na ścianie (poślizg) - udźwig wertykalny
MW 6x2 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MW 6x2 / N38

Tabela 5: Wytrzymałość temperaturowa (stabilność) - limit termiczny
MW 6x2 / N38

Tabela 6: Dwa magnesy (przyciąganie) - siły w układzie
MW 6x2 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - ostrzeżenia
MW 6x2 / N38

Tabela 8: Energia uderzenia (energia kinetyczna) - skutki zderzenia
MW 6x2 / N38

Tabela 9: Odporność na korozję
MW 6x2 / N38

Tabela 10: Dane konstrukcyjne (P_c)
MW 6x2 / N38

Tabela 11: Praca w wodzie (Magnet Fishing)
MW 6x2 / N38

Wady i zalety magnesów neodymowych Nd₂Fe₁₄B.
