MPL 6x6x6 / N38 - magnes neodymowy płytkowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 6x6x6 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020175

GTIN/EAN: 5906301811817

5.00

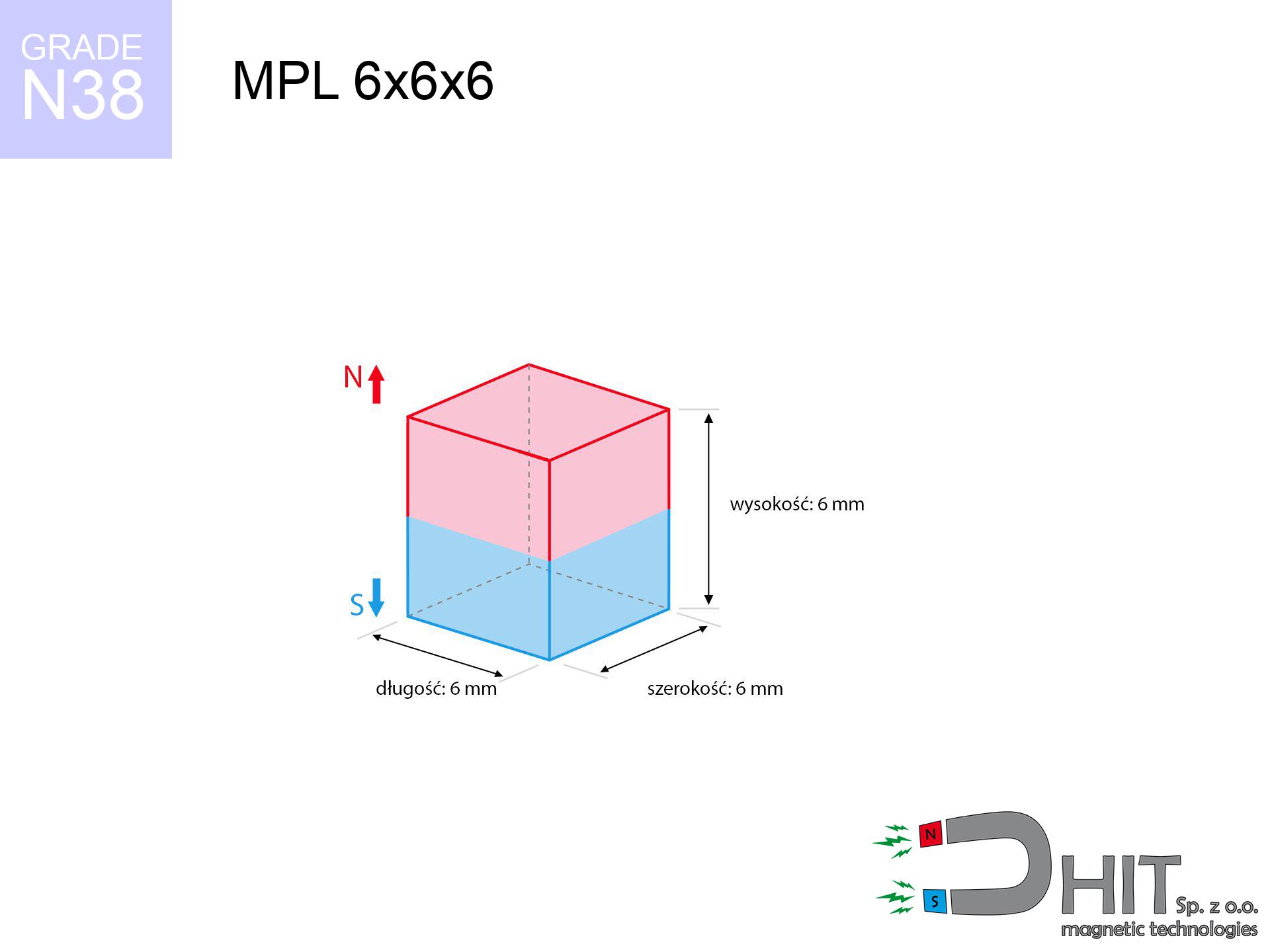

Długość

6 mm [±0,1 mm]

Szerokość

6 mm [±0,1 mm]

Wysokość

6 mm [±0,1 mm]

Waga

1.62 g

Kierunek magnesowania

↑ osiowy

Udźwig

1.38 kg / 13.54 N

Indukcja magnetyczna

539.50 mT / 5395 Gs

Powłoka

[NiCuNi] nikiel

sprawdź specyfikację techniczną »

0.898 ZŁ z VAT / szt. + cena za transport

0.730 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

0.730 ZŁ

0.898 ZŁ

cena od 900 szt.

0.686 ZŁ

0.844 ZŁ

cena od 3500 szt.

0.642 ZŁ

0.790 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz lepszą cenę?

Zadzwoń i zapytaj +48 888 99 98 98 ewentualnie skontaktuj się przez formularz przez naszą stronę.
Masę oraz budowę magnesu skontrolujesz w naszym naszym kalkulatorze magnetycznym.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Parametry produktu - MPL 6x6x6 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 6x6x6 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020175
GTIN/EAN	5906301811817
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	6 mm [±0,1 mm]
Szerokość	6 mm [±0,1 mm]
Wysokość	6 mm [±0,1 mm]
Waga	1.62 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	1.38 kg / 13.54 N
Indukcja magnetyczna ~ ?	539.50 mT / 5395 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 6x6x6 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza inżynierska magnesu neodymowego - parametry techniczne

Poniższe informacje są wynik symulacji fizycznej. Wartości oparte są na modelach dla materiału Nd₂Fe₁₄B. Realne osiągi mogą się różnić. Prosimy traktować te dane jako pomoc pomocniczą podczas planowania montażu.

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - spadek mocy
MPL 6x6x6 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5389 Gs 538.9 mT	1.38 kg / 3.04 lbs 1380.0 g / 13.5 N	niskie ryzyko
1 mm	3805 Gs 380.5 mT	0.69 kg / 1.52 lbs 688.0 g / 6.7 N	niskie ryzyko
2 mm	2530 Gs 253.0 mT	0.30 kg / 0.67 lbs 304.3 g / 3.0 N	niskie ryzyko
3 mm	1671 Gs 167.1 mT	0.13 kg / 0.29 lbs 132.7 g / 1.3 N	niskie ryzyko
5 mm	784 Gs 78.4 mT	0.03 kg / 0.06 lbs 29.2 g / 0.3 N	niskie ryzyko
10 mm	192 Gs 19.2 mT	0.00 kg / 0.00 lbs 1.8 g / 0.0 N	niskie ryzyko
15 mm	73 Gs 7.3 mT	0.00 kg / 0.00 lbs 0.3 g / 0.0 N	niskie ryzyko
20 mm	35 Gs 3.5 mT	0.00 kg / 0.00 lbs 0.1 g / 0.0 N	niskie ryzyko
30 mm	12 Gs 1.2 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko
50 mm	3 Gs 0.3 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	niskie ryzyko

Moc przyciągania spada znacząco z każdym milimetrem szczeliny. Wiedz, że nawet najmniejsza szczelina (np. zanieczyszczenia, lakier, rdza) wyraźnie redukuje udźwig. Magnesy pracują najmocniej podczas styku bezpośredniego; dystans zabija moc. Zauważ, jak gwałtownie spadają parametry, gdy magnes nie przylega szczelnie do metalowego podłoża. Obliczając montaż, eliminuj niepotrzebnych przerw.

Tabela 2: Równoległa siła obsunięcia (pion)
MPL 6x6x6 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.28 kg / 0.61 lbs 276.0 g / 2.7 N
1 mm	Stal (~0.2)	0.14 kg / 0.30 lbs 138.0 g / 1.4 N
2 mm	Stal (~0.2)	0.06 kg / 0.13 lbs 60.0 g / 0.6 N
3 mm	Stal (~0.2)	0.03 kg / 0.06 lbs 26.0 g / 0.3 N
5 mm	Stal (~0.2)	0.01 kg / 0.01 lbs 6.0 g / 0.1 N
10 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta definiuje teoretyczną wartość obciążenia, konieczną do wywołania zsunięcia się magnesu pionowo w dół po pionowej płycie stalowej (przy założeniu standardowego tarcia statycznego). Wynik ten jest zmienny w funkcji występującego dystansu.

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny
MPL 6x6x6 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.41 kg / 0.91 lbs 414.0 g / 4.1 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.28 kg / 0.61 lbs 276.0 g / 2.7 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.14 kg / 0.30 lbs 138.0 g / 1.4 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	0.69 kg / 1.52 lbs 690.0 g / 6.8 N

Umieszczając magnes na pionowej powierzchni (np. lodówce), będzie on trzymał jedynie około 1/5 swojej nominalnej mocy. Grawitacja oraz niski współczynnik tarcia wpływają na to, że uchwyty szybciej zjeżdżają v dół, niż odpadają. Projektujesz uchwyt ścienny? Zauważ, że siła ścinająca jest znacznie mniejsza od prostopadłej siły odrywania. Na malowanym metalu element zsunie się w dół pod wyraźnie lżejszym ładunkiem. Użycie gumy specjalnej może znacznie zwiększyć trzymanie.

Tabela 4: Efektywność materiałowa (wpływ podłoża) - straty mocy
MPL 6x6x6 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.14 kg / 0.30 lbs 138.0 g / 1.4 N
1 mm	25%	0.35 kg / 0.76 lbs 345.0 g / 3.4 N
2 mm	50%	0.69 kg / 1.52 lbs 690.0 g / 6.8 N
3 mm	75%	1.04 kg / 2.28 lbs 1035.0 g / 10.2 N
5 mm	100%	1.38 kg / 3.04 lbs 1380.0 g / 13.5 N
10 mm	100%	1.38 kg / 3.04 lbs 1380.0 g / 13.5 N
11 mm	100%	1.38 kg / 3.04 lbs 1380.0 g / 13.5 N
12 mm	100%	1.38 kg / 3.04 lbs 1380.0 g / 13.5 N

Cienka blacha nie potrafi skupić całego pola magnetycznego, co trwoni moc uchwytu. Jeżeli zamocujesz silny magnes do słabej blaszki, strumień przeniknie na wylot i udźwig gwałtownie spadnie. Aby uzyskać pełną sprawność mocy tego magnesu, wymagasz wystarczająco solidnego kawałka metalu. Efekt nasycenia sprawia, że na cienkich elementach (np. karoserii) produkt działa gorzej. Sugerujemy wybór grubości blachy zgodnie z poniższą tabelą.

Tabela 5: Stabilność termiczna (stabilność) - próg odporności
MPL 6x6x6 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	1.38 kg / 3.04 lbs 1380.0 g / 13.5 N	OK
40 °C	-2.2%	1.35 kg / 2.98 lbs 1349.6 g / 13.2 N	OK
60 °C	-4.4%	1.32 kg / 2.91 lbs 1319.3 g / 12.9 N	OK
80 °C	-6.6%	1.29 kg / 2.84 lbs 1288.9 g / 12.6 N
100 °C	-28.8%	0.98 kg / 2.17 lbs 982.6 g / 9.6 N

Standardowe magnesy neodymowe tracą parametry po przekroczeniu temperatury maksymalnej. Uważaj na przegrzanie – wysoka temperatura może nieodwracalnie uszkodzić ten produkt. Z każdym stopniem powyżej normy moc magnesu chwilowo maleje. Zrezygnuj z użycia tego produktu blisko pieców wyższych niż jego zakres roboczy. Przekroczenie progu krytycznego doprowadzi do nieodwracalnej utraty magnetyzmu.

*Nota inżynierska: Wytrzymałość temperaturowa zależy nie tylko od materiału, jak i od kształtu magnesu. Elementy o niskim profilu (o niskim współczynniku permeancji) mogą ulec trwałemu rozmagnesowaniu szybciej w porównaniu do magnesów prętowych. Oznaczenie danger w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola
MPL 6x6x6 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	6.44 kg / 14.21 lbs 5 949 Gs	0.97 kg / 2.13 lbs 967 g / 9.5 N	N/A
1 mm	4.66 kg / 10.28 lbs 9 167 Gs	0.70 kg / 1.54 lbs 699 g / 6.9 N	4.20 kg / 9.25 lbs ~0 Gs
2 mm	3.21 kg / 7.08 lbs 7 610 Gs	0.48 kg / 1.06 lbs 482 g / 4.7 N	2.89 kg / 6.38 lbs ~0 Gs
3 mm	2.15 kg / 4.74 lbs 6 228 Gs	0.32 kg / 0.71 lbs 323 g / 3.2 N	1.94 kg / 4.27 lbs ~0 Gs
5 mm	0.94 kg / 2.06 lbs 4 107 Gs	0.14 kg / 0.31 lbs 140 g / 1.4 N	0.84 kg / 1.86 lbs ~0 Gs
10 mm	0.14 kg / 0.30 lbs 1 568 Gs	0.02 kg / 0.05 lbs 20 g / 0.2 N	0.12 kg / 0.27 lbs ~0 Gs
20 mm	0.01 kg / 0.02 lbs 384 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
50 mm	0.00 kg / 0.00 lbs 39 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 24 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 16 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 11 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 8 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 6 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa produkty magnetyczne przyciągają się wzajemnie ze znacznie większej odległości niż magnes i blacha. Połączenie magnes-magnes generuje silniejsze pole i większy zasięg działania. Planujesz stworzyć solidne zapięcie? Wykorzystaj dwa neodymy zamiast neodymu i stali. Pamiętaj, że przy przyciąganiu dwóch neodymów siła zgniotu jest ogromna. Siła odpychania jest troszkę słabsza niż siła złączenia, ale wciąż znacząca.
*Poziom pola dla układu N-N osiąga wartość ~0 Gs w geometrycznym środku przestrzeni pomiędzy magnesami (anihilacja sił magnetycznych).
* Kalkulacje ukazują siły ścinającej dwóch takich samych bloków magnetycznych (współczynnik tarcia ~0.15 przy powleczeniu Ni-Ni).

Tabela 7: Zagrożenia (elektronika) - ostrzeżenia
MPL 6x6x6 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	4.5 cm
Implant słuchowy	10 Gs (1.0 mT)	3.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	2.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	2.0 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	2.0 cm
Karta płatnicza	400 Gs (40.0 mT)	1.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.0 cm

Silne pole magnetyczne to poważne zagrożenie dla sprzętu IT oraz rozruszników serca. Neodymy generują strumień, które niszczy działanie czułych urządzeń medycznych. Zauważ: niewidzialne pole magnetyczne przenika przez ciało i szkło. Zwiększoną czujność muszą zachować osoby z implantami słuchowymi oraz pompami insulinowymi. Ryzyko dotyczy również: zegarki mechaniczne, kluczyki samochodowe, głośniki i ekrany. Unikaj kontaktu z kartami magnetycznymi, nośnikach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Zderzenia (ryzyko pęknięcia) - skutki zderzenia
MPL 6x6x6 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	29.46 km/h (8.18 m/s)	0.05 J
30 mm	50.98 km/h (14.16 m/s)	0.16 J
50 mm	65.82 km/h (18.28 m/s)	0.27 J
100 mm	93.08 km/h (25.86 m/s)	0.54 J

Magnesy neodymowe są bardzo kruche – gwałtowne uderzenie o metal może skutkować rozbiciem. Uważaj na prędkość zderzenia – magnes puszczony luźno staje się niebezpieczny. Siła uderzeniowa może zniszczyć magnes lub groźne zmiażdżenia palców. Trzymaj mocno magnes przy montażu, aby nie uderzył z impetem w powierzchnię stali. Kontakt z szybkością kilkudziesięciu km/h kończy się pęknięciem neodymu. Używaj gogli BHP podczas manipulacji z silnymi okazami.

Tabela 9: Parametry powłoki (trwałość)
MPL 6x6x6 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Poniższa tabela określa, w jakich warunkach można bezpiecznie stosować ten produkt. Nieodpowiedni dobór powłoki to najczęstsza przyczyna uszkodzeń magnesu po czasie.

Tabela 10: Dane elektryczne (Flux)
MPL 6x6x6 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	1 982 Mx	19.8 µWb
Współczynnik P_c	0.84	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) przepływającego przez powierzchnię bieguna. Dane kluczowe w aplikacjach cewkowych oraz sensorów. Współczynnik P_c (Permeance Coefficient) definiuje geometrię pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MPL 6x6x6 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	1.38 kg	Standard
Woda (dno rzeki)	1.58 kg (+0.20 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

Wbrew mitom, woda nie blokuje pola magnetycznego. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Siła zsuwająca

*Ważne: Na powierzchni pionowej magnes utrzyma tylko ~20-30% siły prostopadłej.

2. Grubość podłoża

*Zbyt cienki metal (np. blacha karoseryjna) drastycznie osłabia siłę trzymania.

3. Wytrzymałość temperaturowa

*Dla materiału N38 maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.84

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Skład chemiczny materiału

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020175-2026

Przelicznik magnesów

Udźwig magnesu

Funty (lbs)

Indukcja magnetyczna

Indukcja (Gs)

Indukcja (T)

Wpisz tylko daną, żeby konwerter sam obliczył pozostałe jednostki.

Sprawdź inne propozycje

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMC 32x11/3x8 / N38 - uchwyt magnetyczny cylindryczny

17.98 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MP 25x7.5/4.5x5 / N38 - magnes neodymowy pierścieniowy

8.00 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

AM ucho [M12] - akcesoria magnetyczne

9.84 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

CM PML-6 / N45 - chwytak magnetyczny

1422.00 ZŁ brutto / szt.

Komponent MPL 6x6x6 / N38 cechuje się niskim profilem oraz przemysłową siłą przyciągania, dzięki czemu jest to rozwiązanie doskonałe do budowy separatorów i maszyn. Ten blok magnetyczny o sile 13.54 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Trwała warstwa antykorozyjna zapewnia długą żywotność w suchym środowisku, chroniąc rdzeń przed utlenianiem.

Rozdzielanie silnych magnesów płaskich wymaga techniki polegającej na zsuwaniu (przesuwaniu jednego względem drugiego), a nie na siłowym odrywaniu. Aby rozłączyć model MPL 6x6x6 / N38, należy zdecydowanym ruchem zsunąć jeden magnes po krawędzi drugiego, aż siła przyciągania zmaleje. Zalecamy ogromną ostrożność, ponieważ po rozdzieleniu magnesy mogą chcieć gwałtownie do siebie wrócić, co grozi przytrzaśnięciem skóry. Nigdy nie używaj metalowych narzędzi do podważania, gdyż kruchy materiał NdFeB może odprysnąć i uszkodzić oczy.

Stanowią kluczowy element w produkcji generatorów oraz systemów transportu bliskiego. Dzięki płaskiej powierzchni i dużej sile (ok. 1.38 kg), są idealne jako ukryte zamki w meblarstwie oraz elementy montażowe w automatyce. Klienci często wybierają ten model do organizacji warsztatu na listwach oraz do zaawansowanych projektów DIY i modelarskich, gdzie liczy się precyzja i moc.

Kleje cyjanoakrylowe (typu Kropelka) są dobre tylko do małych magnesów, przy większych płytkach zalecamy żywice. W przypadku lżejszych zastosowań lub montażu na gładkich powierzchniach, sprawdzi się markowa taśma piankowa (np. 3M VHB), pod warunkiem idealnego odtłuszczenia powierzchni. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Standardowo model MPL 6x6x6 / N38 jest magnesowany przez grubość (wymiar 6 mm), co oznacza, że bieguny N i S znajdują się na jego największych, płaskich powierzchniach. Dzięki temu najlepiej sprawdza się przy „klejeniu” się do blachy lub innego magnesu dużą powierzchnią. Taki układ biegunów zapewnia maksymalny udźwig przy dociskaniu do blachy, tworząc zamknięty obwód magnetyczny.

Model ten charakteryzuje się wymiarami 6x6x6 mm, co przy wadze 1.62 g czyni go elementem o imponującej gęstości energii. Kluczowym parametrem jest tutaj siła trzymania wynoszący około 1.38 kg (siła ~13.54 N), co przy tak kompaktowym kształcie świadczy o dużej mocy materiału. Powłoka ochronna [NiCuNi] zabezpiecza magnes przed korozją.

Wady i zalety magnesów neodymowych Nd₂Fe₁₄B.

Mocne strony

Neodymy to nie tylko siła, ale także inne istotne cechy, w tym::

Praktycznie nie ulegają osłabieniu w czasie; po 10 latach użytkowania redukcja udźwigu to marginalne ~1%.
Są stabilne magnetycznie, gdyż wykazują potężną odporność na zewnętrzne czynniki.
Warstwa ochronna (np. niklowa) zapewnia im atrakcyjny wygląd, co podnosi ich walory wizualne.
Wyróżniają się bardzo wysoką gęstością pola na powierzchni, co umożliwia mocne przyciąganie nawet małych elementów.
Dzięki zaawansowanej technologii funkcjonują w temperaturach sięgających 230°C, zachowując swoje właściwości.
Duża swoboda w doborze kształtu i wymiaru to ich ogromny plus w inżynierii.
Pełnią kluczową rolę w rozwoju technologii, będąc sercem silników, dysków i sprzętu medycznego.
Dzięki kompaktowości, zajmują mało miejsca, a jednocześnie zapewniają silne pole.

Minusy

Oto ograniczenia i wady, o których musisz wiedzieć:

Ze względu na brak elastyczności, trzeba się z nimi obchodzić delikatnie. Gwałtowne złączenie może je zniszczyć, stąd rekomendacja stosowania osłon.
Klasyczne neodymy tracą moc powyżej 80°C. Jeśli potrzebujesz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
Wilgoć powoduje korozję w kontakcie z wodą. Na zewnątrz konieczne jest użycie magnesów wodoszczelnych (np. w gumie).
Z uwagi na specyfikę materiału, nie zaleca się obróbki mechanicznej magnesu. Bezpieczniej użyć magnesu wklejonego w stalowy kubek z gwintem.
Ryzyko połknięcia – drobne magnesy są groźne dla dzieci. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą utrudniać badania (np. rezonans).
Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Parametry udźwigu

Maksymalna siła przyciągania magnesu – od czego zależy?

Podany w tabeli udźwig jest wartością teoretyczną maksymalną przeprowadzonego w warunkach wzorcowych:

z użyciem podłoża ze stali o wysokiej przenikalności, pełniącej rolę idealny przewodnik strumienia
posiadającej masywność minimum 10 mm aby uniknąć nasycenia
charakteryzującej się brakiem chropowatości
bez żadnej warstwy izolującej pomiędzy magnesem a stalą
podczas ciągnięcia w kierunku pionowym do płaszczyzny mocowania
w temperaturze pokojowej

Determinanty praktycznego udźwigu magnesu

Na realną siłę wpływają konkretne warunki, głównie (od najważniejszych):

Dystans – obecność jakiejkolwiek warstwy (farba, brud, powietrze) przerywa obwód magnetyczny, co obniża moc lawinowo (nawet o 50% przy 0,5 mm).
Kierunek działania siły – największą siłę osiągamy tylko przy prostopadłym odrywaniu. Siła ścinająca magnesu po powierzchni jest standardowo kilkukrotnie niższa (ok. 1/5 udźwigu).
Grubość stali – za chuda stal nie przyjmuje całego pola, przez co część mocy ucieka w powietrzu.
Rodzaj materiału – najlepszym wyborem jest czysta stal żelazna. Żeliwo mogą generować mniejszy udźwig.
Faktura blachy – szlifowane elementy gwarantują idealne doleganie, co zwiększa nasycenie pola. Nierówny metal osłabiają chwyt.
Otoczenie termiczne – wzrost temperatury powoduje tymczasowy spadek siły. Warto sprawdzić limit termiczny dla danego modelu.

Udźwig wyznaczano stosując wypolerowanej blachy o właściwej grubości (min. 20 mm), przy prostopadłym działaniu siły odrywającej, z kolei przy działaniu siły na zsuwanie udźwig jest mniejszy nawet pięciokrotnie. Co więcej, nawet minimalna przerwa między magnesem, a blachą redukuje udźwig.

BHP przy magnesach

Podatność na pękanie

Mimo niklowej powłoki, neodym jest delikatny i nie znosi udarów. Nie rzucaj, gdyż magnes może się rozpaść na ostre, niebezpieczne kawałki.

Ostrożność wymagana

Stosuj magnesy odpowiedzialnie. Ich gigantyczny udźwig może zaskoczyć nawet doświadczonych użytkowników. Planuj ruchy i nie lekceważ ich siły.

Smartfony i tablety

Urządzenia nawigacyjne są niezwykle podatne na pole magnetyczne. Bliskie sąsiedztwo z silnym magnesem może zniszczyć czujniki w Twoim telefonie.

Limity termiczne

Unikaj gorąca. Magnesy neodymowe są nieodporne na temperaturę. Jeśli wymagasz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Pył jest łatwopalny

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Nośniki danych

Nie przykładaj magnesów do dokumentów, komputera czy telewizora. Magnes może trwale uszkodzić te urządzenia oraz wymazać paski magnetyczne z kart.

Niebezpieczeństwo przytrzaśnięcia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Ostrzeżenie dla alergików

Ostrzeżenie dla alergików: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku wystąpienia świądu lub podrażnienia, należy bezzwłocznie przerwać pracę z magnesami i zabezpieczyć dłonie.

Uwaga medyczna

Pacjenci z stymulatorem serca muszą zachować duży odstęp od magnesów. Silny magnes może zakłócić pracę urządzenia ratującego życie.

Produkt nie dla dzieci

Zawsze zabezpiecz magnesy przed najmłodszymi. Ryzyko zadławienia jest bardzo duże, a konsekwencje połączenia się magnesów wewnątrz organizmu są nieodwracalne.

Ostrzeżenie! Dowiedz się więcej o ryzyku w artykule: BHP magnesów z neodymu.

MPL 6x6x6 / N38 - magnes neodymowy płytkowy

Parametry produktu - MPL 6x6x6 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza inżynierska magnesu neodymowego - parametry techniczne

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - spadek mocy MPL 6x6x6 / N38

Tabela 2: Równoległa siła obsunięcia (pion) MPL 6x6x6 / N38

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny MPL 6x6x6 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - straty mocy MPL 6x6x6 / N38

Tabela 5: Stabilność termiczna (stabilność) - próg odporności MPL 6x6x6 / N38

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola MPL 6x6x6 / N38

Tabela 7: Zagrożenia (elektronika) - ostrzeżenia MPL 6x6x6 / N38

Tabela 8: Zderzenia (ryzyko pęknięcia) - skutki zderzenia MPL 6x6x6 / N38

Tabela 9: Parametry powłoki (trwałość) MPL 6x6x6 / N38

Tabela 10: Dane elektryczne (Flux) MPL 6x6x6 / N38

Tabela 11: Fizyka poszukiwań podwodnych MPL 6x6x6 / N38

1. Siła zsuwająca

2. Grubość podłoża

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Skład chemiczny materiału

Ekologia i recykling (GPSR)

Udźwig magnesu

Indukcja magnetyczna

Sprawdź inne propozycje

UMC 32x11/3x8 / N38 - uchwyt magnetyczny cylindryczny

MP 25x7.5/4.5x5 / N38 - magnes neodymowy pierścieniowy

AM ucho [M12] - akcesoria magnetyczne

CM PML-6 / N45 - chwytak magnetyczny

Wady i zalety magnesów neodymowych Nd2Fe14B.

Mocne strony

Minusy

Parametry udźwigu

Maksymalna siła przyciągania magnesu – od czego zależy?

Determinanty praktycznego udźwigu magnesu

BHP przy magnesach

Podatność na pękanie

Ostrożność wymagana

Smartfony i tablety

Limity termiczne

Pył jest łatwopalny

Nośniki danych

Niebezpieczeństwo przytrzaśnięcia

Ostrzeżenie dla alergików

Uwaga medyczna

Produkt nie dla dzieci

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - spadek mocy
MPL 6x6x6 / N38

Tabela 2: Równoległa siła obsunięcia (pion)
MPL 6x6x6 / N38

Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny
MPL 6x6x6 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - straty mocy
MPL 6x6x6 / N38

Tabela 5: Stabilność termiczna (stabilność) - próg odporności
MPL 6x6x6 / N38

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola
MPL 6x6x6 / N38

Tabela 7: Zagrożenia (elektronika) - ostrzeżenia
MPL 6x6x6 / N38

Tabela 8: Zderzenia (ryzyko pęknięcia) - skutki zderzenia
MPL 6x6x6 / N38

Tabela 9: Parametry powłoki (trwałość)
MPL 6x6x6 / N38

Tabela 10: Dane elektryczne (Flux)
MPL 6x6x6 / N38

Tabela 11: Fizyka poszukiwań podwodnych
MPL 6x6x6 / N38

Wady i zalety magnesów neodymowych Nd₂Fe₁₄B.
