MPL 35x35x10 / N38 - magnes neodymowy płytkowy

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 35x35x10 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy płytkowy

Numer katalogowy 020144

GTIN/EAN: 5906301811503

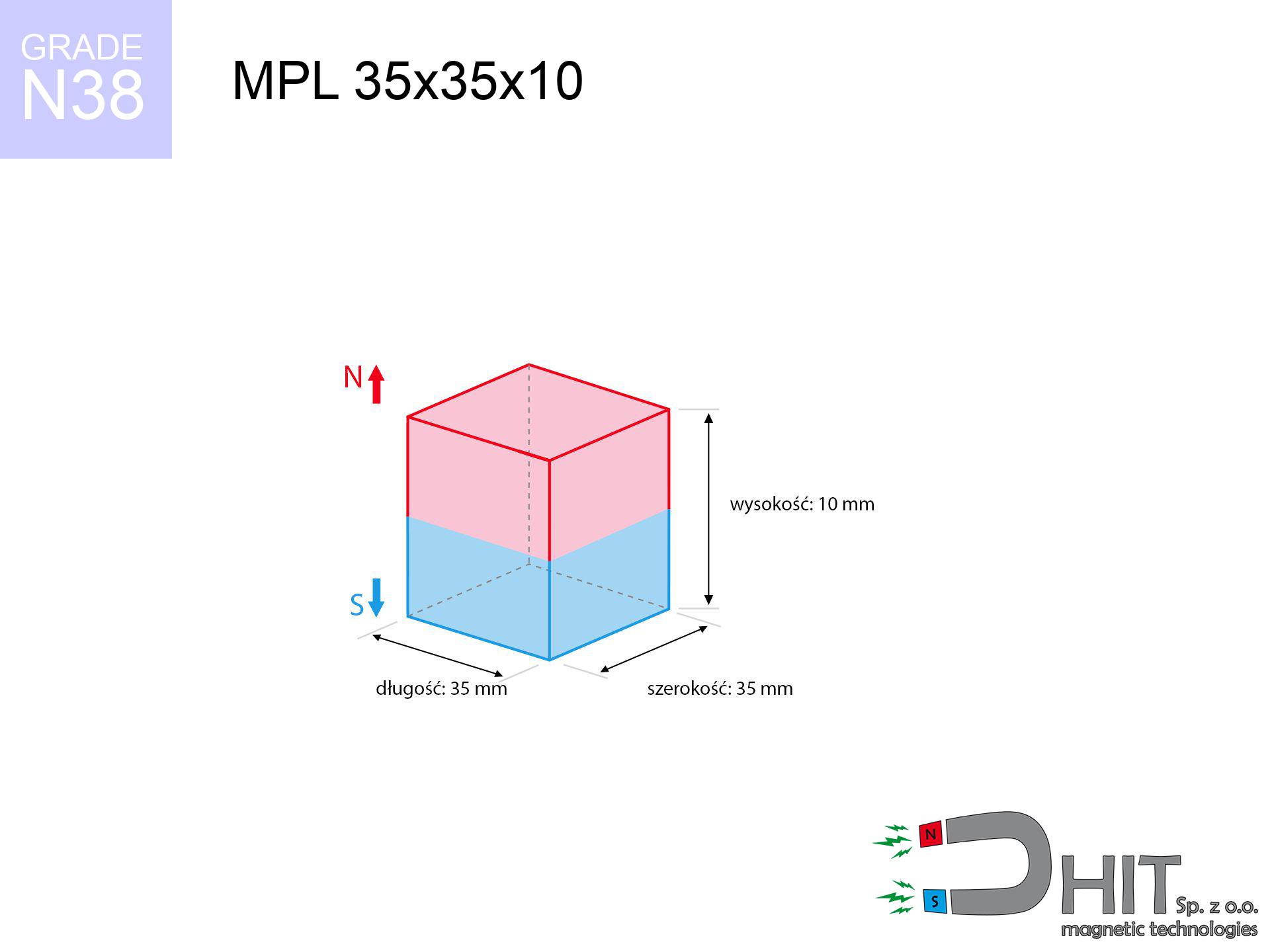

Długość

35 mm [±0,1 mm]

Szerokość

35 mm [±0,1 mm]

Wysokość

10 mm [±0,1 mm]

Waga

91.88 g

Kierunek magnesowania

↑ osiowy

Udźwig

26.88 kg / 263.71 N

Indukcja magnetyczna

282.90 mT / 2829 Gs

Powłoka

[NiCuNi] nikiel

właściwości techniczne »

35.10 ZŁ z VAT / szt. + cena za transport

28.54 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

28.54 ZŁ

35.10 ZŁ

cena od 30 szt.

26.83 ZŁ

33.00 ZŁ

cena od 90 szt.

25.12 ZŁ

30.89 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Szukasz zniżki?

Skontaktuj się z nami telefonicznie +48 22 499 98 98 alternatywnie zostaw wiadomość korzystając z nasz formularz online przez naszą stronę.
Udźwig oraz wygląd magnesów neodymowych zweryfikujesz dzięki naszemu narzędziu online do obliczeń.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Parametry produktu - MPL 35x35x10 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 35x35x10 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020144
GTIN/EAN	5906301811503
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	35 mm [±0,1 mm]
Szerokość	35 mm [±0,1 mm]
Wysokość	10 mm [±0,1 mm]
Waga	91.88 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	26.88 kg / 263.71 N
Indukcja magnetyczna ~ ?	282.90 mT / 2829 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 35x35x10 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja techniczna magnesu - parametry techniczne

Poniższe informacje stanowią rezultat analizy matematycznej. Wartości oparte są na algorytmach dla materiału Nd₂Fe₁₄B. Realne osiągi mogą się różnić. Traktuj te dane jako wstępny drogowskaz dla projektantów.

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - wykres oddziaływania
MPL 35x35x10 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	2829 Gs 282.9 mT	26.88 kg / 59.26 lbs 26880.0 g / 263.7 N	miażdżący
1 mm	2727 Gs 272.7 mT	24.98 kg / 55.08 lbs 24982.7 g / 245.1 N	miażdżący
2 mm	2613 Gs 261.3 mT	22.94 kg / 50.57 lbs 22939.0 g / 225.0 N	miażdżący
3 mm	2491 Gs 249.1 mT	20.84 kg / 45.95 lbs 20841.0 g / 204.4 N	miażdżący
5 mm	2232 Gs 223.2 mT	16.73 kg / 36.88 lbs 16730.5 g / 164.1 N	miażdżący
10 mm	1600 Gs 160.0 mT	8.60 kg / 18.96 lbs 8600.7 g / 84.4 N	mocny
15 mm	1102 Gs 110.2 mT	4.08 kg / 9.00 lbs 4082.9 g / 40.1 N	mocny
20 mm	757 Gs 75.7 mT	1.93 kg / 4.25 lbs 1925.7 g / 18.9 N	niskie ryzyko
30 mm	376 Gs 37.6 mT	0.48 kg / 1.05 lbs 475.7 g / 4.7 N	niskie ryzyko
50 mm	122 Gs 12.2 mT	0.05 kg / 0.11 lbs 49.9 g / 0.5 N	niskie ryzyko

Siła magnetyczna maleje gwałtownie wraz z każdym kolejnym milimetrem szczeliny. Miej na uwadze, że nawet mikroskopijny dystans (np. zanieczyszczenia, lakier, okleina) wyraźnie redukuje udźwig. Magnesy trzymają optymalnie w idealnym przyleganiu; odległość niweluje siłę. Zwróć uwagę, jak gwałtownie leci w dół siła, gdy produkt nie przylega bezpośrednio do metalowego podłoża. Projektując rozmieszczenie, eliminuj niepotrzebnych przerw.

Tabela 2: Równoległa siła obsunięcia (pion)
MPL 35x35x10 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	5.38 kg / 11.85 lbs 5376.0 g / 52.7 N
1 mm	Stal (~0.2)	5.00 kg / 11.01 lbs 4996.0 g / 49.0 N
2 mm	Stal (~0.2)	4.59 kg / 10.11 lbs 4588.0 g / 45.0 N
3 mm	Stal (~0.2)	4.17 kg / 9.19 lbs 4168.0 g / 40.9 N
5 mm	Stal (~0.2)	3.35 kg / 7.38 lbs 3346.0 g / 32.8 N
10 mm	Stal (~0.2)	1.72 kg / 3.79 lbs 1720.0 g / 16.9 N
15 mm	Stal (~0.2)	0.82 kg / 1.80 lbs 816.0 g / 8.0 N
20 mm	Stal (~0.2)	0.39 kg / 0.85 lbs 386.0 g / 3.8 N
30 mm	Stal (~0.2)	0.10 kg / 0.21 lbs 96.0 g / 0.9 N
50 mm	Stal (~0.2)	0.01 kg / 0.02 lbs 10.0 g / 0.1 N

Prezentowane zestawienie definiuje teoretyczną siłę, wymaganą do wywołania obsunięcia magnesu pionowo w dół po pionowej płaszczyźnie metalowej (przy uwzględnieniu standardowego współczynnika tarcia). Wartość ta maleje w funkcji odległości roboczej.

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny
MPL 35x35x10 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	8.06 kg / 17.78 lbs 8064.0 g / 79.1 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	5.38 kg / 11.85 lbs 5376.0 g / 52.7 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	2.69 kg / 5.93 lbs 2688.0 g / 26.4 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	13.44 kg / 29.63 lbs 13440.0 g / 131.8 N

Wieszając uchwyt na wertykalnej powierzchni (np. lodówce), będzie on trzymał jedynie około 20%-30% swojego maksymalnego udźwigu. Grawitacja oraz niski współczynnik tarcia wpływają na to, że uchwyty szybciej zsuwają się v dół, niż odskakują od podłoża. Chcesz stworzyć wieszak? Zauważ, że siła poślizgu jest dużo słabsza od maksymalnego udźwigu statycznego. Na gładkiej stali magnes puści w dół pod wyraźnie lżejszym ładunkiem. Wykorzystanie gumowanej powłoki specjalnej może znacznie zwiększyć trzymanie.

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MPL 35x35x10 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	1.34 kg / 2.96 lbs 1344.0 g / 13.2 N
1 mm	13%	3.36 kg / 7.41 lbs 3360.0 g / 33.0 N
2 mm	25%	6.72 kg / 14.82 lbs 6720.0 g / 65.9 N
3 mm	38%	10.08 kg / 22.22 lbs 10080.0 g / 98.9 N
5 mm	63%	16.80 kg / 37.04 lbs 16800.0 g / 164.8 N
10 mm	100%	26.88 kg / 59.26 lbs 26880.0 g / 263.7 N
11 mm	100%	26.88 kg / 59.26 lbs 26880.0 g / 263.7 N
12 mm	100%	26.88 kg / 59.26 lbs 26880.0 g / 263.7 N

Cienka blacha nie zdoła absorbować całego pola magnetycznego, co marnuje potencjał uchwytu. Jeśli przyczepisz mocny produkt do zbyt cienkiego podłoża, strumień przejdzie na wylot i siła przyciągania będzie słabsza. Aby wycisnąć 100% potencjału tego neodymu, wymagasz wystarczająco solidnego podkładu stali. Efekt nasycenia sprawia, że na delikatnych ściankach (np. obudowie AGD) uchwyt wykazuje mniejszy udźwig. Dobierz wymiaru blachy według poniższych danych.

Tabela 5: Stabilność termiczna (zachowanie materiału) - limit termiczny
MPL 35x35x10 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	26.88 kg / 59.26 lbs 26880.0 g / 263.7 N	OK
40 °C	-2.2%	26.29 kg / 57.96 lbs 26288.6 g / 257.9 N	OK
60 °C	-4.4%	25.70 kg / 56.65 lbs 25697.3 g / 252.1 N
80 °C	-6.6%	25.11 kg / 55.35 lbs 25105.9 g / 246.3 N
100 °C	-28.8%	19.14 kg / 42.19 lbs 19138.6 g / 187.7 N

Standardowe magnesy neodymowe tracą moc po przekroczeniu temperatury maksymalnej. Unikaj wysokich temperatur – wysoka temperatura może trwale uszkodzić ten produkt. Wraz ze wzrostem temperatury siła neodymu tymczasowo maleje. Zrezygnuj z użycia tego magnesu blisko pieców przekraczających jego zakres roboczy. Zbyt wysoka temperatura doprowadzi do nieodwracalnej utraty magnetyzmu.

*Nota inżynierska: Wytrzymałość temperaturowa jest zależna zarówno od klasy materiału, ale także od kształtu magnesu. Magnesy płaskie (tzw. pancake magnets) mogą ulec trwałemu rozmagnesowaniu szybciej w porównaniu do magnesów prętowych. Kolor czerwony w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego modelu.

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola
MPL 35x35x10 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	60.43 kg / 133.22 lbs 4 428 Gs	9.06 kg / 19.98 lbs 9064 g / 88.9 N	N/A
1 mm	58.36 kg / 128.67 lbs 5 560 Gs	8.75 kg / 19.30 lbs 8754 g / 85.9 N	52.53 kg / 115.80 lbs ~0 Gs
2 mm	56.16 kg / 123.82 lbs 5 454 Gs	8.42 kg / 18.57 lbs 8424 g / 82.6 N	50.55 kg / 111.44 lbs ~0 Gs
3 mm	53.89 kg / 118.81 lbs 5 343 Gs	8.08 kg / 17.82 lbs 8084 g / 79.3 N	48.50 kg / 106.93 lbs ~0 Gs
5 mm	49.22 kg / 108.50 lbs 5 106 Gs	7.38 kg / 16.28 lbs 7382 g / 72.4 N	44.29 kg / 97.65 lbs ~0 Gs
10 mm	37.61 kg / 82.92 lbs 4 463 Gs	5.64 kg / 12.44 lbs 5642 g / 55.3 N	33.85 kg / 74.63 lbs ~0 Gs
20 mm	19.33 kg / 42.63 lbs 3 200 Gs	2.90 kg / 6.39 lbs 2900 g / 28.5 N	17.40 kg / 38.36 lbs ~0 Gs
50 mm	2.10 kg / 4.64 lbs 1 056 Gs	0.32 kg / 0.70 lbs 316 g / 3.1 N	1.89 kg / 4.18 lbs ~0 Gs
60 mm	1.07 kg / 2.36 lbs 753 Gs	0.16 kg / 0.35 lbs 160 g / 1.6 N	0.96 kg / 2.12 lbs ~0 Gs
70 mm	0.57 kg / 1.26 lbs 550 Gs	0.09 kg / 0.19 lbs 86 g / 0.8 N	0.51 kg / 1.13 lbs ~0 Gs
80 mm	0.32 kg / 0.70 lbs 411 Gs	0.05 kg / 0.11 lbs 48 g / 0.5 N	0.29 kg / 0.63 lbs ~0 Gs
90 mm	0.19 kg / 0.41 lbs 313 Gs	0.03 kg / 0.06 lbs 28 g / 0.3 N	0.17 kg / 0.37 lbs ~0 Gs
100 mm	0.11 kg / 0.25 lbs 244 Gs	0.02 kg / 0.04 lbs 17 g / 0.2 N	0.10 kg / 0.22 lbs ~0 Gs

Dwa produkty magnetyczne przyciągają się wzajemnie z szerszego promienia niż magnes i blacha. Taki system magnes-magnes wytwarza potężny strumień i większy zasięg pracy. Chcesz zbudować mocne zamknięcie? Wykorzystaj dwa neodymy zamiast neodymu i blaszki. Uważaj, że przy łączeniu pary magnesów siła zgniotu jest ogromna. Siła odpychania jest nieco mniejsza niż siła złączenia, ale wciąż znacząca.
*Wartość pola przy konfiguracji odpychania spada do ~0 Gs w samym centrum przestrzeni pomiędzy magnesami (całkowite wygaszenie pól).
Nota: Obliczenia prezentują siły ścinającej zestawu dwóch identycznych bloków magnetycznych (współczynnik tarcia ok. 0.15 dla powłoki Ni-Ni).

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności
MPL 35x35x10 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	16.5 cm
Implant słuchowy	10 Gs (1.0 mT)	13.0 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	10.0 cm
Telefon / Smartfon	40 Gs (4.0 mT)	8.0 cm
Immobilizer	50 Gs (5.0 mT)	7.5 cm
Karta płatnicza	400 Gs (40.0 mT)	3.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.5 cm

Potężne promieniowanie magnesu stanowi duże ryzyko dla elektroniki i implantów medycznych. Produkty NdFeB generują strumień, które zakłóca pracę czułych urządzeń medycznych. Pamiętaj: niewidoczne promieniowanie przenika przez ciało i plastik. Zwiększoną czujność muszą mieć osoby z implantami słuchowymi oraz dozownikami leków. Ryzyko dotyczy również: czasomierze automatyczne, piloty do aut, głośniki i wyświetlacze. Nie zbliżaj produktu do kart płatniczych, nośnikach HDD ani czułych narzędziach nawigacyjnych.

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia
MPL 35x35x10 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	20.41 km/h (5.67 m/s)	1.48 J
30 mm	30.21 km/h (8.39 m/s)	3.23 J
50 mm	38.62 km/h (10.73 m/s)	5.29 J
100 mm	54.55 km/h (15.15 m/s)	10.55 J

Magnesy neodymowe są delikatne – silne zderzenie z metalem powoduje natychmiastowe odpryśnięcie. Zwróć uwagę na szybkość połączenia – magnes puszczony luźno pędzi z ogromną siłą. Siła kinetyczna może wywołać odłamki powłoki lub groźne zmiażdżenia skóry. Zawsze przytrzymuj magnes przy instalacji, aby nie uderzył z impetem w metal. Zderzenie z dużą prędkością kończy się pęknięciem neodymu. Używaj gogli BHP podczas zabawy z dużymi magnesami.

Tabela 9: Parametry powłoki (trwałość)
MPL 35x35x10 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Srebrna powłoka niklowa pełni też funkcję estetyczną, ale nie jest w pełni wodoodporna.

Tabela 10: Dane konstrukcyjne (P_c)
MPL 35x35x10 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	38 021 Mx	380.2 µWb
Współczynnik P_c	0.35	Niski (Płaski)

Wartość strumienia (Flux) przepływającego przez powierzchnię bieguna. Dane kluczowe dla konstruktorów prądnic i silników. Wartość P_c (Permeance Coefficient) definiuje geometrię pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MPL 35x35x10 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	26.88 kg	Standard
Woda (dno rzeki)	30.78 kg (+3.90 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

Wbrew mitom, woda nie blokuje pola magnetycznego. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Siła zsuwająca

*Ważne: Na pionowej ścianie magnes utrzyma jedynie ok. 20-30% siły oderwania.

2. Nasycenie magnetyczne

*Cienka blacha (np. obudowa PC 0.5mm) znacząco osłabia udźwig magnesu.

3. Stabilność termiczna

*Dla standardowych magnesów granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.35

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020144-2025

Szybki konwerter jednostek

Siła (udźwig)

Kilogramy (kg)

Siła (N)

Siła w lbs

Moc pola

Gauss (Gs)

Tesla (T)

Wstaw liczbę gdziekolwiek, a wszystkie inne rubryki zaktualizują się w locie.

Sprawdź inne produkty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 25x175 [2xM8] / N52 - separator magnetyczny

541.20 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMGW 42x20x9 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

33.95 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

NC NeoCube fi 5 mm kuleczki kolorowe / N38 - neocube

49.99 ZŁ brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

SM 18x150 [2xM5] / N42 - separator magnetyczny

332.10 ZŁ brutto / szt.

Produkt ten to ekstremalnie mocny magnes w kształcie płytki wykonany z materiału NdFeB, co przy wymiarach 35x35x10 mm i wadze 91.88 g gwarantuje najwyższą jakość połączenia. Jako sztabka magnetyczna o dużej mocy (ok. 26.88 kg), produkt ten jest dostępny od ręki z naszego magazynu w Polsce. Trwała warstwa antykorozyjna zapewnia długą żywotność w suchym środowisku, chroniąc rdzeń przed utlenianiem.

Kluczem do sukcesu jest przesunięcie magnesów wzdłuż ich największej płaszczyzny łączenia (wykorzystując np. krawędź stołu), co jest łatwiejsze niż próba ich rozerwania wprost. Aby rozłączyć model MPL 35x35x10 / N38, należy zdecydowanym ruchem zsunąć jeden magnes po krawędzi drugiego, aż siła przyciągania zmaleje. Zalecamy uwagę, ponieważ po rozdzieleniu magnesy mogą chcieć gwałtownie do siebie wrócić, co grozi przytrzaśnięciem skóry. Używanie śrubokręta grozi zniszczeniem powłoki i trwałym pęknięciem magnesu.

Stanowią kluczowy element w produkcji prądnic wiatrowych oraz systemów transportu bliskiego. Świetnie sprawdzają się jako niewidoczne mocowania pod płytkami, drewnem czy szkłem. Klienci często wybierają ten model do organizacji warsztatu na listwach oraz do zaawansowanych projektów DIY i modelarskich, gdzie liczy się precyzja i moc.

Do montażu magnesów płaskich MPL 35x35x10 / N38 polecamy stosować kleje dwuskładnikowe (np. UHU Endfest, Distal), które zapewniają trwałe połączenie z metalem lub tworzywem. W przypadku lżejszych zastosowań lub montażu na gładkich powierzchniach, sprawdzi się markowa taśma piankowa (np. 3M VHB), pod warunkiem idealnego odtłuszczenia powierzchni. Unikaj klejów agresywnych chemicznie lub gorącego kleju, który może rozmagnesować neodym (powyżej 80°C).

Oś magnetyczna przebiega przez najkrótszy wymiar, co jest typowe dla magnesów chwytakowych. W praktyce oznacza to, że magnes ten ma największą siłę przyciągania na swoich głównych płaszczyznach (35x35 mm), co jest idealne do montażu na płasko. Taki układ biegunów zapewnia maksymalny udźwig przy dociskaniu do blachy, tworząc zamknięty obwód magnetyczny.

Prezentowany produkt to magnes neodymowy o precyzyjnie określonych parametrach: 35 mm (długość), 35 mm (szerokość) i 10 mm (grubość). Jest to blok magnetyczny o gabarytach 35x35x10 mm i masie własnej 91.88 g, gotowy do pracy w temperaturze do 80°C. Powłoka ochronna [NiCuNi] zabezpiecza magnes przed korozją.

Zalety i wady magnesów z neodymu Nd₂Fe₁₄B.

Mocne strony

Należy pamiętać, iż obok ekstremalnej siły, magnesy te wyróżniają się następującymi zaletami:

Zachowują swoje właściwości przez lata – szacuje się, że po dekadzie tracą na sile o niezauważalny 1%.
Inne źródła magnetyzmu nie powodują ich utraty mocy – posiadają wysoki współczynnik odporności magnetycznej.
Powłoka ochronna (np. niklowa) zapewnia im atrakcyjny wygląd, co ma znaczenie estetyczne.
Indukcja magnetyczna na powierzchni tych magnesów jest bardzo wysoka, co czyni je najsilniejszymi w swojej klasie.
Wersje specjalistyczne radzą sobie w temperaturach sięgających 230°C, zachowując swoje właściwości.
Można je precyzyjnie obrabiać do specyficznych wymiarów, co ułatwia ich adaptację w skomplikowanych urządzeniach.
Spotkasz je wszędzie tam, gdzie liczy się precyzja: w napędach, medycynie oraz przemyśle komputerowym.
Moc w skali mikro – ich niewielka objętość nie przeszkadza w generowaniu dużej siły przyciągania.

Ograniczenia

Oto ograniczenia i wady, o których musisz wiedzieć:

Pamiętaj o ich kruchości – bez zabezpieczenia mogą pękać przy upadku na twarde podłoże.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od bryły). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Wilgoć powoduje korozję w mokrym otoczeniu. Na zewnątrz zalecamy użycie magnesów wodoszczelnych (np. w gumie).
Obróbka jest trudna – wiercenie otworów w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
Produkt niebezpieczny po połknięciu. Bezwzględnie chronić przed dziećmi. Wewnątrz ciała magnesy mogą się połączyć, powodując poważne urazy.
Za jakość trzeba płacić – magnesy neodymowe są droższe od ceramicznych, co wpływa na budżet projektu.

Analiza siły trzymania

Najlepsza nośność magnesu w idealnych parametrach – co ma na to wpływ?

Moc magnesu została określona dla najkorzystniejszych warunków, obejmującej:

z wykorzystaniem blachy ze stali o wysokiej przenikalności, działającej jako zwora magnetyczna
posiadającej grubość minimum 10 mm dla pełnego zamknięcia strumienia
o idealnie gładkiej powierzchni kontaktu
bez żadnej szczeliny pomiędzy magnesem a stalą
dla siły przyłożonej pod kątem prostym (na odrywanie, nie zsuwanie)
w neutralnych warunkach termicznych

Udźwig magnesu w użyciu – kluczowe czynniki

Trzeba mieć na uwadze, że trzymanie magnesu będzie inne pod wpływem poniższych elementów, zaczynając od najistotniejszych:

Szczelina – występowanie ciała obcego (farba, taśma, szczelina) przerywa obwód magnetyczny, co obniża udźwig lawinowo (nawet o 50% przy 0,5 mm).
Kąt odrywania – pamiętaj, że magnes najmocniej trzyma prostopadle. Przy zsuwaniu w dół, siła trzymania spada drastycznie, często do poziomu 20-30% wartości maksymalnej.
Grubość podłoża – aby wykorzystać 100% mocy, stal musi być odpowiednio gruba. Cienka blacha ogranicza udźwig (magnes „przebija” ją na wylot).
Skład materiału – nie każda stal reaguje tak samo. Dodatki stopowe pogarszają efekt przyciągania.
Faktura blachy – szlifowane elementy gwarantują idealne doleganie, co poprawia siłę. Powierzchnie chropowate zmniejszają efektywność.
Ciepło – spieki NdFeB posiadają ujemny współczynnik temperaturowy. Gdy jest gorąco tracą moc, a na mrozie zyskują na sile (do pewnej granicy).

Pomiar udźwigu przeprowadzano na blachach o gładkiej powierzchni o odpowiedniej grubości, przy siłach prostopadłych, z kolei przy siłach działających równolegle siła trzymania jest mniejsza nawet pięć razy. Dodatkowo, nawet niewielka szczelina między powierzchnią magnesu, a blachą zmniejsza udźwig.

BHP przy magnesach

Samozapłon

Szlifowanie magnesów neodymowych stwarza ryzyko zapłonu. Pył neodymowy utlenia się błyskawicznie z tlenem i jest niebezpieczny.

Tylko dla dorosłych

Bezwzględnie zabezpiecz magnesy przed dostępem dzieci. Niebezpieczeństwo połknięcia jest bardzo duże, a konsekwencje zwarcia magnesów wewnątrz organizmu są dramatyczne.

Niszczenie danych

Nie przykładaj magnesów do portfela, laptopa czy telewizora. Pole magnetyczne może trwale uszkodzić te urządzenia oraz wymazać paski magnetyczne z kart.

Wrażliwość na ciepło

Monitoruj warunki termiczne. Ekspozycja magnesu powyżej 80 stopni Celsjusza trwale osłabi jego strukturę magnetyczną i udźwig.

Trzymaj z dala od elektroniki

Urządzenia nawigacyjne są niezwykle wrażliwe na wpływ magnesów. Bezpośredni kontakt z silnym magnesem może rozalibrować czujniki w Twoim telefonie.

Reakcje alergiczne

Wiedza medyczna potwierdza, że powłoka niklowa (standardowe zabezpieczenie magnesów) jest silnym alergenem. Jeśli jesteś alergikiem, wystrzegaj się trzymania magnesów gołą dłonią lub wybierz magnesy powlekane tworzywem.

Rozprysk materiału

Ryzyko skaleczenia. Magnesy mogą pęknąć przy gwałtownym złączeniu, wyrzucając ostre odłamki w powietrze. Noś okulary.

Moc przyciągania

Przed przystąpieniem do pracy, zapoznaj się z zasadami. Gwałtowne złączenie może połamać magnes lub uszkodzić palce. Myśl o krok do przodu.

Ryzyko zmiażdżenia

Dbaj o palce. Dwa duże magnesy złączą się błyskawicznie z siłą wielu ton, miażdżąc wszystko na swojej drodze. Bądź ostrożny!

Uwaga medyczna

Ostrzeżenie medyczne: Magnesy neodymowe mogą dezaktywować rozruszniki serca i defibrylatory. Nie zbliżaj się, jeśli posiadasz urządzenia wspomagające.

Zagrożenie! Potrzebujesz więcej danych? Przeczytaj nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?

MPL 35x35x10 / N38 - magnes neodymowy płytkowy

Parametry produktu - MPL 35x35x10 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja techniczna magnesu - parametry techniczne

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - wykres oddziaływania MPL 35x35x10 / N38

Tabela 2: Równoległa siła obsunięcia (pion) MPL 35x35x10 / N38

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny MPL 35x35x10 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy MPL 35x35x10 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - limit termiczny MPL 35x35x10 / N38

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola MPL 35x35x10 / N38

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności MPL 35x35x10 / N38

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia MPL 35x35x10 / N38

Tabela 9: Parametry powłoki (trwałość) MPL 35x35x10 / N38

Tabela 10: Dane konstrukcyjne (Pc) MPL 35x35x10 / N38

Tabela 11: Fizyka poszukiwań podwodnych MPL 35x35x10 / N38

1. Siła zsuwająca

2. Nasycenie magnetyczne

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Ekologia i recykling (GPSR)

Siła (udźwig)

Moc pola

Sprawdź inne produkty

SM 25x175 [2xM8] / N52 - separator magnetyczny

UMGW 42x20x9 [M6] GW / N38 - uchwyt magnetyczny gwint wewnętrzny

NC NeoCube fi 5 mm kuleczki kolorowe / N38 - neocube

SM 18x150 [2xM5] / N42 - separator magnetyczny

Zalety i wady magnesów z neodymu Nd2Fe14B.

Mocne strony

Ograniczenia

Analiza siły trzymania

Najlepsza nośność magnesu w idealnych parametrach – co ma na to wpływ?

Udźwig magnesu w użyciu – kluczowe czynniki

BHP przy magnesach

Samozapłon

Tylko dla dorosłych

Niszczenie danych

Wrażliwość na ciepło

Trzymaj z dala od elektroniki

Reakcje alergiczne

Rozprysk materiału

Moc przyciągania

Ryzyko zmiażdżenia

Uwaga medyczna

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Udźwig statyczny prostopadły (siła vs odległość) - wykres oddziaływania
MPL 35x35x10 / N38

Tabela 2: Równoległa siła obsunięcia (pion)
MPL 35x35x10 / N38

Tabela 3: Montaż pionowy (poślizg) - udźwig wertykalny
MPL 35x35x10 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MPL 35x35x10 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - limit termiczny
MPL 35x35x10 / N38

Tabela 6: Dwa magnesy (przyciąganie) - zasięg pola
MPL 35x35x10 / N38

Tabela 7: Strefy ochronne (elektronika) - środki ostrożności
MPL 35x35x10 / N38

Tabela 8: Dynamika (ryzyko pęknięcia) - skutki zderzenia
MPL 35x35x10 / N38

Tabela 9: Parametry powłoki (trwałość)
MPL 35x35x10 / N38

Tabela 10: Dane konstrukcyjne (P_c)
MPL 35x35x10 / N38

Tabela 11: Fizyka poszukiwań podwodnych
MPL 35x35x10 / N38

Zalety i wady magnesów z neodymu Nd₂Fe₁₄B.
