MPL 10x10x10 / N38 - magnes neodymowy płytkowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN

magnes neodymowy płytkowy

Numer katalogowy 020110

GTIN/EAN: 5906301811169

5.00

Udźwig 3.84 kg / 37.71 N Indukcja magnetyczna 539.91 mT / 5399 Gs

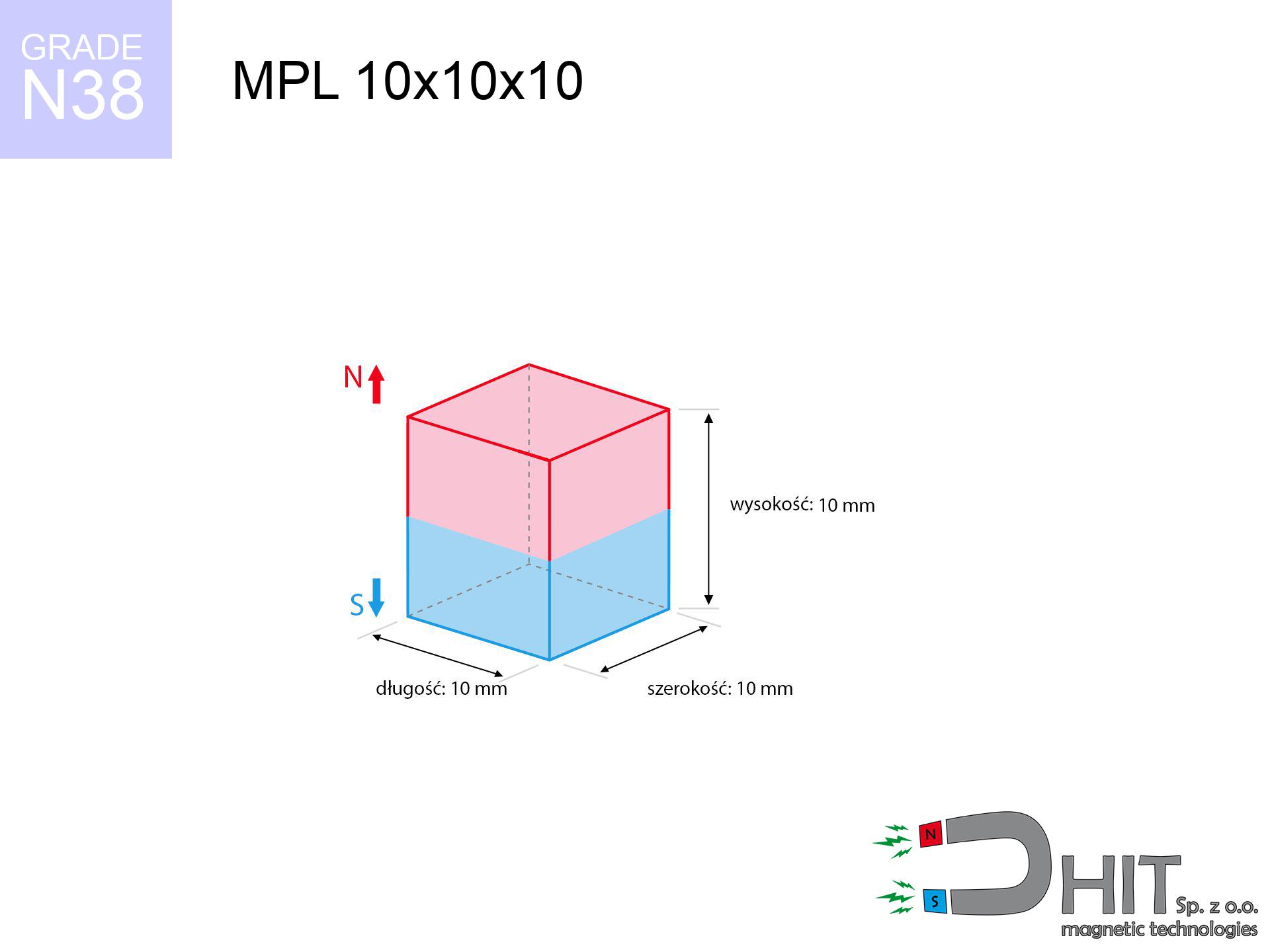

Długość: 10 mm [±0,1 mm]
Szerokość: 10 mm [±0,1 mm]
Wysokość: 10 mm [±0,1 mm]
Waga: 7.5 g
Kierunek magnesowania: ↑ osiowy
Powłoka: [NiCuNi] nikiel

sprawdź dane techniczne »

5.29 zł z VAT / szt. + cena za transport

4.30 zł netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

4.30 ZŁ

5.29 ZŁ

cena od 150 szt.

4.04 ZŁ

4.97 ZŁ

cena od 600 szt.

3.78 ZŁ

4.65 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Raport inżynierski tego magnesu

Pełna analiza w PDF: siła oderwania i ścinania, wpływ odległości, temperatury i grubości blachy, bezpieczne odległości BHP oraz krzywa demagnetyzacji.

Raport PDF Kalkulator

Nie wiesz co wybrać?

Zadzwoń już teraz +48 22 499 98 98 albo pisz korzystając z formularz zapytania w sekcji kontakt.
Właściwości a także wygląd magnesów zweryfikujesz w naszym kalkulatorze masy magnetycznej.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Karta produktu - MPL 10x10x10 / N38 - magnes neodymowy płytkowy

Specyfikacja / charakterystyka - MPL 10x10x10 / N38 - magnes neodymowy płytkowy

właściwości

właściwości	wartości
Nr kat.	020110
GTIN/EAN	5906301811169
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Długość	10 mm [±0,1 mm]
Szerokość	10 mm [±0,1 mm]
Wysokość	10 mm [±0,1 mm]
Waga	7.5 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	3.84 kg / 37.71 N
Indukcja magnetyczna ~ ?	539.91 mT / 5399 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MPL 10x10x10 / N38 - magnes neodymowy płytkowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja fizyczna magnesu neodymowego - dane

Poniższe dane stanowią bezpośredni efekt kalkulacji fizycznej. Wyniki bazują na algorytmach dla materiału Nd₂Fe₁₄B. Realne osiągi mogą nieznacznie różnić się od wartości teoretycznych. Traktuj te wyliczenia jako wstępny drogowskaz podczas planowania montażu.

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - charakterystyka
MPL 10x10x10 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5395 Gs 539.5 mT	3.84 kg / 8.47 lbs 3840.0 g / 37.7 N	uwaga
1 mm	4423 Gs 442.3 mT	2.58 kg / 5.69 lbs 2580.1 g / 25.3 N	uwaga
2 mm	3516 Gs 351.6 mT	1.63 kg / 3.60 lbs 1631.0 g / 16.0 N	bezpieczny
3 mm	2751 Gs 275.1 mT	1.00 kg / 2.20 lbs 998.0 g / 9.8 N	bezpieczny
5 mm	1671 Gs 167.1 mT	0.37 kg / 0.81 lbs 368.5 g / 3.6 N	bezpieczny
10 mm	562 Gs 56.2 mT	0.04 kg / 0.09 lbs 41.7 g / 0.4 N	bezpieczny
15 mm	244 Gs 24.4 mT	0.01 kg / 0.02 lbs 7.8 g / 0.1 N	bezpieczny
20 mm	126 Gs 12.6 mT	0.00 kg / 0.00 lbs 2.1 g / 0.0 N	bezpieczny
30 mm	46 Gs 4.6 mT	0.00 kg / 0.00 lbs 0.3 g / 0.0 N	bezpieczny
50 mm	12 Gs 1.2 mT	0.00 kg / 0.00 lbs 0.0 g / 0.0 N	bezpieczny

Siła chwytu spada drastycznie przy każdym mm odległości. Wiedz, że nawet mikroskopijny dystans (np. zanieczyszczenia, lakier, okleina) wyraźnie zmniejsza siłę przyciągania. Magnesy trzymają najmocniej przy bezpośrednim kontakcie; powietrzna przerwa zabija siłę. Przeanalizuj, jak błyskawicznie leci w dół siła, gdy magnes nie przylega szczelnie do powierzchni stali. Obliczając uchwyt, zrezygnuj ze dodatkowych podkładek.

Tabela 2: Siła równoległa obsunięcia (pion)
MPL 10x10x10 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.77 kg / 1.69 lbs 768.0 g / 7.5 N
1 mm	Stal (~0.2)	0.52 kg / 1.14 lbs 516.0 g / 5.1 N
2 mm	Stal (~0.2)	0.33 kg / 0.72 lbs 326.0 g / 3.2 N
3 mm	Stal (~0.2)	0.20 kg / 0.44 lbs 200.0 g / 2.0 N
5 mm	Stal (~0.2)	0.07 kg / 0.16 lbs 74.0 g / 0.7 N
10 mm	Stal (~0.2)	0.01 kg / 0.02 lbs 8.0 g / 0.1 N
15 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N
20 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta wylicza szacunkową wartość obciążenia, którą należy przyłożyć do zainicjowania przesunięcia magnesu pionowo w dół po pionowej płaszczyźnie wykonanej ze stali (przy uwzględnieniu standardowego współczynnika tarcia). Parametr ten maleje w relacji do wielkości szczeliny powietrznej.

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MPL 10x10x10 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	1.15 kg / 2.54 lbs 1152.0 g / 11.3 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.77 kg / 1.69 lbs 768.0 g / 7.5 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.38 kg / 0.85 lbs 384.0 g / 3.8 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	1.92 kg / 4.23 lbs 1920.0 g / 18.8 N

Umieszczając element na pionowej powierzchni (np. tablicy), utrzyma on zaledwie około 1/5 nominalnej siły przyciągania. Grawitacja oraz niski współczynnik tarcia powodują, że uchwyty łatwiej zjeżdżają w dół, niż odpadają. Planujesz uchwyt ścienny? Pamiętaj, że siła poślizgu jest znacznie mniejsza od prostopadłej siły odrywania. Na śliskiej powierzchni uchwyt zjedzie w dół pod wyraźnie lżejszym ładunkiem. Zastosowanie podkładki gumowej może skutecznie poprawić wynik.

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MPL 10x10x10 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.38 kg / 0.85 lbs 384.0 g / 3.8 N
1 mm	25%	0.96 kg / 2.12 lbs 960.0 g / 9.4 N
2 mm	50%	1.92 kg / 4.23 lbs 1920.0 g / 18.8 N
3 mm	75%	2.88 kg / 6.35 lbs 2880.0 g / 28.3 N
5 mm	100%	3.84 kg / 8.47 lbs 3840.0 g / 37.7 N
10 mm	100%	3.84 kg / 8.47 lbs 3840.0 g / 37.7 N
11 mm	100%	3.84 kg / 8.47 lbs 3840.0 g / 37.7 N
12 mm	100%	3.84 kg / 8.47 lbs 3840.0 g / 37.7 N

Cienka blacha nie jest w stanie absorbować pełnego strumienia magnetycznego, co osłabia realne działanie uchwytu. Jeśli przyczepisz mocny produkt do słabej blaszki, strumień przeniknie na wylot i udźwig gwałtownie spadnie. Aby wykorzystać pełną sprawność mocy tego magnesu, potrzebujesz wystarczająco solidnego podkładu stali. Efekt nasycenia sprawia, że na cienkich elementach (np. karoserii) uchwyt działa gorzej. Sugerujemy wybór wymiaru blachy zgodnie z poniższą tabelą.

Tabela 5: Stabilność termiczna (stabilność) - limit termiczny
MPL 10x10x10 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	3.84 kg / 8.47 lbs 3840.0 g / 37.7 N	OK
40 °C	-2.2%	3.76 kg / 8.28 lbs 3755.5 g / 36.8 N	OK
60 °C	-4.4%	3.67 kg / 8.09 lbs 3671.0 g / 36.0 N	OK
80 °C	-6.6%	3.59 kg / 7.91 lbs 3586.6 g / 35.2 N
100 °C	-28.8%	2.73 kg / 6.03 lbs 2734.1 g / 26.8 N

Klasyczne neodymy tracą parametry po przekroczeniu progu termicznego. Uważaj na przegrzanie – nadmiar ciepła może nieodwracalnie uszkodzić ten produkt. Z każdym stopniem powyżej normy moc neodymu chwilowo obniża się. Nie używaj tego magnesu w gorącym otoczeniu wyższych niż jego bezpieczny zakres. Zignorowanie limitu spowoduje nieodwracalnej utraty właściwości magnetycznych.

*Nota inżynierska: Wytrzymałość temperaturowa jest zależna zarówno od klasy materiału, jak i od kształtu magnesu. Magnesy płaskie (niski Pc) mogą ulec trwałemu rozmagnesowaniu szybciej niż magnesy długie. Kolor czerwony w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Dwa magnesy (odpychanie) - kolizja pól
MPL 10x10x10 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła ścinająca (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	17.95 kg / 39.56 lbs 5 957 Gs	2.69 kg / 5.93 lbs 2692 g / 26.4 N	N/A
1 mm	14.86 kg / 32.77 lbs 9 821 Gs	2.23 kg / 4.92 lbs 2230 g / 21.9 N	13.38 kg / 29.49 lbs ~0 Gs
2 mm	12.06 kg / 26.58 lbs 8 845 Gs	1.81 kg / 3.99 lbs 1809 g / 17.7 N	10.85 kg / 23.93 lbs ~0 Gs
3 mm	9.64 kg / 21.26 lbs 7 909 Gs	1.45 kg / 3.19 lbs 1446 g / 14.2 N	8.68 kg / 19.13 lbs ~0 Gs
5 mm	5.98 kg / 13.18 lbs 6 228 Gs	0.90 kg / 1.98 lbs 897 g / 8.8 N	5.38 kg / 11.86 lbs ~0 Gs
10 mm	1.72 kg / 3.80 lbs 3 343 Gs	0.26 kg / 0.57 lbs 258 g / 2.5 N	1.55 kg / 3.42 lbs ~0 Gs
20 mm	0.20 kg / 0.43 lbs 1 125 Gs	0.03 kg / 0.06 lbs 29 g / 0.3 N	0.18 kg / 0.39 lbs ~0 Gs
50 mm	0.00 kg / 0.01 lbs 146 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.00 lbs 92 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 62 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 43 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 32 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 24 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa produkty magnetyczne przyciągają się wzajemnie z szerszego promienia niż układ typu magnes i stal. Układ magnes-magnes wytwarza potężny strumień i dalszy horyzont działania. Projektujesz solidne zapięcie? Wykorzystaj dwa neodymy zamiast jednego magnesu i blaszki. Pamiętaj, że przy łączeniu pary magnesów siła uderzenia jest potężna. Siła odpychania jest nieco mniejsza niż siła przyciągania, ale wciąż znacząca.
*Poziom indukcji magnetycznej dla układu N-N osiąga wartość ~0 Gs w punkcie środkowym przestrzeni pomiędzy magnesami (anihilacja wektorów pola).
Ważne: Pomiary ukazują siły zsuwania pary jednakowych magnesów (opór ~0.15 dla powleczeniu Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MPL 10x10x10 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	7.0 cm
Implant słuchowy	10 Gs (1.0 mT)	5.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	4.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	3.5 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	3.0 cm
Karta płatnicza	400 Gs (40.0 mT)	1.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.0 cm

Potężne promieniowanie magnesu stanowi duże ryzyko dla urządzeń elektronicznych i implantów medycznych. Produkty NdFeB generują pole, które uniemożliwia poprawne funkcjonowanie czułych urządzeń medycznych. Wiedz, że: niewidzialne pole magnetyczne oddziałuje przez materię i obudowy. Szczególną ostrożność muszą zachować osoby z wszczepami ślimakowymi oraz pompami insulinowymi. Zagrożone są również: zegarki mechaniczne, piloty do aut, membrany i wyświetlacze. Nie zbliżaj produktu do kart płatniczych, dyskach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 10x10x10 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	17.02 km/h (4.73 m/s)	0.08 J
30 mm	17.15 km/h (4.76 m/s)	0.09 J
50 mm	17.15 km/h (4.76 m/s)	0.09 J
100 mm	17.15 km/h (4.76 m/s)	0.09 J

Magnesy neodymowe są delikatne – zderzenie ze stalą może skutkować rozbiciem. Zwróć uwagę na szybkość połączenia – magnes puszczony luźno staje się niebezpieczny. Energia uderzenia może spowodować odpryski materiału lub uszkodzenia palców. Koniecznie kontroluj produkt przy instalacji, aby nie trzasnął z dużą siłą w metal. Kontakt z szybkością kilkudziesięciu km/h niemal gwarantuje destrukcję magnesu. Używaj gogli BHP podczas pracy z dużymi magnesami.

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 10x10x10 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Poniższa tabela określa, w jakich warunkach można bezpiecznie stosować ten produkt. Srebrna powłoka niklowa pełni też funkcję estetyczną, ale nie jest w pełni wodoodporna.

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 10x10x10 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	5 504 Mx	55.0 µWb
Współczynnik P_c	0.84	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) przepływającego przez powierzchnię bieguna. Dane kluczowe dla konstruktorów prądnic oraz sensorów. Współczynnik P_c (Permeance Coefficient) definiuje geometrię pracy magnesu.

Tabela 11: Zastosowanie podwodne
MPL 10x10x10 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	3.84 kg	Standard
Woda (dno rzeki)	4.40 kg (+0.56 kg zysk z wyporności)	+14.5%

Uwaga na korozję: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

Pole magnetyczne przenika przez wodę bez żadnych strat. Pamiętaj jednak o oporze wody przy szybkim wyciąganiu liny.

1. Siła zsuwająca

*Ważne: Na pionowej ścianie magnes zachowa jedynie ułamek siły oderwania.

2. Grubość podłoża

*Cienka blacha (np. blacha karoseryjna) wyraźnie redukuje udźwig magnesu.

3. Spadek mocy w temperaturze

*Dla standardowych magnesów krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.84

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 020110-2026

Przelicznik magnesów

Siła oderwania

Newtony (N)

lbs

Moc pola

Wprowadź dane w dowolne pole, a wszystkie inne rubryki uzupełnią się w mgnieniu oka.

Sprawdź inne produkty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 50x25x12 / N38 - magnes neodymowy płytkowy

45.51 zł brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMT 12x20 white / N38 - uchwyt magnetyczny do tablic

1.894 zł brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 10x30 / N38 - magnes neodymowy walcowy

8.61 zł brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MW 12x4 / N52 - magnes neodymowy walcowy

2.18 zł brutto / szt.

Komponent MPL 10x10x10 / N38 cechuje się płaskim kształtem oraz przemysłową siłą przyciągania, dzięki czemu jest to rozwiązanie idealne do budowy separatorów i maszyn. Ten prostopadłościan o sile 37.71 N jest gotowy do wysyłki w 24h, co pozwala na szybką realizację Twojego projektu. Dodatkowo, jego powłoka Ni-Cu-Ni zabezpiecza go przed korozją w standardowych warunkach pracy, nadając mu estetyczny wygląd.

Rozdzielanie magnesów blokowych wymaga techniki polegającej na zsuwaniu (przesuwaniu jednego względem drugiego), a nie na siłowym odrywaniu. Uważaj na palce! Magnesy o sile 3.84 kg potrafią bardzo mocno uszczypnąć i spowodować krwiaki. Nigdy nie używaj metalowych narzędzi do podważania, gdyż kruchy materiał NdFeB może odprysnąć i uszkodzić oczy.

Magnesy płytkowe MPL 10x10x10 / N38 są fundamentem dla wielu urządzeń przemysłowych, takich jak filtry wyłapujące opiłki oraz silniki liniowe. Dzięki płaskiej powierzchni i dużej sile (ok. 3.84 kg), są idealne jako domykacze w meblarstwie oraz elementy montażowe w automatyce. Klienci często wybierają ten model do wieszania narzędzi na listwach oraz do zaawansowanych projektów DIY i modelarskich, gdzie liczy się precyzja i moc.

Do montażu magnesów płaskich MPL 10x10x10 / N38 polecamy stosować kleje dwuskładnikowe (np. UHU Endfest, Distal), które zapewniają trwałe połączenie z metalem lub tworzywem. Taśma dwustronna amortyzuje drgania, co jest zaletą przy montażu w elementach ruchomych. Pamiętaj, aby przed klejeniem oczyścić i odtłuścić powierzchnię magnesu, co znacząco zwiększy przyczepność kleju do niklowanej powłoki.

Standardowo model MPL 10x10x10 / N38 jest magnesowany osiowo (wymiar 10 mm), co oznacza, że bieguny N i S znajdują się na jego największych, płaskich powierzchniach. Dzięki temu najlepiej sprawdza się przy „klejeniu” się do blachy lub innego magnesu dużą powierzchnią. Jest to najpopularniejsza konfiguracja dla magnesów blokowych stosowanych w separatorach i uchwytach.

Model ten charakteryzuje się wymiarami 10x10x10 mm, co przy wadze 7.5 g czyni go elementem o imponującej gęstości energii. Jest to blok magnetyczny o gabarytach 10x10x10 mm i masie własnej 7.5 g, gotowy do pracy w temperaturze do 80°C. Produkt spełnia normy dla magnesów klasy N38.

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.

Korzyści

Neodymy to nie tylko moc przyciągania, ale także inne istotne cechy, w tym::

Są niezwykle trwałe – przez okres blisko 10 lat tracą nie więcej niż ~1% swojej mocy (wg danych).
Są niewrażliwe na wpływ innych pól, co czyni je odpornymi na rozmagnesowanie w wymagającym środowisku.
Łączą moc z estetyką – poprzez niklowanie lub złocenie ich powierzchnia jest błyszcząca i wygląda estetycznie.
Wytwarzają skoncentrowane pole magnetyczne na swojej powierzchni, co jest ich kluczową cechą.
Posiadają imponującą wytrzymałość termiczną, co pozwala na ich użycie w warunkach do 230°C (dotyczy odpowiednich serii).
Opcja produkcji złożonych kształtów sprawia, że są doskonałe do indywidualnych zastosowań.
Pełnią kluczową rolę w przemyśle, będąc sercem silników, dysków i sprzętu medycznego.
Doskonała relacja wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Minusy

Oto ograniczenia i wady, o których musisz wiedzieć:

Kruchość to ich mankament. Mogą pęknąć przy upadku, dlatego warto stosować obudowy lub montaż w stali.
Uwaga na temperaturę – dla zwykłych magnesów limit to 80°C. W gorącym środowisku (do 230°C) należy używać modele z oznaczeniem [AH].
Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych rekomendujemy wyłącznie magnesy w pełnej izolacji (plastik/guma).
Obróbka jest trudna – wykonanie gwintu w samym magnesie jest ryzykowne. Zalecamy gotowe uchwyty magnetyczne (magnes w obudowie).
Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy planowaniu kosztów.

Analiza siły trzymania

Maksymalna moc trzymania magnesu – od czego zależy?

Deklarowana siła magnesu odnosi się do siły granicznej, którą uzyskano w środowisku optymalnym, co oznacza test:

na podłożu wykonanej ze stali konstrukcyjnej, efektywnie zamykającej strumień magnetyczny
posiadającej masywność minimum 10 mm aby uniknąć nasycenia
o szlifowanej powierzchni styku
bez żadnej przerwy powietrznej pomiędzy magnesem a stalą
dla siły działającej pod kątem prostym (w osi magnesu)
w temp. ok. 20°C

Co wpływa na udźwig w praktyce

Warto wiedzieć, iż trzymanie magnesu będzie inne zależnie od poniższych elementów, w kolejności ważności:

Dystans (pomiędzy magnesem a metalem), gdyż nawet niewielka przerwa (np. 0,5 mm) może spowodować zmniejszenie udźwigu nawet o 50% (dotyczy to także lakieru, korozji czy brudu).
Kąt przyłożenia siły – maksymalny parametr osiągamy tylko przy prostopadłym odrywaniu. Opór przy zsuwaniu magnesu po blasze jest z reguły wielokrotnie mniejsza (ok. 1/5 udźwigu).
Masywność podłoża – zbyt cienka płyta nie przyjmuje całego pola, przez co część mocy ucieka w powietrzu.
Skład materiału – różne stopy przyciąga się identycznie. Wysoka zawartość węgla pogarszają efekt przyciągania.
Stan powierzchni – szlifowane elementy zapewniają maksymalny styk, co zwiększa siłę. Nierówny metal zmniejszają efektywność.
Temperatura – podgrzanie magnesu skutkuje osłabieniem siły. Warto sprawdzić limit termiczny dla danego modelu.

Siłę trzymania sprawdzano na powierzchni blachy o grubości 20 mm, kiedy przyłożono siłę prostopadłą, jednak przy próbie przesunięcia magnesu udźwig jest mniejszy nawet 5 razy. Ponadto, nawet niewielka szczelina między powierzchnią magnesu, a blachą redukuje siłę trzymania.

Środki ostrożności podczas pracy z magnesami neodymowymi

Wrażliwość na ciepło

Uważaj na temperaturę. Ekspozycja magnesu powyżej 80 stopni Celsjusza zniszczy jego strukturę magnetyczną i udźwig.

Karty i dyski

Ochrona danych: Magnesy neodymowe mogą uszkodzić karty bankomatowe oraz urządzenia precyzyjne (implanty, aparaty słuchowe, zegarki mechaniczne).

Niebezpieczeństwo dla rozruszników

Ostrzeżenie dla sercowców: Silne pole magnetyczne zakłóca elektronikę medyczną. Zachowaj co najmniej 30 cm odstępu lub zleć komuś innemu pracę z magnesów.

Ochrona dłoni

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Kompas i GPS

Intensywne promieniowanie magnetyczne zakłóca funkcjonowanie magnetometrów w telefonach i urządzeniach lokalizacyjnych. Zachowaj odstęp magnesów od telefonu, aby nie uszkodzić czujników.

Nie dawać dzieciom

Te produkty magnetyczne nie są przeznaczone dla dzieci. Inhalacja dwóch lub więcej magnesów może doprowadzić do ich przyciągnięciem przez ścianki jelit, co stwarza śmiertelne niebezpieczeństwo i wiąże się z koniecznością natychmiastowej operacji.

Łamliwość magnesów

Mimo niklowej powłoki, neodym jest kruchy i nieodporny na uderzenia. Nie rzucaj, gdyż magnes może się pokruszyć na ostre, niebezpieczne kawałki.

Reakcje alergiczne

Powszechnie wiadomo, że nikiel (standardowe zabezpieczenie magnesów) jest częstą przyczyną uczuleń. Jeśli Twoja skóra źle reaguje na metale, wystrzegaj się bezpośredniego dotyku lub wybierz magnesy powlekane tworzywem.

Ostrożność wymagana

Postępuj ostrożnie. Magnesy neodymowe przyciągają z dużej odległości i łączą się z ogromną siłą, często szybciej niż jesteś w stanie przewidzieć.

Zagrożenie wybuchem pyłu

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Uwaga! Dowiedz się więcej o ryzyku w artykule: Bezpieczeństwo pracy z magnesami.

MPL 10x10x10 / N38 - magnes neodymowy płytkowy

Karta produktu - MPL 10x10x10 / N38 - magnes neodymowy płytkowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja fizyczna magnesu neodymowego - dane

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - charakterystyka MPL 10x10x10 / N38

Tabela 2: Siła równoległa obsunięcia (pion) MPL 10x10x10 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu MPL 10x10x10 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy MPL 10x10x10 / N38

Tabela 5: Stabilność termiczna (stabilność) - limit termiczny MPL 10x10x10 / N38

Tabela 6: Dwa magnesy (odpychanie) - kolizja pól MPL 10x10x10 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia MPL 10x10x10 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie MPL 10x10x10 / N38

Tabela 9: Trwałość powłoki antykorozyjnej MPL 10x10x10 / N38

Tabela 10: Dane konstrukcyjne (Strumień) MPL 10x10x10 / N38

Tabela 11: Zastosowanie podwodne MPL 10x10x10 / N38

1. Siła zsuwająca

2. Grubość podłoża

3. Spadek mocy w temperaturze

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Ekologia i recykling (GPSR)

Siła oderwania

Moc pola

Sprawdź inne produkty

MPL 50x25x12 / N38 - magnes neodymowy płytkowy

UMT 12x20 white / N38 - uchwyt magnetyczny do tablic

MW 10x30 / N38 - magnes neodymowy walcowy

MW 12x4 / N52 - magnes neodymowy walcowy

Wady oraz zalety neodymowych magnesów Nd2Fe14B.

Korzyści

Minusy

Analiza siły trzymania

Maksymalna moc trzymania magnesu – od czego zależy?

Co wpływa na udźwig w praktyce

Środki ostrożności podczas pracy z magnesami neodymowymi

Wrażliwość na ciepło

Karty i dyski

Niebezpieczeństwo dla rozruszników

Ochrona dłoni

Kompas i GPS

Nie dawać dzieciom

Łamliwość magnesów

Reakcje alergiczne

Ostrożność wymagana

Zagrożenie wybuchem pyłu

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - charakterystyka
MPL 10x10x10 / N38

Tabela 2: Siła równoległa obsunięcia (pion)
MPL 10x10x10 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MPL 10x10x10 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MPL 10x10x10 / N38

Tabela 5: Stabilność termiczna (stabilność) - limit termiczny
MPL 10x10x10 / N38

Tabela 6: Dwa magnesy (odpychanie) - kolizja pól
MPL 10x10x10 / N38

Tabela 7: Bezpieczeństwo (BHP) (implanty) - ostrzeżenia
MPL 10x10x10 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MPL 10x10x10 / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MPL 10x10x10 / N38

Tabela 10: Dane konstrukcyjne (Strumień)
MPL 10x10x10 / N38

Tabela 11: Zastosowanie podwodne
MPL 10x10x10 / N38

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.
