MP 25x7x9 / N38 - magnes neodymowy pierścieniowy

Produkt na zamówienie Wysyłamy za 3-5 dni

MP 25x7x9 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030195

GTIN/EAN: 5906301812128

5.00

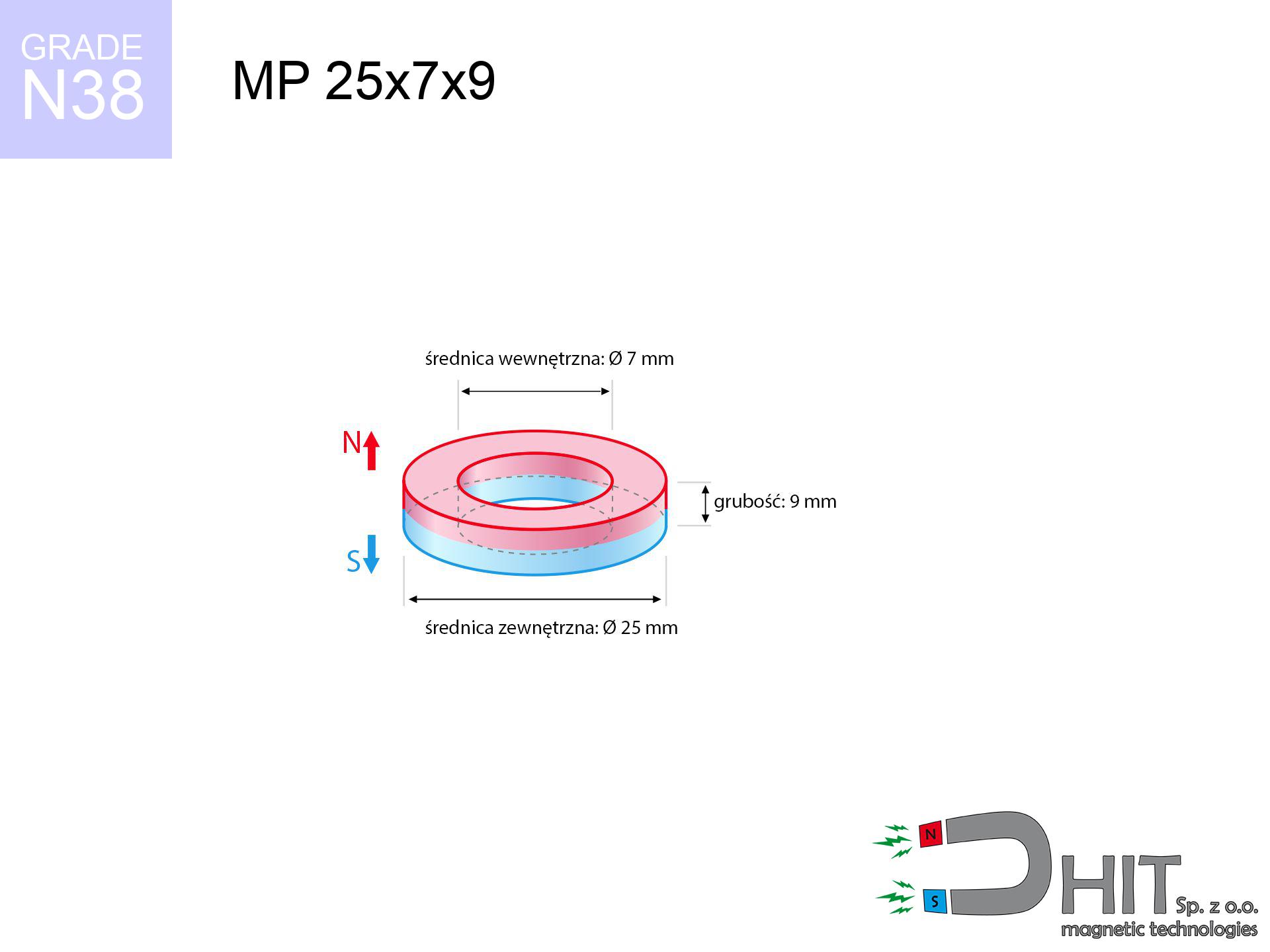

Średnica

25 mm [±0,1 mm]

Średnica wewnętrzna Ø

7 mm [±0,1 mm]

Wysokość

9 mm [±0,1 mm]

Waga

30.54 g

Kierunek magnesowania

↑ osiowy

Udźwig

14.82 kg / 145.39 N

Indukcja magnetyczna

362.13 mT / 3621 Gs

Powłoka

[NiCuNi] nikiel

sprawdź specyfikację techniczną »

12.55 ZŁ z VAT / szt. + cena za transport

10.20 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

10.20 ZŁ

12.55 ZŁ

cena od 60 szt.

9.59 ZŁ

11.79 ZŁ

cena od 250 szt.

8.98 ZŁ

11.04 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz lepszą cenę?

Zadzwoń już teraz +48 888 99 98 98 alternatywnie zostaw wiadomość przez formularz zgłoszeniowy na naszej stronie.
Udźwig a także formę magnesu zobaczysz u nas w kalkulatorze mocy.

Zamów do 14:00, a wyślemy dziś!

Właściwości fizyczne MP 25x7x9 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 25x7x9 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030195
GTIN/EAN	5906301812128
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	25 mm [±0,1 mm]
Średnica wewnętrzna Ø	7 mm [±0,1 mm]
Wysokość	9 mm [±0,1 mm]
Waga	30.54 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	14.82 kg / 145.39 N
Indukcja magnetyczna ~ ?	362.13 mT / 3621 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 25x7x9 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja inżynierska magnesu neodymowego - raport

Poniższe informacje są wynik analizy fizycznej. Wartości oparte są na modelach dla klasy Nd₂Fe₁₄B. Realne parametry mogą się różnić. Traktuj te wyliczenia jako punkt odniesienia podczas planowania montażu.

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - wykres oddziaływania
MP 25x7x9 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5777 Gs 577.7 mT	14.82 kg / 32.67 lbs 14820.0 g / 145.4 N	miażdżący
1 mm	5310 Gs 531.0 mT	12.52 kg / 27.60 lbs 12519.6 g / 122.8 N	miażdżący
2 mm	4846 Gs 484.6 mT	10.43 kg / 22.98 lbs 10425.5 g / 102.3 N	miażdżący
3 mm	4397 Gs 439.7 mT	8.59 kg / 18.93 lbs 8586.1 g / 84.2 N	uwaga
5 mm	3576 Gs 357.6 mT	5.68 kg / 12.52 lbs 5678.0 g / 55.7 N	uwaga
10 mm	2073 Gs 207.3 mT	1.91 kg / 4.21 lbs 1907.5 g / 18.7 N	słaby uchwyt
15 mm	1231 Gs 123.1 mT	0.67 kg / 1.48 lbs 673.1 g / 6.6 N	słaby uchwyt
20 mm	773 Gs 77.3 mT	0.27 kg / 0.58 lbs 265.0 g / 2.6 N	słaby uchwyt
30 mm	356 Gs 35.6 mT	0.06 kg / 0.12 lbs 56.2 g / 0.6 N	słaby uchwyt
50 mm	115 Gs 11.5 mT	0.01 kg / 0.01 lbs 5.9 g / 0.1 N	słaby uchwyt

Siła magnetyczna maleje gwałtownie z każdym milimetrem szczeliny. Pamiętaj, że nawet bardzo cienka przerwa (np. zanieczyszczenia, lakier, rdza) mocno osłabia chwyt. Produkty magnetyczne działają najmocniej przy bezpośrednim kontakcie; odległość niweluje moc. Zwróć uwagę, jak szybko maleje udźwig, gdy produkt nie dotyka płasko do metalowego podłoża. Planując rozmieszczenie, unikaj niepotrzebnych przerw.

Tabela 2: Siła równoległa ześlizgu (ściana)
MP 25x7x9 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	2.96 kg / 6.53 lbs 2964.0 g / 29.1 N
1 mm	Stal (~0.2)	2.50 kg / 5.52 lbs 2504.0 g / 24.6 N
2 mm	Stal (~0.2)	2.09 kg / 4.60 lbs 2086.0 g / 20.5 N
3 mm	Stal (~0.2)	1.72 kg / 3.79 lbs 1718.0 g / 16.9 N
5 mm	Stal (~0.2)	1.14 kg / 2.50 lbs 1136.0 g / 11.1 N
10 mm	Stal (~0.2)	0.38 kg / 0.84 lbs 382.0 g / 3.7 N
15 mm	Stal (~0.2)	0.13 kg / 0.30 lbs 134.0 g / 1.3 N
20 mm	Stal (~0.2)	0.05 kg / 0.12 lbs 54.0 g / 0.5 N
30 mm	Stal (~0.2)	0.01 kg / 0.03 lbs 12.0 g / 0.1 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 2.0 g / 0.0 N

Poniższa tabela obrazuje teoretyczną wartość obciążenia, wymaganą do rozpoczęcia zsunięcia się magnesu w dół po pionowej powierzchni metalowej (przy założeniu typowego tarcia statycznego). Parametr ten maleje w zależności od wielkości szczeliny powietrznej.

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MP 25x7x9 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	4.45 kg / 9.80 lbs 4446.0 g / 43.6 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	2.96 kg / 6.53 lbs 2964.0 g / 29.1 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	1.48 kg / 3.27 lbs 1482.0 g / 14.5 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	7.41 kg / 16.34 lbs 7410.0 g / 72.7 N

Umieszczając element na pionowej płaszczyźnie (np. tablicy), będzie on trzymał jedynie około 1/5 nominalnej siły przyciągania. Siła ciążenia oraz niski współczynnik tarcia sprawiają, że produkty szybciej przemieszczają się v dół, niż odskakują od podłoża. Planujesz mocowanie pionowe? Weź pod uwagę, że siła poślizgu jest znacznie mniejsza od prostopadłej siły odrywania. Na malowanym metalu magnes zjedzie w dół pod wyraźnie lżejszym obciążeniem. Użycie gumy specjalnej może znacznie zwiększyć trzymanie.

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MP 25x7x9 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	0.74 kg / 1.63 lbs 741.0 g / 7.3 N
1 mm	13%	1.85 kg / 4.08 lbs 1852.5 g / 18.2 N
2 mm	25%	3.71 kg / 8.17 lbs 3705.0 g / 36.3 N
3 mm	38%	5.56 kg / 12.25 lbs 5557.5 g / 54.5 N
5 mm	63%	9.26 kg / 20.42 lbs 9262.5 g / 90.9 N
10 mm	100%	14.82 kg / 32.67 lbs 14820.0 g / 145.4 N
11 mm	100%	14.82 kg / 32.67 lbs 14820.0 g / 145.4 N
12 mm	100%	14.82 kg / 32.67 lbs 14820.0 g / 145.4 N

Cienka płyta metalowa nie potrafi przejąć pełnego strumienia magnetycznego, co trwoni moc uchwytu. Jeżeli przyczepisz mocny produkt do słabej blaszki, strumień przejdzie na wylot i udźwig gwałtownie spadnie. Aby wykorzystać 100% potencjału tego neodymu, potrzebujesz odpowiednio grubego kawałka stali. Efekt nasycenia sprawia, że na delikatnych ściankach (np. karoserii) produkt wykazuje mniejszy udźwig. Zalecamy dobór grubości blachy zgodnie z poniższą tabelą.

Tabela 5: Stabilność termiczna (zachowanie materiału) - spadek mocy
MP 25x7x9 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	14.82 kg / 32.67 lbs 14820.0 g / 145.4 N	OK
40 °C	-2.2%	14.49 kg / 31.95 lbs 14494.0 g / 142.2 N	OK
60 °C	-4.4%	14.17 kg / 31.23 lbs 14167.9 g / 139.0 N	OK
80 °C	-6.6%	13.84 kg / 30.52 lbs 13841.9 g / 135.8 N
100 °C	-28.8%	10.55 kg / 23.26 lbs 10551.8 g / 103.5 N

Klasyczne neodymy tracą bezpowrotnie siłę po przekroczeniu progu termicznego. Uważaj na przegrzanie – wysoka temperatura może trwale zniszczyć ten produkt. Wraz ze wzrostem temperatury siła neodymu tymczasowo maleje. Nie używaj tego produktu w gorącym otoczeniu wyższych niż jego zakres roboczy. Zignorowanie limitu wywoła trwałej degradacji właściwości magnetycznych.

*Nota inżynierska: Wytrzymałość temperaturowa zależy nie tylko od materiału, ale także od kształtu magnesu. Cienkie magnesy (tzw. pancake magnets) są narażone na utratę mocy szybciej w porównaniu do magnesów prętowych. Kolor czerwony w tabeli wskazuje na ryzyko nieodwracalnej utraty mocy dla tego konkretnego wymiaru.

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola
MP 25x7x9 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	74.73 kg / 164.76 lbs 6 082 Gs	11.21 kg / 24.71 lbs 11210 g / 110.0 N	N/A
1 mm	68.86 kg / 151.81 lbs 11 091 Gs	10.33 kg / 22.77 lbs 10329 g / 101.3 N	61.97 kg / 136.63 lbs ~0 Gs
2 mm	63.13 kg / 139.18 lbs 10 620 Gs	9.47 kg / 20.88 lbs 9470 g / 92.9 N	56.82 kg / 125.26 lbs ~0 Gs
3 mm	57.70 kg / 127.20 lbs 10 153 Gs	8.65 kg / 19.08 lbs 8654 g / 84.9 N	51.93 kg / 114.48 lbs ~0 Gs
5 mm	47.77 kg / 105.31 lbs 9 238 Gs	7.17 kg / 15.80 lbs 7165 g / 70.3 N	42.99 kg / 94.78 lbs ~0 Gs
10 mm	28.63 kg / 63.12 lbs 7 152 Gs	4.29 kg / 9.47 lbs 4295 g / 42.1 N	25.77 kg / 56.81 lbs ~0 Gs
20 mm	9.62 kg / 21.21 lbs 4 145 Gs	1.44 kg / 3.18 lbs 1443 g / 14.2 N	8.66 kg / 19.09 lbs ~0 Gs
50 mm	0.59 kg / 1.29 lbs 1 024 Gs	0.09 kg / 0.19 lbs 88 g / 0.9 N	0.53 kg / 1.16 lbs ~0 Gs
60 mm	0.28 kg / 0.62 lbs 712 Gs	0.04 kg / 0.09 lbs 43 g / 0.4 N	0.26 kg / 0.56 lbs ~0 Gs
70 mm	0.15 kg / 0.33 lbs 514 Gs	0.02 kg / 0.05 lbs 22 g / 0.2 N	0.13 kg / 0.29 lbs ~0 Gs
80 mm	0.08 kg / 0.18 lbs 383 Gs	0.01 kg / 0.03 lbs 12 g / 0.1 N	0.07 kg / 0.16 lbs ~0 Gs
90 mm	0.05 kg / 0.11 lbs 293 Gs	0.01 kg / 0.02 lbs 7 g / 0.1 N	0.04 kg / 0.10 lbs ~0 Gs
100 mm	0.03 kg / 0.07 lbs 230 Gs	0.00 kg / 0.01 lbs 4 g / 0.0 N	0.03 kg / 0.06 lbs ~0 Gs

Dwa silne neodymy oddziałują na siebie z szerszego promienia niż neodym i metal. Układ dwóch magnesów generuje silniejsze pole i szerszy promień pracy. Projektujesz silny uchwyt? Wykorzystaj dwa neodymy zamiast neodymu i stali. Zachowaj ostrożność, że przy przyciąganiu dwóch neodymów siła uderzenia jest potężna. Lewitacja jest nieznacznie słabsza niż siła złączenia, ale wciąż imponująca.
*Poziom strumienia przy konfiguracji odpychania osiąga wartość ~0 Gs w geometrycznym środku przestrzeni pomiędzy magnesami (całkowite wygaszenie sił magnetycznych).
* Pomiary ukazują siły ścinającej zestawu dwóch identycznych neodymów (współczynnik tarcia ok. 0.15 dla powleczeniu Ni-Ni).

Tabela 7: Strefy ochronne (implanty) - ostrzeżenia
MP 25x7x9 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	17.0 cm
Implant słuchowy	10 Gs (1.0 mT)	13.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	10.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	8.0 cm
Immobilizer	50 Gs (5.0 mT)	7.5 cm
Karta płatnicza	400 Gs (40.0 mT)	3.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.5 cm

Potężne promieniowanie magnesu to duże ryzyko dla sprzętu IT oraz implantów medycznych. Produkty NdFeB wytwarzają pole, które zakłóca pracę czułych urządzeń medycznych. Pamiętaj: niewidzialne pole magnetyczne oddziałuje przez materię i obudowy. Wyjątkową uwagę muszą zachować osoby z implantami słuchowymi oraz pompami insulinowymi. Zagrożone są również: czasomierze automatyczne, kluczyki samochodowe, głośniki i wyświetlacze. Nie zbliżaj produktu do kart płatniczych, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia
MP 25x7x9 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	23.94 km/h (6.65 m/s)	0.68 J
30 mm	38.57 km/h (10.71 m/s)	1.75 J
50 mm	49.69 km/h (13.80 m/s)	2.91 J
100 mm	70.25 km/h (19.52 m/s)	5.82 J

Elementy magnetyczne są bardzo kruche – silne zderzenie z metalem powoduje natychmiastowe odpryśnięcie. Kontroluj moment przyciągania – neodym pozostawiony swobodnie staje się niebezpieczny. Siła kinetyczna może zniszczyć magnes lub bolesne uszczypnięcia palców. Zawsze przytrzymuj magnes przy zbliżaniu do metalu, aby nie uderzył gwałtownie w powierzchnię stali. Zderzenie z dużą prędkością niemal gwarantuje destrukcję neodymu. Stosuj okulary ochronne podczas pracy z dużymi magnesami.

Tabela 9: Odporność na korozję
MP 25x7x9 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Srebrna powłoka niklowa pełni też funkcję estetyczną, ale nie jest w pełni wodoodporna.

Tabela 10: Dane konstrukcyjne (Flux)
MP 25x7x9 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	22 495 Mx	225.0 µWb
Współczynnik P_c	1.05	Wysoki (Stabilny)

Wartość strumienia (Flux) emitowanego przez biegun magnesu. Dane kluczowe w aplikacjach cewkowych oraz sensorów. Współczynnik P_c (Permeance Coefficient) definiuje punkt pracy magnesu.

Tabela 11: Praca w wodzie (Magnet Fishing)
MP 25x7x9 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	14.82 kg	Standard
Woda (dno rzeki)	16.97 kg (+2.15 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

Woda wypiera stal, sprawiając, że ciężkie przedmioty stają się nieco lżejsze. Pamiętaj jednak o oporze wody przy szybkim wyciąganiu liny.

1. Montaż na ścianie (ześlizg)

*Ważne: Na powierzchni pionowej magnes zachowa zaledwie ~20-30% siły prostopadłej.

2. Efektywność, a grubość stali

*Zbyt cienki metal (np. obudowa PC 0.5mm) wyraźnie ogranicza udźwig magnesu.

3. Praca w cieple

*W klasie N38 krytyczny próg to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 1.05

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030195-2026

Przelicznik magnesów

Siła oderwania

Siła (N)

lbs

Moc pola

Indukcja (Gs)

Tesla (T)

Wprowadź wartość gdziekolwiek, a pozostałe pola przeliczą się w locie.

Zobacz też inne produkty

Produkt na zamówienie Wysyłamy za 3-5 dni

MP 5x2.7/1.2x5 C / N38 - magnes neodymowy pierścieniowy

0.836 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

SM 25x200 [2xM8] / N42 - separator magnetyczny

541.20 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MP 12x8/4x3 / N38 - magnes neodymowy pierścieniowy

1.427 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MP 20x5x5 / N38 - magnes neodymowy pierścieniowy

2.76 ZŁ brutto / szt.

Idealnie nadaje się do miejsc, gdzie wymagane jest solidne przytwierdzenie magnesu do podłoża bez ryzyka jego oderwania. Dzięki otworowi (często pod wkręt), ten model umożliwia szybką instalację do drewna, ściany, plastiku czy metalu. Produkt ten o sile 14.82 kg świetnie sprawdza się jako zamknięcie szafki, uchwyt głośnikowy lub element montażowy w urządzeniach.

Materiał ten zachowuje się bardziej jak porcelana niż stal, więc nie wybacza błędów przy montażu. Podczas dokręcania śruby należy zachować ostrożność. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ zbyt mocny docisk spowoduje pęknięcie pierścienia. Dobrym pomysłem jest zastosowanie elastycznej podkładki pod łbem śruby, która zamortyzuje naprężenia. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Magnesy te są pokryte standardową powłoką Ni-Cu-Ni, która chroni je w warunkach pokojowych, ale nie jest wystarczająca na deszcz. W miejscu otworu montażowego powłoka jest cieńsza i łatwo ją zarysować przy dokręcaniu śruby, co stanie się ogniskiem korozji. Produkt ten dedykowany jest do użytku wewnętrznego. Do zastosowań zewnętrznych zalecamy wybór uchwytów gumowanych lub dodatkowe zabezpieczenie lakierem.

Średnica otworu wewnętrznego determinuje maksymalny rozmiar elementu montażowego. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (25 mm), aby nie wystawał poza obrys.

Jest to pierścień magnetyczny o średnicy 25 mm i grubości 9 mm. Siła przyciągania tego modelu to imponujące 14.82 kg, co w przeliczeniu na niutony daje wartość 145.39 N. Produkt posiada powłokę [NiCuNi] i jest wykonany z materiału NdFeB. Wymiar otworu wewnętrznego: 7 mm.

Magnesy te są magnesowane osiowo (wzdłuż grubości), co oznacza, że jeden płaski bok jest biegunem N, a drugi S. Jeśli chcesz, aby dwa takie magnesy przyciągały się do siebie płaskimi stronami, musisz połączyć je przeciwnymi biegunami (N do S). Przy zamówieniu większej ilości magnesy są zazwyczaj pakowane w słupki, gdzie są już naturalnie sparowane.

Zalety i wady magnesów z neodymu Nd₂Fe₁₄B.

Korzyści

Należy pamiętać, iż obok ekstremalnej siły, produkty te wyróżniają się następującymi plusami:

Praktycznie nie ulegają osłabieniu w czasie; po 10 latach eksploatacji zmniejszenie udźwigu to znikome ~1%.
Zewnętrzne pola magnetyczne nie wpływają na ich utraty mocy – posiadają wysoki współczynnik koercji.
Łączą moc z estetyką – poprzez niklowanie lub złocenie ich powierzchnia jest refleksyjna i wygląda estetycznie.
Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najsilniejszymi w swojej klasie.
Posiadają imponującą wytrzymałość termiczną, co umożliwia ich stosowanie w warunkach do 230°C (dotyczy odpowiednich serii).
Możliwość uzyskania złożonych kształtów sprawia, że są doskonałe do nietypowych zastosowań.
Pełnią kluczową rolę w rozwoju technologii, będąc sercem generatorów, pamięci masowych i sprzętu medycznego.
Moc w skali mikro – ich niewielka objętość nie przeszkadza w generowaniu dużej siły przyciągania.

Wady

Czego unikać? Wady i zagrożenia związane z neodymami:

Uwaga na uszkodzenia mechaniczne – bez odpowiedniej obudowy mogą pękać przy upadku na twarde podłoże.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Wilgoć powoduje korozję w mokrym otoczeniu. Na zewnątrz konieczne jest użycie magnesów hermetycznych (np. w gumie).
Z uwagi na specyfikę materiału, nie zaleca się obróbki mechanicznej magnesu. Prościej użyć magnesu wklejonego w gniazdo z gwintem.
Ryzyko połknięcia – drobne magnesy są niebezpieczne dla najmłodszych. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą zakłócać badania (np. rezonans).
Są produktem premium – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.

Charakterystyka udźwigu

Maksymalna moc trzymania magnesu – od czego zależy?

Parametr siły jest rezultatem pomiaru przeprowadzonego w specyficznych, idealnych warunkach:

z użyciem blachy ze stali niskowęglowej, działającej jako idealny przewodnik strumienia
posiadającej masywność minimum 10 mm dla pełnego zamknięcia strumienia
z płaszczyzną idealnie równą
bez najmniejszej szczeliny pomiędzy magnesem a stalą
dla siły działającej pod kątem prostym (na odrywanie, nie zsuwanie)
w stabilnej temperaturze pokojowej

Co wpływa na udźwig w praktyce

W rzeczywistych zastosowaniach, realna moc zależy od kilku kluczowych aspektów, uszeregowanych od najbardziej istotnych:

Dystans – obecność jakiejkolwiek warstwy (rdza, taśma, szczelina) przerywa obwód magnetyczny, co obniża moc gwałtownie (nawet o 50% przy 0,5 mm).
Kąt przyłożenia siły – maksymalny parametr uzyskujemy tylko przy prostopadłym odrywaniu. Opór przy zsuwaniu magnesu po blasze jest standardowo wielokrotnie niższa (ok. 1/5 udźwigu).
Grubość blachy – za chuda blacha nie przyjmuje całego pola, przez co część mocy ucieka w powietrzu.
Gatunek stali – idealnym podłożem jest czysta stal żelazna. Żeliwo mogą generować mniejszy udźwig.
Stan powierzchni – powierzchnie gładkie zapewniają maksymalny styk, co poprawia siłę. Nierówny metal zmniejszają efektywność.
Otoczenie termiczne – podgrzanie magnesu skutkuje osłabieniem siły. Należy pamiętać o limit termiczny dla danego modelu.

Siłę trzymania testowano na powierzchni blachy o grubości 20 mm, kiedy przyłożono siłę prostopadłą, natomiast przy działaniu siły na zsuwanie udźwig jest mniejszy nawet 5 razy. Co więcej, nawet niewielka szczelina między powierzchnią magnesu, a blachą zmniejsza nośność.

BHP przy magnesach

Wpływ na smartfony

Pamiętaj: magnesy neodymowe generują pole, które zakłócają elektronikę precyzyjną. Zachowaj bezpieczny dystans od telefonu, tabletu i urządzeń GPS.

Interferencja medyczna

Dla posiadaczy implantów: Promieniowanie magnetyczne zakłóca urządzenia medyczne. Zachowaj co najmniej 30 cm odstępu lub zleć komuś innemu obsługę magnesów.

Poważne obrażenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Moc przyciągania

Postępuj ostrożnie. Magnesy neodymowe działają z daleka i zwierają z ogromną siłą, często gwałtowniej niż jesteś w stanie przewidzieć.

Nie przegrzewaj magnesów

Typowe magnesy neodymowe (typ N) ulegają rozmagnesowaniu po przekroczeniu temperatury 80°C. Uszkodzenie jest permanentne.

Uwaga na odpryski

Spieki NdFeB to materiał ceramiczny, co oznacza, że są łamliwe jak szkło. Zderzenie dwóch magnesów spowoduje ich pęknięcie na ostre odłamki.

Ochrona urządzeń

Bardzo silne oddziaływanie może skasować dane na kartach kredytowych, dyskach twardych i innych pamięciach. Zachowaj odstęp min. 10 cm.

Nie dawać dzieciom

Sprzedaż wyłącznie dla dorosłych. Drobne magnesy mogą zostać aspirrowane, co prowadzi do martwicy tkanek. Trzymaj z dala od dzieci i zwierząt.

Alergia na nikiel

Ostrzeżenie dla alergików: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku pojawienia się świądu lub podrażnienia, należy bezzwłocznie przerwać pracę z magnesami i użyć środków ochronnych.

Zagrożenie zapłonem

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.

Zachowaj ostrożność! Więcej informacji o zagrożeniach w artykule: BHP magnesów z neodymu.

MP 25x7x9 / N38 - magnes neodymowy pierścieniowy

Właściwości fizyczne MP 25x7x9 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja inżynierska magnesu neodymowego - raport

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - wykres oddziaływania MP 25x7x9 / N38

Tabela 2: Siła równoległa ześlizgu (ściana) MP 25x7x9 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu MP 25x7x9 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy MP 25x7x9 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - spadek mocy MP 25x7x9 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola MP 25x7x9 / N38

Tabela 7: Strefy ochronne (implanty) - ostrzeżenia MP 25x7x9 / N38

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia MP 25x7x9 / N38

Tabela 9: Odporność na korozję MP 25x7x9 / N38

Tabela 10: Dane konstrukcyjne (Flux) MP 25x7x9 / N38

Tabela 11: Praca w wodzie (Magnet Fishing) MP 25x7x9 / N38

1. Montaż na ścianie (ześlizg)

2. Efektywność, a grubość stali

3. Praca w cieple

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Ekologia i recykling (GPSR)

Siła oderwania

Moc pola

Zobacz też inne produkty

MP 5x2.7/1.2x5 C / N38 - magnes neodymowy pierścieniowy

SM 25x200 [2xM8] / N42 - separator magnetyczny

MP 12x8/4x3 / N38 - magnes neodymowy pierścieniowy

MP 20x5x5 / N38 - magnes neodymowy pierścieniowy

Zalety i wady magnesów z neodymu Nd2Fe14B.

Korzyści

Wady

Charakterystyka udźwigu

Maksymalna moc trzymania magnesu – od czego zależy?

Co wpływa na udźwig w praktyce

BHP przy magnesach

Wpływ na smartfony

Interferencja medyczna

Poważne obrażenia

Moc przyciągania

Nie przegrzewaj magnesów

Uwaga na odpryski

Ochrona urządzeń

Nie dawać dzieciom

Alergia na nikiel

Zagrożenie zapłonem

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (siła vs dystans) - wykres oddziaływania
MP 25x7x9 / N38

Tabela 2: Siła równoległa ześlizgu (ściana)
MP 25x7x9 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MP 25x7x9 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - dobór blachy
MP 25x7x9 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - spadek mocy
MP 25x7x9 / N38

Tabela 6: Interakcja magnes-magnes (przyciąganie) - zasięg pola
MP 25x7x9 / N38

Tabela 7: Strefy ochronne (implanty) - ostrzeżenia
MP 25x7x9 / N38

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia
MP 25x7x9 / N38

Tabela 9: Odporność na korozję
MP 25x7x9 / N38

Tabela 10: Dane konstrukcyjne (Flux)
MP 25x7x9 / N38

Tabela 11: Praca w wodzie (Magnet Fishing)
MP 25x7x9 / N38

Zalety i wady magnesów z neodymu Nd₂Fe₁₄B.
