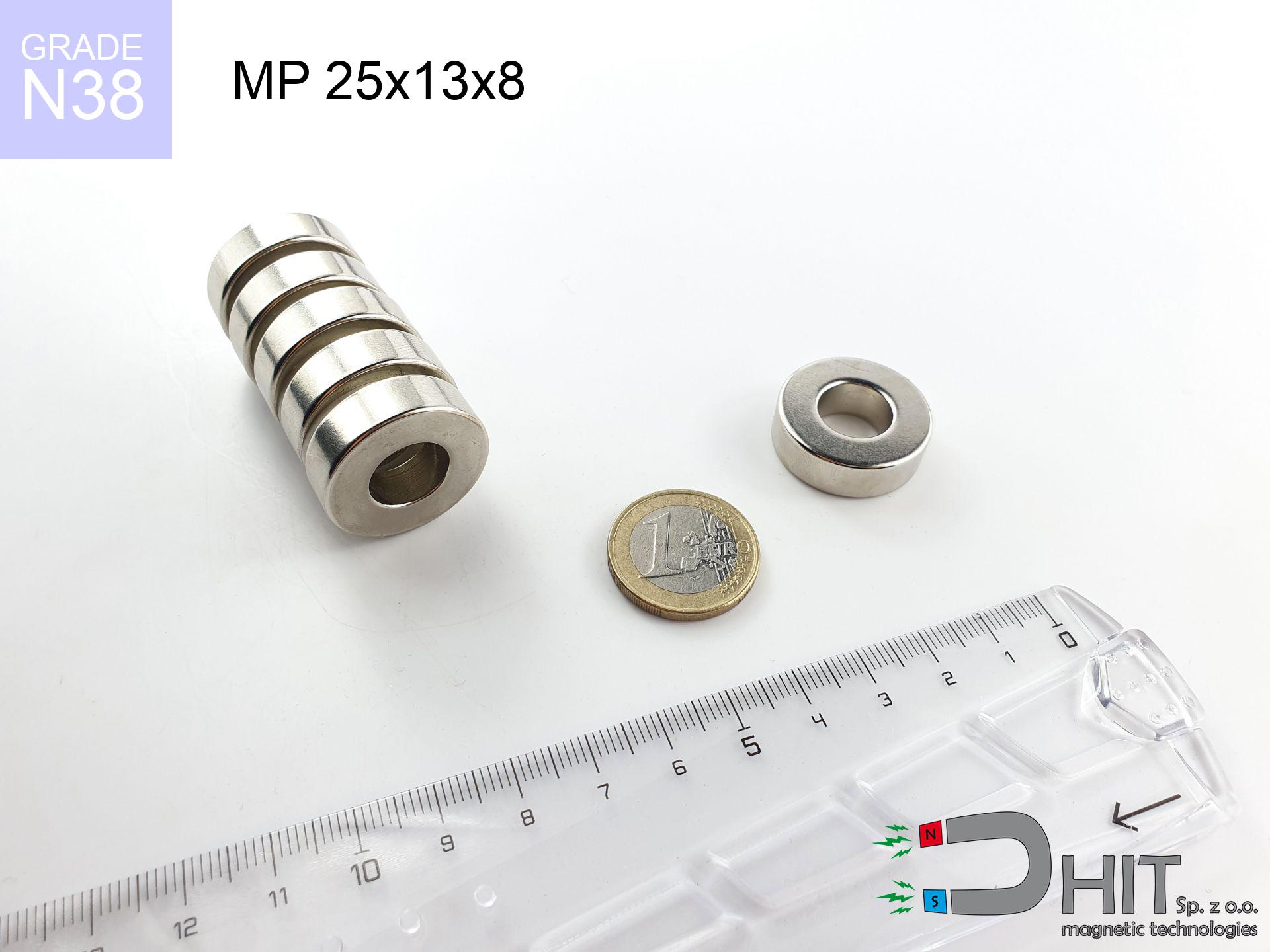

MP 25x13x8 / N38 - magnes neodymowy pierścieniowy

Produkt na zamówienie Wysyłamy za 3-5 dni

MP 25x13x8 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030191

GTIN/EAN: 5906301812081

5.00

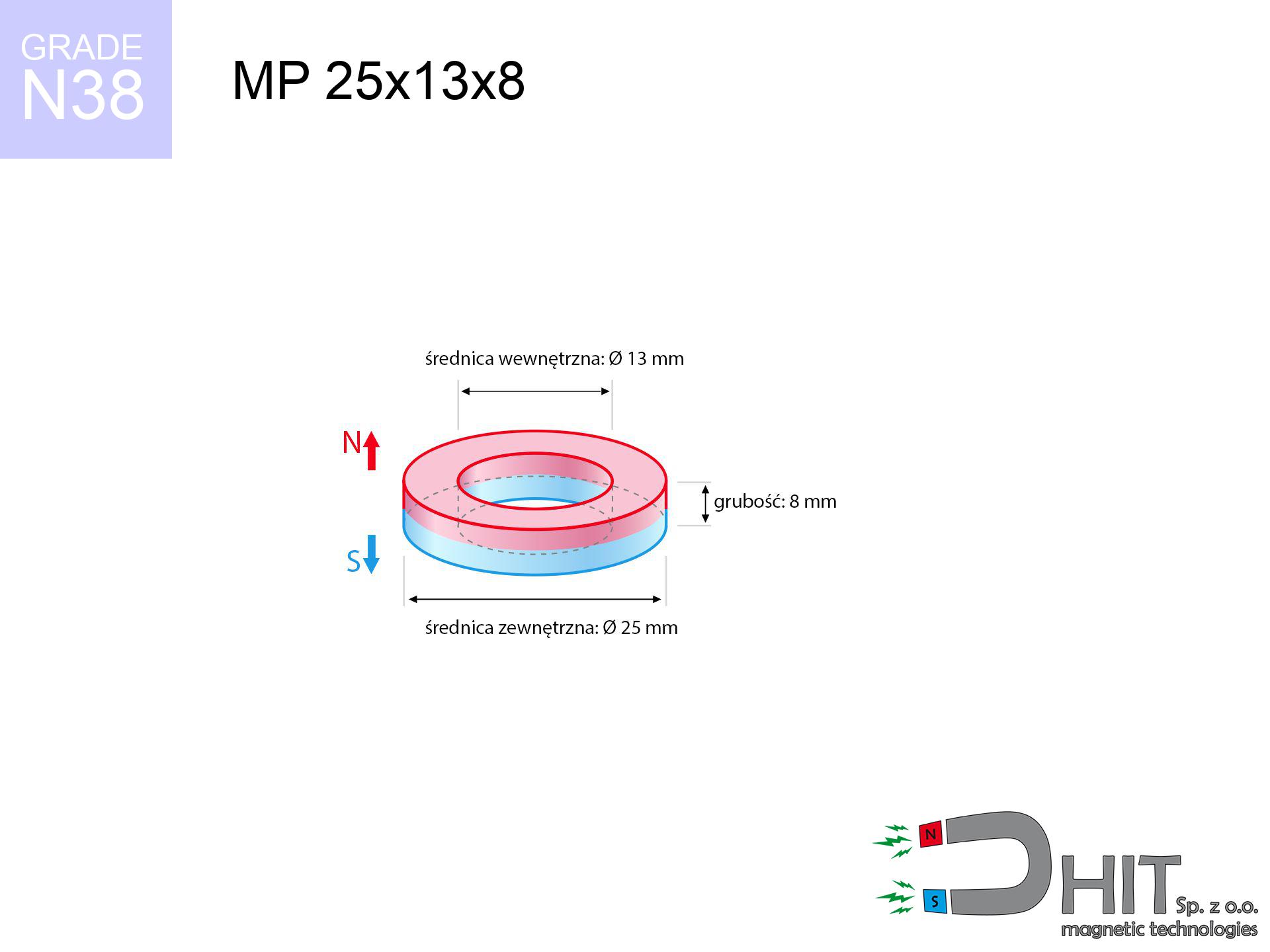

Średnica

25 mm [±0,1 mm]

Średnica wewnętrzna Ø

13 mm [±0,1 mm]

Wysokość

8 mm [±0,1 mm]

Waga

21.49 g

Kierunek magnesowania

↑ osiowy

Udźwig

10.49 kg / 102.90 N

Indukcja magnetyczna

334.09 mT / 3341 Gs

Powłoka

[NiCuNi] nikiel

właściwości techniczne »

13.53 ZŁ z VAT / szt. + cena za transport

11.00 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

11.00 ZŁ

13.53 ZŁ

cena od 60 szt.

10.34 ZŁ

12.72 ZŁ

cena od 230 szt.

9.68 ZŁ

11.91 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Nie jesteś pewien wyboru?

Zadzwoń już teraz +48 888 99 98 98 ewentualnie skontaktuj się poprzez formularz zgłoszeniowy na stronie kontakt.
Udźwig i kształt magnesów neodymowych obliczysz dzięki naszemu kalkulatorze masy magnetycznej.

Zamówienia złożone przed 14:00 realizujemy jeszcze dziś!

Szczegółowa specyfikacja MP 25x13x8 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 25x13x8 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030191
GTIN/EAN	5906301812081
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	25 mm [±0,1 mm]
Średnica wewnętrzna Ø	13 mm [±0,1 mm]
Wysokość	8 mm [±0,1 mm]
Waga	21.49 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	10.49 kg / 102.90 N
Indukcja magnetyczna ~ ?	334.09 mT / 3341 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 25x13x8 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja fizyczna magnesu neodymowego - raport

Przedstawione dane są rezultat kalkulacji inżynierskiej. Wyniki zostały wyliczone na modelach dla materiału Nd₂Fe₁₄B. Rzeczywiste parametry mogą nieznacznie się różnić. Prosimy traktować te dane jako wstępny drogowskaz przy projektowaniu systemów.

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - spadek mocy
MP 25x13x8 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5777 Gs 577.7 mT	10.49 kg / 23.13 lbs 10490.0 g / 102.9 N	miażdżący
1 mm	5310 Gs 531.0 mT	8.86 kg / 19.54 lbs 8861.7 g / 86.9 N	mocny
2 mm	4846 Gs 484.6 mT	7.38 kg / 16.27 lbs 7379.4 g / 72.4 N	mocny
3 mm	4397 Gs 439.7 mT	6.08 kg / 13.40 lbs 6077.4 g / 59.6 N	mocny
5 mm	3576 Gs 357.6 mT	4.02 kg / 8.86 lbs 4019.0 g / 39.4 N	mocny
10 mm	2073 Gs 207.3 mT	1.35 kg / 2.98 lbs 1350.2 g / 13.2 N	niskie ryzyko
15 mm	1231 Gs 123.1 mT	0.48 kg / 1.05 lbs 476.4 g / 4.7 N	niskie ryzyko
20 mm	773 Gs 77.3 mT	0.19 kg / 0.41 lbs 187.6 g / 1.8 N	niskie ryzyko
30 mm	356 Gs 35.6 mT	0.04 kg / 0.09 lbs 39.8 g / 0.4 N	niskie ryzyko
50 mm	115 Gs 11.5 mT	0.00 kg / 0.01 lbs 4.1 g / 0.0 N	niskie ryzyko

Moc przyciągania maleje drastycznie z każdym milimetrem dystansu. Wiedz, że nawet mikroskopijny dystans (np. zanieczyszczenia, lakier, rdza) wyraźnie redukuje udźwig. Magnesy działają optymalnie podczas styku bezpośredniego; powietrzna przerwa osłabia siłę. Zobacz, jak szybko leci w dół siła, gdy produkt nie przylega szczelnie do metalowego podłoża. Obliczając montaż, eliminuj dodatkowych podkładek.

Tabela 2: Siła równoległa zsuwania (ściana)
MP 25x13x8 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	2.10 kg / 4.63 lbs 2098.0 g / 20.6 N
1 mm	Stal (~0.2)	1.77 kg / 3.91 lbs 1772.0 g / 17.4 N
2 mm	Stal (~0.2)	1.48 kg / 3.25 lbs 1476.0 g / 14.5 N
3 mm	Stal (~0.2)	1.22 kg / 2.68 lbs 1216.0 g / 11.9 N
5 mm	Stal (~0.2)	0.80 kg / 1.77 lbs 804.0 g / 7.9 N
10 mm	Stal (~0.2)	0.27 kg / 0.60 lbs 270.0 g / 2.6 N
15 mm	Stal (~0.2)	0.10 kg / 0.21 lbs 96.0 g / 0.9 N
20 mm	Stal (~0.2)	0.04 kg / 0.08 lbs 38.0 g / 0.4 N
30 mm	Stal (~0.2)	0.01 kg / 0.02 lbs 8.0 g / 0.1 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta przedstawia przybliżoną siłę, konieczną do wywołania obsunięcia magnesu ku dołowi po pionowej płycie metalowej (przy założeniu standardowego tarcia statycznego). Wynik ten maleje w oparciu o odległości roboczej.

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MP 25x13x8 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	3.15 kg / 6.94 lbs 3147.0 g / 30.9 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	2.10 kg / 4.63 lbs 2098.0 g / 20.6 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	1.05 kg / 2.31 lbs 1049.0 g / 10.3 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	5.25 kg / 11.56 lbs 5245.0 g / 51.5 N

Umieszczając element na pionowej płaszczyźnie (np. karoserii), możesz liczyć na tylko około 1/5 swojej nominalnej mocy. Grawitacja i niski współczynnik tarcia wpływają na to, że magnesy łatwiej przemieszczają się v dół, niż odrywają. Projektujesz wieszak? Pamiętaj, że siła poślizgu jest dużo słabsza od prostopadłej siły odrywania. Na gładkiej stali uchwyt zsunie się w dół pod wyraźnie lżejszym obciążeniem. Zastosowanie podkładki antypoślizgowej może skutecznie zwiększyć trzymanie.

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MP 25x13x8 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	5%	0.52 kg / 1.16 lbs 524.5 g / 5.1 N
1 mm	13%	1.31 kg / 2.89 lbs 1311.3 g / 12.9 N
2 mm	25%	2.62 kg / 5.78 lbs 2622.5 g / 25.7 N
3 mm	38%	3.93 kg / 8.67 lbs 3933.8 g / 38.6 N
5 mm	63%	6.56 kg / 14.45 lbs 6556.3 g / 64.3 N
10 mm	100%	10.49 kg / 23.13 lbs 10490.0 g / 102.9 N
11 mm	100%	10.49 kg / 23.13 lbs 10490.0 g / 102.9 N
12 mm	100%	10.49 kg / 23.13 lbs 10490.0 g / 102.9 N

Cienka płyta metalowa nie potrafi absorbować całego pola magnetycznego, co osłabia realne działanie magnesu. Jeśli zamocujesz silny magnes do słabej blaszki, strumień przejdzie na wylot i udźwig gwałtownie spadnie. Aby wykorzystać maksimum mocy tego neodymu, wymagasz wystarczająco solidnego elementu metalu. Przesycenie materiału powoduje, że na cienkich elementach (np. obudowie AGD) magnes trzyma słabiej. Sugerujemy wybór przekroju blachy na podstawie tych parametrów.

Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności
MP 25x13x8 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	10.49 kg / 23.13 lbs 10490.0 g / 102.9 N	OK
40 °C	-2.2%	10.26 kg / 22.62 lbs 10259.2 g / 100.6 N	OK
60 °C	-4.4%	10.03 kg / 22.11 lbs 10028.4 g / 98.4 N	OK
80 °C	-6.6%	9.80 kg / 21.60 lbs 9797.7 g / 96.1 N
100 °C	-28.8%	7.47 kg / 16.47 lbs 7468.9 g / 73.3 N

Klasyczne neodymy zmieniają swoje właściwości moc powyżej limitu temperatury. Uważaj na przegrzanie – wysoka temperatura może nieodwracalnie uszkodzić ten produkt. Wraz ze wzrostem temperatury moc magnesu chwilowo maleje. Zrezygnuj z użycia tego magnesu blisko pieców przekraczających jego bezpieczny zakres. Przekroczenie progu krytycznego spowoduje trwałej degradacji właściwości magnetycznych.

*Ważna informacja: Odporność na temperaturę zależy nie tylko od materiału, jak i od proporcji wymiarów. Cienkie magnesy (tzw. pancake magnets) są narażone na utratę mocy szybciej niż magnesy długie. Kolor czerwony w tabeli wskazuje na możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie
MP 25x13x8 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	77.07 kg / 169.90 lbs 6 082 Gs	11.56 kg / 25.49 lbs 11560 g / 113.4 N	N/A
1 mm	71.01 kg / 156.55 lbs 11 091 Gs	10.65 kg / 23.48 lbs 10652 g / 104.5 N	63.91 kg / 140.90 lbs ~0 Gs
2 mm	65.10 kg / 143.53 lbs 10 620 Gs	9.77 kg / 21.53 lbs 9766 g / 95.8 N	58.59 kg / 129.18 lbs ~0 Gs
3 mm	59.50 kg / 131.17 lbs 10 153 Gs	8.92 kg / 19.68 lbs 8925 g / 87.6 N	53.55 kg / 118.06 lbs ~0 Gs
5 mm	49.26 kg / 108.61 lbs 9 238 Gs	7.39 kg / 16.29 lbs 7389 g / 72.5 N	44.34 kg / 97.74 lbs ~0 Gs
10 mm	29.53 kg / 65.10 lbs 7 152 Gs	4.43 kg / 9.76 lbs 4429 g / 43.4 N	26.57 kg / 58.59 lbs ~0 Gs
20 mm	9.92 kg / 21.87 lbs 4 145 Gs	1.49 kg / 3.28 lbs 1488 g / 14.6 N	8.93 kg / 19.68 lbs ~0 Gs
50 mm	0.61 kg / 1.33 lbs 1 024 Gs	0.09 kg / 0.20 lbs 91 g / 0.9 N	0.54 kg / 1.20 lbs ~0 Gs
60 mm	0.29 kg / 0.64 lbs 712 Gs	0.04 kg / 0.10 lbs 44 g / 0.4 N	0.26 kg / 0.58 lbs ~0 Gs
70 mm	0.15 kg / 0.34 lbs 514 Gs	0.02 kg / 0.05 lbs 23 g / 0.2 N	0.14 kg / 0.30 lbs ~0 Gs
80 mm	0.08 kg / 0.19 lbs 383 Gs	0.01 kg / 0.03 lbs 13 g / 0.1 N	0.08 kg / 0.17 lbs ~0 Gs
90 mm	0.05 kg / 0.11 lbs 293 Gs	0.01 kg / 0.02 lbs 7 g / 0.1 N	0.04 kg / 0.10 lbs ~0 Gs
100 mm	0.03 kg / 0.07 lbs 230 Gs	0.00 kg / 0.01 lbs 5 g / 0.0 N	0.03 kg / 0.06 lbs ~0 Gs

Dwa silne neodymy przyciągają się wzajemnie z szerszego promienia niż magnes i blacha. Połączenie dwóch magnesów generuje silniejsze pole i szerszy promień pracy. Projektujesz mocne zamknięcie? Wykorzystaj dwa neodymy zamiast jednego magnesu i blaszki. Pamiętaj, że przy zbliżaniu do siebie dwóch magnesów energia zderzenia jest ogromna. Lewitacja jest nieco mniejsza niż siła złączenia, ale wciąż znacząca.
*Wartość strumienia przy konfiguracji odpychania spada do ~0 Gs w punkcie środkowym szczeliny pomiędzy magnesami (wzajemne zniesienie sił magnetycznych).
Uwaga: Pomiary ukazują siły zsuwania pary jednakowych neodymów (opór ok. 0.15 dla powleczeniu Ni-Ni).

Tabela 7: Strefy ochronne (elektronika) - ostrzeżenia
MP 25x13x8 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	17.0 cm
Implant słuchowy	10 Gs (1.0 mT)	13.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	10.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	8.0 cm
Kluczyk samochodowy	50 Gs (5.0 mT)	7.5 cm
Karta płatnicza	400 Gs (40.0 mT)	3.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.5 cm

Ekstremalne pole neodymu to duże ryzyko dla urządzeń elektronicznych i rozruszników serca. Neodymy wytwarzają pole, które niszczy działanie czułych urządzeń medycznych. Zauważ: niewidzialne pole magnetyczne oddziałuje przez materię i obudowy. Szczególną ostrożność muszą mieć osoby z wszczepami ślimakowymi oraz dozownikami leków. Ryzyko dotyczy również: zegarki mechaniczne, piloty do aut, membrany i ekrany. Nie kładź magnesu przy kartach, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MP 25x13x8 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	24.01 km/h (6.67 m/s)	0.48 J
30 mm	38.68 km/h (10.75 m/s)	1.24 J
50 mm	49.84 km/h (13.84 m/s)	2.06 J
100 mm	70.46 km/h (19.57 m/s)	4.12 J

Produkty NdFeB są podatne na odpryski – silne zderzenie z metalem grozi ich pęknięciem. Zwróć uwagę na szybkość połączenia – neodym pozostawiony swobodnie staje się niebezpieczny. Siła uderzeniowa może spowodować odpryski materiału lub bolesne uszczypnięcia skóry. Trzymaj mocno magnes przy montażu, aby nie uderzył gwałtownie w metal. Zderzenie z dużą prędkością oznacza zniszczenie magnesu. Używaj gogli BHP podczas pracy z silnymi okazami.

Tabela 9: Trwałość powłoki antykorozyjnej
MP 25x13x8 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Test SST (mgła solna) to standard branżowy określający żywotność powłoki w trudnych warunkach. Nieodpowiedni dobór powłoki to najczęstsza przyczyna uszkodzeń magnesu po czasie.

Tabela 10: Dane elektryczne (P_c)
MP 25x13x8 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	23 118 Mx	231.2 µWb
Współczynnik P_c	1.04	Wysoki (Stabilny)

Wartość strumienia (Flux) emitowanego przez powierzchnię bieguna. Parametr niezbędny w aplikacjach cewkowych oraz sensorów. Wartość P_c (Permeance Coefficient) określa punkt pracy magnesu.

Tabela 11: Zastosowanie podwodne
MP 25x13x8 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	10.49 kg	Standard
Woda (dno rzeki)	12.01 kg (+1.52 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Pamiętaj o dokładnym wytarciu magnesu po wyjęciu z wody i nałożeniu warstwy ochronnej (np. oleju), aby uniknąć korozji.

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Siła wyporu pomaga dźwigać znaleziska.

1. Montaż na ścianie (ześlizg)

*Uwaga: Na powierzchni pionowej magnes zachowa jedynie ok. 20-30% nominalnego udźwigu.

2. Wpływ grubości blachy

*Zbyt cienki metal (np. obudowa PC 0.5mm) drastycznie redukuje udźwig magnesu.

3. Wytrzymałość temperaturowa

*Dla standardowych magnesów maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 1.04

Powyższy wykres prezentuje charakterystykę magnetyczną materiału w drugim kwadrancie pętli histerezy. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Dane techniczne i środowiskowe

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Dane środowiskowe

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030191-2026

Kalkulator miar

Udźwig magnesu

Siła w kg

Siła (N)

Funty (lbs)

Indukcja magnetyczna

Gauss (Gs)

Indukcja (T)

Wstaw wartość w dowolne pole, a inne wartości uzupełnią się samoistnie.

Zobacz też inne oferty

Produkt na zamówienie Wysyłamy za 3-5 dni

MW 9x3 / N38 - magnes neodymowy walcowy

1.132 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

SM 25x325 [2xM8] / N52 - separator magnetyczny

984.00 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MP 40x20x5 / N38 - magnes neodymowy pierścieniowy

12.24 ZŁ brutto / szt.

Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 10x5x1.5 / N38 - magnes neodymowy płytkowy

0.381 ZŁ brutto / szt.

Magnes pierścieniowy z otworem MP 25x13x8 / N38 jest stworzony do trwałego montażu, tam gdzie klej może zawieść lub być niewystarczający. Dzięki otworowi (często pod wkręt), ten model umożliwia szybką instalację do drewna, ściany, plastiku czy metalu. Produkt ten o sile 10.49 kg świetnie sprawdza się jako zamknięcie szafki, uchwyt głośnikowy lub element montażowy w urządzeniach.

Materiał ten zachowuje się bardziej jak porcelana niż stal, więc nie wybacza błędów przy montażu. Podczas dokręcania śruby należy zachować ostrożność. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ zbyt mocny docisk spowoduje pęknięcie pierścienia. Dobrym pomysłem jest zastosowanie gumowego dystansu pod łbem śruby, która zamortyzuje naprężenia. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Wilgoć może wniknąć w mikropęknięcia powłoki i spowodować utlenianie magnesu. W miejscu otworu montażowego powłoka jest cieńsza i może ulec uszkodzeniu przy dokręcaniu śruby, co stanie się ogniskiem korozji. Produkt ten dedykowany jest do użytku wewnętrznego. Do zastosowań zewnętrznych zalecamy wybór magnesów w hermetycznej obudowie lub dodatkowe zabezpieczenie lakierem.

Do tego modelu pasuje wkręt lub śruba o średnicy gwintu mniejszej niż 13 mm. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (25 mm), aby nie wystawał poza obrys.

Model ten charakteryzuje się wymiarami Ø25x8 mm oraz wagą 21.49 g. Siła przyciągania tego modelu to imponujące 10.49 kg, co w przeliczeniu na niutony daje wartość 102.90 N. Produkt posiada powłokę [NiCuNi] i jest wykonany z materiału NdFeB. Wymiar otworu wewnętrznego: 13 mm.

Bieguny znajdują się na płaszczyznach z otworami, a nie na bokach pierścienia. W przypadku łączenia dwóch pierścieni, upewnij się, że jeden jest obrócony odpowiednią stroną. Przy zamówieniu większej ilości magnesy są zazwyczaj pakowane w słupki, gdzie są już naturalnie sparowane.

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.

Mocne strony

Magnesy neodymowe to nie tylko siła, ale także inne istotne cechy, w tym::

Utrzymują swoje właściwości przez lata – szacuje się, że po dekadzie słabną o niezauważalny 1%.
Inne źródła magnetyzmu nie wpływają na ich utraty mocy – posiadają dużą zdolność koercji.
Wykończenie materiałami takimi jak nikiel czy złoto nadaje im elegancki i lśniący charakter.
Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najwydajniejszymi w swojej klasie.
Mogą pracować w ekstremalnym cieple – wybrane modele znoszą temperaturę do 230°C (zależnie od wymiarów).
Wszechstronność kształtowania – można je produkować w rozmaitych formach, idealnych do konkretnego projektu.
Spotkasz je wszędzie tam, gdzie liczy się precyzja: w automatyce, rezonansach oraz przemyśle komputerowym.
Mały rozmiar, wielka moc – przy niewielkich gabarytach oferują ogromną siłę, co jest kluczowe przy miniaturyzacji.

Ograniczenia

Warto znać też słabe strony magnesów neodymowych:

Ze względu na kruchość, trzeba się z nimi obchodzić delikatnie. Silne uderzenie może je zniszczyć, stąd rekomendacja stosowania osłon.
Klasyczne neodymy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych sugerujemy wyłącznie magnesy zabezpieczone antykorozyjnie (plastik/guma).
Ze względu na twardość, nie zaleca się gwintowania magnesu. Bezpieczniej użyć magnesu wklejonego w stalowy kubek z gwintem.
Ryzyko połknięcia – małe elementy są niebezpieczne dla najmłodszych. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą zakłócać badania (np. rezonans).
Wyższa cena w porównaniu do ferrytów to ich minus, szczególnie przy dużych ilościach.

Charakterystyka udźwigu

Siła oderwania magnesu w optymalnych warunkach – od czego zależy?

Informacja o udźwigu została wyznaczona dla optymalnej konfiguracji, uwzględniającej:

z wykorzystaniem blachy ze miękkiej stali, pełniącej rolę idealny przewodnik strumienia
której wymiar poprzeczny wynosi ok. 10 mm
z płaszczyzną oczyszczoną i gładką
przy całkowitym braku odstępu (brak farby)
przy prostopadłym wektorze siły (kąt 90 stopni)
w stabilnej temperaturze pokojowej

Kluczowe elementy wpływające na udźwig

Należy pamiętać, że udźwig roboczy będzie inne pod wpływem poniższych elementów, w kolejności ważności:

Szczelina – obecność ciała obcego (rdza, taśma, szczelina) przerywa obwód magnetyczny, co obniża udźwig lawinowo (nawet o 50% przy 0,5 mm).
Kierunek siły – pamiętaj, że magnes najmocniej trzyma prostopadle. Przy zsuwaniu w dół, udźwig spada znacząco, często do poziomu 20-30% wartości nominalnej.
Grubość blachy – za chuda blacha nie przyjmuje całego pola, przez co część mocy marnuje się w powietrzu.
Materiał blachy – stal miękka daje najlepsze rezultaty. Większa zawartość węgla zmniejszają właściwości magnetyczne i siłę trzymania.
Gładkość podłoża – im równiejsza blacha, tym lepsze przyleganie i silniejsze trzymanie. Chropowatość tworzą dystans powietrzny.
Otoczenie termiczne – podgrzanie magnesu powoduje tymczasowy spadek indukcji. Należy pamiętać o maksymalną temperaturę pracy dla danego modelu.

Udźwig określano z wykorzystaniem gładkiej blachy o właściwej grubości (min. 20 mm), przy działaniu siły prostopadłej, natomiast przy siłach działających równolegle siła trzymania jest mniejsza nawet 5 razy. Co więcej, nawet niewielka szczelina pomiędzy powierzchnią magnesu, a blachą obniża udźwig.

Bezpieczna praca przy magnesach neodymowych

Maksymalna temperatura

Chroń przed wysoką temperaturą. Magnesy neodymowe są wrażliwe na temperaturę. Jeśli wymagasz odporności powyżej 80°C, wybierz specjalne serie wysokotemperaturowe (H, SH, UH).

Siła zgniatająca

Chroń dłonie. Dwa duże magnesy zderzą z ogromną prędkością z siłą kilkuset kilogramów, miażdżąc wszystko na swojej drodze. Zachowaj ekstremalną uwagę!

Magnesy są kruche

Ryzyko skaleczenia. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, rozrzucając kawałki metalu w powietrze. Noś okulary.

Alergia na nikiel

Ostrzeżenie dla alergików: warstwa ochronna Ni-Cu-Ni ma w składzie nikiel. W przypadku wystąpienia reakcji alergicznej, należy bezzwłocznie zakończyć pracę z magnesami i zabezpieczyć dłonie.

Ryzyko pożaru

Uwaga na ogień: Pył neodymowy jest wysoce łatwopalny. Nie modyfikuj mechanicznie magnesów w warunkach domowych, gdyż grozi to zapłonem.

Bezpieczna praca

Stosuj magnesy świadomie. Ich gigantyczny udźwig może zszokować nawet doświadczonych użytkowników. Planuj ruchy i nie lekceważ ich siły.

Niszczenie danych

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą zdegradować nośniki danych oraz urządzenia precyzyjne (implanty, protezy słuchu, czasomierze).

Nie dawać dzieciom

Zawsze zabezpiecz magnesy przed dostępem dzieci. Ryzyko zadławienia jest wysokie, a skutki połączenia się magnesów wewnątrz organizmu są tragiczne.

Interferencja medyczna

Uwaga zdrowotna: Magnesy neodymowe mogą wyłączyć stymulatory i defibrylatory. Nie zbliżaj się, jeśli posiadasz implanty elektroniczne.

Smartfony i tablety

Moduły GPS i smartfony są niezwykle podatne na wpływ magnesów. Bliskie sąsiedztwo z silnym magnesem może trwale uszkodzić sensory w Twoim telefonie.

Bezpieczeństwo! Dowiedz się więcej o ryzyku w artykule: BHP magnesów NdFeB.

MP 25x13x8 / N38 - magnes neodymowy pierścieniowy

Szczegółowa specyfikacja MP 25x13x8 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja fizyczna magnesu neodymowego - raport

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - spadek mocy MP 25x13x8 / N38

Tabela 2: Siła równoległa zsuwania (ściana) MP 25x13x8 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu MP 25x13x8 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy MP 25x13x8 / N38

Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności MP 25x13x8 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie MP 25x13x8 / N38

Tabela 7: Strefy ochronne (elektronika) - ostrzeżenia MP 25x13x8 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie MP 25x13x8 / N38

Tabela 9: Trwałość powłoki antykorozyjnej MP 25x13x8 / N38

Tabela 10: Dane elektryczne (Pc) MP 25x13x8 / N38

Tabela 11: Zastosowanie podwodne MP 25x13x8 / N38

1. Montaż na ścianie (ześlizg)

2. Wpływ grubości blachy

3. Wytrzymałość temperaturowa

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Dane środowiskowe

Udźwig magnesu

Indukcja magnetyczna

Zobacz też inne oferty

MW 9x3 / N38 - magnes neodymowy walcowy

SM 25x325 [2xM8] / N52 - separator magnetyczny

MP 40x20x5 / N38 - magnes neodymowy pierścieniowy

MPL 10x5x1.5 / N38 - magnes neodymowy płytkowy

Wady oraz zalety neodymowych magnesów Nd2Fe14B.

Mocne strony

Ograniczenia

Charakterystyka udźwigu

Siła oderwania magnesu w optymalnych warunkach – od czego zależy?

Kluczowe elementy wpływające na udźwig

Bezpieczna praca przy magnesach neodymowych

Maksymalna temperatura

Siła zgniatająca

Magnesy są kruche

Alergia na nikiel

Ryzyko pożaru

Bezpieczna praca

Niszczenie danych

Nie dawać dzieciom

Interferencja medyczna

Smartfony i tablety

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (siła vs odległość) - spadek mocy
MP 25x13x8 / N38

Tabela 2: Siła równoległa zsuwania (ściana)
MP 25x13x8 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MP 25x13x8 / N38

Tabela 4: Grubość stali (wpływ podłoża) - straty mocy
MP 25x13x8 / N38

Tabela 5: Praca w cieple (zachowanie materiału) - próg odporności
MP 25x13x8 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie
MP 25x13x8 / N38

Tabela 7: Strefy ochronne (elektronika) - ostrzeżenia
MP 25x13x8 / N38

Tabela 8: Zderzenia (energia kinetyczna) - ostrzeżenie
MP 25x13x8 / N38

Tabela 9: Trwałość powłoki antykorozyjnej
MP 25x13x8 / N38

Tabela 10: Dane elektryczne (P_c)
MP 25x13x8 / N38

Tabela 11: Zastosowanie podwodne
MP 25x13x8 / N38

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.
