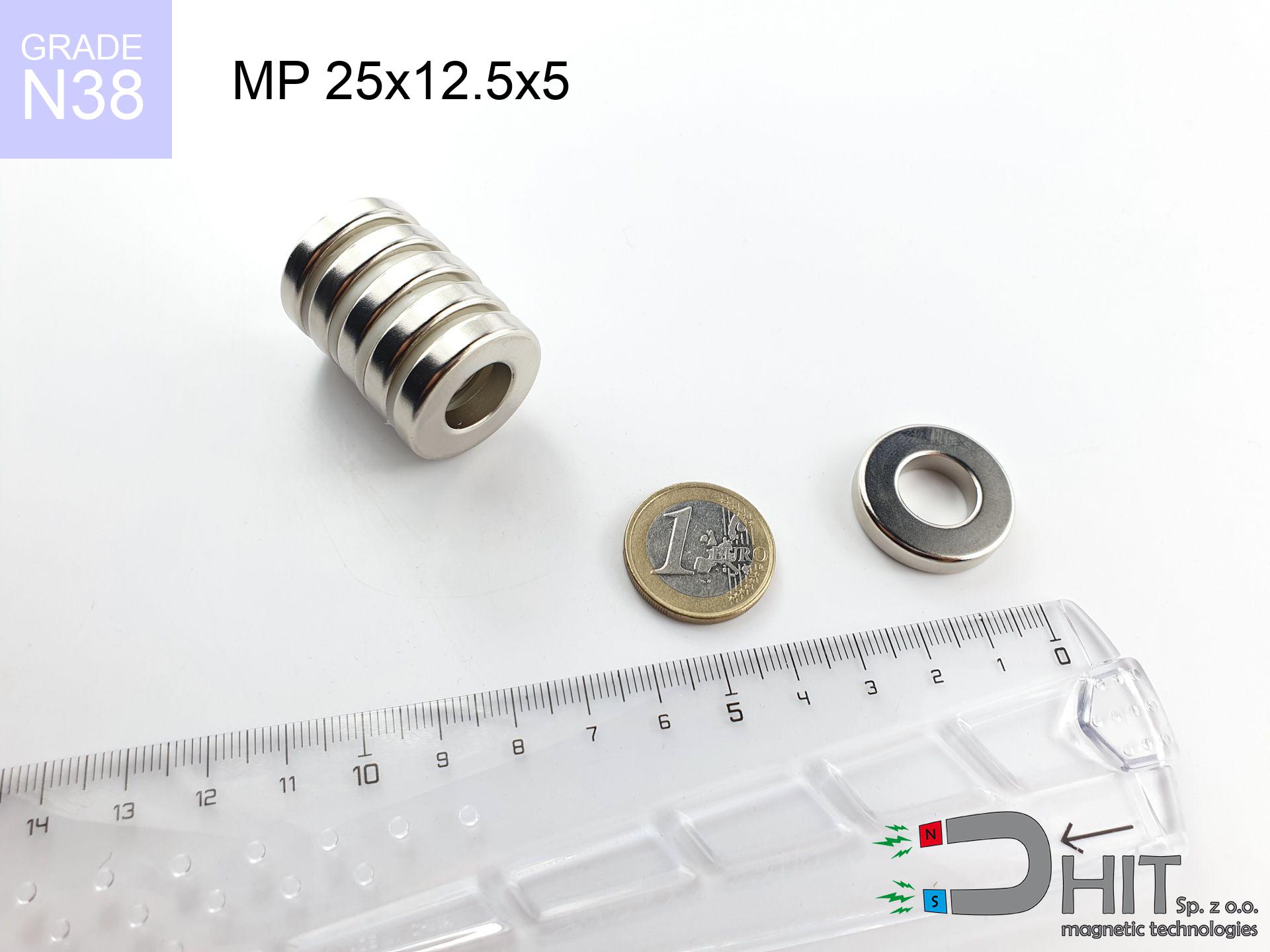

MP 25x12.5x5 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, mazowieckie, 05-850, PL
Telephone: +48 22 499 98 98
Price range: 1-6500 PLN

magnes neodymowy pierścieniowy

Numer katalogowy 030342

GTIN/EAN: 5906301812289

5.00

Udźwig 5.98 kg / 58.64 N Indukcja magnetyczna 230.20 mT / 2302 Gs

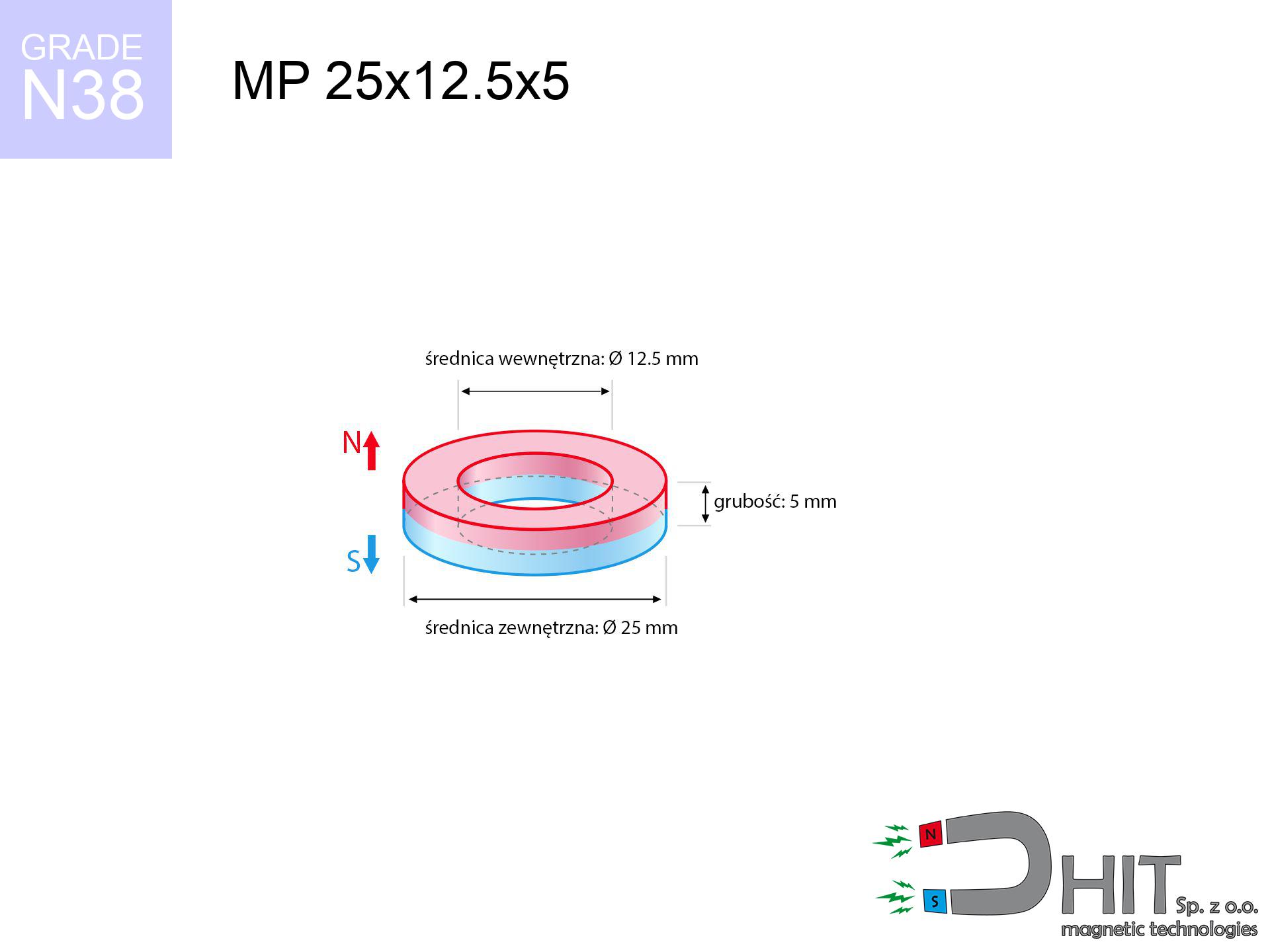

Średnica: 25 mm [±0,1 mm]
Średnica wewnętrzna Ø: 12.5 mm [±0,1 mm]
Wysokość: 5 mm [±0,1 mm]
Waga: 13.81 g
Kierunek magnesowania: ↑ osiowy
Powłoka: [NiCuNi] nikiel

zobacz dane techniczne »

6.20 zł z VAT / szt. + cena za transport

5.04 zł netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

5.04 ZŁ

6.20 ZŁ

cena od 150 szt.

4.74 ZŁ

5.83 ZŁ

cena od 500 szt.

4.44 ZŁ

5.46 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Raport inżynierski tego magnesu

Pełna analiza w PDF: siła oderwania i ścinania, wpływ odległości, temperatury i grubości blachy, bezpieczne odległości BHP oraz krzywa demagnetyzacji.

Raport PDF Kalkulator

Masz wątpliwości?

Zadzwoń już teraz +48 22 499 98 98 alternatywnie pisz poprzez formularz kontaktowy przez naszą stronę.
Właściwości i kształt elementów magnetycznych skontrolujesz dzięki naszemu kalkulatorze masy magnetycznej.

Zamów do 14:00, a wyślemy dziś!

Karta produktu - MP 25x12.5x5 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 25x12.5x5 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030342
GTIN/EAN	5906301812289
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	25 mm [±0,1 mm]
Średnica wewnętrzna Ø	12.5 mm [±0,1 mm]
Wysokość	5 mm [±0,1 mm]
Waga	13.81 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	5.98 kg / 58.64 N
Indukcja magnetyczna ~ ?	230.20 mT / 2302 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 25x12.5x5 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Analiza techniczna magnesu - raport

Przedstawione wartości są wynik kalkulacji inżynierskiej. Wyniki bazują na modelach dla materiału Nd₂Fe₁₄B. Realne parametry mogą różnić się od wartości teoretycznych. Traktuj te dane jako punkt odniesienia przy projektowaniu systemów.

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - charakterystyka
MP 25x12.5x5 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	5777 Gs 577.7 mT	5.98 kg / 13.18 lbs 5980.0 g / 58.7 N	mocny
1 mm	5310 Gs 531.0 mT	5.05 kg / 11.14 lbs 5051.8 g / 49.6 N	mocny
2 mm	4846 Gs 484.6 mT	4.21 kg / 9.27 lbs 4206.8 g / 41.3 N	mocny
3 mm	4397 Gs 439.7 mT	3.46 kg / 7.64 lbs 3464.5 g / 34.0 N	mocny
5 mm	3576 Gs 357.6 mT	2.29 kg / 5.05 lbs 2291.1 g / 22.5 N	mocny
10 mm	2073 Gs 207.3 mT	0.77 kg / 1.70 lbs 769.7 g / 7.6 N	niskie ryzyko
15 mm	1231 Gs 123.1 mT	0.27 kg / 0.60 lbs 271.6 g / 2.7 N	niskie ryzyko
20 mm	773 Gs 77.3 mT	0.11 kg / 0.24 lbs 106.9 g / 1.0 N	niskie ryzyko
30 mm	356 Gs 35.6 mT	0.02 kg / 0.05 lbs 22.7 g / 0.2 N	niskie ryzyko
50 mm	115 Gs 11.5 mT	0.00 kg / 0.01 lbs 2.4 g / 0.0 N	niskie ryzyko

Siła chwytu słabnie znacząco wraz z każdym kolejnym milimetrem dystansu. Miej na uwadze, że nawet najmniejsza szczelina (np. zanieczyszczenia, farba, rdza) znacząco osłabia chwyt. Produkty magnetyczne działają najmocniej w idealnym przyleganiu; powietrzna przerwa zabija moc. Zobacz, jak błyskawicznie maleje udźwig, gdy magnes nie dotyka szczelnie do metalowego podłoża. Planując uchwyt, unikaj niepotrzebnych przerw.

Tabela 2: Równoległa siła ześlizgu (pion)
MP 25x12.5x5 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	1.20 kg / 2.64 lbs 1196.0 g / 11.7 N
1 mm	Stal (~0.2)	1.01 kg / 2.23 lbs 1010.0 g / 9.9 N
2 mm	Stal (~0.2)	0.84 kg / 1.86 lbs 842.0 g / 8.3 N
3 mm	Stal (~0.2)	0.69 kg / 1.53 lbs 692.0 g / 6.8 N
5 mm	Stal (~0.2)	0.46 kg / 1.01 lbs 458.0 g / 4.5 N
10 mm	Stal (~0.2)	0.15 kg / 0.34 lbs 154.0 g / 1.5 N
15 mm	Stal (~0.2)	0.05 kg / 0.12 lbs 54.0 g / 0.5 N
20 mm	Stal (~0.2)	0.02 kg / 0.05 lbs 22.0 g / 0.2 N
30 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Sekcja ta definiuje przybliżoną wartość obciążenia, konieczną do zainicjowania ruchu magnesu pionowo w dół po wertykalnej powierzchni metalowej (przy założeniu typowego współczynnika tarcia). Wynik ten jest zależny względem odległości roboczej.

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MP 25x12.5x5 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	1.79 kg / 3.96 lbs 1794.0 g / 17.6 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	1.20 kg / 2.64 lbs 1196.0 g / 11.7 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.60 kg / 1.32 lbs 598.0 g / 5.9 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	2.99 kg / 6.59 lbs 2990.0 g / 29.3 N

Wieszając magnes na wertykalnej płaszczyźnie (np. tablicy), utrzyma on jedynie około 1/5 nominalnej siły przyciągania. Grawitacja i niski współczynnik tarcia wpływają na to, że produkty łatwiej przemieszczają się w dół, niż odskakują od podłoża. Projektujesz wieszak? Pamiętaj, że siła ścinająca jest wyraźnie niższa od prostopadłej siły odrywania. Na gładkiej stali element puści w dół pod dużo lżejszym obciążeniem. Zastosowanie podkładki antypoślizgowej może skutecznie podnieść stabilność.

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MP 25x12.5x5 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.60 kg / 1.32 lbs 598.0 g / 5.9 N
1 mm	25%	1.50 kg / 3.30 lbs 1495.0 g / 14.7 N
2 mm	50%	2.99 kg / 6.59 lbs 2990.0 g / 29.3 N
3 mm	75%	4.49 kg / 9.89 lbs 4485.0 g / 44.0 N
5 mm	100%	5.98 kg / 13.18 lbs 5980.0 g / 58.7 N
10 mm	100%	5.98 kg / 13.18 lbs 5980.0 g / 58.7 N
11 mm	100%	5.98 kg / 13.18 lbs 5980.0 g / 58.7 N
12 mm	100%	5.98 kg / 13.18 lbs 5980.0 g / 58.7 N

Zbyt cienka stal nie zdoła przejąć pełnego strumienia magnetycznego, co trwoni moc magnesu. Jeżeli zamocujesz silny magnes do słabej blaszki, pole przejdzie na wylot i siła przyciągania będzie słabsza. Aby uzyskać maksimum potencjału tego neodymu, potrzebujesz wystarczająco solidnego kawałka stali. Zjawisko saturacji powoduje, że na delikatnych ściankach (np. cienkich profilach) magnes trzyma słabiej. Zalecamy dobór wymiaru blachy zgodnie z poniższą tabelą.

Tabela 5: Stabilność termiczna (zachowanie materiału) - limit termiczny
MP 25x12.5x5 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	5.98 kg / 13.18 lbs 5980.0 g / 58.7 N	OK
40 °C	-2.2%	5.85 kg / 12.89 lbs 5848.4 g / 57.4 N	OK
60 °C	-4.4%	5.72 kg / 12.60 lbs 5716.9 g / 56.1 N	OK
80 °C	-6.6%	5.59 kg / 12.31 lbs 5585.3 g / 54.8 N
100 °C	-28.8%	4.26 kg / 9.39 lbs 4257.8 g / 41.8 N

Klasyczne neodymy tracą parametry po przekroczeniu progu termicznego. Uważaj na przegrzanie – gorąco może nieodwracalnie zniszczyć ten magnes. Wraz ze wzrostem temperatury siła neodymu chwilowo spada. Nie używaj tego magnesu w pobliżu źródeł ciepła przekraczających jego bezpieczny zakres. Zignorowanie limitu spowoduje nieodwracalnej utraty magnetyzmu.

*Nota inżynierska: Stabilność cieplna jest zależna zarówno od klasy materiału, ale także od proporcji wymiarów. Elementy o niskim profilu (tzw. pancake magnets) są narażone na utratę mocy przy mniejszym nagrzaniu w porównaniu do magnesów prętowych. Kolor czerwony w tabeli wskazuje na ryzyko nieodwracalnej utraty mocy dla tego konkretnego wymiaru.

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie
MP 25x12.5x5 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Opór ścinania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	82.42 kg / 181.72 lbs 6 082 Gs	12.36 kg / 27.26 lbs 12364 g / 121.3 N	N/A
1 mm	75.95 kg / 167.44 lbs 11 091 Gs	11.39 kg / 25.12 lbs 11392 g / 111.8 N	68.35 kg / 150.69 lbs ~0 Gs
2 mm	69.63 kg / 153.51 lbs 10 620 Gs	10.44 kg / 23.03 lbs 10445 g / 102.5 N	62.67 kg / 138.16 lbs ~0 Gs
3 mm	63.64 kg / 140.29 lbs 10 153 Gs	9.55 kg / 21.04 lbs 9545 g / 93.6 N	57.27 kg / 126.26 lbs ~0 Gs
5 mm	52.69 kg / 116.16 lbs 9 238 Gs	7.90 kg / 17.42 lbs 7903 g / 77.5 N	47.42 kg / 104.54 lbs ~0 Gs
10 mm	31.58 kg / 69.62 lbs 7 152 Gs	4.74 kg / 10.44 lbs 4737 g / 46.5 N	28.42 kg / 62.66 lbs ~0 Gs
20 mm	10.61 kg / 23.39 lbs 4 145 Gs	1.59 kg / 3.51 lbs 1591 g / 15.6 N	9.55 kg / 21.05 lbs ~0 Gs
50 mm	0.65 kg / 1.43 lbs 1 024 Gs	0.10 kg / 0.21 lbs 97 g / 1.0 N	0.58 kg / 1.28 lbs ~0 Gs
60 mm	0.31 kg / 0.69 lbs 712 Gs	0.05 kg / 0.10 lbs 47 g / 0.5 N	0.28 kg / 0.62 lbs ~0 Gs
70 mm	0.16 kg / 0.36 lbs 514 Gs	0.02 kg / 0.05 lbs 24 g / 0.2 N	0.15 kg / 0.32 lbs ~0 Gs
80 mm	0.09 kg / 0.20 lbs 383 Gs	0.01 kg / 0.03 lbs 14 g / 0.1 N	0.08 kg / 0.18 lbs ~0 Gs
90 mm	0.05 kg / 0.12 lbs 293 Gs	0.01 kg / 0.02 lbs 8 g / 0.1 N	0.05 kg / 0.11 lbs ~0 Gs
100 mm	0.03 kg / 0.07 lbs 230 Gs	0.00 kg / 0.01 lbs 5 g / 0.0 N	0.03 kg / 0.06 lbs ~0 Gs

Dwa magnesy oddziałują na siebie z szerszego promienia niż magnes i blacha. Połączenie dwóch magnesów wytwarza potężny strumień i dalszy horyzont działania. Chcesz zbudować mocne zamknięcie? Użyj pary magnesów zamiast neodymu i blaszki. Pamiętaj, że przy zbliżaniu do siebie dwóch magnesów siła uderzenia jest potężna. Lewitacja jest nieznacznie słabsza niż siła złączenia, ale wciąż znacząca.
*Poziom pola w układzie biegunów jednoimiennych osiąga wartość ~0 Gs w samym centrum przestrzeni pomiędzy magnesami (wzajemne zniesienie wektorów pola).
Uwaga: Wyniki prezentują siły tarcia pary takich samych neodymów (opór ok. 0.15 dla powłoki Ni-Ni).

Tabela 7: Strefy ochronne (elektronika) - ostrzeżenia
MP 25x12.5x5 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	17.0 cm
Implant słuchowy	10 Gs (1.0 mT)	13.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	10.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	8.0 cm
Pilot do auta	50 Gs (5.0 mT)	7.5 cm
Karta płatnicza	400 Gs (40.0 mT)	3.0 cm
Dysk twardy HDD	600 Gs (60.0 mT)	2.5 cm

Silne pole magnetyczne stanowi duże ryzyko dla sprzętu IT i rozruszników serca. Neodymy generują pole, które zakłóca pracę sprzętów cyfrowych. Pamiętaj: niewidoczne promieniowanie przechodzi przez tkanki i plastik. Zwiększoną czujność muszą zachować osoby z implantami słuchowymi oraz dozownikami leków. Ryzyko dotyczy również: zegarki mechaniczne, kluczyki samochodowe, głośniki i ekrany. Unikaj kontaktu z kartami magnetycznymi, dyskach HDD ani czułych przyrządach nawigacyjnych.

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia
MP 25x12.5x5 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	22.15 km/h (6.15 m/s)	0.26 J
30 mm	23.66 km/h (6.57 m/s)	0.30 J
50 mm	23.73 km/h (6.59 m/s)	0.30 J
100 mm	23.74 km/h (6.59 m/s)	0.30 J

Produkty NdFeB są bardzo kruche – silne zderzenie z metalem może skutkować rozbiciem. Kontroluj moment przyciągania – neodym pozostawiony swobodnie staje się niebezpieczny. Siła kinetyczna może spowodować odpryski materiału lub bolesne uszczypnięcia skóry. Zawsze przytrzymuj magnes przy zbliżaniu do metalu, aby nie trzasnął z dużą siłą w metal. Zderzenie z dużą prędkością niemal gwarantuje destrukcję neodymu. Używaj gogli BHP podczas pracy z silnymi okazami.

Tabela 9: Specyfikacja ochrony powierzchni
MP 25x12.5x5 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Dla zastosowań zewnętrznych wymagana jest powłoka epoksydowa; standardowy nikiel jest przeznaczony do wnętrz. Srebrna powłoka niklowa pełni też funkcję estetyczną, ale nie jest w pełni wodoodporna.

Tabela 10: Dane konstrukcyjne (Flux)
MP 25x12.5x5 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	24 536 Mx	245.4 µWb
Współczynnik P_c	1.03	Wysoki (Stabilny)

Całkowity strumień magnetyczny (Flux) przepływającego przez biegun magnesu. Parametr niezbędny przy budowie generatorów oraz sensorów. Wartość P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MP 25x12.5x5 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	5.98 kg	Standard
Woda (dno rzeki)	6.85 kg (+0.87 kg zysk z wyporności)	+14.5%

Ostrzeżenie: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

W wodzie magnes wydaje się silniejszy dzięki prawu Archimedesa. Dzięki temu Twój magnes wyciągnie z dna cięższy obiekt, niż gdybyś podnosił go w powietrzu.

1. Ześlizg (ściana)

*Ważne: Na powierzchni pionowej magnes zachowa jedynie ok. 20-30% siły oderwania.

2. Wpływ grubości blachy

*Zbyt cienki metal (np. obudowa PC 0.5mm) wyraźnie ogranicza siłę trzymania.

3. Stabilność termiczna

*Dla standardowych magnesów maksymalna temperatura to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 1.03

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Analiza pierwiastkowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030342-2026

Kalkulator miar

Siła oderwania

Kilogramy (kg)

Newtony (N)

lbs

Pole magnetyczne

Indukcja (Gs)

Tesla (T)

Uzupełnij tylko jedno pole, a zobaczysz gotowe przeliczenia w innych polach.

Zobacz też inne produkty

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

GM 100x38x13 / N52 - uchwyt magnetyczny na broń

65.50 zł brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

XT-6 magnetyzer do silników - BENZYNA + olej - magnetyzer XT-6

94.99 zł brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

MPL 200x30x30 / N38 - magnes neodymowy płytkowy

563.28 zł brutto / szt.

Produkt dostępny Zamów do 14:00 – wyślemy dzisiaj!

UMT 12x20 black set / N38 - uchwyt magnetyczny do tablic

44.99 zł brutto / szt.

Idealnie nadaje się do miejsc, gdzie wymagane jest solidne przytwierdzenie magnesu do podłoża bez ryzyka jego oderwania. Dzięki otworowi (często pod wkręt), ten model umożliwia łatwe przykręcenie do drewna, ściany, plastiku czy metalu. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

To kluczowa kwestia przy pracy z modelem MP 25x12.5x5 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są twarde, ale łamliwe i nieelastyczne. Podczas dokręcania śruby należy zachować ogromne wyczucie. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ zbyt mocny docisk spowoduje pęknięcie pierścienia. Płaski łeb śruby powinien równomiernie dociskać magnes. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Wilgoć może wniknąć w mikropęknięcia powłoki i spowodować utlenianie magnesu. Uszkodzenie warstwy ochronnej podczas montażu to najczęstsza przyczyna rdzewienia. Produkt ten dedykowany jest do użytku wewnętrznego. Do zastosowań zewnętrznych zalecamy wybór uchwytów gumowanych lub dodatkowe zabezpieczenie lakierem.

Do tego modelu pasuje wkręt lub śruba o średnicy gwintu mniejszej niż 12.5 mm. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (25 mm), aby nie wystawał poza obrys.

Model ten charakteryzuje się wymiarami Ø25x5 mm oraz wagą 13.81 g. Siła przyciągania tego modelu to imponujące 5.98 kg, co w przeliczeniu na niutony daje wartość 58.64 N. Średnica otworu montażowego to precyzyjnie 12.5 mm.

Magnesy te są magnesowane osiowo (wzdłuż grubości), co oznacza, że jeden płaski bok jest biegunem N, a drugi S. Jeśli chcesz, aby dwa takie magnesy przyciągały się do siebie płaskimi stronami, musisz połączyć je przeciwnymi biegunami (N do S). Przy zamówieniu większej ilości magnesy są zazwyczaj pakowane w słupki, gdzie są już naturalnie sparowane.

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.

Zalety

Magnesy neodymowe to nie tylko moc przyciągania, ale także inne istotne cechy, takie jak::

Są niezwykle trwałe – przez okres blisko 10 lat tracą nie więcej niż ~1% swojej mocy (pomiary wskazują na taką wartość).
Wyróżniają się niezwykłą odpornością na rozmagnesowanie, nawet w silnych polach zewnętrznych.
Dzięki warstwie ochronnej (NiCuNi, Au, srebro) zyskują nowoczesny, błyszczący wygląd.
Oferują najwyższą indukcję magnetyczną bezpośrednio na powierzchni, co przekłada się na skuteczność.
Dzięki zaawansowanej technologii funkcjonują w temperaturach sięgających 230°C, zachowując swoje właściwości.
Dają się łatwo formować do specyficznych wymiarów, co pozwala na ich adaptację w skomplikowanych urządzeniach.
Znajdują powszechne zastosowanie w przemyśle high-tech – od dysków twardych i silników, po precyzyjną aparaturę medyczną.
Idealny stosunek wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Minusy

Czego unikać? Wady i zagrożenia związane z neodymami:

Uwaga na uszkodzenia mechaniczne – bez zabezpieczenia mogą pękać przy gwałtownym zwarciu.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Brak odporności na wodę skutkuje utlenianiem. Do zadań zewnętrznych sugerujemy wyłącznie magnesy zabezpieczone antykorozyjnie (plastik/guma).
Trudności montażowe: zamiast próbować robić otwory kruchy magnes, wybierz uchwytów w stalowej obudowie, które posiadają gwinty.
Ryzyko połknięcia – małe elementy są groźne dla dzieci. Połknięcie kilku sztuk grozi poważnymi obrażeniami. Dodatkowo mogą zakłócać badania (np. rezonans).
Wysoki koszt zakupu w porównaniu do tańszych zamienników to ich minus, szczególnie przy zakupach hurtowych.

Parametry udźwigu

Optymalny udźwig magnesu neodymowego – co ma na to wpływ?

Widoczny w opisie parametr udźwigu reprezentuje wartości maksymalnej, zarejestrowanej w warunkach laboratoryjnych, a mianowicie:

na podłożu wykonanej ze stali miękkiej, optymalnie przewodzącej strumień magnetyczny
o przekroju nie mniejszej niż 10 mm
charakteryzującej się brakiem chropowatości
w warunkach idealnego przylegania (metal do metalu)
podczas odrywania w kierunku pionowym do płaszczyzny mocowania
w warunkach ok. 20°C

Determinanty praktycznego udźwigu magnesu

Na skuteczność trzymania oddziałują konkretne warunki, takie jak (od najważniejszych):

Szczelina powietrzna (między magnesem a metalem), gdyż nawet bardzo mała przerwa (np. 0,5 mm) skutkuje redukcję udźwigu nawet o 50% (dotyczy to także lakieru, rdzy czy brudu).
Wektor obciążenia – największą siłę uzyskujemy tylko przy ciągnięciu pod kątem 90°. Siła potrzebna do przesunięcia magnesu po blasze jest standardowo kilkukrotnie mniejsza (ok. 1/5 udźwigu).
Masywność podłoża – za chuda płyta nie przyjmuje całego pola, przez co część mocy marnuje się w powietrzu.
Skład materiału – różne stopy przyciąga się identycznie. Dodatki stopowe pogarszają interakcję z magnesem.
Jakość powierzchni – im równiejsza powierzchnia, tym lepsze przyleganie i silniejsze trzymanie. Chropowatość działają jak mikroszczeliny.
Temperatura pracy – spieki NdFeB posiadają wrażliwość na temperaturę. Gdy jest gorąco tracą moc, a na mrozie zyskują na sile (do pewnej granicy).

Siłę trzymania sprawdzano na powierzchni blachy o grubości 20 mm, kiedy przyłożono siłę prostopadłą, jednak przy próbie przesunięcia magnesu nośność jest mniejsza nawet pięciokrotnie. Co więcej, nawet niewielka szczelina między powierzchnią magnesu, a blachą zmniejsza nośność.

Środki ostrożności podczas pracy przy magnesach neodymowych

Kompas i GPS

Silne pole magnetyczne destabilizuje funkcjonowanie czujników w smartfonach i nawigacjach GPS. Trzymaj z dala magnesów do smartfona, aby nie uszkodzić czujników.

Łamliwość magnesów

Chroń oczy. Magnesy mogą eksplodować przy niekontrolowanym uderzeniu, rozrzucając ostre odłamki w powietrze. Ochrona wzroku wymagana.

Nośniki danych

Nie zbliżaj magnesów do portfela, laptopa czy telewizora. Magnes może zniszczyć te urządzenia oraz wymazać paski magnetyczne z kart.

To nie jest zabawka

Produkt przeznaczony dla dorosłych. Drobne magnesy mogą zostać aspirrowane, co prowadzi do poważnych obrażeń. Trzymaj z dala od niepowołanych osób.

Nadwrażliwość na metale

Ostrzeżenie dla alergików: powłoka Ni-Cu-Ni zawiera nikiel. W przypadku wystąpienia reakcji alergicznej, należy natychmiast zakończyć pracę z magnesami i zabezpieczyć dłonie.

Obróbka mechaniczna

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Nie lekceważ mocy

Bądź ostrożny. Magnesy neodymowe przyciągają z daleka i łączą się z ogromną siłą, często gwałtowniej niż jesteś w stanie przewidzieć.

Siła zgniatająca

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Niebezpieczeństwo dla rozruszników

Uwaga zdrowotna: Magnesy neodymowe mogą dezaktywować stymulatory i defibrylatory. Unikaj kontaktu, jeśli masz wszczepione implanty elektroniczne.

Trwała utrata siły

Typowe magnesy neodymowe (typ N) tracą moc po osiągnięciu temperatury 80°C. Uszkodzenie jest permanentne.

Safety First! Szukasz szczegółów? Przeczytaj nasz artykuł: Czy magnesy są groźne?

MP 25x12.5x5 / N38 - magnes neodymowy pierścieniowy

Karta produktu - MP 25x12.5x5 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Analiza techniczna magnesu - raport

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - charakterystyka MP 25x12.5x5 / N38

Tabela 2: Równoległa siła ześlizgu (pion) MP 25x12.5x5 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu MP 25x12.5x5 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy MP 25x12.5x5 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - limit termiczny MP 25x12.5x5 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie MP 25x12.5x5 / N38

Tabela 7: Strefy ochronne (elektronika) - ostrzeżenia MP 25x12.5x5 / N38

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia MP 25x12.5x5 / N38

Tabela 9: Specyfikacja ochrony powierzchni MP 25x12.5x5 / N38

Tabela 10: Dane konstrukcyjne (Flux) MP 25x12.5x5 / N38

Tabela 11: Fizyka poszukiwań podwodnych MP 25x12.5x5 / N38

1. Ześlizg (ściana)

2. Wpływ grubości blachy

3. Stabilność termiczna

4. Krzywa odmagnesowania i punkt pracy (B-H)

Analiza pierwiastkowa

Ekologia i recykling (GPSR)

Siła oderwania

Pole magnetyczne

Zobacz też inne produkty

GM 100x38x13 / N52 - uchwyt magnetyczny na broń

XT-6 magnetyzer do silników - BENZYNA + olej - magnetyzer XT-6

MPL 200x30x30 / N38 - magnes neodymowy płytkowy

UMT 12x20 black set / N38 - uchwyt magnetyczny do tablic

Zalety i wady magnesów neodymowych Nd2Fe14B.

Zalety

Minusy

Parametry udźwigu

Optymalny udźwig magnesu neodymowego – co ma na to wpływ?

Determinanty praktycznego udźwigu magnesu

Środki ostrożności podczas pracy przy magnesach neodymowych

Kompas i GPS

Łamliwość magnesów

Nośniki danych

To nie jest zabawka

Nadwrażliwość na metale

Obróbka mechaniczna

Nie lekceważ mocy

Siła zgniatająca

Niebezpieczeństwo dla rozruszników

Trwała utrata siły

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs dystans) - charakterystyka
MP 25x12.5x5 / N38

Tabela 2: Równoległa siła ześlizgu (pion)
MP 25x12.5x5 / N38

Tabela 3: Montaż pionowy (poślizg) - zachowanie na śliskim podłożu
MP 25x12.5x5 / N38

Tabela 4: Efektywność materiałowa (nasycenie) - straty mocy
MP 25x12.5x5 / N38

Tabela 5: Stabilność termiczna (zachowanie materiału) - limit termiczny
MP 25x12.5x5 / N38

Tabela 6: Interakcja magnes-magnes (odpychanie) - siły w układzie
MP 25x12.5x5 / N38

Tabela 7: Strefy ochronne (elektronika) - ostrzeżenia
MP 25x12.5x5 / N38

Tabela 8: Dynamika (energia kinetyczna) - skutki zderzenia
MP 25x12.5x5 / N38

Tabela 9: Specyfikacja ochrony powierzchni
MP 25x12.5x5 / N38

Tabela 10: Dane konstrukcyjne (Flux)
MP 25x12.5x5 / N38

Tabela 11: Fizyka poszukiwań podwodnych
MP 25x12.5x5 / N38

Zalety i wady magnesów neodymowych Nd₂Fe₁₄B.
