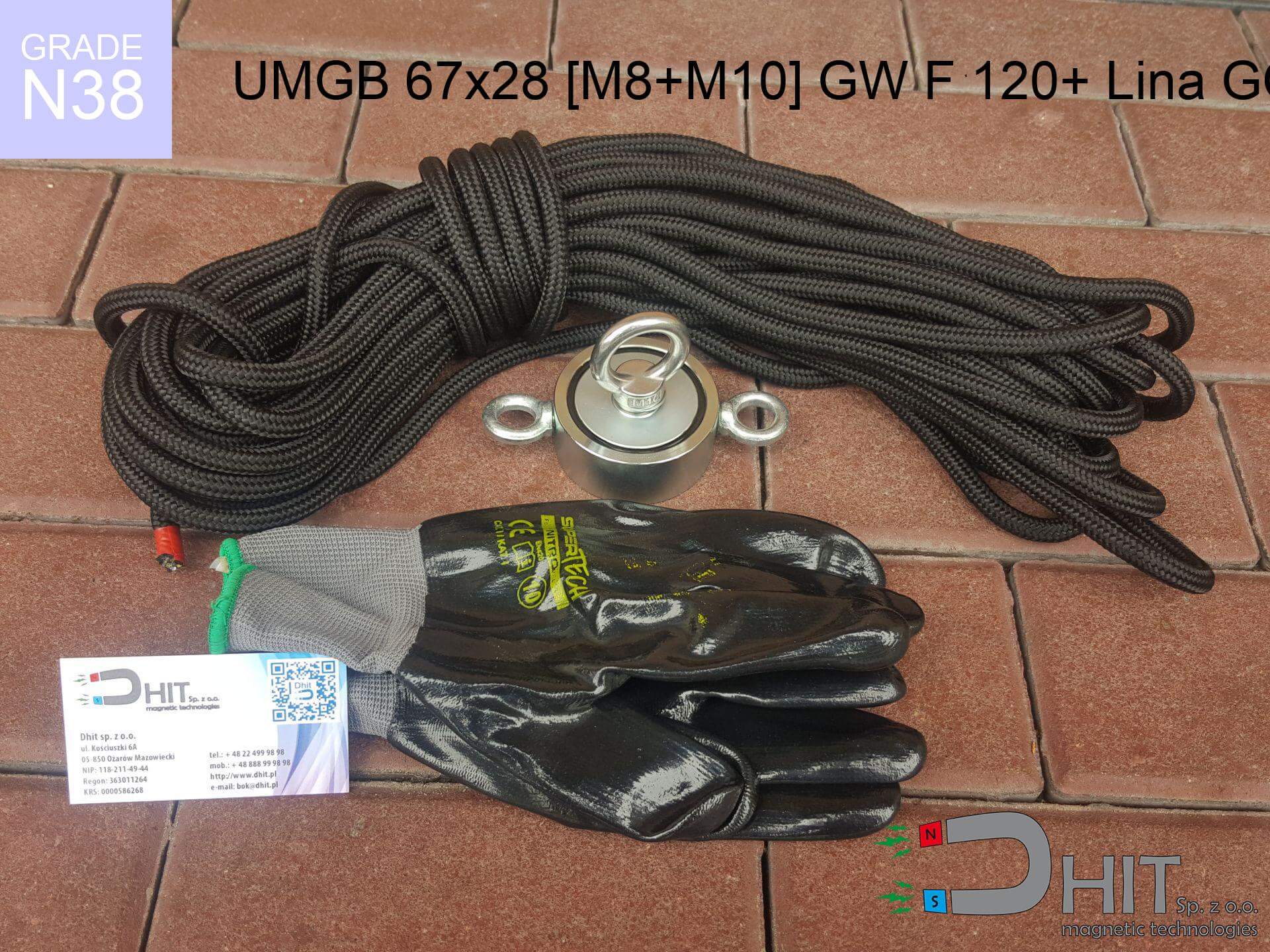

UMGB 67x28 [M8+M10] GW F 120+ Lina GOBLIN / N38 - uchwyt magnetyczny goblin

uchwyt magnetyczny goblin

Numer katalogowy 350435

GTIN/EAN: 5906301814771

5.00
Udźwig 180.00 kg / 1765.20 N
Średnica Ø
67 mm [±1 mm]
Wysokość
28 mm [±1 mm]
Waga
700 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

zobacz specyfikację techniczną »

134.34 zł netto / szt.

165.24 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
134.34 zł
165.24 zł
cena od 10 szt.
126.28 zł
155.32 zł
cena od 135 szt.
118.22 zł
145.41 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Szczegóły techniczne - UMGB 67x28 [M8+M10] GW F 120+ Lina GOBLIN / N38 - uchwyt magnetyczny goblin

Specyfikacja / charakterystyka - UMGB 67x28 [M8+M10] GW F 120+ Lina GOBLIN / N38 - uchwyt magnetyczny goblin

właściwości
właściwości wartości
Nr kat. 350435
GTIN/EAN 5906301814771
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica Ø 67 mm [±1 mm]
Wysokość 28 mm [±1 mm]
Waga 700 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 180.00 kg / 1765.20 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMGB 67x28 [M8+M10] GW F 120+ Lina GOBLIN / N38 - uchwyt magnetyczny goblin
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Parametry inżynierskie i GPSR

Specyfikacja materiałowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 350435-2026
Szybki konwerter jednostek

Siła oderwania

Moc pola

Podaj wartość gdziekolwiek, a wszystkie inne rubryki uzupełnią się w mgnieniu oka.

Sprawdź inne oferty

MT 50x1.5x50000 - taśma magnetyczna
Produkt na zamówienie Wysyłamy za 3-5 dni

MT 50x1.5x50000 - taśma magnetyczna

430.50 zł brutto / szt.
MP 20x8/4x3 / N38 - magnes neodymowy pierścieniowy
Produkt na zamówienie Wysyłamy za 3-5 dni

MP 20x8/4x3 / N38 - magnes neodymowy pierścieniowy

3.59 zł brutto / szt.
BM 450x180x70 [4x M8] - belka magnetyczna
Produkt na zamówienie Wysyłamy za 3-5 dni

BM 450x180x70 [4x M8] - belka magnetyczna

4734.89 zł brutto / szt.
MPL 20x5x5 / N38 - magnes neodymowy płytkowy
Produkt na zamówienie Wysyłamy za 3-5 dni

MPL 20x5x5 / N38 - magnes neodymowy płytkowy

2.76 zł brutto / szt.

Wady oraz zalety magnesów neodymowych Nd2Fe14B.

Plusy

Poza ogromną siłą, magnesy neodymowe gwarantują wiele innych atutów::
  • Praktycznie nie ulegają osłabieniu w czasie; po 10 latach eksploatacji redukcja udźwigu to znikome ~1%.
  • Inne źródła magnetyzmu nie powodują ich szybkiego rozmagnesowania – posiadają dużą zdolność odporności magnetycznej.
  • Wykończenie materiałami takimi jak nikiel czy złoto nadaje im elegancki i gładki charakter.
  • Cechują się bardzo wysoką gęstością pola na powierzchni, co zapewnia silne chwytanie z dużą mocą.
  • Dzięki zaawansowanej technologii funkcjonują w temperaturach sięgających 230°C, zachowując swoje parametry.
  • Szerokie możliwości w projektowaniu kształtu i wymiaru to ich ogromny plus w inżynierii.
  • Występują wszędzie tam, gdzie liczy się precyzja: w automatyce, rezonansach oraz systemach IT.
  • Potęga w małej formie – ich mała masa nie przeszkadza w generowaniu dużej siły przyciągania.

Słabe strony

Mimo zalet, posiadają też wady:
  • Ze względu na kruchość, wymagają ostrożności. Gwałtowne złączenie może je zniszczyć, stąd zalecenie stosowania osłon.
  • Nie przekraczaj limitu temperatury tego materiału: 80°C. Przegrzanie może trwale osłabić magnes.
  • Ryzyko korozji: bez osłony magnes zardzewieje na deszczu. Wybierz wersje w obudowie z tworzywa do zastosowań zewnętrznych.
  • Ze względu na twardość, nie zaleca się obróbki mechanicznej magnesu. Bezpieczniej użyć magnesu wklejonego w gniazdo z gwintem.
  • Zachowaj ostrożność – połknięcie magnesów przez dziecko to zagrożenie życia. Ponadto, ich obecność w ciele komplikuje diagnostykę obrazową.
  • Cena – są droższe niż magnesy ferrytowe, co przy produkcji masowej może być barierą.

Parametry udźwigu

Maksymalna siła przyciągania magnesu – co się na to składa?

Informacja o udźwigu to rezultat pomiaru dla warunków idealnego styku, obejmującej:
  • z użyciem płyty ze stali niskowęglowej, działającej jako element zamykający obwód
  • której wymiar poprzeczny wynosi ok. 10 mm
  • z powierzchnią idealnie równą
  • bez żadnej szczeliny pomiędzy magnesem a stalą
  • dla siły przyłożonej pod kątem prostym (w osi magnesu)
  • w warunkach ok. 20°C

Determinanty praktycznego udźwigu magnesu

Podczas codziennego użytkowania, rzeczywisty udźwig jest determinowana przez wielu zmiennych, wymienionych od najważniejszych:
  • Dystans – występowanie jakiejkolwiek warstwy (rdza, brud, szczelina) przerywa obwód magnetyczny, co redukuje moc gwałtownie (nawet o 50% przy 0,5 mm).
  • Kąt odrywania – należy wiedzieć, że magnes ma największą siłę prostopadle. Przy działaniu sił bocznych, udźwig spada drastycznie, często do poziomu 20-30% wartości maksymalnej.
  • Grubość metalu – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Część pola magnetycznego przechodzi przez materiał, zamiast zamienić się w udźwig.
  • Materiał blachy – stal miękka przyciąga najlepiej. Stale stopowe obniżają przenikalność magnetyczną i udźwig.
  • Gładkość – pełny kontakt uzyskamy tylko na gładkiej stali. Wszelkie rysy i nierówności zmniejszają realną powierzchnię styku, redukując siłę.
  • Temperatura pracy – magnesy neodymowe posiadają wrażliwość na temperaturę. W wyższych temperaturach są słabsze, a na mrozie zyskują na sile (do pewnej granicy).

Siłę trzymania sprawdzano na gładkiej blasze o grubości 20 mm, kiedy przyłożono siłę prostopadłą, jednak przy próbie przesunięcia magnesu nośność jest mniejsza nawet pięciokrotnie. Dodatkowo, nawet niewielka szczelina pomiędzy magnesem, a blachą redukuje udźwig.

Bezpieczna praca z magnesami neodymowymi
Samozapłon

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (przekroczenie limitu temperatury podanego w parametrach danego produktu może trwale osłabić magnes). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Podatność na pękanie

Ryzyko skaleczenia. Magnesy mogą eksplodować przy gwałtownym złączeniu, rozrzucając ostre odłamki w powietrze. Zalecamy okulary ochronne.

Przegrzanie magnesu

Nie przekraczaj maksymalnej temperatury pracy podanej w parametrach konkretnego produktu. Limit zależy od materiału, geometrii i układu pracy — nie ma jednej granicy dla wszystkich magnesów neodymowych. Przegrzanie może trwale osłabić magnes.

Ryzyko połknięcia

Artykuł tylko dla osób pełnoletnich. Małe elementy mogą zostać aspirrowane, co prowadzi do martwicy tkanek. Przechowuj z dala od niepowołanych osób.

Wpływ na zdrowie

Pacjenci z stymulatorem serca muszą utrzymać bezwzględny dystans od magnesów. Pole magnetyczne może zakłócić działanie implantu.

Pole magnetyczne a elektronika

Ekstremalne oddziaływanie może usunąć informacje na kartach płatniczych, nośnikach HDD i innych pamięciach. Zachowaj odstęp min. 10 cm.

Trzymaj z dala od elektroniki

Uwaga: magnesy neodymowe wytwarzają pole, które dezorientują systemy nawigacji. Utrzymuj bezpieczny dystans od komórki, tabletu i urządzeń GPS.

Siła neodymu

Zanim zaczniesz, zapoznaj się z zasadami. Gwałtowne złączenie może połamać magnes lub zranić dłoń. Bądź przewidujący.

Poważne obrażenia

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Uczulenie na powłokę

Uwaga na nikiel: warstwa ochronna Ni-Cu-Ni zawiera nikiel. W przypadku wystąpienia reakcji alergicznej, należy bezzwłocznie przerwać pracę z magnesami i zabezpieczyć dłonie.
