MP 20x8/4x3 / N38 - magnes neodymowy pierścieniowy

Produkt dostępny Wysyłamy jutro

MP 20x8/4x3 / N38 - magnes neodymowy pierścieniowy

Name: Dhit sp. z o.o.
Address: Kościuszki 6A, Ożarów Mazowiecki, Polska, 05-850, PL
Telephone: +48 22 499 98 98
Price range: PLN 1-6500
Rating: 5

magnes neodymowy pierścieniowy

Numer katalogowy 030187

GTIN/EAN: 5906301812043

5.00

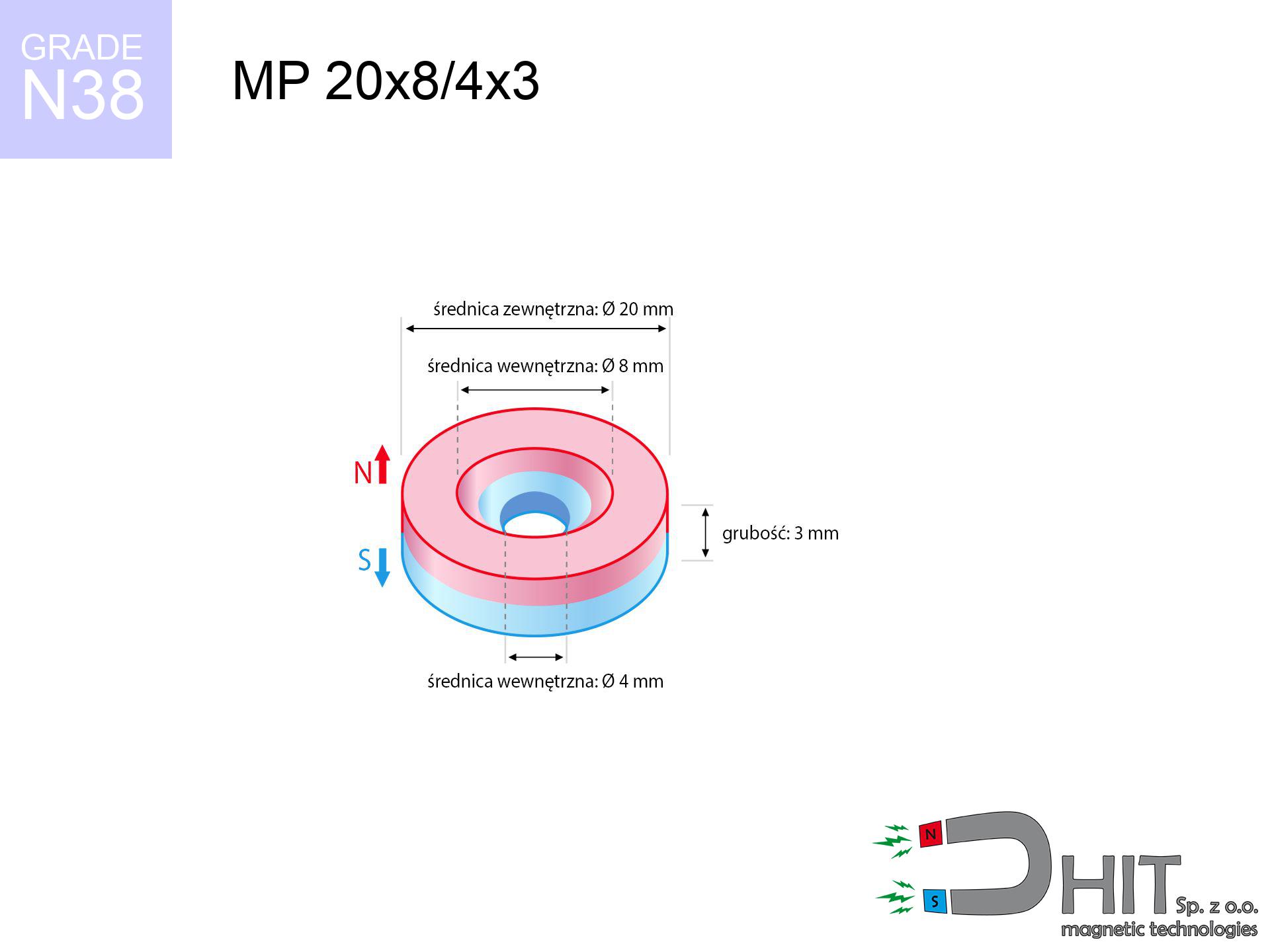

Średnica

20 mm [±0,1 mm]

Średnica wewnętrzna Ø

8/4 mm [±0,1 mm]

Wysokość

3 mm [±0,1 mm]

Waga

6.79 g

Kierunek magnesowania

↑ osiowy

Udźwig

3.14 kg / 30.79 N

Indukcja magnetyczna

178.11 mT / 1781 Gs

Powłoka

[NiCuNi] nikiel

właściwości techniczne »

3.59 ZŁ z VAT / szt. + cena za transport

2.92 ZŁ netto + 23% VAT / szt.

upusty ilościowe:

Potrzebujesz więcej?

cena od 1 szt.

2.92 ZŁ

3.59 ZŁ

cena od 250 szt.

2.74 ZŁ

3.38 ZŁ

cena od 900 szt.

2.57 ZŁ

3.16 ZŁ

Ślad Węglowy – wpływ na środowisko Rozporządzenie GPSR – bezpieczeństwo produktów

Chcesz skonsultować wybór?

Zadzwoń już teraz +48 888 99 98 98 lub skontaktuj się za pomocą formularz kontaktowy na stronie kontaktowej.
Masę i kształt magnesów neodymowych wyliczysz u nas w kalkulatorze mocy.

Zamów do 14:00, a wyślemy dziś!

Dane produktu - MP 20x8/4x3 / N38 - magnes neodymowy pierścieniowy

Specyfikacja / charakterystyka - MP 20x8/4x3 / N38 - magnes neodymowy pierścieniowy

właściwości

właściwości	wartości
Nr kat.	030187
GTIN/EAN	5906301812043
Produkcja/Dystrybucja	Dhit sp. z o.o. ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia	Polska / Chiny / Niemcy
Kod celny	85059029
Średnica	20 mm [±0,1 mm]
Średnica wewnętrzna Ø	8/4 mm [±0,1 mm]
Wysokość	3 mm [±0,1 mm]
Waga	6.79 g
Kierunek magnesowania	↑ osiowy
Udźwig ~ ?	3.14 kg / 30.79 N
Indukcja magnetyczna ~ ?	178.11 mT / 1781 Gs
Powłoka	[NiCuNi] nikiel
Tolerancja wykonania	±0.1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka MP 20x8/4x3 / N38 - magnes neodymowy pierścieniowy

właściwości	wartości	jednostki
remanencja Br [min. - maks.] ?	12.2-12.6	kGs
remanencja Br [min. - maks.] ?	1220-1260	mT
koercja bHc ?	10.8-11.5	kOe
koercja bHc ?	860-915	kA/m
faktyczna wewnętrzna siła iHc	≥ 12	kOe
faktyczna wewnętrzna siła iHc	≥ 955	kA/m
gęstość energii [min. - maks.] ?	36-38	BH max MGOe
gęstość energii [min. - maks.] ?	287-303	BH max KJ/m
max. temperatura ?	≤ 80	°C

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

właściwości	wartości	jednostki
Twardość Vickersa	≥550	Hv
Gęstość	≥7.4	g/cm³
Temperatura Curie TC	312 - 380	°C
Temperatura Curie TF	593 - 716	°F
Specyficzna oporność	150	μΩ⋅cm
Siła wyginania	250	MPa
Wytrzymałość na ściskanie	1000~1100	MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M)	(3-4) x 10^-6	°C^-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M)	-(1-3) x 10^-6	°C^-1
Moduł Younga	1.7 x 10⁴	kg/mm²

Symulacja inżynierska magnesu - raport

Niniejsze dane stanowią wynik symulacji matematycznej. Wartości bazują na modelach dla materiału Nd₂Fe₁₄B. Realne osiągi mogą odbiegać od wyników symulacji. Traktuj te dane jako pomoc pomocniczą dla projektantów.

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - spadek mocy
MP 20x8/4x3 / N38

Dystans (mm)	Indukcja (Gauss) / mT	Udźwig (kg/lbs/g/N)	Status ryzyka
0 mm	1531 Gs 153.1 mT	3.14 kg / 6.92 lbs 3140.0 g / 30.8 N	uwaga
1 mm	1457 Gs 145.7 mT	2.84 kg / 6.27 lbs 2843.2 g / 27.9 N	uwaga
2 mm	1352 Gs 135.2 mT	2.45 kg / 5.39 lbs 2446.6 g / 24.0 N	uwaga
3 mm	1227 Gs 122.7 mT	2.02 kg / 4.44 lbs 2016.2 g / 19.8 N	uwaga
5 mm	963 Gs 96.3 mT	1.24 kg / 2.74 lbs 1241.9 g / 12.2 N	niskie ryzyko
10 mm	465 Gs 46.5 mT	0.29 kg / 0.64 lbs 289.3 g / 2.8 N	niskie ryzyko
15 mm	228 Gs 22.8 mT	0.07 kg / 0.15 lbs 69.7 g / 0.7 N	niskie ryzyko
20 mm	122 Gs 12.2 mT	0.02 kg / 0.04 lbs 20.0 g / 0.2 N	niskie ryzyko
30 mm	45 Gs 4.5 mT	0.00 kg / 0.01 lbs 2.7 g / 0.0 N	niskie ryzyko
50 mm	11 Gs 1.1 mT	0.00 kg / 0.00 lbs 0.2 g / 0.0 N	niskie ryzyko

Moc przyciągania spada drastycznie wraz z każdym kolejnym milimetrem szczeliny. Wiedz, że nawet bardzo cienka przerwa (np. zanieczyszczenia, farba, okleina) mocno zmniejsza siłę przyciągania. Neodymy trzymają najmocniej podczas styku bezpośredniego; powietrzna przerwa drastycznie tnie siłę. Zauważ, jak błyskawicznie maleje udźwig, gdy produkt nie dotyka szczelnie do powierzchni stali. Obliczając uchwyt, unikaj dodatkowych podkładek.

Tabela 2: Równoległa siła ześlizgu (pion)
MP 20x8/4x3 / N38

Dystans (mm)	Współczynnik tarcia	Udźwig (kg/lbs/g/N)
0 mm	Stal (~0.2)	0.63 kg / 1.38 lbs 628.0 g / 6.2 N
1 mm	Stal (~0.2)	0.57 kg / 1.25 lbs 568.0 g / 5.6 N
2 mm	Stal (~0.2)	0.49 kg / 1.08 lbs 490.0 g / 4.8 N
3 mm	Stal (~0.2)	0.40 kg / 0.89 lbs 404.0 g / 4.0 N
5 mm	Stal (~0.2)	0.25 kg / 0.55 lbs 248.0 g / 2.4 N
10 mm	Stal (~0.2)	0.06 kg / 0.13 lbs 58.0 g / 0.6 N
15 mm	Stal (~0.2)	0.01 kg / 0.03 lbs 14.0 g / 0.1 N
20 mm	Stal (~0.2)	0.00 kg / 0.01 lbs 4.0 g / 0.0 N
30 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N
50 mm	Stal (~0.2)	0.00 kg / 0.00 lbs 0.0 g / 0.0 N

Poniższa tabela wylicza przybliżoną wartość obciążenia, którą należy przyłożyć do zainicjowania zsunięcia się magnesu pionowo w dół po pionowej ścianie stalowej (przy założeniu standardowego współczynnika tarcia). Parametr ten maleje w zależności od wielkości szczeliny powietrznej.

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MP 20x8/4x3 / N38

Rodzaj powierzchni	Współczynnik tarcia / % Mocy	Maks. ciężar (kg/lbs/g/N)
Stal surowa	µ = 0.3 30% Nominalnej Siły	0.94 kg / 2.08 lbs 942.0 g / 9.2 N
Stal malowana (standard)	µ = 0.2 20% Nominalnej Siły	0.63 kg / 1.38 lbs 628.0 g / 6.2 N
Stal tłusta/śliska	µ = 0.1 10% Nominalnej Siły	0.31 kg / 0.69 lbs 314.0 g / 3.1 N
Magnes z gumą antypoślizgową	µ = 0.5 50% Nominalnej Siły	1.57 kg / 3.46 lbs 1570.0 g / 15.4 N

Montując uchwyt na wertykalnej płaszczyźnie (np. lodówce), utrzyma on jedynie ok. 20%-30% nominalnej siły przyciągania. Grawitacja oraz niski współczynnik tarcia sprawiają, że magnesy łatwiej zjeżdżają v dół, niż odrywają. Planujesz wieszak? Weź pod uwagę, że siła ścinająca jest znacznie mniejsza od maksymalnego udźwigu statycznego. Na śliskiej powierzchni magnes zsunie się w dół pod znacznie mniejszym ciężarem. Użycie gumy gumowej może skutecznie zwiększyć trzymanie.

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy
MP 20x8/4x3 / N38

Grubość blachy (mm)	% mocy	Realny udźwig (kg/lbs/g/N)
0.5 mm	10%	0.31 kg / 0.69 lbs 314.0 g / 3.1 N
1 mm	25%	0.79 kg / 1.73 lbs 785.0 g / 7.7 N
2 mm	50%	1.57 kg / 3.46 lbs 1570.0 g / 15.4 N
3 mm	75%	2.36 kg / 5.19 lbs 2355.0 g / 23.1 N
5 mm	100%	3.14 kg / 6.92 lbs 3140.0 g / 30.8 N
10 mm	100%	3.14 kg / 6.92 lbs 3140.0 g / 30.8 N
11 mm	100%	3.14 kg / 6.92 lbs 3140.0 g / 30.8 N
12 mm	100%	3.14 kg / 6.92 lbs 3140.0 g / 30.8 N

Cienka blacha nie zdoła przyjąć pełnego strumienia magnetycznego, co osłabia realne działanie magnesu. Jeżeli zamocujesz silny magnes do zbyt cienkiego podłoża, strumień przejdzie na wylot i udźwig gwałtownie spadnie. Aby uzyskać 100% mocy tego magnesu, wymagasz wystarczająco solidnego podkładu metalu. Efekt nasycenia sprawia, że na blaszanych konstrukcjach (np. cienkich profilach) uchwyt trzyma słabiej. Sugerujemy wybór przekroju blachy na podstawie tych parametrów.

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - limit termiczny
MP 20x8/4x3 / N38

Temp. otoczenia (°C)	Strata mocy	Pozostały udźwig (kg/lbs/g/N)	Status
20 °C	0.0%	3.14 kg / 6.92 lbs 3140.0 g / 30.8 N	OK
40 °C	-2.2%	3.07 kg / 6.77 lbs 3070.9 g / 30.1 N	OK
60 °C	-4.4%	3.00 kg / 6.62 lbs 3001.8 g / 29.4 N
80 °C	-6.6%	2.93 kg / 6.47 lbs 2932.8 g / 28.8 N
100 °C	-28.8%	2.24 kg / 4.93 lbs 2235.7 g / 21.9 N

Standardowe magnesy neodymowe tracą parametry po przekroczeniu temperatury maksymalnej. Uważaj na przegrzanie – wysoka temperatura może trwale zniszczyć ten magnes. Wraz ze wzrostem temperatury moc neodymu chwilowo spada. Zrezygnuj z użycia tego magnesu w pobliżu źródeł ciepła przekraczających jego limit temperatury pracy. Zbyt wysoka temperatura spowoduje trwałej degradacji właściwości magnetycznych.

*Nota inżynierska: Wytrzymałość temperaturowa zależy nie tylko od materiału, ale także od kształtu magnesu. Magnesy płaskie (niski Pc) są narażone na utratę mocy w niższych temperaturach w porównaniu do magnesów prętowych. Kolor czerwony w tabeli sygnalizuje możliwość trwałego uszkodzenia pola dla tego konkretnego wymiaru.

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie
MP 20x8/4x3 / N38

Szczelina (mm)	Przyciąganie (kg/lbs) (N-S)	Siła zsuwania (kg/lbs/g/N)	Odpychanie (kg/lbs) (N-N)
0 mm	3.71 kg / 8.17 lbs 2 815 Gs	0.56 kg / 1.23 lbs 556 g / 5.5 N	N/A
1 mm	3.55 kg / 7.83 lbs 2 998 Gs	0.53 kg / 1.17 lbs 533 g / 5.2 N	3.20 kg / 7.05 lbs ~0 Gs
2 mm	3.36 kg / 7.40 lbs 2 915 Gs	0.50 kg / 1.11 lbs 503 g / 4.9 N	3.02 kg / 6.66 lbs ~0 Gs
3 mm	3.13 kg / 6.90 lbs 2 815 Gs	0.47 kg / 1.04 lbs 470 g / 4.6 N	2.82 kg / 6.21 lbs ~0 Gs
5 mm	2.63 kg / 5.81 lbs 2 582 Gs	0.40 kg / 0.87 lbs 395 g / 3.9 N	2.37 kg / 5.23 lbs ~0 Gs
10 mm	1.47 kg / 3.23 lbs 1 926 Gs	0.22 kg / 0.48 lbs 220 g / 2.2 N	1.32 kg / 2.91 lbs ~0 Gs
20 mm	0.34 kg / 0.75 lbs 930 Gs	0.05 kg / 0.11 lbs 51 g / 0.5 N	0.31 kg / 0.68 lbs ~0 Gs
50 mm	0.01 kg / 0.02 lbs 143 Gs	0.00 kg / 0.00 lbs 1 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
60 mm	0.00 kg / 0.01 lbs 90 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
70 mm	0.00 kg / 0.00 lbs 59 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
80 mm	0.00 kg / 0.00 lbs 41 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
90 mm	0.00 kg / 0.00 lbs 30 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs
100 mm	0.00 kg / 0.00 lbs 22 Gs	0.00 kg / 0.00 lbs 0 g / 0.0 N	0.00 kg / 0.00 lbs ~0 Gs

Dwa magnesy oddziałują na siebie ze znacznie większej odległości niż magnes i blacha. Układ dwóch magnesów tworzy mocniejsze oddziaływanie i szerszy promień działania. Planujesz stworzyć silny uchwyt? Użyj pary magnesów zamiast jednego magnesu i stali. Zachowaj ostrożność, że przy zbliżaniu do siebie dwóch magnesów energia zderzenia jest ogromna. Siła odpychania jest nieco mniejsza niż siła złączenia, ale wciąż imponująca.
*Natężenie indukcji magnetycznej w układzie biegunów jednoimiennych spada do ~0 Gs w samym centrum szczeliny pomiędzy magnesami (kompensacja wektorów pola).
Uwaga: Pomiary odnoszą się do siły zsuwania zestawu dwóch identycznych neodymów (opór ~0.15 przy powleczeniu Ni-Ni).

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności
MP 20x8/4x3 / N38

Obiekt / Urządzenie	Limit (Gauss) / mT	Bezpieczny dystans
Rozrusznik serca	5 Gs (0.5 mT)	7.0 cm
Implant słuchowy	10 Gs (1.0 mT)	5.5 cm
Zegarek mechaniczny	20 Gs (2.0 mT)	4.5 cm
Telefon / Smartfon	40 Gs (4.0 mT)	3.5 cm
Pilot do auta	50 Gs (5.0 mT)	3.0 cm
Karta płatnicza	400 Gs (40.0 mT)	1.5 cm
Dysk twardy HDD	600 Gs (60.0 mT)	1.0 cm

Ekstremalne pole neodymu stanowi duże ryzyko dla elektroniki i implantów medycznych. Neodymy generują strumień, które uniemożliwia poprawne funkcjonowanie czułych urządzeń medycznych. Zauważ: niewidzialne pole magnetyczne oddziałuje przez materię i obudowy. Szczególną ostrożność muszą mieć osoby z wszczepami ślimakowymi oraz pompami insulinowymi. Wpływ odczują również: zegarki mechaniczne, piloty do aut, membrany i ekrany. Nie zbliżaj produktu do kart płatniczych, nośnikach HDD ani precyzyjnych przyrządach pomiarowych.

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MP 20x8/4x3 / N38

Start z (mm)	Prędkość (km/h)	Energia (J)
10 mm	22.90 km/h (6.36 m/s)	0.14 J
30 mm	37.58 km/h (10.44 m/s)	0.37 J
50 mm	48.50 km/h (13.47 m/s)	0.62 J
100 mm	68.58 km/h (19.05 m/s)	1.23 J

Magnesy neodymowe są bardzo kruche – zderzenie ze stalą grozi ich pęknięciem. Zwróć uwagę na szybkość połączenia – magnes puszczony luźno zamienia się w pocisk. Siła kinetyczna może spowodować odpryski materiału lub uszkodzenia skóry. Koniecznie kontroluj produkt przy montażu, aby nie trzasnął z dużą siłą w powierzchnię stali. Zderzenie z dużą prędkością oznacza zniszczenie magnesu. Używaj gogli BHP podczas zabawy z silnymi okazami.

Tabela 9: Specyfikacja ochrony powierzchni
MP 20x8/4x3 / N38

Parametr techniczny	Wartość / opis
Rodzaj powłoki	[NiCuNi] nikiel
Struktura warstw	Nikiel - Miedź - Nikiel
Grubość warstwy	10-20 µm
Test mgły solnej (SST) ?	24 h
Zalecane środowisko	Tylko wnętrza (sucho)

Magnesy neodymowe są bardzo podatne na korozję bez odpowiedniej ochrony. Nieodpowiedni dobór powłoki to najczęstsza przyczyna uszkodzeń magnesu po czasie.

Tabela 10: Dane konstrukcyjne (Strumień)
MP 20x8/4x3 / N38

Parametr	Wartość	Jedn. SI / Opis
Strumień (Flux)	5 044 Mx	50.4 µWb
Współczynnik P_c	0.20	Niski (Płaski)

Wartość strumienia (Flux) emitowanego przez powierzchnię bieguna. Dane kluczowe dla konstruktorów prądnic i silników. Współczynnik P_c (Permeance Coefficient) określa geometrię pracy magnesu.

Tabela 11: Fizyka poszukiwań podwodnych
MP 20x8/4x3 / N38

Środowisko	Efektywny udźwig stali	Efekt
Powietrze (ląd)	3.14 kg	Standard
Woda (dno rzeki)	3.60 kg (+0.46 kg zysk z wyporności)	+14.5%

Ryzyko rdzy: Standardowy nikiel wymaga osuszenia po każdym kontakcie z wilgocią; brak konserwacji doprowadzi do powstania ognisk rdzy.

Wbrew mitom, woda nie blokuje pola magnetycznego. Uwaga: do stałej pracy w wodzie zalecamy magnesy z powłoką antykorozyjną (epoksydową).

1. Siła zsuwająca

*Ważne: Na powierzchni pionowej magnes utrzyma jedynie ułamek siły prostopadłej.

2. Grubość podłoża

*Zbyt cienki metal (np. blacha karoseryjna) wyraźnie ogranicza siłę trzymania.

3. Praca w cieple

*Dla materiału N38 granica bezpieczeństwa to 80°C.

4. Krzywa odmagnesowania i punkt pracy (B-H)

wykres generowany dla współczynnika permeancji P_c (Permeance Coefficient) = 0.20

Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik P_c (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość P_c, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.

Specyfikacja techniczna i ekologia

Specyfikacja materiałowa

żelazo (Fe)	64% – 68%
neodym (Nd)	29% – 32%
bor (B)	1.1% – 1.2%
dysproz (Dy)	0.5% – 2.0%
powłoka (Ni-Cu-Ni)	< 0.05%

Ekologia i recykling (GPSR)

recyklowalność (EoL)	100%
surowce z recyklingu	~10% (pre-cons)
ślad węglowy	low / zredukowany
kod odpadu (EWC)	16 02 16

Karta bezpieczeństwa (GPSR)

podmiot odpowiedzialny

Dhit sp. z o.o.

ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki

tel: +48 22 499 98 98 | e-mail: bok@dhit.pl

numer partii/typ

id: 030187-2026

Szybki konwerter jednostek

Udźwig magnesu

Kilogramy (kg)

Newtony (N)

Siła w lbs

Pole magnetyczne

Indukcja (Gs)

Indukcja (T)

Uzupełnij tylko jedno pole, a otrzymasz rezultat dla wszystkich jednostek.

Sprawdź inne produkty

Produkt dostępny Wysyłamy jutro

SM 32x250 [2xM8] / N52 - separator magnetyczny

824.10 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

UMT 12x20 black / N38 - uchwyt magnetyczny do tablic

1.894 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

UMC 16x5/2x5 / N38 - uchwyt magnetyczny cylindryczny

3.33 ZŁ brutto / szt.

Produkt dostępny Wysyłamy jutro

UMP 75x25 [M10x3] GW F200 GOLD DUAL Lina / N42 - uchwyty magnetyczne do poszukiwań

300.00 ZŁ brutto / szt.

Idealnie nadaje się do miejsc, gdzie wymagane jest solidne przytwierdzenie magnesu do podłoża bez ryzyka jego oderwania. Dzięki otworowi (często pod wkręt), ten model umożliwia szybką instalację do drewna, ściany, plastiku czy metalu. Często wykorzystywany jest również w reklamie do mocowania tabliczek oraz w warsztatach do organizacji narzędzi.

To kluczowa kwestia przy pracy z modelem MP 20x8/4x3 / N38. Magnesy neodymowe są spiekiem ceramicznym, co oznacza, że są bardzo kruche i nieelastyczne. Podczas dokręcania śruby należy zachować ostrożność. Zalecamy dokręcanie ręczne śrubokrętem, a nie wkrętarką udarową, ponieważ zbyt mocny docisk spowoduje pęknięcie pierścienia. Płaski łeb śruby powinien równomiernie dociskać magnes. Pamiętaj: pęknięcie przy montażu wynika z właściwości materiału, a nie wady produktu.

Wilgoć może wniknąć w mikropęknięcia powłoki i spowodować utlenianie magnesu. W miejscu otworu montażowego powłoka jest cieńsza i może ulec uszkodzeniu przy dokręcaniu śruby, co stanie się ogniskiem korozji. Produkt ten dedykowany jest do użytku wewnętrznego. Do zastosowań zewnętrznych zalecamy wybór uchwytów gumowanych lub dodatkowe zabezpieczenie lakierem.

Średnica otworu wewnętrznego determinuje maksymalny rozmiar elementu montażowego. Jeśli magnes nie posiada fazowania (stożka), zalecamy użycie śruby z łbem płaskim lub walcowym, ewentualnie zastosowanie podkładki. Zawsze sprawdzaj, czy łeb śruby nie jest większy od średnicy zewnętrznej magnesu (20 mm), aby nie wystawał poza obrys.

Model ten charakteryzuje się wymiarami Ø20x3 mm oraz wagą 6.79 g. Siła przyciągania tego modelu to imponujące 3.14 kg, co w przeliczeniu na niutony daje wartość 30.79 N. Średnica otworu montażowego to precyzyjnie 8/4 mm.

Magnesy te są magnesowane osiowo (wzdłuż grubości), co oznacza, że jeden płaski bok jest biegunem N, a drugi S. W przypadku łączenia dwóch pierścieni, upewnij się, że jeden jest obrócony odpowiednią stroną. Przy zamówieniu większej ilości magnesy są zazwyczaj pakowane w słupki, gdzie są już naturalnie sparowane.

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.

Plusy

Magnesy neodymowe to nie tylko siła, ale także inne istotne właściwości, takie jak::

Praktycznie nie ulegają osłabieniu w czasie; po 10 latach eksploatacji zmniejszenie udźwigu to marginalne ~1%.
Są stabilne magnetycznie, gdyż wykazują potężną odporność na zewnętrzne czynniki.
Wykończenie materiałami takimi jak nikiel, srebro lub złoto nadaje im czysty i gładki charakter.
Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najsilniejszymi w swojej klasie.
Mogą pracować w ekstremalnym cieple – wybrane modele znoszą temperaturę do 230°C (zależnie od proporcji).
Dają się łatwo formować do niestandardowych wymiarów, co pozwala na ich adaptację w skomplikowanych urządzeniach.
Znajdują powszechne zastosowanie w przemyśle high-tech – od dysków twardych i motorów elektrycznych, po zaawansowaną diagnostykę.
Doskonała relacja wielkości do siły – są małe, ale bardzo silne, co pozwala na ich montaż w ciasnych przestrzeniach.

Minusy

Oto ograniczenia i wady, o których musisz wiedzieć:

Pamiętaj o ich kruchości – bez zabezpieczenia mogą pękać przy upadku na twarde podłoże.
Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
Są podatne na rdzewienie w kontakcie z wodą. Na zewnątrz zalecamy użycie magnesów wodoszczelnych (np. w gumie).
Trudności montażowe: zamiast próbować robić otwory kruchy magnes, skorzystaj z uchwytów w stalowej obudowie, które posiadają gotowe mocowania.
Drobne magnesy to ryzyko – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
Nie należą do tanich – ich cena jest wyższa niż ferrytów, co należy uwzględnić przy kalkulacji produkcji.

Analiza siły trzymania

Optymalny udźwig magnesu neodymowego – co się na to składa?

Wartość udźwigu podana w specyfikacji dotyczy siły granicznej, którą zmierzono w warunkach laboratoryjnych, czyli:

z zastosowaniem podłoża ze stali o wysokiej przenikalności, która służy jako zwora magnetyczna
posiadającej masywność co najmniej 10 mm dla pełnego zamknięcia strumienia
charakteryzującej się gładkością
przy bezpośrednim styku (brak zanieczyszczeń)
podczas odrywania w kierunku prostopadłym do płaszczyzny mocowania
przy temperaturze otoczenia ok. 20 stopni Celsjusza

Co wpływa na udźwig w praktyce

Podczas codziennego użytkowania, faktyczna siła trzymania jest determinowana przez wielu zmiennych, uszeregowanych od najważniejszych:

Szczelina między powierzchniami – każdy milimetr odległości (spowodowany np. lakierem lub brudem) zmniejsza siłę przyciągania, często o połowę przy zaledwie 0,5 mm.
Kąt odrywania – należy wiedzieć, że magnes ma największą siłę prostopadle. Przy zsuwaniu w dół, siła trzymania spada drastycznie, często do poziomu 20-30% wartości maksymalnej.
Grubość podłoża – dla pełnej efektywności, stal musi być wystarczająco masywna. Blacha "papierowa" limituje udźwig (magnes „przebija” ją na wylot).
Skład materiału – różne stopy przyciąga się identycznie. Wysoka zawartość węgla pogarszają interakcję z magnesem.
Stan powierzchni – powierzchnie gładkie zapewniają maksymalny styk, co zwiększa siłę. Nierówny metal zmniejszają efektywność.
Temperatura pracy – magnesy neodymowe posiadają ujemny współczynnik temperaturowy. Gdy jest gorąco są słabsze, a w niskich zyskują na sile (do pewnej granicy).

Pomiar udźwigu wykonywano na blachach o gładkiej powierzchni o optymalnej grubości, przy prostopadłym działaniu siły, z kolei przy próbie przesunięcia magnesu nośność jest mniejsza nawet 5 razy. Co więcej, nawet minimalna przerwa pomiędzy powierzchnią magnesu, a blachą redukuje nośność.

Środki ostrożności podczas pracy z magnesami neodymowymi

Nie zbliżaj do komputera

Zagrożenie dla danych: Magnesy neodymowe mogą uszkodzić karty bankomatowe oraz delikatną elektronikę (rozruszniki serca, protezy słuchu, zegarki mechaniczne).

Bezpieczna praca

Bądź ostrożny. Magnesy neodymowe przyciągają z daleka i zwierają z ogromną siłą, często gwałtowniej niż zdążysz zareagować.

Chronić przed dziećmi

Artykuł tylko dla osób pełnoletnich. Drobne magnesy mogą zostać aspirrowane, co prowadzi do martwicy tkanek. Przechowuj poza zasięgiem niepowołanych osób.

Elektronika precyzyjna

Silne pole magnetyczne destabilizuje działanie magnetometrów w telefonach i nawigacjach GPS. Nie zbliżaj magnesów do smartfona, aby uniknąć awarii czujników.

Nie wierć w magnesach

Obróbka mechaniczna magnesów neodymowych grozi pożarem. Proszek magnetyczny reaguje gwałtownie z tlenem i jest trudny do gaszenia.

Kruchość materiału

Magnesy neodymowe to spiek proszkowy, co oznacza, że są podatne na pęknięcia. Upadek dwóch magnesów spowoduje ich rozpryśnięcie na drobne kawałki.

Limity termiczne

Uważaj na temperaturę. Ekspozycja magnesu na wysoką temperaturę zdegraduje jego domenę magnetyczną i siłę przyciągania.

Uszkodzenia ciała

Dbaj o palce. Dwa duże magnesy zderzą błyskawicznie z siłą wielu ton, niszcząc wszystko na swojej drodze. Zachowaj ekstremalną uwagę!

Ostrzeżenie dla sercowców

Zagrożenie życia: Magnesy neodymowe mogą dezaktywować rozruszniki serca i defibrylatory. Unikaj kontaktu, jeśli masz wszczepione implanty elektroniczne.

Niklowa powłoka a alergia

Badania wskazują, że nikiel (typowe wykończenie magnesów) jest częstą przyczyną uczuleń. Jeśli Twoja skóra źle reaguje na metale, wystrzegaj się bezpośredniego dotyku lub zakup magnesy powlekane tworzywem.

Ostrzeżenie! Chcesz wiedzieć więcej? Sprawdź nasz artykuł: Dlaczego magnesy neodymowe są niebezpieczne?

MP 20x8/4x3 / N38 - magnes neodymowy pierścieniowy

Dane produktu - MP 20x8/4x3 / N38 - magnes neodymowy pierścieniowy

Własności magnetyczne materiału N38

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Symulacja inżynierska magnesu - raport

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - spadek mocy MP 20x8/4x3 / N38

Tabela 2: Równoległa siła ześlizgu (pion) MP 20x8/4x3 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu MP 20x8/4x3 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy MP 20x8/4x3 / N38

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - limit termiczny MP 20x8/4x3 / N38

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie MP 20x8/4x3 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności MP 20x8/4x3 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie MP 20x8/4x3 / N38

Tabela 9: Specyfikacja ochrony powierzchni MP 20x8/4x3 / N38

Tabela 10: Dane konstrukcyjne (Strumień) MP 20x8/4x3 / N38

Tabela 11: Fizyka poszukiwań podwodnych MP 20x8/4x3 / N38

1. Siła zsuwająca

2. Grubość podłoża

3. Praca w cieple

4. Krzywa odmagnesowania i punkt pracy (B-H)

Specyfikacja materiałowa

Ekologia i recykling (GPSR)

Udźwig magnesu

Pole magnetyczne

Sprawdź inne produkty

SM 32x250 [2xM8] / N52 - separator magnetyczny

UMT 12x20 black / N38 - uchwyt magnetyczny do tablic

UMC 16x5/2x5 / N38 - uchwyt magnetyczny cylindryczny

UMP 75x25 [M10x3] GW F200 GOLD DUAL Lina / N42 - uchwyty magnetyczne do poszukiwań

Wady oraz zalety neodymowych magnesów Nd2Fe14B.

Plusy

Minusy

Analiza siły trzymania

Optymalny udźwig magnesu neodymowego – co się na to składa?

Co wpływa na udźwig w praktyce

Środki ostrożności podczas pracy z magnesami neodymowymi

Nie zbliżaj do komputera

Bezpieczna praca

Chronić przed dziećmi

Elektronika precyzyjna

Nie wierć w magnesach

Kruchość materiału

Limity termiczne

Uszkodzenia ciała

Ostrzeżenie dla sercowców

Niklowa powłoka a alergia

Własności fizyczne spiekanych magnesów neodymowych Nd₂Fe₁₄B w temperaturze 20°C

Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - spadek mocy
MP 20x8/4x3 / N38

Tabela 2: Równoległa siła ześlizgu (pion)
MP 20x8/4x3 / N38

Tabela 3: Siła na ścianie (poślizg) - zachowanie na śliskim podłożu
MP 20x8/4x3 / N38

Tabela 4: Efektywność materiałowa (wpływ podłoża) - dobór blachy
MP 20x8/4x3 / N38

Tabela 5: Wytrzymałość temperaturowa (zachowanie materiału) - limit termiczny
MP 20x8/4x3 / N38

Tabela 6: Dwa magnesy (odpychanie) - siły w układzie
MP 20x8/4x3 / N38

Tabela 7: Bezpieczeństwo (BHP) (elektronika) - środki ostrożności
MP 20x8/4x3 / N38

Tabela 8: Energia uderzenia (ryzyko pęknięcia) - ostrzeżenie
MP 20x8/4x3 / N38

Tabela 9: Specyfikacja ochrony powierzchni
MP 20x8/4x3 / N38

Tabela 10: Dane konstrukcyjne (Strumień)
MP 20x8/4x3 / N38

Tabela 11: Fizyka poszukiwań podwodnych
MP 20x8/4x3 / N38

Wady oraz zalety neodymowych magnesów Nd₂Fe₁₄B.
