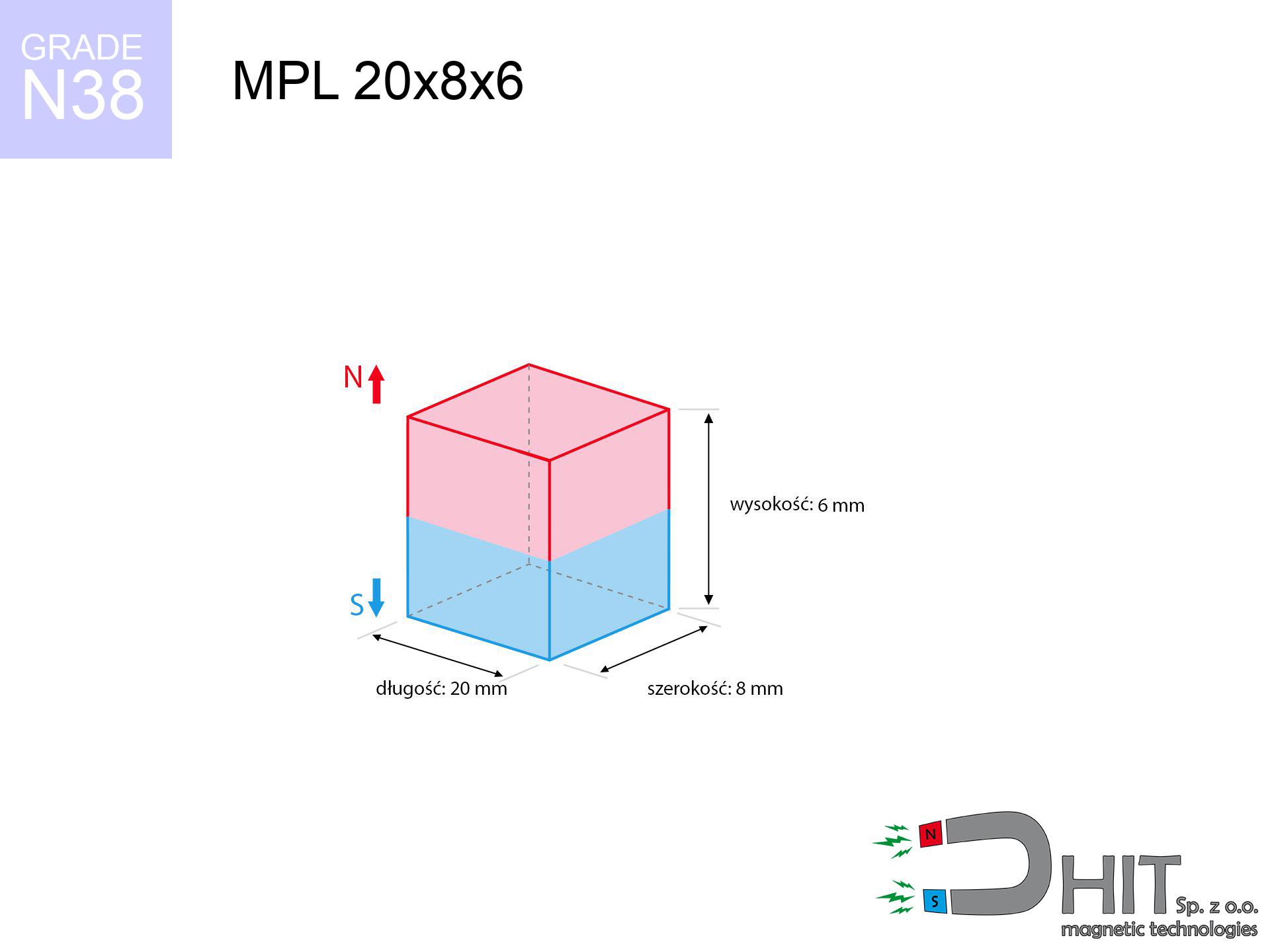

MPL 20x8x6 / N38 - magnes neodymowy płytkowy
magnes neodymowy płytkowy
Numer katalogowy 020134
GTIN/EAN: 5906301811404
Długość
20 mm [±0,1 mm]
Szerokość
8 mm [±0,1 mm]
Wysokość
6 mm [±0,1 mm]
Waga
7.2 g
Kierunek magnesowania
↑ osiowy
Udźwig
6.27 kg / 61.50 N
Indukcja magnetyczna
423.90 mT / 4239 Gs
Powłoka
[NiCuNi] nikiel
5.17 ZŁ z VAT / szt. + cena za transport
4.20 ZŁ netto + 23% VAT / szt.
upusty ilościowe:
Potrzebujesz więcej?
Dzwoń do nas
+48 888 99 98 98
albo skontaktuj się poprzez
formularz
w sekcji kontakt.
Masę oraz formę elementów magnetycznych przetestujesz dzięki naszemu
kalkulatorze mocy.
Zamów do 14:00, a wyślemy dziś!
Właściwości fizyczne MPL 20x8x6 / N38 - magnes neodymowy płytkowy
Specyfikacja / charakterystyka - MPL 20x8x6 / N38 - magnes neodymowy płytkowy
| właściwości | wartości |
|---|---|
| Nr kat. | 020134 |
| GTIN/EAN | 5906301811404 |
| Produkcja/Dystrybucja | Dhit sp. z o.o. |
| Kraj pochodzenia | Polska / Chiny / Niemcy |
| Kod celny | 85059029 |
| Długość | 20 mm [±0,1 mm] |
| Szerokość | 8 mm [±0,1 mm] |
| Wysokość | 6 mm [±0,1 mm] |
| Waga | 7.2 g |
| Kierunek magnesowania | ↑ osiowy |
| Udźwig ~ ? | 6.27 kg / 61.50 N |
| Indukcja magnetyczna ~ ? | 423.90 mT / 4239 Gs |
| Powłoka | [NiCuNi] nikiel |
| Tolerancja wykonania | ±0.1 mm |
Własności magnetyczne materiału N38
| właściwości | wartości | jednostki |
|---|---|---|
| remanencja Br [min. - maks.] ? | 12.2-12.6 | kGs |
| remanencja Br [min. - maks.] ? | 1220-1260 | mT |
| koercja bHc ? | 10.8-11.5 | kOe |
| koercja bHc ? | 860-915 | kA/m |
| faktyczna wewnętrzna siła iHc | ≥ 12 | kOe |
| faktyczna wewnętrzna siła iHc | ≥ 955 | kA/m |
| gęstość energii [min. - maks.] ? | 36-38 | BH max MGOe |
| gęstość energii [min. - maks.] ? | 287-303 | BH max KJ/m |
| max. temperatura ? | ≤ 80 | °C |
Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
| właściwości | wartości | jednostki |
|---|---|---|
| Twardość Vickersa | ≥550 | Hv |
| Gęstość | ≥7.4 | g/cm3 |
| Temperatura Curie TC | 312 - 380 | °C |
| Temperatura Curie TF | 593 - 716 | °F |
| Specyficzna oporność | 150 | μΩ⋅cm |
| Siła wyginania | 250 | MPa |
| Wytrzymałość na ściskanie | 1000~1100 | MPa |
| Rozszerzenie termiczne równoległe (∥) do orientacji (M) | (3-4) x 10-6 | °C-1 |
| Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) | -(1-3) x 10-6 | °C-1 |
| Moduł Younga | 1.7 x 104 | kg/mm² |
Symulacja inżynierska magnesu - dane
Poniższe wartości są rezultat kalkulacji matematycznej. Wyniki bazują na modelach dla materiału Nd2Fe14B. Realne osiągi mogą odbiegać od wyników symulacji. Traktuj te wyliczenia jako pomoc pomocniczą dla projektantów.
Tabela 1: Siła prostopadła statyczna (udźwig vs odległość) - wykres oddziaływania
MPL 20x8x6 / N38
| Dystans (mm) | Indukcja (Gauss) / mT | Udźwig (kg/lbs/g/N) | Status ryzyka |
|---|---|---|---|
| 0 mm |
4236 Gs
423.6 mT
|
6.27 kg / 13.82 lbs
6270.0 g / 61.5 N
|
średnie ryzyko |
| 1 mm |
3505 Gs
350.5 mT
|
4.29 kg / 9.47 lbs
4293.5 g / 42.1 N
|
średnie ryzyko |
| 2 mm |
2814 Gs
281.4 mT
|
2.77 kg / 6.10 lbs
2766.9 g / 27.1 N
|
średnie ryzyko |
| 3 mm |
2235 Gs
223.5 mT
|
1.75 kg / 3.85 lbs
1745.9 g / 17.1 N
|
bezpieczny |
| 5 mm |
1425 Gs
142.5 mT
|
0.71 kg / 1.56 lbs
709.0 g / 7.0 N
|
bezpieczny |
| 10 mm |
540 Gs
54.0 mT
|
0.10 kg / 0.22 lbs
101.9 g / 1.0 N
|
bezpieczny |
| 15 mm |
248 Gs
24.8 mT
|
0.02 kg / 0.05 lbs
21.5 g / 0.2 N
|
bezpieczny |
| 20 mm |
131 Gs
13.1 mT
|
0.01 kg / 0.01 lbs
6.0 g / 0.1 N
|
bezpieczny |
| 30 mm |
48 Gs
4.8 mT
|
0.00 kg / 0.00 lbs
0.8 g / 0.0 N
|
bezpieczny |
| 50 mm |
12 Gs
1.2 mT
|
0.00 kg / 0.00 lbs
0.1 g / 0.0 N
|
bezpieczny |
Tabela 2: Siła równoległa zsuwania (ściana)
MPL 20x8x6 / N38
| Dystans (mm) | Współczynnik tarcia | Udźwig (kg/lbs/g/N) |
|---|---|---|
| 0 mm | Stal (~0.2) |
1.25 kg / 2.76 lbs
1254.0 g / 12.3 N
|
| 1 mm | Stal (~0.2) |
0.86 kg / 1.89 lbs
858.0 g / 8.4 N
|
| 2 mm | Stal (~0.2) |
0.55 kg / 1.22 lbs
554.0 g / 5.4 N
|
| 3 mm | Stal (~0.2) |
0.35 kg / 0.77 lbs
350.0 g / 3.4 N
|
| 5 mm | Stal (~0.2) |
0.14 kg / 0.31 lbs
142.0 g / 1.4 N
|
| 10 mm | Stal (~0.2) |
0.02 kg / 0.04 lbs
20.0 g / 0.2 N
|
| 15 mm | Stal (~0.2) |
0.00 kg / 0.01 lbs
4.0 g / 0.0 N
|
| 20 mm | Stal (~0.2) |
0.00 kg / 0.00 lbs
2.0 g / 0.0 N
|
| 30 mm | Stal (~0.2) |
0.00 kg / 0.00 lbs
0.0 g / 0.0 N
|
| 50 mm | Stal (~0.2) |
0.00 kg / 0.00 lbs
0.0 g / 0.0 N
|
Tabela 3: Montaż pionowy (ścinanie) - udźwig wertykalny
MPL 20x8x6 / N38
| Rodzaj powierzchni | Współczynnik tarcia / % Mocy | Maks. ciężar (kg/lbs/g/N) |
|---|---|---|
| Stal surowa |
µ = 0.3
30% Nominalnej Siły
|
1.88 kg / 4.15 lbs
1881.0 g / 18.5 N
|
| Stal malowana (standard) |
µ = 0.2
20% Nominalnej Siły
|
1.25 kg / 2.76 lbs
1254.0 g / 12.3 N
|
| Stal tłusta/śliska |
µ = 0.1
10% Nominalnej Siły
|
0.63 kg / 1.38 lbs
627.0 g / 6.2 N
|
| Magnes z gumą antypoślizgową |
µ = 0.5
50% Nominalnej Siły
|
3.14 kg / 6.91 lbs
3135.0 g / 30.8 N
|
Tabela 4: Grubość stali (nasycenie) - dobór blachy
MPL 20x8x6 / N38
| Grubość blachy (mm) | % mocy | Realny udźwig (kg/lbs/g/N) |
|---|---|---|
| 0.5 mm |
|
0.63 kg / 1.38 lbs
627.0 g / 6.2 N
|
| 1 mm |
|
1.57 kg / 3.46 lbs
1567.5 g / 15.4 N
|
| 2 mm |
|
3.14 kg / 6.91 lbs
3135.0 g / 30.8 N
|
| 3 mm |
|
4.70 kg / 10.37 lbs
4702.5 g / 46.1 N
|
| 5 mm |
|
6.27 kg / 13.82 lbs
6270.0 g / 61.5 N
|
| 10 mm |
|
6.27 kg / 13.82 lbs
6270.0 g / 61.5 N
|
| 11 mm |
|
6.27 kg / 13.82 lbs
6270.0 g / 61.5 N
|
| 12 mm |
|
6.27 kg / 13.82 lbs
6270.0 g / 61.5 N
|
Tabela 5: Stabilność termiczna (stabilność) - spadek mocy
MPL 20x8x6 / N38
| Temp. otoczenia (°C) | Strata mocy | Pozostały udźwig (kg/lbs/g/N) | Status |
|---|---|---|---|
| 20 °C | 0.0% |
6.27 kg / 13.82 lbs
6270.0 g / 61.5 N
|
OK |
| 40 °C | -2.2% |
6.13 kg / 13.52 lbs
6132.1 g / 60.2 N
|
OK |
| 60 °C | -4.4% |
5.99 kg / 13.21 lbs
5994.1 g / 58.8 N
|
|
| 80 °C | -6.6% |
5.86 kg / 12.91 lbs
5856.2 g / 57.4 N
|
|
| 100 °C | -28.8% |
4.46 kg / 9.84 lbs
4464.2 g / 43.8 N
|
Tabela 6: Interakcja magnes-magnes (przyciąganie) - kolizja pól
MPL 20x8x6 / N38
| Szczelina (mm) | Przyciąganie (kg/lbs) (N-S) | Opór ścinania (kg/lbs/g/N) | Odpychanie (kg/lbs) (N-N) |
|---|---|---|---|
| 0 mm |
17.70 kg / 39.02 lbs
5 386 Gs
|
2.66 kg / 5.85 lbs
2655 g / 26.0 N
|
N/A |
| 1 mm |
14.82 kg / 32.66 lbs
7 751 Gs
|
2.22 kg / 4.90 lbs
2222 g / 21.8 N
|
13.33 kg / 29.40 lbs
~0 Gs
|
| 2 mm |
12.12 kg / 26.72 lbs
7 011 Gs
|
1.82 kg / 4.01 lbs
1818 g / 17.8 N
|
10.91 kg / 24.05 lbs
~0 Gs
|
| 3 mm |
9.78 kg / 21.55 lbs
6 296 Gs
|
1.47 kg / 3.23 lbs
1466 g / 14.4 N
|
8.80 kg / 19.40 lbs
~0 Gs
|
| 5 mm |
6.21 kg / 13.69 lbs
5 018 Gs
|
0.93 kg / 2.05 lbs
932 g / 9.1 N
|
5.59 kg / 12.32 lbs
~0 Gs
|
| 10 mm |
2.00 kg / 4.41 lbs
2 849 Gs
|
0.30 kg / 0.66 lbs
300 g / 2.9 N
|
1.80 kg / 3.97 lbs
~0 Gs
|
| 20 mm |
0.29 kg / 0.63 lbs
1 080 Gs
|
0.04 kg / 0.10 lbs
43 g / 0.4 N
|
0.26 kg / 0.57 lbs
~0 Gs
|
| 50 mm |
0.01 kg / 0.01 lbs
153 Gs
|
0.00 kg / 0.00 lbs
1 g / 0.0 N
|
0.00 kg / 0.00 lbs
~0 Gs
|
| 60 mm |
0.00 kg / 0.01 lbs
97 Gs
|
0.00 kg / 0.00 lbs
0 g / 0.0 N
|
0.00 kg / 0.00 lbs
~0 Gs
|
| 70 mm |
0.00 kg / 0.00 lbs
65 Gs
|
0.00 kg / 0.00 lbs
0 g / 0.0 N
|
0.00 kg / 0.00 lbs
~0 Gs
|
| 80 mm |
0.00 kg / 0.00 lbs
45 Gs
|
0.00 kg / 0.00 lbs
0 g / 0.0 N
|
0.00 kg / 0.00 lbs
~0 Gs
|
| 90 mm |
0.00 kg / 0.00 lbs
33 Gs
|
0.00 kg / 0.00 lbs
0 g / 0.0 N
|
0.00 kg / 0.00 lbs
~0 Gs
|
| 100 mm |
0.00 kg / 0.00 lbs
25 Gs
|
0.00 kg / 0.00 lbs
0 g / 0.0 N
|
0.00 kg / 0.00 lbs
~0 Gs
|
Tabela 7: Zagrożenia (implanty) - ostrzeżenia
MPL 20x8x6 / N38
| Obiekt / Urządzenie | Limit (Gauss) / mT | Bezpieczny dystans |
|---|---|---|
| Rozrusznik serca | 5 Gs (0.5 mT) | 7.0 cm |
| Implant słuchowy | 10 Gs (1.0 mT) | 5.5 cm |
| Zegarek mechaniczny | 20 Gs (2.0 mT) | 4.5 cm |
| Telefon / Smartfon | 40 Gs (4.0 mT) | 3.5 cm |
| Kluczyk samochodowy | 50 Gs (5.0 mT) | 3.0 cm |
| Karta płatnicza | 400 Gs (40.0 mT) | 1.5 cm |
| Dysk twardy HDD | 600 Gs (60.0 mT) | 1.0 cm |
Tabela 8: Energia uderzenia (ryzyko pęknięcia) - skutki zderzenia
MPL 20x8x6 / N38
| Start z (mm) | Prędkość (km/h) | Energia (J) | Przewidywany skutek |
|---|---|---|---|
| 10 mm |
30.06 km/h
(8.35 m/s)
|
0.25 J | |
| 30 mm |
51.55 km/h
(14.32 m/s)
|
0.74 J | |
| 50 mm |
66.55 km/h
(18.49 m/s)
|
1.23 J | |
| 100 mm |
94.11 km/h
(26.14 m/s)
|
2.46 J |
Tabela 9: Parametry powłoki (trwałość)
MPL 20x8x6 / N38
| Parametr techniczny | Wartość / opis |
|---|---|
| Rodzaj powłoki | [NiCuNi] nikiel |
| Struktura warstw | Nikiel - Miedź - Nikiel |
| Grubość warstwy | 10-20 µm |
| Test mgły solnej (SST) ? | 24 h |
| Zalecane środowisko | Tylko wnętrza (sucho) |
Tabela 10: Dane elektryczne (Flux)
MPL 20x8x6 / N38
| Parametr | Wartość | Jedn. SI / Opis |
|---|---|---|
| Strumień (Flux) | 6 558 Mx | 65.6 µWb |
| Współczynnik Pc | 0.52 | Niski (Płaski) |
Tabela 11: Zastosowanie podwodne
MPL 20x8x6 / N38
| Środowisko | Efektywny udźwig stali | Efekt |
|---|---|---|
| Powietrze (ląd) | 6.27 kg | Standard |
| Woda (dno rzeki) |
7.18 kg
(+0.91 kg zysk z wyporności)
|
+14.5% |
1. Siła zsuwająca
*Ważne: Na pionowej ścianie magnes utrzyma jedynie ułamek nominalnego udźwigu.
2. Wpływ grubości blachy
*Zbyt cienki metal (np. obudowa PC 0.5mm) drastycznie redukuje siłę trzymania.
3. Wytrzymałość temperaturowa
*Dla materiału N38 krytyczny próg to 80°C.
4. Krzywa odmagnesowania i punkt pracy (B-H)
wykres generowany dla współczynnika permeancji Pc (Permeance Coefficient) = 0.52
Niniejsza symulacja obrazuje stabilność magnetyczną wybranego magnesu w konkretnych warunkach geometrycznych. Czerwona linia ciągła to krzywa odmagnesowania, która pokazuje maksymalny potencjał materiału, natomiast niebieska linia przerywana to linia obciążenia zależna od kształtu magnesu. Współczynnik Pc (Permeance Coefficient), nazywany również współczynnikiem kształtu, jest bezwymiarową wielkością określającą relację geometrii magnesu do jego wewnętrznej stabilności magnetycznej. Punkt przecięcia obu linii (czarna kropka) to tzw. punkt pracy — wyznacza on realną gęstość strumienia magnetycznego, jaką magnes generuje w danej aplikacji. Im wyższa wartość Pc, tym 'smuklejszy' jest magnes (wysoki względem powierzchni) i tym wyżej znajduje się punkt pracy, co gwarantuje większą odporność na nieodwracalne rozmagnesowanie pod wpływem temperatury. Wartość 0.42 jest relatywnie niska (typowo dla magnesów płaskich), co oznacza, że punkt pracy znajduje się blisko 'kolana' krzywej — przy pracy w temperaturach zbliżonych do maksymalnej należy liczyć się z możliwością osłabienia siły magnesu.
Specyfikacja materiałowa
| żelazo (Fe) | 64% – 68% |
| neodym (Nd) | 29% – 32% |
| bor (B) | 1.1% – 1.2% |
| dysproz (Dy) | 0.5% – 2.0% |
| powłoka (Ni-Cu-Ni) | < 0.05% |
Zrównoważony rozwój
| recyklowalność (EoL) | 100% |
| surowce z recyklingu | ~10% (pre-cons) |
| ślad węglowy | low / zredukowany |
| kod odpadu (EWC) | 16 02 16 |
Zobacz też inne oferty
Zalety oraz wady magnesów z neodymu Nd2Fe14B.
Zalety
- Praktycznie nie ulegają osłabieniu w czasie; po 10 latach użytkowania zmniejszenie udźwigu to znikome ~1%.
- Są stabilne magnetycznie, gdyż wykazują potężną odporność na zewnętrzne czynniki.
- Pokrycie materiałami takimi jak nikiel, srebro lub złoto nadaje im profesjonalny i gładki charakter.
- Indukcja magnetyczna na powierzchni tych magnesów jest imponująca, co czyni je najwydajniejszymi w swojej klasie.
- Mogą pracować w ekstremalnym cieple – wybrane modele znoszą temperaturę do 230°C (zależnie od proporcji).
- Możliwość uzyskania skomplikowanych kształtów sprawia, że są doskonałe do indywidualnych zastosowań.
- Pełnią kluczową rolę w przemyśle, będąc sercem silników, dysków i sprzętu medycznego.
- Dzięki kompaktowości, nie wymagają dużej przestrzeni, a jednocześnie gwarantują silne pole.
Wady
- Kruchość to ich słaba strona. Łatwo ulegają uszkodzeniu przy upadku, dlatego warto stosować osłony lub uchwyty.
- Wrażliwość na ciepło: przekroczenie 80°C może trwale osłabić magnes (zależnie od wymiarów). Rozwiązaniem są nasze magnesy wysokotemperaturowe [AH].
- Nie lubią wody – szybko rdzewieją. Jeśli planujesz montaż na dworze, najlepszą opcją są magnesy w gumowej otulinie.
- Magnesy ciężko się obrabia – do montażu śrubowego służą specjalne uchwyty magnetyczne z wbudowanym gwintem.
- Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy badaniach lekarskich.
- Cena – są bardziej kosztowne niż magnesy ferrytowe, co przy wielkich nakładach może być istotnym kosztem.
Analiza siły trzymania
Najlepsza nośność magnesu w idealnych parametrach – od czego zależy?
- przy zastosowaniu zwory ze specjalnej stali pomiarowej, zapewniającej pełne nasycenie magnetyczne
- o przekroju przynajmniej 10 mm
- o szlifowanej powierzchni styku
- przy całkowitym braku odstępu (bez zanieczyszczeń)
- przy osiowym wektorze siły (kąt 90 stopni)
- w temperaturze pokojowej
Praktyczne aspekty udźwigu – czynniki
- Szczelina – obecność jakiejkolwiek warstwy (farba, brud, powietrze) działa jak izolator, co redukuje udźwig gwałtownie (nawet o 50% przy 0,5 mm).
- Kierunek siły – parametr katalogowy dotyczy ciągnięcia w pionie. Przy sile działającej równolegle, magnes wykazuje dużo słabiej (zazwyczaj ok. 20-30% siły maksymalnej).
- Grubość metalu – cienki materiał nie pozwala na pełne wykorzystanie magnesu. Część pola magnetycznego przenika na wylot, zamiast zamienić się w udźwig.
- Rodzaj materiału – najlepszym wyborem jest stal o wysokiej przenikalności. Żeliwo mogą mieć gorsze właściwości magnetyczne.
- Jakość powierzchni – im gładsza i bardziej polerowana blacha, tym lepsze przyleganie i silniejsze trzymanie. Chropowatość działają jak mikroszczeliny.
- Otoczenie termiczne – wzrost temperatury powoduje tymczasowy spadek siły. Należy pamiętać o limit termiczny dla danego modelu.
Pomiar udźwigu wykonywano na blachach o gładkiej powierzchni o optymalnej grubości, przy siłach prostopadłych, jednak przy działaniu siły na zsuwanie udźwig jest mniejszy nawet 5 razy. Dodatkowo, nawet niewielka szczelina pomiędzy magnesem, a blachą obniża udźwig.
Instrukcja bezpiecznej obsługi magnesów
Unikaj kontaktu w przypadku alergii
Badania wskazują, że powłoka niklowa (standardowe zabezpieczenie magnesów) jest silnym alergenem. Jeśli Twoja skóra źle reaguje na metale, wystrzegaj się bezpośredniego dotyku lub wybierz magnesy powlekane tworzywem.
Kompas i GPS
Moduły GPS i smartfony są wyjątkowo podatne na pole magnetyczne. Bezpośredni kontakt z silnym magnesem może trwale uszkodzić sensory w Twoim telefonie.
Siła neodymu
Stosuj magnesy z rozwagą. Ich ogromna siła może zszokować nawet profesjonalistów. Zachowaj czujność i nie lekceważ ich siły.
Nie wierć w magnesach
Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz <strong>kątowników magnetycznych do precyzyjnego spawania</strong> w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane <a href="/produkty/uchwyty/przelotowe/">magnesy pod wkręt</a> produkowane bezpieczną metodą spiekania z formy.
Zagrożenie życia
Osoby z kardiowerterem muszą utrzymać duży odstęp od magnesów. Silny magnes może zakłócić pracę urządzenia ratującego życie.
Zakaz zabawy
Koniecznie zabezpiecz magnesy przed dostępem dzieci. Niebezpieczeństwo połknięcia jest wysokie, a skutki zwarcia magnesów wewnątrz organizmu są dramatyczne.
Łamliwość magnesów
Mimo niklowej powłoki, neodym jest kruchy i nie znosi udarów. Unikaj uderzeń, gdyż magnes może się pokruszyć na drobiny.
Ochrona urządzeń
Potężne pole magnetyczne może skasować dane na kartach płatniczych, nośnikach HDD i innych pamięciach. Utrzymuj odległość min. 10 cm.
Temperatura pracy
Chroń przed wysoką temperaturą. Magnesy neodymowe są wrażliwe na temperaturę. Jeśli wymagasz odporności powyżej 80°C, zapytaj nas o specjalne serie wysokotemperaturowe (H, SH, UH).
Urazy ciała
Szukając <strong>magnesów walcowych o dużym udźwigu</strong> lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi <strong>magnesami płytkowymi do montażu</strong> konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.
