Produkt dostępny Wysyłamy jutro CO2 GPSR PPWR REACH

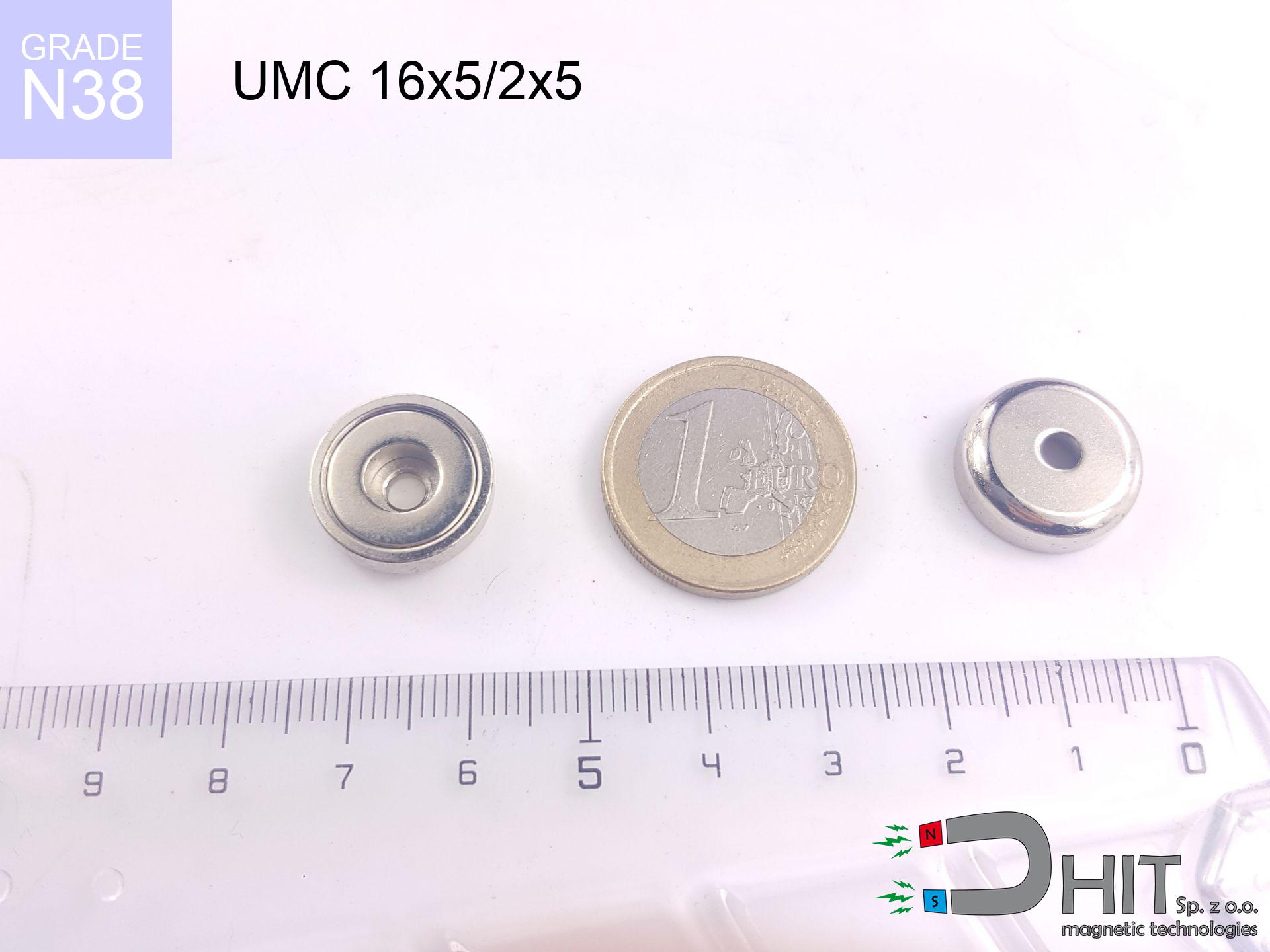

UMC 16x5/2x5 / N38 - uchwyt magnetyczny cylindryczny

uchwyt magnetyczny cylindryczny

Numer katalogowy 320406

GTIN/EAN: 5906301814627

5.00
Udźwig 4.00 kg / 39.23 N
Średnica
16 mm [±1 mm]
Średnica wewnętrzna Ø
5/2 mm [±1 mm]
Wysokość
5 mm [±1 mm]
Waga
5.5 g
Kierunek magnesowania
↑ osiowy
Powłoka
[NiCuNi] nikiel

Jak mierzymy te parametry — atesty i pomiary

poznaj właściwości »

2.71 zł netto / szt.

3.33 zł z VAT (23% VAT) / szt.

cena za transport

upusty ilościowe:

Potrzebujesz więcej?
Ilość
Netto
Brutto
cena od 1 szt.
2.71 zł
3.33 zł
cena od 150 szt.
2.55 zł
3.13 zł
cena od 300 szt.
2.38 zł
2.93 zł

Najczęstsze pytania

Jaki uchwyt sprawdzi się do przenoszenia elementów metalowych w warsztacie?
Do przenoszenia dobiera się uchwyt z hakiem albo z uchem, nie z gwintem — gwint służy do mocowania na stałe, a przy przenoszeniu obciążenie zmienia kierunek i pracuje na zginanie. Ważniejsze od udźwigu katalogowego jest to, na czym magnes ma się trzymać: blacha cieńsza niż zasięg pola daje wielokrotnie mniej. Magnes trwały nie jest urządzeniem do podnoszenia ładunków nad ludźmi — do tego służy chwytak z wyłączanym polem.
Jaki uchwyt magnetyczny wybrać do zawieszania elementów o dużej masie i jak sprawdzić jego rzeczywisty udźwig?
Rzeczywisty udźwig sprawdza się na własnej powierzchni montażowej, nie w katalogu. Wartość katalogowa powstaje na grubej, szlifowanej płycie przy zerowej szczelinie i sile prostopadłej — na malowanej blasze 2 mm będzie znacznie niższa. Przy zawieszaniu liczy się też kierunek: siła ścinająca, równoległa do powierzchni, jest wielokrotnie mniejsza od prostopadłej. Warunki naszych pomiarów podajemy na stronie atestów i pomiarów.
Które uchwyty magnetyczne są odporne na warunki atmosferyczne?
Uchwyty w obudowie stalowej z magnesem w powłoce NiCuNi znoszą wilgoć; do stałego kontaktu z wodą i do mgły solnej dobiera się wersje gumowane albo ze stali nierdzewnej. Guma pełni dwie funkcje naraz: chroni przed wilgocią i przed zarysowaniem lakieru, na którym magnes siada. Powłokę i materiał obudowy podajemy w tabeli parametrów każdej pozycji.
Jak wybrać mocny uchwyt magnetyczny z gwintem do prac w terenie?
Gwint wewnętrzny czy zewnętrzny to kwestia tego, co przykręcasz, a nie siły — ta zależy od średnicy uchwytu i klasy magnesu w środku. W terenie dochodzi trzecie kryterium: powierzchnia bywa brudna i nierówna, a każdy milimetr szczeliny odbiera udźwig szybciej niż liniowo. Dlatego do terenu dobiera się uchwyt z zapasem i z powłoką odporną na wilgoć.

Poradniki z bazy wiedzy

Chcesz pogadać o magnesach?

Dzwoń do nas +48 888 99 98 98 ewentualnie zostaw wiadomość korzystając z formularz na stronie kontaktowej.
Masę i kształt magnesu neodymowego testujesz u nas w kalkulatorze magnetycznym.

Realizacja tego samego dnia przy zamówieniu do 14:00.

Parametry techniczne produktu - UMC 16x5/2x5 / N38 - uchwyt magnetyczny cylindryczny

Specyfikacja / charakterystyka - UMC 16x5/2x5 / N38 - uchwyt magnetyczny cylindryczny

właściwości
właściwości wartości
Nr kat. 320406
GTIN/EAN 5906301814627
Produkcja/Dystrybucja Dhit sp. z o.o.
ul. Zielona 14 05-850 Ożarów Mazowiecki PL
Kraj pochodzenia Polska / Chiny / Niemcy
Kod celny 85059029
Średnica 16 mm [±1 mm]
Średnica wewnętrzna Ø 5/2 mm [±1 mm]
Wysokość 5 mm [±1 mm]
Waga 5.5 g
Kierunek magnesowania ↑ osiowy
Udźwig ~ ? 4.00 kg / 39.23 N
Powłoka [NiCuNi] nikiel
Tolerancja wykonania ±1 mm

Własności magnetyczne materiału N38

Specyfikacja / charakterystyka UMC 16x5/2x5 / N38 - uchwyt magnetyczny cylindryczny
właściwości wartości jednostki
Remanencja Br ? 12.2-12.6 kGs
Remanencja Br ? 1220-1260 mT
Koercja bHc ? 10.8-11.5 kOe
Koercja bHc ? 860-915 kA/m
Koercja wewnętrzna iHc ≥ 12 kOe
Koercja wewnętrzna iHc ≥ 955 kA/m
Gęstość energii BHmax ? 36-38 BH max MGOe
Gęstość energii BHmax ? 287-303 BH max KJ/m
Maksymalna temperatura pracy ? ≤ 80 °C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C

Własności fizyczne spiekanych magnesów neodymowych Nd2Fe14B w temperaturze 20°C
właściwości wartości jednostki
Twardość Vickersa ≥550 Hv
Gęstość ≥7.4 g/cm3
Temperatura Curie TC 310 °C
Temperatura Curie TF 590 °F
Specyficzna oporność 150 μΩ⋅cm
Siła wyginania 250 MPa
Wytrzymałość na ściskanie 1000~1100 MPa
Rozszerzenie termiczne równoległe (∥) do orientacji (M) (3-4) x 10-6 °C-1
Rozszerzenie termiczne prostopadłe (⊥) do orientacji (M) -(1-3) x 10-6 °C-1
Moduł Younga 1.7 x 104 kg/mm²
Dane techniczne i środowiskowe

Specyfikacja materiałowa

żelazo (Fe) 64% – 68%
neodym (Nd) 29% – 32%
bor (B) 1.1% – 1.2%
dysproz (Dy) 0.5% – 2.0%
powłoka (Ni-Cu-Ni) < 0.05%

Zrównoważony rozwój

recyklowalność (EoL) 100%
surowce z recyklingu ~10% (pre-cons)
ślad węglowy low / zredukowany
kod odpadu (EWC) 16 02 16
Karta bezpieczeństwa (GPSR)
podmiot odpowiedzialny
Dhit sp. z o.o.
ul. Kościuszki 6A, 05-850 Ożarów Mazowiecki
tel: +48 22 499 98 98 | e-mail: bok@dhit.pl
numer partii/typ
id: 320406-2026
Przelicznik magnesów

Siła (udźwig)

Moc pola

Wypełnij zaledwie jedno pole, a otrzymasz wynik w innych polach.

Zobacz też inne produkty

UMP 107x40 [M8+M10] GW F400 Lina / N38 - uchwyty magnetyczne do poszukiwań
Produkt dostępny Wysyłamy jutro

UMP 107x40 [M8+M10] GW F400 Lina / N38 - uchwyty magnetyczne do poszukiwań

450.00 zł brutto / szt.
UMP 75x25 [M10x3] GW F200 GOLD DUAL Lina / N42 - uchwyty magnetyczne do poszukiwań
Produkt dostępny Wysyłamy jutro

UMP 75x25 [M10x3] GW F200 GOLD DUAL Lina / N42 - uchwyty magnetyczne do poszukiwań

300.00 zł brutto / szt.
MW 3x6 / N38 - magnes neodymowy walcowy
Produkt dostępny Wysyłamy jutro

MW 3x6 / N38 - magnes neodymowy walcowy

0.295 zł brutto / szt.
MPL 30x15x2 / N38 - magnes neodymowy płytkowy
Produkt dostępny Wysyłamy jutro

MPL 30x15x2 / N38 - magnes neodymowy płytkowy

3.89 zł brutto / szt.
Uchwyty cylindryczne (Typ B) wyróżniają się dużą wysokością korpusu, co pozwala na ich głęboki montaż. Używa się ich tam, gdzie magnes musi być schowany głęboko w materiale lub precyzyjnie pozycjonowany.
Można go również wkleić lub wprasować (z zachowaniem tolerancji) w przygotowany otwór. Gwint montażowy pozwala na stabilne i pewne zamocowanie w maszynie lub przyrządzie.
Cała energia magnesu jest kierowana wyłącznie na czoło (powierzchnię aktywną), zwiększając siłę punktową. Umożliwia to precyzyjne działanie punktowe bez zakłóceń bocznych.
Magnes neodymowy jest głęboko osadzony (wklejony) w solidnym bloku stali lub mosiądzu, co czyni go bardzo odpornym. Nadaje się do pracy w trudnych warunkach warsztatowych i przemysłowych.
Wymiary mogą się nieznacznie różnić, więc nie zawsze są to elementy pasowane typu H7 bez obróbki. Dla pewności montażu i centrowania stosuje się klejenie lub mocowanie śrubowe od tyłu.

Zalety i wady magnesów z neodymu Nd2Fe14B.

Plusy

Oprócz niezwykłą mocą, te produkty posiadają wiele innych atutów::
  • Są niezwykle trwałe – przez okres ok. 10 lat tracą maksymalnie ~1% swojej mocy (pomiary wskazują na taką wartość).
  • Zewnętrzne pola magnetyczne nie powodują ich utraty mocy – posiadają dużą zdolność odporności magnetycznej.
  • Dzięki powłoce (NiCuNi, Au, Ag) mają estetyczny, błyszczący wygląd.
  • Cechują się bardzo wysoką gęstością pola na powierzchni, co umożliwia silne chwytanie z dużą mocą.
  • Dzięki zaawansowanej technologii radzą sobie w temperaturach sięgających 230°C, zachowując swoje właściwości.
  • Możliwość uzyskania skomplikowanych kształtów sprawia, że są idealne do nietypowych zastosowań.
  • Są niezbędne w technologiach przyszłości, zasilając układy napędowe, urządzenia medyczne czy elektronikę użytkową.
  • Idealny stosunek wielkości do siły – są małe, ale niezwykle mocne, co pozwala na ich montaż w precyzyjnych mechanizmach.

Minusy

Oto ograniczenia i wady, o których musisz wiedzieć:
  • Pamiętaj o ich kruchości – bez zabezpieczenia mogą pękać przy upadku na twarde podłoże.
  • Standardowe magnesy tracą moc powyżej 80°C. Jeśli wymagasz pracy w wyższych temperaturach, wybierz serię [AH] (odporną do 230°C).
  • Wilgoć powoduje korozję w mokrym otoczeniu. Na zewnątrz zalecamy użycie magnesów hermetycznych (np. w gumie).
  • Magnesy ciężko się obrabia – do montażu śrubowego służą specjalne uchwyty magnetyczne z wbudowanym gwintem.
  • Uważaj na małe części – połknięcie wymaga interwencji chirurga. Mogą też być problemem przy diagnostyce MRI.
  • Wyższa cena w porównaniu do tańszych zamienników to ich minus, szczególnie przy zakupach hurtowych.

Charakterystyka udźwigu

Wytrzymałość na oderwanie magnesu w warunkach idealnych – co ma na to wpływ?

Widoczny w opisie parametr udźwigu odnosi się do wartości maksymalnej, zarejestrowanej w warunkach laboratoryjnych, co oznacza test:
  • z użyciem płyty ze stali niskowęglowej, pełniącej rolę element zamykający obwód
  • której grubość sięga przynajmniej 10 mm
  • z płaszczyzną idealnie równą
  • bez najmniejszej przerwy powietrznej pomiędzy magnesem a stalą
  • dla siły działającej pod kątem prostym (w osi magnesu)
  • w warunkach ok. 20°C

Wpływ czynników na nośność magnesu w praktyce

W rzeczywistych zastosowaniach, realna moc jest determinowana przez wielu zmiennych, wymienionych od najbardziej istotnych:
  • Odstęp (pomiędzy magnesem a metalem), ponieważ nawet mikroskopijna odległość (np. 0,5 mm) skutkuje redukcję siły nawet o 50% (dotyczy to także farby, rdzy czy brudu).
  • Kąt odrywania – pamiętaj, że magnes ma największą siłę prostopadle. Przy działaniu sił bocznych, siła trzymania spada znacząco, często do poziomu 20-30% wartości nominalnej.
  • Grubość blachy – zbyt cienka blacha nie zamyka strumienia, przez co część strumienia ucieka w powietrzu.
  • Typ metalu – nie każda stal przyciąga się identycznie. Dodatki stopowe pogarszają efekt przyciągania.
  • Gładkość podłoża – im gładsza i bardziej polerowana blacha, tym lepsze przyleganie i silniejsze trzymanie. Nierówności działają jak mikroszczeliny.
  • Temperatura – podgrzanie magnesu skutkuje osłabieniem indukcji. Warto sprawdzić limit termiczny dla danego modelu.

Siłę trzymania testowano na powierzchni blachy o grubości 20 mm, kiedy działała siła prostopadła, z kolei przy próbie przesunięcia magnesu udźwig jest mniejszy nawet 75%. Co więcej, nawet niewielka szczelina pomiędzy magnesem, a blachą zmniejsza siłę trzymania.

Zasady BHP dla użytkowników magnesów
Niklowa powłoka a alergia

Ostrzeżenie dla alergików: powłoka Ni-Cu-Ni ma w składzie nikiel. W przypadku pojawienia się reakcji alergicznej, należy natychmiast zakończyć pracę z magnesami i użyć środków ochronnych.

Nie wierć w magnesach

Nie wierć w magnesach neodymowych domowymi sposobami! Powstający wiór i pył są skrajnie łatwopalne (samozapłonowe) i toksyczne. Jeśli szukasz kątowników magnetycznych do precyzyjnego spawania w warsztacie, pamiętaj, aby nie przegrzewać samego magnesu (temperatura powyżej 80°C trwale i nieodwracalnie niszczy moc standardowego neodymu). Jeśli potrzebujesz otworu montażowego, nie próbuj go wiercić – zawsze kupuj gotowe, dedykowane magnesy pod wkręt produkowane bezpieczną metodą spiekania z formy.

Podatność na pękanie

Chroń oczy. Magnesy mogą pęknąć przy niekontrolowanym uderzeniu, rozrzucając kawałki metalu w powietrze. Zalecamy okulary ochronne.

Urządzenia elektroniczne

Bezpieczeństwo sprzętu: Magnesy neodymowe mogą uszkodzić karty bankomatowe oraz delikatną elektronikę (rozruszniki serca, aparaty słuchowe, zegarki mechaniczne).

Produkt nie dla dzieci

Produkt przeznaczony dla dorosłych. Małe elementy mogą zostać połknięte, co prowadzi do perforacji jelit. Trzymaj poza zasięgiem niepowołanych osób.

Rozruszniki serca

Dla posiadaczy implantów: Promieniowanie magnetyczne zakłóca urządzenia medyczne. Utrzymuj co najmniej 30 cm odstępu lub poproś inną osobę obsługę magnesów.

Zagrożenie dla nawigacji

Uwaga: magnesy neodymowe generują pole, które zakłócają systemy nawigacji. Utrzymuj bezpieczny dystans od komórki, tabletu i nawigacji.

Przegrzanie magnesu

Typowe magnesy neodymowe (klasa N) tracą właściwości po przekroczeniu temperatury 80°C. Strata siły jest trwała i nieodwracalna.

Uszkodzenia ciała

Szukając magnesów walcowych o dużym udźwigu lub profesjonalnych uchwytów o mocy 200 kg i więcej, musisz uważać na dłonie. Duże magnesy neodymowe przyciągają się do siebie z siłą kilkuset kilogramów. Jeśli Twoja dłoń znajdzie się między nimi lub między magnesem a stalą, może dojść do zmiażdżenia, złamania kości lub powstania bolesnych krwiaków. Przy pracy z dużymi magnesami płytkowymi do montażu konstrukcji, zawsze używaj grubych rękawic ochronnych i nigdy nie testuj ich siły na własnym ciele.

Nie lekceważ mocy

Używaj magnesy z rozwagą. Ich ogromna siła może zszokować nawet profesjonalistów. Planuj ruchy i respektuj ich siły.

Uwaga! Chcesz wiedzieć więcej? Sprawdź nasz artykuł: Czy magnesy są groźne?
